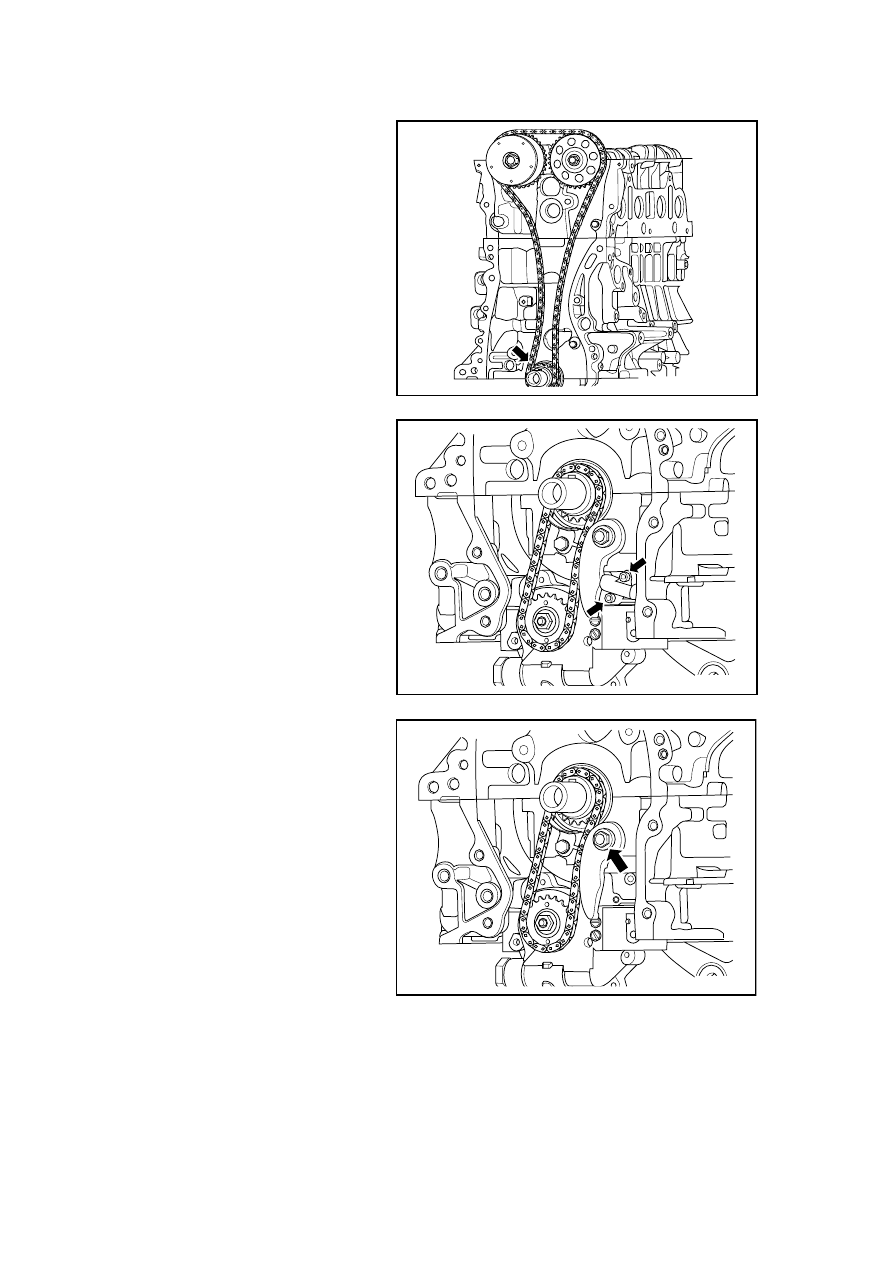

8.  Dismantle the timing chain and

crankshaft sprocket.

GC02-0035c

9.  Dismantle the oil pump chain

tightener components and their
mounting bolts.

GC02-0036c

10. Dismantle the oil pump chain

tensioning rail and the
installation bolts.

GC03-0037c

463

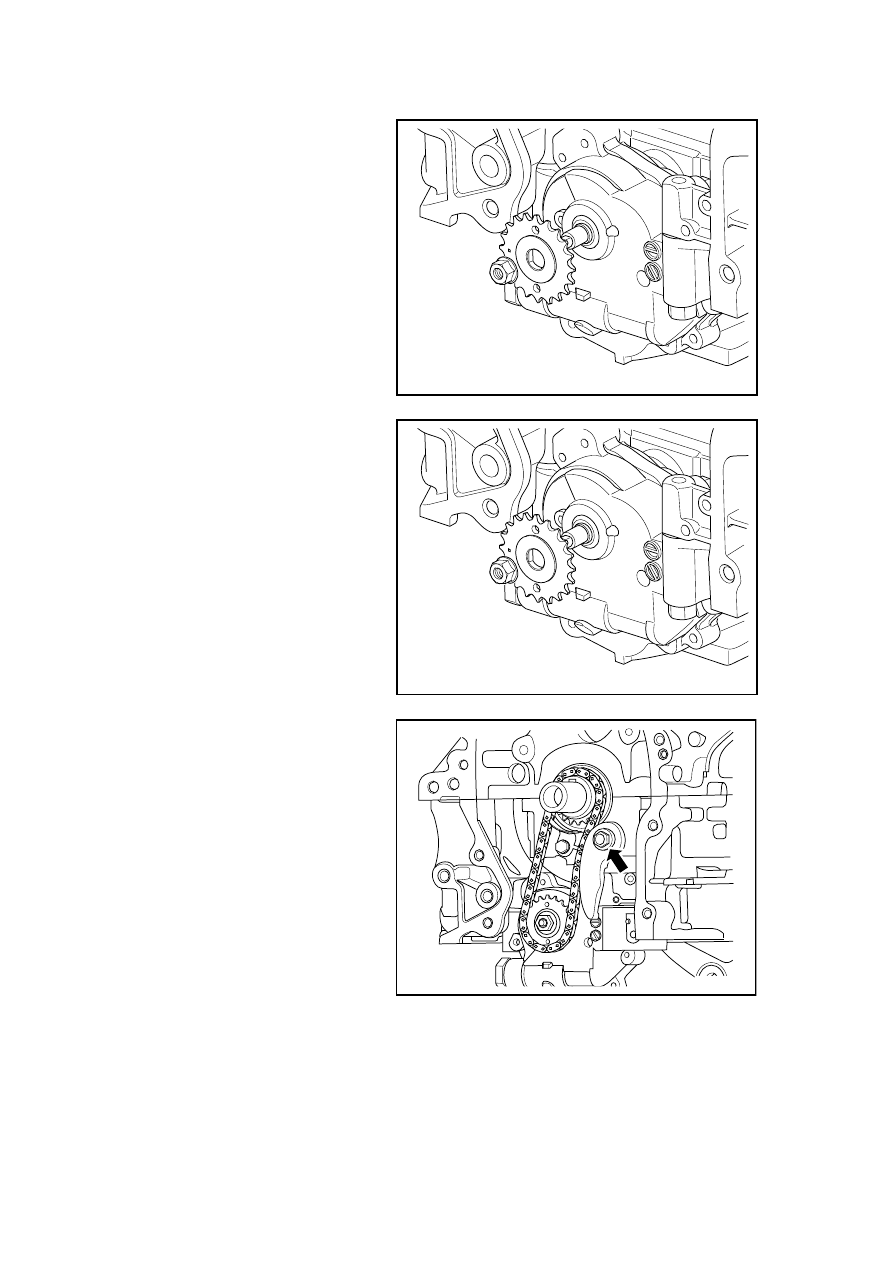

11.  Dismantle oil pump nuts.

12. Dismantle oil pump chain, oil

pump sprocket and crankshaft oil
pump sprocket.

GC02-0038c

Installation Procedure:

1.  Install oil pump chain, oil pump

sprocket and crankshaft oil pump
sprocket.

2.  Install the oil pump nuts.

Torque:30N . m(Metric) 22 .
14lb-ft(English system)

GC02-0038c

3.  Install the oil pump chain

tensioning rail and the mounting
bolts.

Torque:13N . m(Metric) 9 .
59lb-ft(English system)

GC03-0037c

464

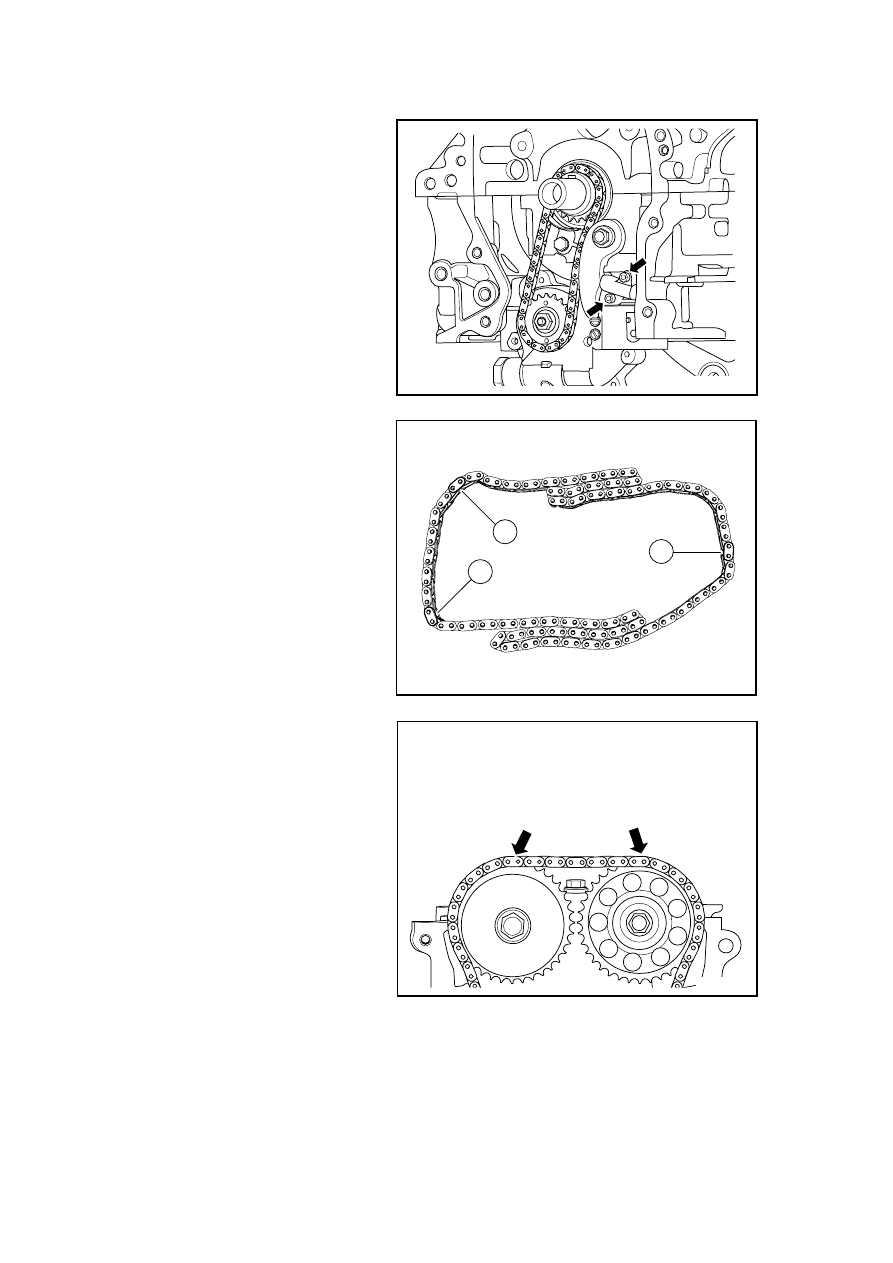

4.  Install the oil pump chain

tightener components and their
mounting bolts.

Torque:6N . m(Metric) 4 .
43lb-ft(English system)

GC02-0036c

5.  Confirm the timing chain three

yellow sections.

6. Install timing chain and

crankshaft sprocket. Align the
first blue external chain section
with the crankshaft sprocket
timing mark.

Note: There are total three external
sections on the timing chain,
including two yellow external chain
section (a difference of 7 sections
between the sections) and aligned
with the intake and exhaust camshaft
sprocket timing marks.

3

2

1

FE02-0166b

7.  Align the second yellow external

chain section with the exhaust
sprocket timing mark.

8.  Align the third timing marking

external chain section (yellow)
with valve timing controller
assembly sprocket timing mark.

GC02-0039c

465

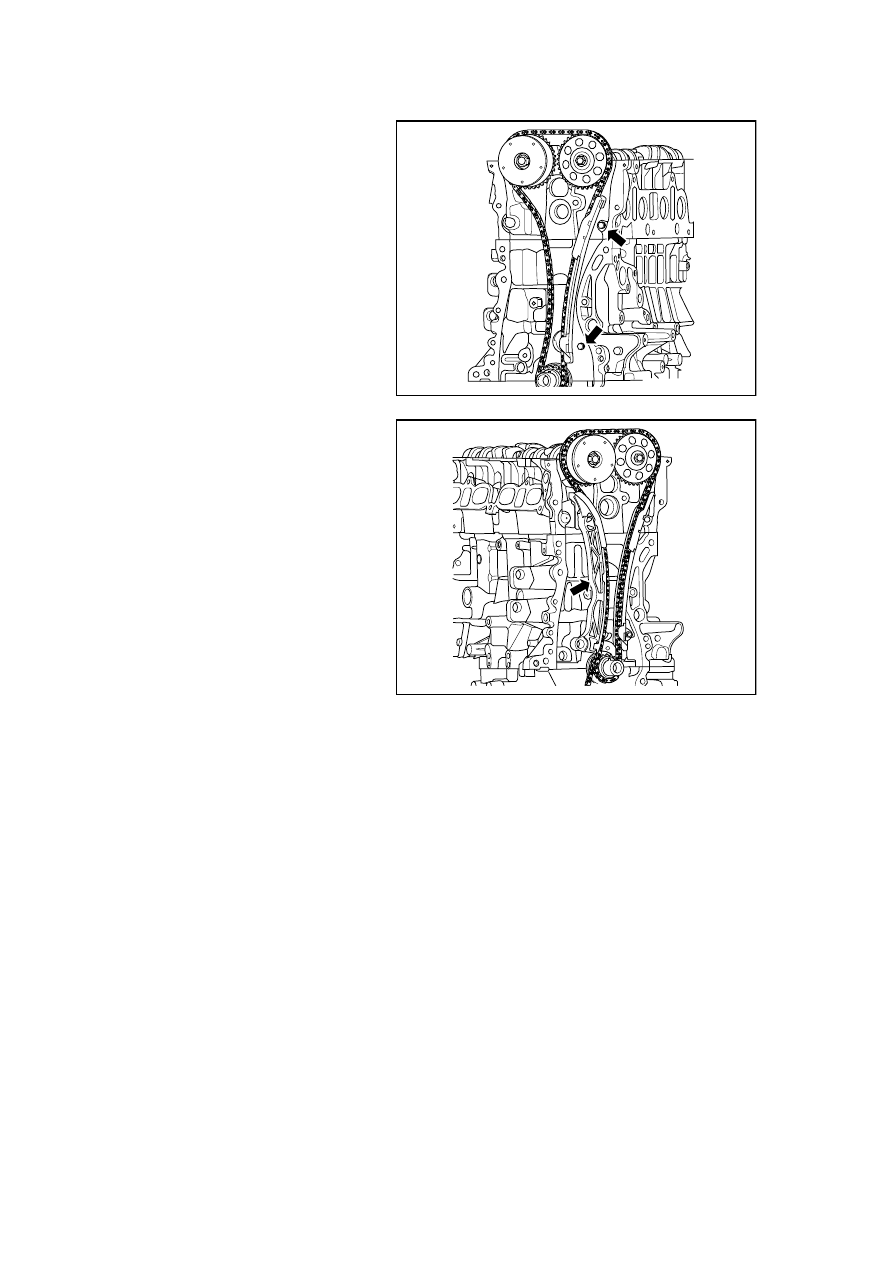

9.  Install the timing chain guide rail

components.

10.  Install the fixing bolts of timing

chain guide rail components.

Torque: 9Nm (Metric) 6.64lb-ft
(English system)

GC02-0034c

11.  Install the timing chain guide rail

components.

12.  Install the timing chain guide rail

components mounting bolts.

Torque:19N . m(Metric) 14 .
02lb-ft(English system)

13.  Install the timing chain cover and

accessories.

GC02-0033c

466
