2.2.7.19 DTC P0112 P0113

1. DTC

description:

DTC P0112  Intake Air Temperature Sensor Circuit Low Voltage



DTC P0113

Intake Air Temperature Sensor Circuit High Voltage or Open Circuit

Intake air temperature pressure sensor has a signal circuit and an ECM internal ground circuit.
Intake air temperature pressure sensor is used to measure the air temperature entering the engine.
ECM provides 5 V reference voltage through ECM harness connector EM01 terminal No.71 to the
intake air temperature pressure sensor harness connector EM30 terminal No.3 and an internal low
reference voltage through EM01 terminal No.76 to the intake air temperature pressure sensor
EM30 terminal No.4. When the intake air temperature pressure sensor in cold, the sensor
resistance is relatively high. When the air temperature rises, the sensor resistance decreases. When
the sensor resistance is high, ECM detected intake air temperature pressure sensor signal circuit
voltage is high. With the decrease of sensor resistance, ECM detected intake air temperature
pressure sensor signal circuit voltage also decreases.

2.  Conditions For Setting DTC and The Fault Location:

DTC Code

DTC

Detection

Strategy

Conditions For Setting The
DTC (Control Strategy)

Fault Locations

1.  MAT circuit is short to

ground.

2. MAT  signal  voltage

becomes 0 immediately.

P0112

P0113

1. More Than the

Upper Limit

2.  Lower Than the

Lower Limit

1.  MAT circuit is open or

short to 5 V reference
voltage.

1. Sensor

Circuit

2. Sensor

3. ECM.

3. Circuit

sketch

Circuit diagram refers to 2.2.7.18 Circuit Diagram in DTC P0107 P0108.

4. Diagnostic

Steps:

Note: Before carrying out this diagnosis step, observe the data list on fault diagnosis tester and
analyze the accuracy of the data, as these will help with quick diagnosis.

Step 1

Initial Inspection

Inspect if there are the following conditions:

(a)  Sensor housing is damaged.

(b)  Sensor loose or improperly installed.

(c)  Sensor wiring harness connector loose.

It is not allowed to connect 5 V reference voltage circuit of intake manifold absolute pressure
sensor and other components of the vehicle, as this will damage the sensors and ECM.



Step 2

Measure intake air pressure and temperature sensor resistance.

Next

175



(a)  Rotated ignition switch to OFF

position .

(b) Disconnect  intake  pressure

temperature sensor harness
connector EM30.

(c)  Measure intake air temperature

sensor resistance.

Standard Resistance: (Refer to
2.2.1.2 Temperature and Resistance
Correlation of Temperature Sensor
to get the the specific parameters.):
2308.8-2726.8Ω/20°C(68 °F)

(d) Connect

intake

pressure

temperature sensor harness
connector EM30.

进气压力温度传感器线束连接器 EM30

1

2

3

4

NL02-0035c

Is resistance the specified value?



Step 3

Measure intake air temperature pressure sensor signal circuit.

(a)  Rotated ignition switch to OFF position .

(b)  Disconnect intake pressure temperature sensor harness connector EM30.

(c)  Rotated ignition switch to ON position .

(d)  Measure voltage between intake pressure temperature sensor harness connector EM30

terminal No.3 and a reliable ground.

Standard Voltage: 4.7-5.5V

(e)  Connect intake pressure temperature sensors connector EM30.

Is the voltage normal?



Step 4

Measure intake air temperature pressure sensor ground circuit.

(a)  Rotated ignition switch to OFF position .

(b)  Disconnect intake pressure temperature sensor harness connector EM30.

(c)  Rotated ignition switch to ON position .

(d)  Measure resistance between intake pressure temperature sensor harness connector EM30

terminal No.4 and a reliable ground.

Standard Resistance: Less than 3 Ω

(e)  Connect intake pressure temperature sensors harness connectorE EM30.

No

Replace the intake pressure temperature
sensor.

Yes

No

Replace the intake pressure temperature
sensor.

Yes

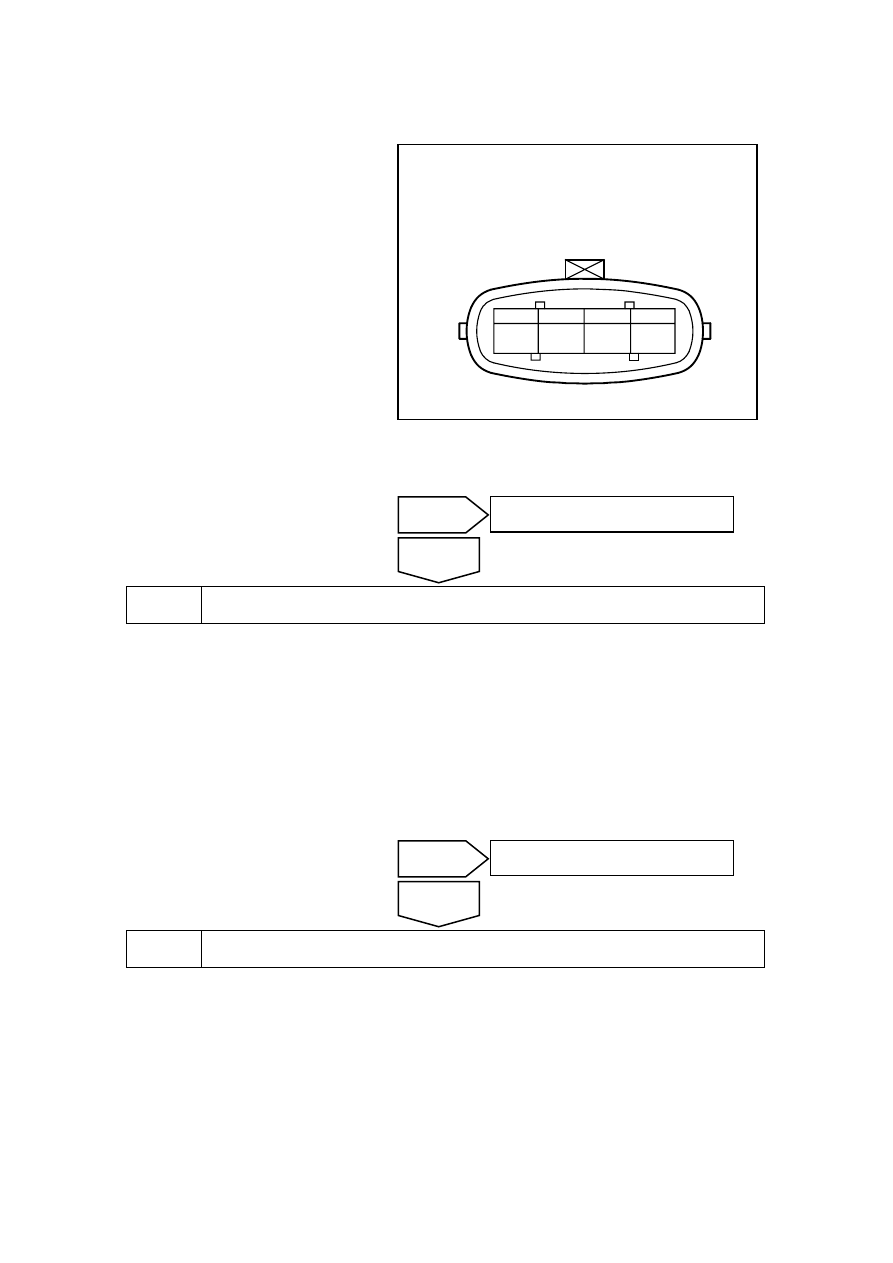

Air intake pressuretemperature sensorharness

connectorEM30

176

Is the resistance normal?



Step 5

Inspect intake air temperature pressure sensor signal circuit.



(a)  Rotated ignition switch to OFF

position .

(b) Disconnect  intake  pressure

temperature sensor harness
connector EM30.

(c)

Disconnect ECM harness
connector EM01.

(d) Measure  resistance  between

intake pressure temperature
sensor harness connector EM30
terminal No.3 and ECM harness
connector terminal No.71.
Inspect whether the circuit is
open.

ECM线束连接器

EM01

1

2

4

5

3

81

63

44

25

6

62

43

24 23 22 21 20 19 18 17 16 15 14 13 12 11 10

9

8

7

26

42 41 40 39 38 37 36 35 34 33 32 31 30 29 28 27

45

46

61 60 59 58 57 56 55 54 53 52 51 50 49 48 47

64

65

66

80 79 78 77 76 75 74 73 72 71 70 69 68 67

NL02-0033c

(e)  Measure resistance between intake pressure temperature sensor harness connector EM30

terminal No.3 and a reliable ground. Inspect whether the circuit is short to ground.

(f)  Measure voltage between intake pressure temperature sensor harness connector EM30

terminal No.3 and a reliable ground. Inspect whether the circuit is short to power supply.

Test Items

Standard Value

Resistance Between EM30 (3) and EM01 (71)

Less than 1 Ω

Resistance Between EM30 (3) and a Reliable Ground

10 kΩ or higher

Voltage Between EM30 (3) and a Reliable Ground

0V



Step 6

Inspect intake air temperature pressure sensor ground circuit.

(a)  Rotated ignition switch to OFF position .

(b)  Disconnect intake pressure temperature sensor harness connector EM30.

(c)  Disconnect ECM harness connector EM01.

(d)  Measure resistance between intake pressure temperature sensor harness connector EM30

terminal No.4 and ECM harness connector terminal No.76. Inspect whether the circuit is
open. If there is no open circuit, repair the faulty part.

(e)  Measure voltage between intake pressure temperature sensor harness connector EM30

terminal No.4 and a reliable ground. Inspect whether the circuit is short to power supply. If
there is no short circuit, repair the faulty part.

Next

Go to step 6

No

Go to step 6

Go to step 7

Yes

ECMharness connectorEM01

177

Test Items

Standard Value

Resistance Between EM30 (4) and EM01 (76)

Less than 1 Ω

Voltage Between EM30 (4) and a Reliable Ground

0V

Execute next step as per normal.



Step 7

Inspect the ECM Power Supply Circuits.

(a)  Inspect whether ECM power supply circuit is normal.

(b)  Inspect whether ECM ground circuit is normal.



Step 8

Replace ECM

(a)  Refer to 2.2.8.1 Replacement of Engine Control Module to Replace ECM.

(b)  Carry out the crankshaft position sensor learning, refer to 2.2.7.11 “Crankshaft Position

Sensor (CKP) Learning.



Step 9

Use fault diagnosis tester to confirm if DTC is stored again .

(a)  Connect the fault diagnosis tester to the diagnostic interface.

(b)  Turn ignition switch to ON position.

(c)  Clear DTC code.

(d)  Start and run the engine at idle speed to warm up the engine for at least 5 min.

(e)  Read control system DTC code again to confirm that the system has no DTC code exported.



Step 10

Troubleshooting

5. Maintenance

guide

:

Replace intake pressure temperature sensor. Refer to 2.2.8.3 Replacement of Intake Pressure
Temperature Sensor.

No

Refer to 2.2.7.3 Intermittent Fault Inspection for
intermittent fault.

Yes

Next

No

Repair the faulty part.

Yes

Next
