338

Панель инструментов-- панель



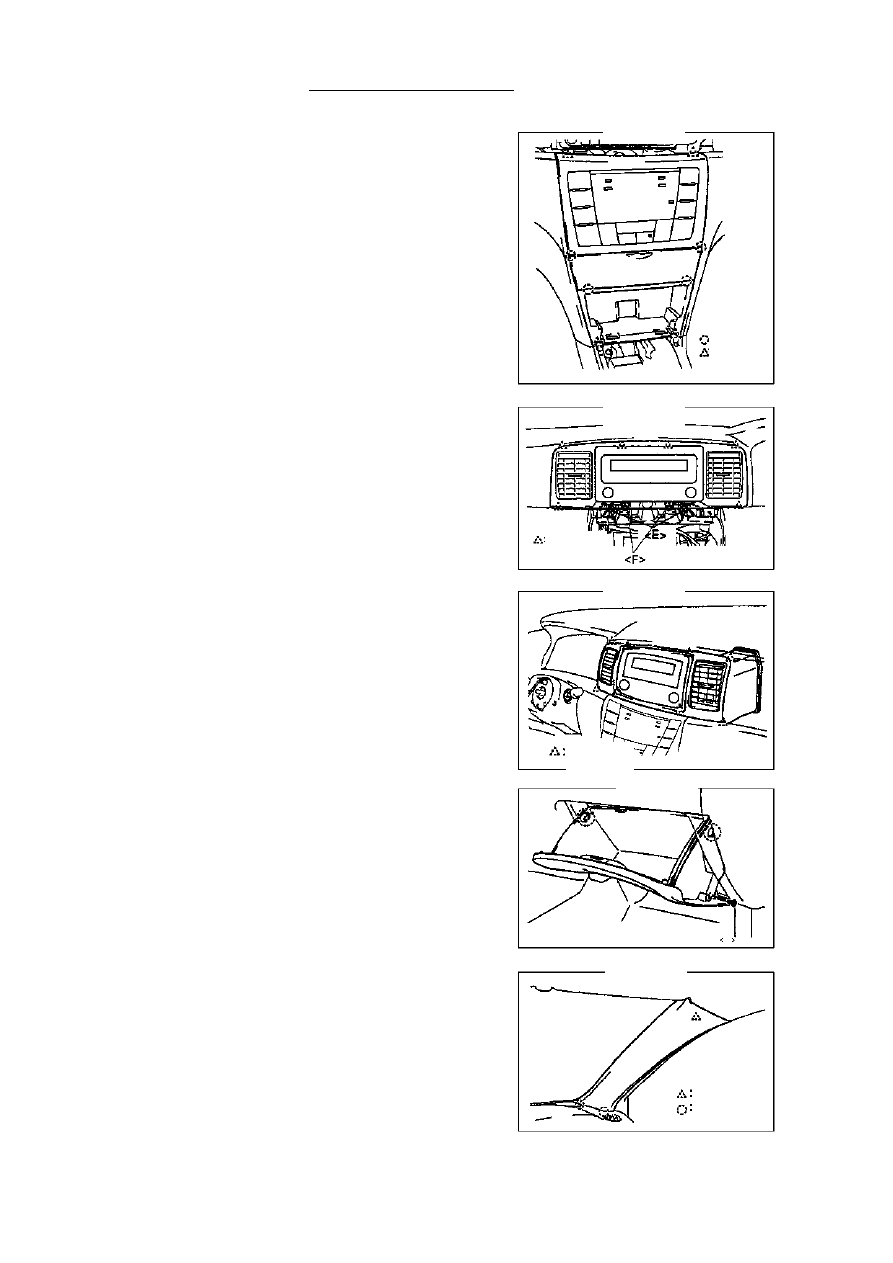

13. Снимите панель кондиционера [67000148]

(a) Снимите 4 разъема и панель кондиционера (рис.802).

Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

(b) Снимите разъем.

14. Снимите CD проигрыватель [67000126]

(a) Снимите два самореза E и два болта F (рис.803).

(b) Снимите 8 зажимов,  блок DVD и  центральное

вентиляционное отверстие (рис.804).
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

(c) Снимите центральное вентиляционное отверстие.

15. Снимите правый нижний ящик [68100008]

(a) Снимите винт A и амортизатор ящика.
(b) Загните верхнюю часть ящика для снимания
амортизатора.
(c) Вытащите ящик вверх (рис 805).

16. Снимите облицовку правой передней стойки

[68010017]
(a) Снимите два зажима.
(b) Вытащите облицовку вверх (рис.806).



17. Снимите левую переднюю облицовку [68010014]
18. Снимите разъем подушки безопасности пассажира

(см. стр. 259)



8 зажимов

8 зажимов

зажим



2 зажима



4 зажима
4 зажима



Рис.802.

Рис.803.

Рис.804.

Рис.805.

Рис.806.



339

Панель инструментов-- панель



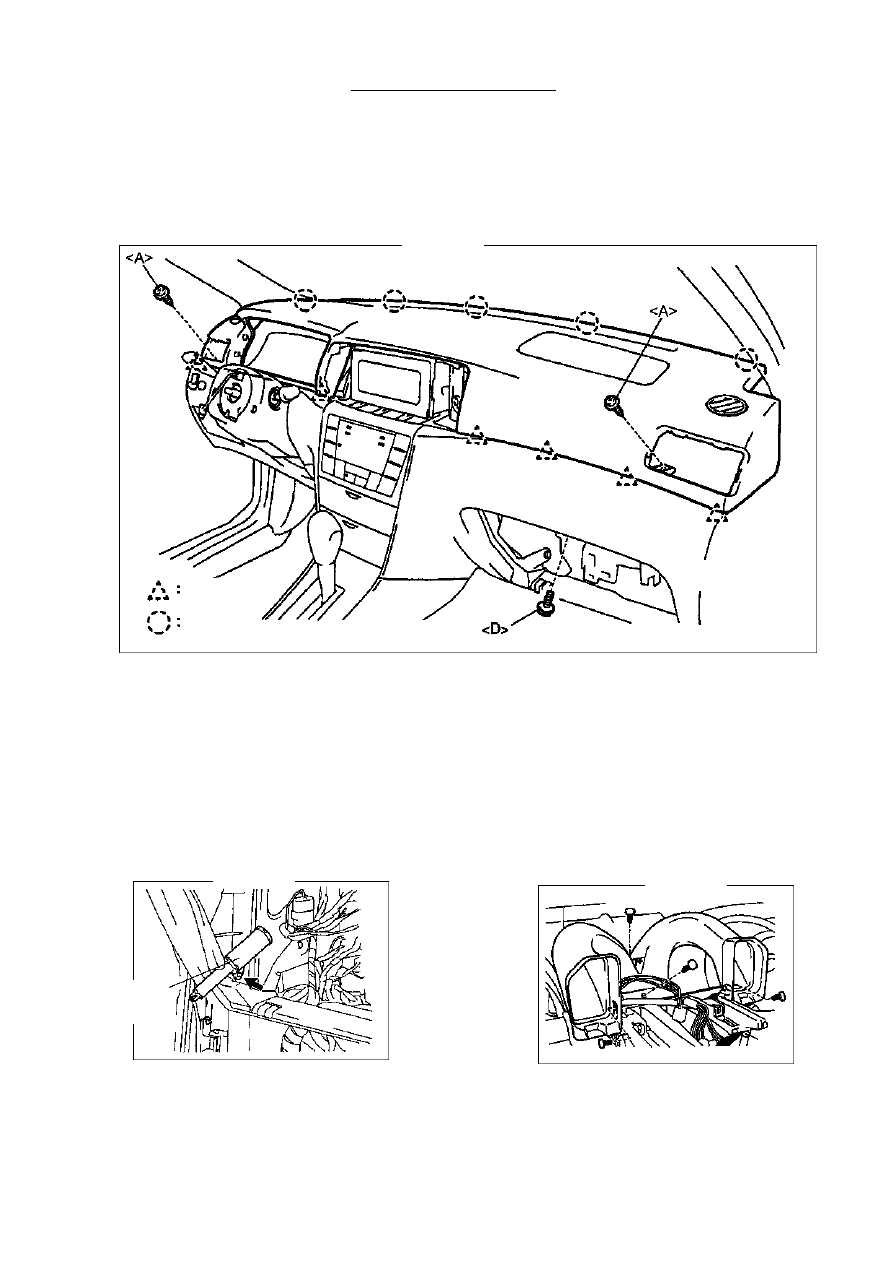

19. Снимите верхнюю панель [68010004] (рис.807).

(a) Снимите болт D и два винта A.
(b) Снимите 6 зажимов.
(c) Снимите верхнюю панель.

20.  Снимите верхнюю/нижнюю облицовку рулевой колонки [64000128/64000129]
21.  Снимите левый переключатель [67000078] (см. стр. 294)
22.  Снимите правый переключатель [64000079] (см. стр. 298)
23.  Снимите пружину

Снимите зажим и пружину(рис.808).

24. Снимите трубку испарителя [67000149]

Снимите 4 зажима и трубку испарителя (рис.809).







6 зажимов



5 зажимов



gas

spring



пружина

Рис.807.

Рис.808.

Рис.809.



340

Панель инструментов-- панель



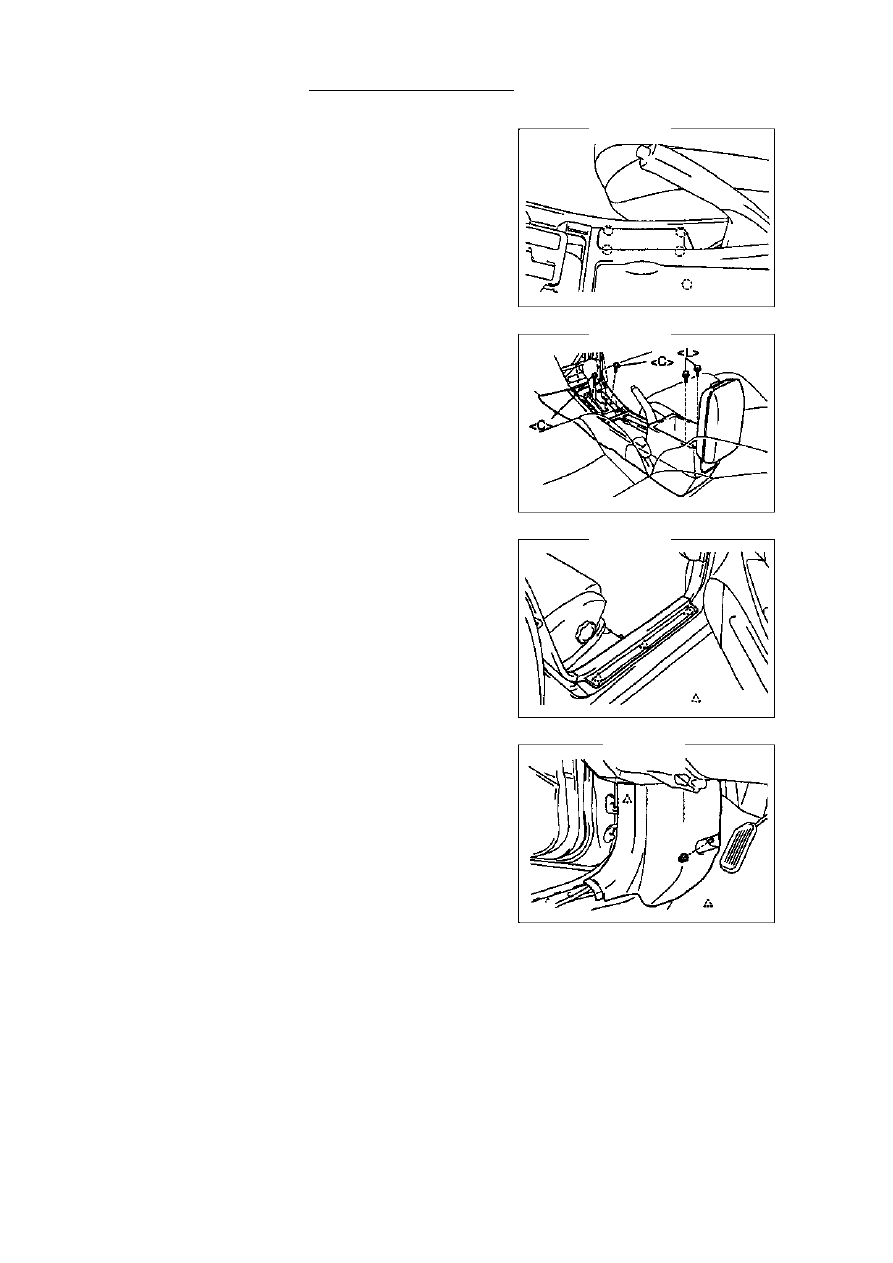

25. Снимите крышку стояночного тормоза.

Снимите отверткой зажимы и крышку стояночного
тормоза (рис.810).
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

26. Снимите вспомогательную панель [68010002]

(a) Снимите два болта L, два болта C и

вспомогательную панель (рис.811).

27. Снимите облицовку порога правой передней двери

[68010021]
Снимите 3 зажима и облицовку порога правой передней
двери (рис.812).
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

28. Снимите облицовку порога левой передней двери

[68010020]

29. Снимите нижнюю облицовку правой защиты

[68010016]



(a) Снимите пластиковые гайки правой защиты.
(b) Снимите зажимы и облицовку защиты как показано на

рисунке 813.

30. Снимите нижнюю облицовку левой защиты

[68010015]

31. Снимите соединительную пластину в центре

панели [68010006]
(a) Снимите 4 зажима и откройте соединительную

пластину в центре панели.
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

(b) Снимите соединительную пластину в центре панели.



4 зажима

3 зажима

зажим

Рис.810.

Рис.811.

Рис.812.

Рис.813.



341

Панель инструментов--панель



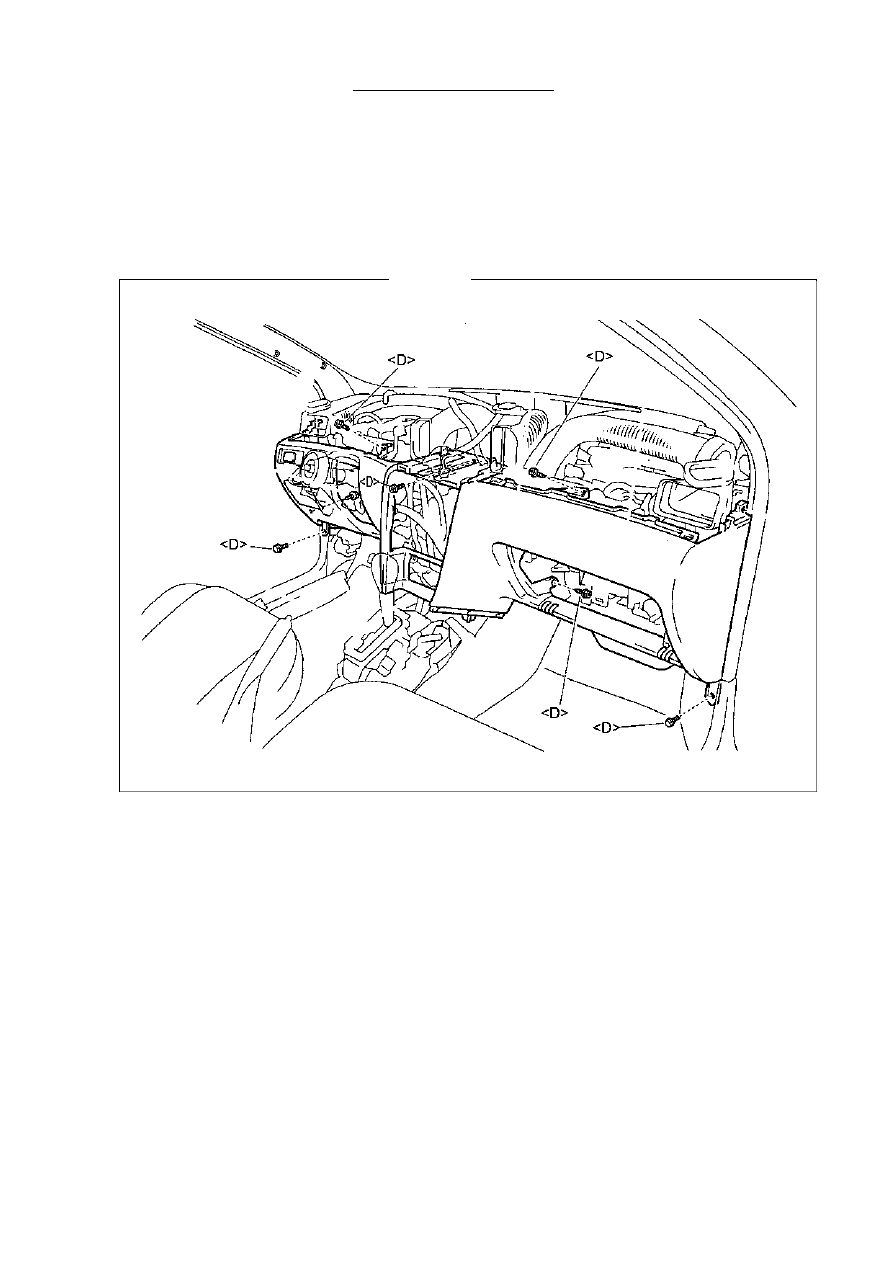

32. Снимите нижнюю панель [68010005] (рис.814).



(a) Снимите разъем датчика внутренней температуры.
(b) Снимите трос с рычагом.
(c) Снимите шесть болтов D.
(d) Снимите 6 зажимов и нижнюю панель.



33.  Снимите левый ящик нижней панели [68010007]
34.  Установите верхнюю панель [68010004]

Установите верхнюю панель болтом D и 2 винтами A.
Болт D : 18 Нм (рис.814).

35. Установите CD проигрыватель [67000126]

(a) Установите вентиляционные отверстия на CD проигрыватель.



Рис.814.
