326

Стекла и зеркала--Электрозеркала



(c) При работе зеркал, проверьте работу переключателя зажигания в положении OFF.

(1) При работе зеркал, установите переключатель зажигания в положение OFF и проверьте

функцию зеркал.

(2) Установите переключатель в положение ACC, проверьте работу зеркал

Совет: Установите переключатель зажигания в положение OFF, если вы нажмете
переключатель зеркал и повернете переключатель зажигания в положение ACC,
зеркала переместятся в обратное положение.

(d) Проверьте работу зеркал при случайном перемещении.

(1) Подвиньте зеркала вручную в любом положении и проверьте их возвращение.
(2) Вновь нажмите переключатель зеркал и проверьте его работу (в обратном направлении
положения остановки).





327

Стекла и зеркала--Электрозеркала



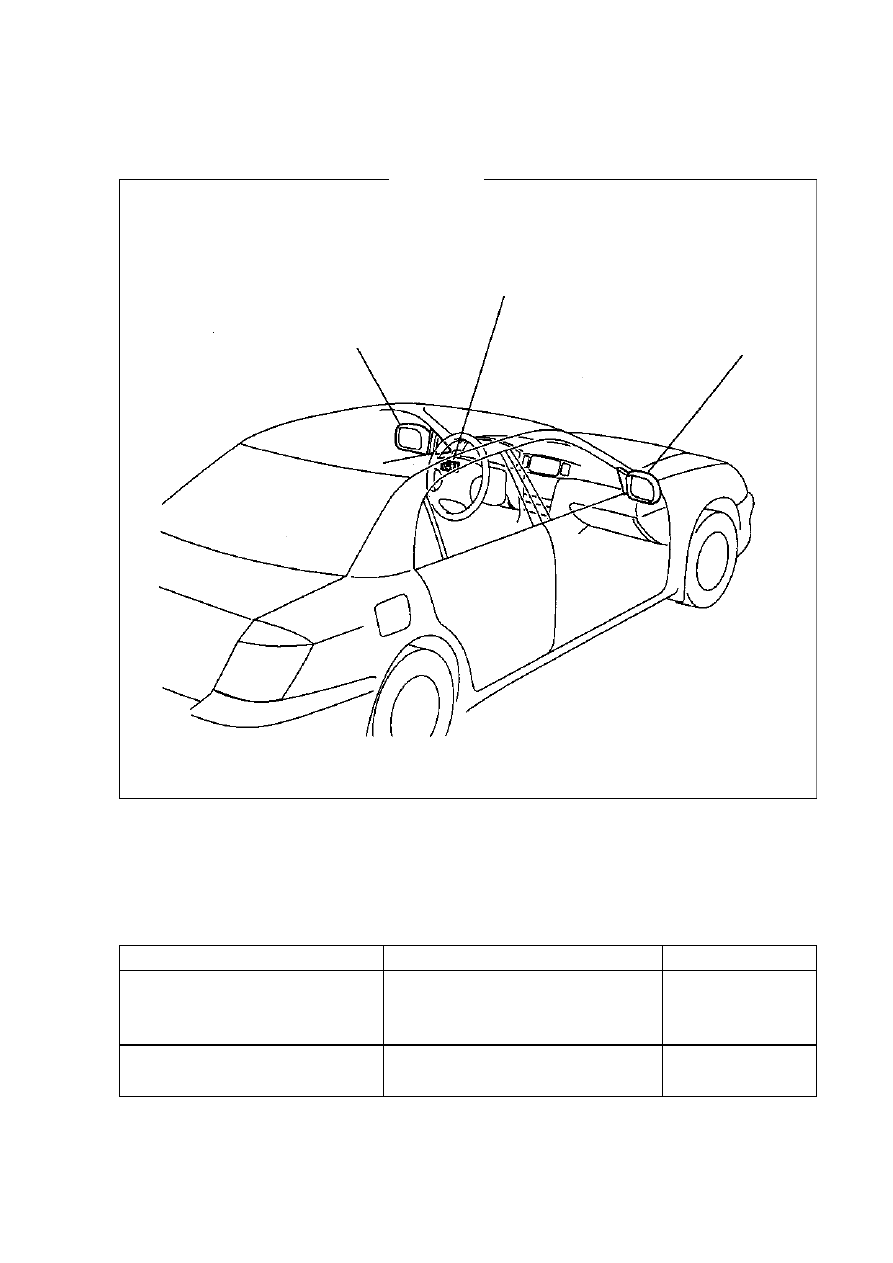

Положение





Таблица неполадок

23

.





Проблема



Компоненты



Страница



Зеркала не работают



1. (accessory)

предохранитель



2.  переключатель



3.  провода



-



328



-



Зеркала работают не нормально



1.  переключатель



2.  провода



328 -





Переключатель

Левое зеркало

Правое зеркало



Рис.788.

Таблица 23.



328

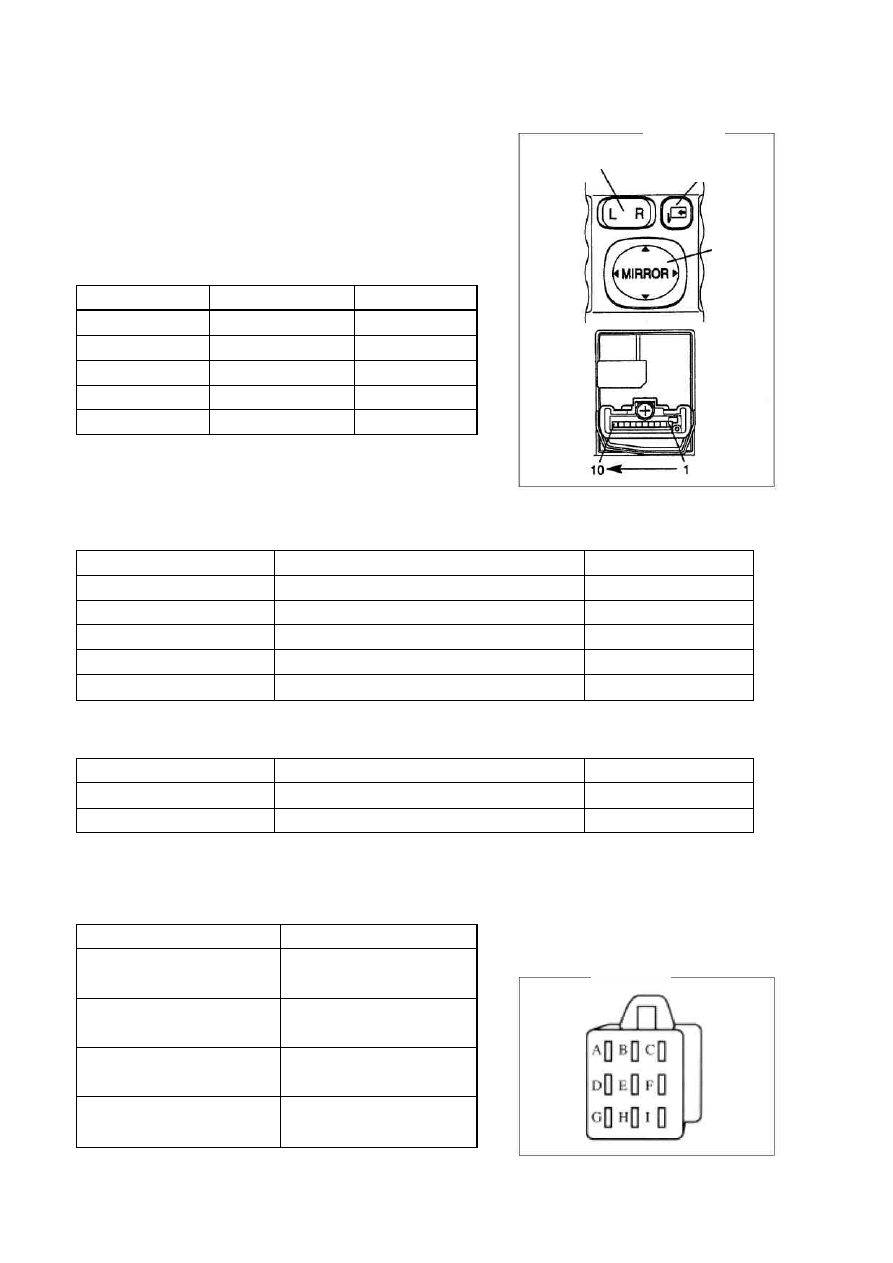

Стекла и зеркала--Электрозеркала



ПРОВЕРКА



1. Проверьте переключатель зеркал



Проверьте проводимость зеркал.
(1) Отрегулируйте левую сторону переключателя.

Проверьте проводимость левого зеркала(рис.789).



Положение



Контакты



Состояние



ON



-



НЕ проводимость

Вверх



5-8, 6-7



Проводимость



Вниз



5-7, 6-8



Проводимость



Влево



4-8, 6-7



Проводимость



Вправо



4-7, 6-8



Проводимость



Замените переключатель, если он не отвечает

стандартам.

(2) Отрегулируйте правую сторону переключателя.
Проверьте проводимость правого зеркала



Положение



Контакты



Состояние



ON



-



Не проводимость



Вверх



3-8, 6-7



Проводимость



Вниз



3-7, 6-8



Проводимость



Влево



2-8, 6-7



Проводимость



Вправо



2-7, 6-8



Проводимость



Замените переключатель, если он не отвечает стандартам

(3) Проверьте переключатель складывания

Положение



Контакты



Состояние



Езда



8-9, 7-10



Проводимость



Складывание



8-10, 7-9



Проводимость



Замените переключатель, если он не отвечает стандартам

2. Проверьте зеркало

(a) Проверьте мотор зеркала(рис.790).
(b) Проверьте мотор складывания



Контакты батареи



Положения зеркала



(+) –A

 (-) -B



Влево



(+) -B

 (-) -A



Вправо



(+) -C

 (-) -B



Вверх



(+) -B

(-) -C



Вниз



Переключатель

регулировки



Складывани

е (опция)



Переклю

чатель
зеркал



Рис.789.

Рис.790.



329

Стекла и зеркала--Электрозеркала



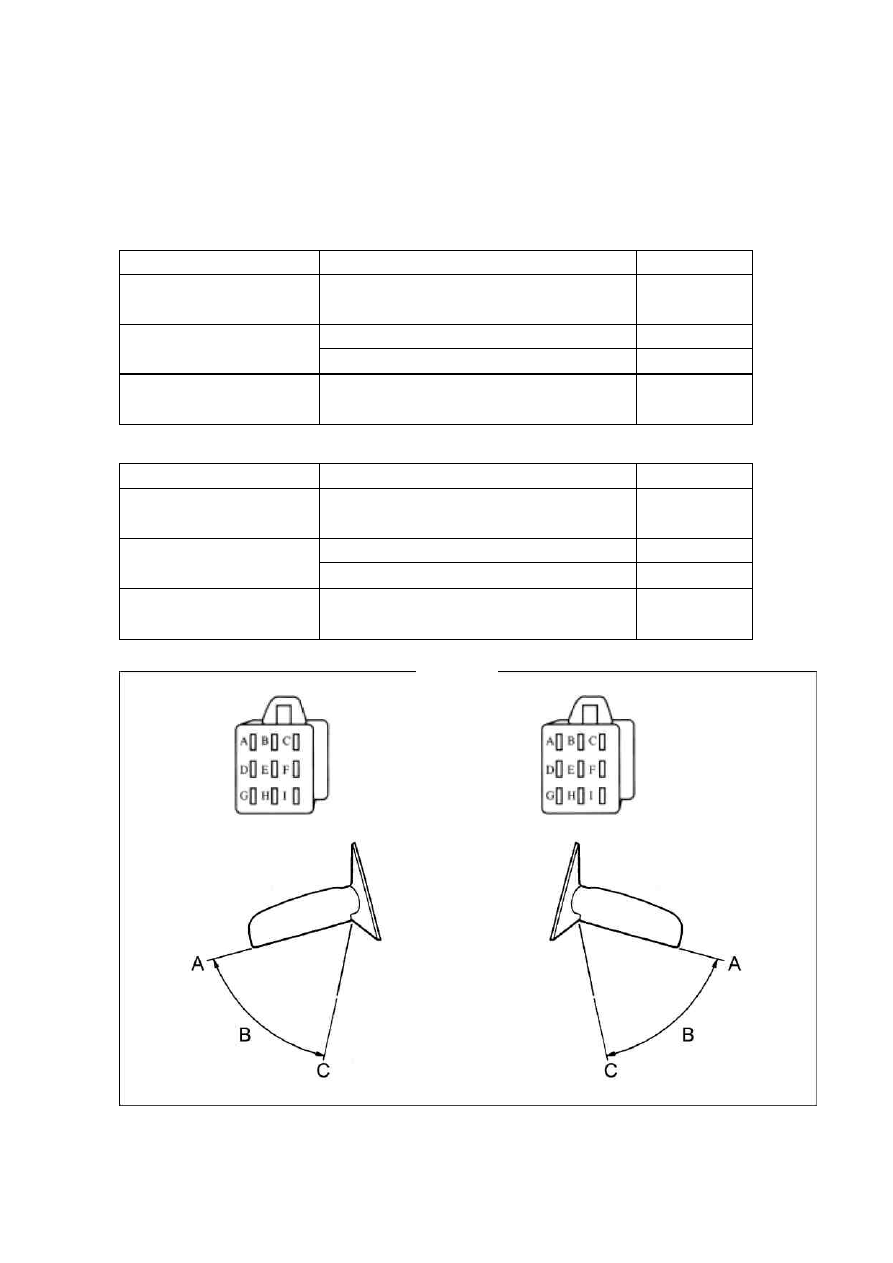

Примечания:
•  При повторной проверке отключите напряжение батареи и проверьте снова теми же

шагами.

•  При подаче напряжения зеркало не складывается.

Левое зеркало





Положения зеркала



Тип подключения



Активность



A (езда)



Провод G к плюсу, провод

D к минусу



Не активно



D к плюсу, G к минусу



A-B-C



B (промежуточное)



G к плюсу D к минусу



C-B-A



C (складывание)



D к плюсу, G к минусу



Не активно



Правое зеркало



Положения зеркала



Тип подключения



Активность



A (езда)



Провод D к плюсу, провод

G к минусу



Не активно



B (промежуточное)



G к плюсу D к минусу



A-B-C





D к плюсу, G к минусу



C-B-A



C (складывание)



Провод G к плюсу, провод

D к минусу



Не активно



Замените зеркало, если его действие не отвечает стандартам.





Левый разъем



Правый
разъем



Левое зеркало



Правое зеркало

Рис.791.
