318

Стекла и зеркала--Лобовое стекло



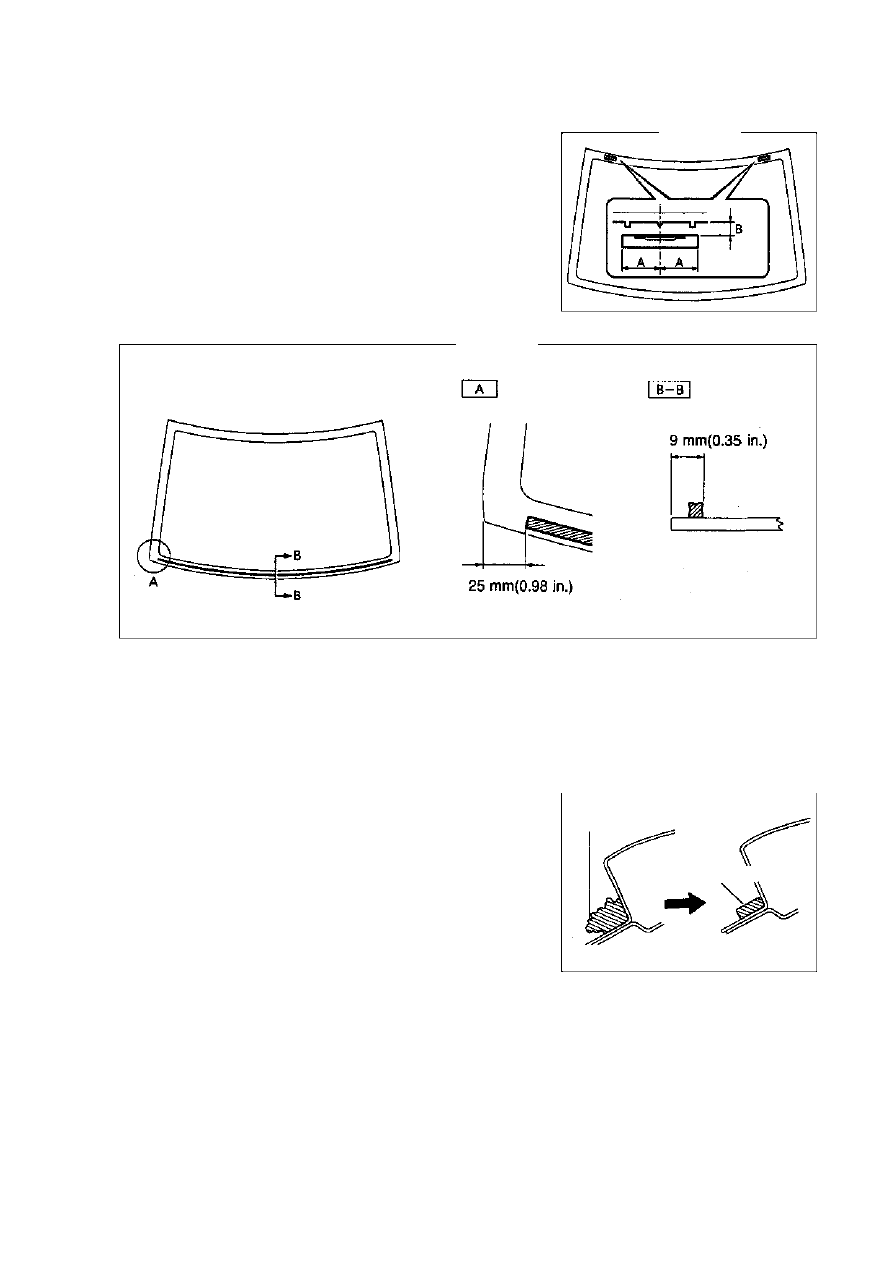

Установите два блока, как показано на рисунке 772.

A: 40мм B: 8 мм

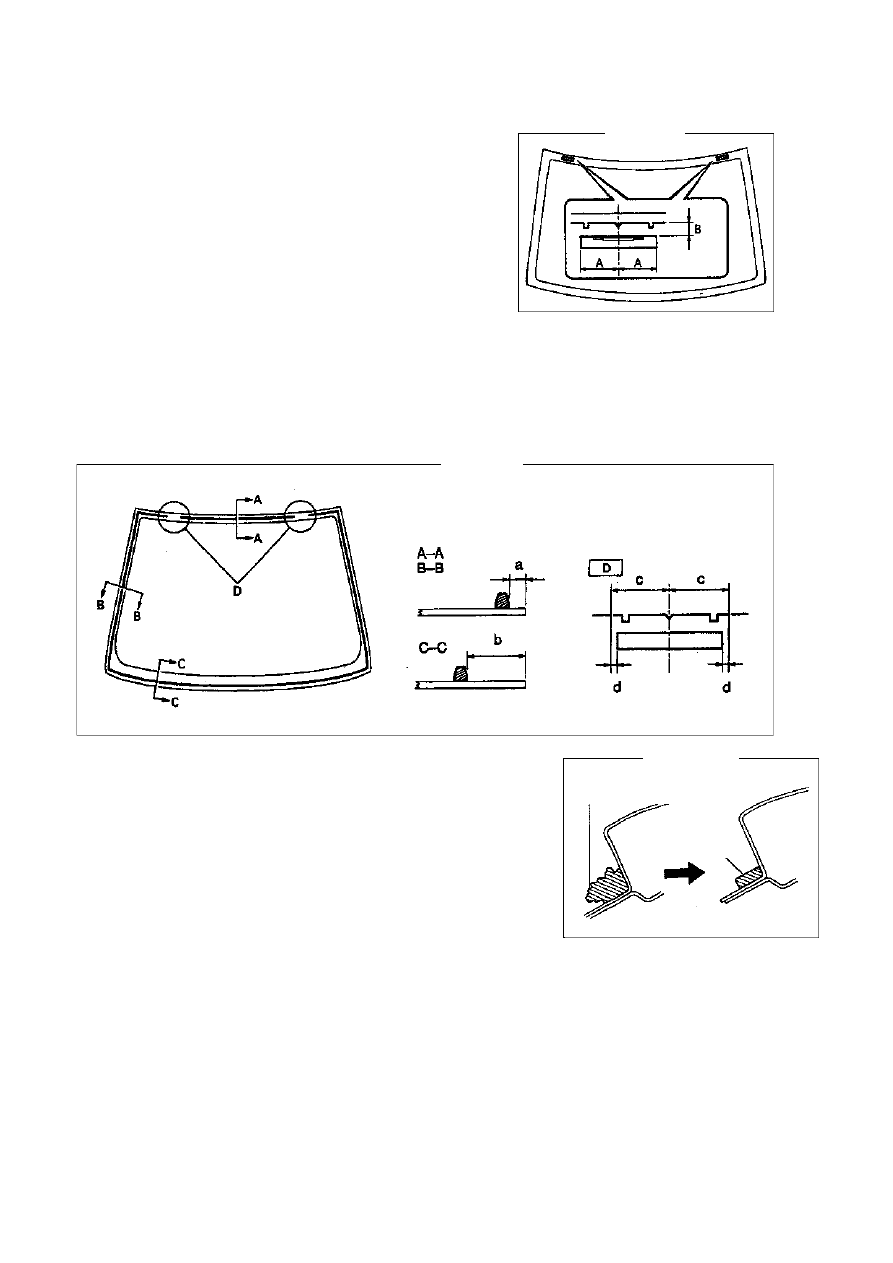

16. Установите лобовое стекло на изоляционную ленту

[68000063]
Наклейте двустороннюю изоленту.
a: 7

 мм



b: 22.5

 мм



c: 45

 мм



d: 5

 мм



17. Установите лобовое стекло [68000061]

(a) Установите лобовое стекло в правильное положение
(рис.773).
(b) Проверьте плоскостность поверхности контакта
(рис.774).



(c)  Отметьте контакт корпуса и стекла.
(d) Снимите лобовое стекло.
(e) Удалите ножом остатки.

Примечание: оставьте максимум клея на корпусе.

(f)  Тряпкой удалите клей из разреза.

Совет: После удаления клея очистите корпус.

(g) Нанесите щеткой грунтовку M на контактное место

корпуса.

Примечания:
•  Грунтовка M высыхает в течении 3 минут.
•  Не наносите грунтовку M на клей.
•  Открытую грунтовку M нельзя использовать в
дальнейшем.



Рис.772.

Рис.773.

Рис.774.

соединение

соединение



319

Стекла и зеркала--Лобовое стекло



(h) Нанесите щеткой грунтовку G на передний край стекла и
поверхность контакта.
(i) Если грунтовка попадает в ненужные места, сразу удаляйте
ее тряпкой до застывания.

Примечания:
•  Грунтовка G высыхает в течении 3 минут.
•  Открытую грунтовку G нельзя использовать в

дальнейшем.

(j) Прорежьте отверстие в носике тюбика с клеем
(k) Установите тюбик в пистолет.

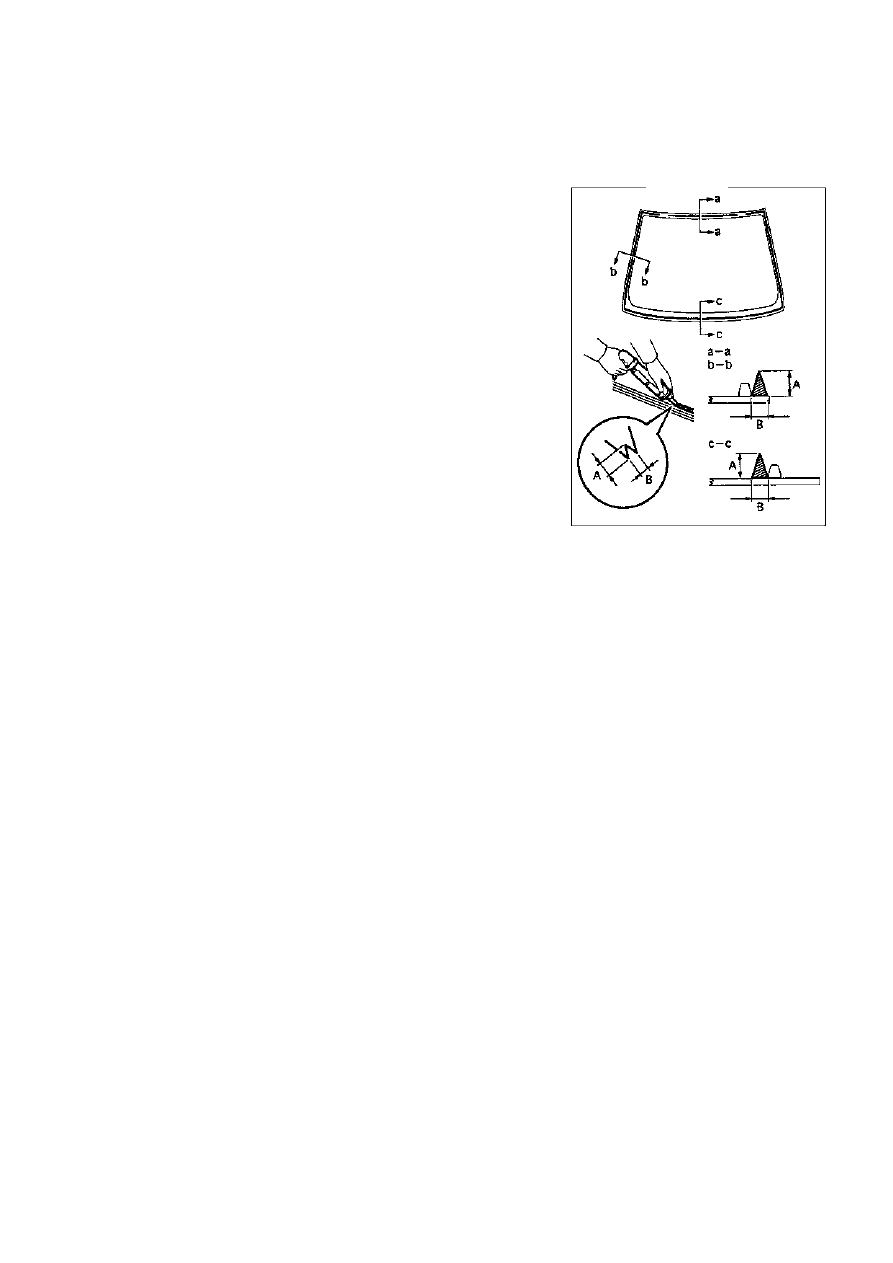

(l) Нанесите клей на лобовое стекло (рис.775).

A: 12

 мм



B: 8

 мм



18.Установите герметичную ленту лобового стекла

[68000062]

Установите вручную новую ленту.

19. Проверьте и устраните утечки воды

(a) Проверьте утечки воды после высыхания.
(b) Устраните протечки клеем.



Рис.775.



320

Стекла и зеркала--Заднее стекло



Заднее стекло

Замена



Примечания: Процедура установки обратна разборке. Дополнительные инструкции по
необходимости.

1.  Снимите панель левой задней двери [68010022] (см. стр. 386)
2.  Снимите панель правой задней двери [68010024] (см. стр. 386)
3.  Снимите ленту рамы задней левой двери [68010059]
4.  Снимите ленту рамы задней правой двери [68010060]
5.  Снимите подушку заднего сиденья
6.  Снимите спинку заднего сиденья [68010076] (см. стр. 350)
7.  Снимите правую спинку заднего сиденья [68010079] (см. стр. 348)
8.  Снимите левую спинку заднего сиденья [68010078](см. стр. 348)
9.  Снимите облицовку задней левой стойки [68010026] (см. стр. 386)



10.  Снимите облицовку задней правой стойки [68010027] (см. стр. 386)
11.  Снимите верхний стоп-сигнал [68010008]
12.  Снимите облицовку задней панели [68010034]
13.  Снимите ленту заднего стекла [68000104]

(a) Обрежьте ленту ножом, как показано на рисунке 776.

Примечания: Не порежьте кузов.

(b) Снимите остатки ленты.

14. Снимите заднее стекло [68000103]

(a) Протяните проволоку через стекло и кузов.
(b) Привяжите деревянный блок с обеих концов проволоки.

Совет: Приклейте клейкую ленту на корпус во
избежание царапания покраски. При снимании стекла,
не повредите покраску и внутреннюю облицовку.

(c) Протяните проволоку вокруг лобового стекла, удалите

клей (рис.777).

(d) Снимите заднее стекло.

Примечание: оставьте максимум клея на корпусе.

15. Очистите заднее стекло [68000103]

Очистите заднее стекло неэтилированным бензином.

16. Установите пластиковую кнопку ориентирования

стекла [68000064]
Установите два блока, как показано на рисунке



проволока



Рис.776.

Рис.777.



321

Стекла и зеркала--Заднее стекло



 A: 40mm B: 8mm

17. Установите ленту заднего стекла [68000105]

Наклейте двустороннюю изоленту (рис.778).

18. Установите заднее стекло [68000103]

(a) Установите заднее стекло в правильное положение
(рис.779).
(b) Проверьте плоскостность поверхности контакта.




(c)  Отметьте контакт корпуса и стекла.
(d) Снимите заднее стекло
(e) Удалите ножом неровности (рис.780).

Примечание: оставьте максимум клея на корпусе.

(f)  Тряпкой удалите клей из разреза.

Совет: После удаления клея очистите корпус.

(g) Нанесите щеткой грунтовку M на контактное место

корпуса.

Примечания:

•  Грунтовка M высыхает в течении 3 минут.
•  Не наносите грунтовку M на клей.

•  Открытую грунтовку M нельзя использовать в

дальнейшем.

Нанесите щеткой грунтовку G на передний край
стекла и поверхность контакта.

(i) Если грунтовка попадает в ненужные места, сразу

удаляйте ее тряпкой до застывания



соединение



соединение

соединение

Рис.778.

Рис.779.

Рис.780.
