334

Панель инструментов --Панель инструментов

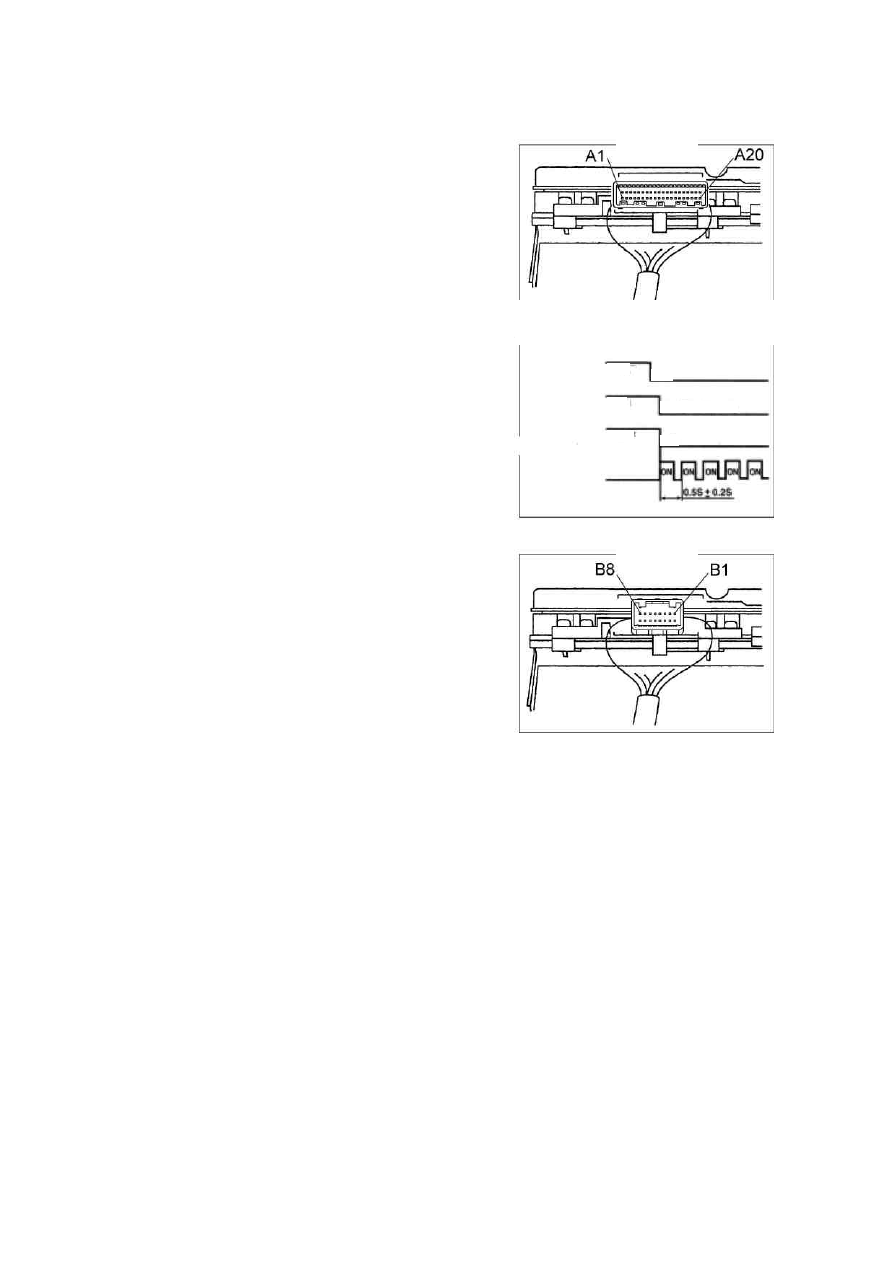

(b) Проверьте работу зуммера

(1) Снимите панель инструментов.
(2) Подключите плюс батареи к контакту A5, минус – к

A1 и A2.

(3) Подключите  плюс батареи к контакту A18, минус к

контакту А17, проверьте зуммер.
Зуммер: длинные сигналы

(4) При  работе  зуммера,  подключите  плюсовой

провод  батареи  к  контакту  А4,  зуммер  должен
отключиться.

11. Проверьте зуммер ключа

(a) Проверьте при работе зуммера ключа и лампы

работу зуммера ключа.
(1)  Вставьте  ключ,  откройте  дверь  водителя  и

установите  переключатель  зажигания  в  положение
OFF (LOCK или ACC), проверьте  работу  зуммера
1HZ прерывно.

(b) Проверьте работу зуммера ключа

(1) Снимите панель инструментов.
(2) Подключите плюс батареи к контакту A5, минус – к

A1 и A2.

(3) Подключите  минус  батареи  к  контактам A17 и B8,

проверьте прерывную работу зуммера.

(4) При  работе  зуммера,  подключите  плюсовой

провод  батареи  к  контакту  А4,  зуммер  должен
отключиться.

12. Проверьте индикатор тормозной системы

(a) Проверьте индикатор стояночной тормозной системы

(1) Снимите разъем переключателя стояночного тормоза и заземлите контакты разъема.
(2) Установите переключатель зажигания в положение ON,

проверьте включение индикатора.
(b) Проверьте лампу уровня масла тормозов



(1) Снимите разъем индикатора, подключите контакты.
(2) Установите переключатель зажигания в положение ON, проверьте лампу индикатора
тормозной системы.

O

FF

C-

M



ON

OFf|LOCK,ACC3



OH^



Ohl



Рис.796.

Рис.797.



335

Панель инструментов-инструменты



13. Проверьте переключение лампы уровня тормозной жидкости.

(1) Снимите крышку и фильтр бака насоса тормозов.
(2) Снимите разъем.
(3) Проверьте проводимость между разъемами переключения.

Плавает (переключатель ВЫКЛ): не проводимость

(4) Удалите тормозную жидкость из бака.
(5) Проверьте проводимость между разъемами переключения.

Лежит (переключатель ВКЛ): Проводимость

(6) Залейте тормозную жидкость в бак.

Проверка



1.  Проверьте переключатель лампы уровня тормозной жидкости.

Проверьте проводимость между разъемами переключения.
Плавает (переключатель ВЫКЛ): не проводимость
Лежит (переключатель ВКЛ): Проводимость

2.  Проверьте переключатель стояночного тормоза.

Проверьте проводимость между разъемами переключения.
При разблокированном штыре переключения: Проводимость
При нажатом штыре: не проводимость





336

Панель инструментов-- панель



Панель
Подготовка



1. Подготовка автомобиля с SRS и натяжителем ремня безопасности.

Работы по сборке и разборке, описанные в этой главе, могут влиять на подушки безопасности.
Перед началом этих работ, ознакомьтесь с примечаниями главы по подушкам безопасности.

Замена



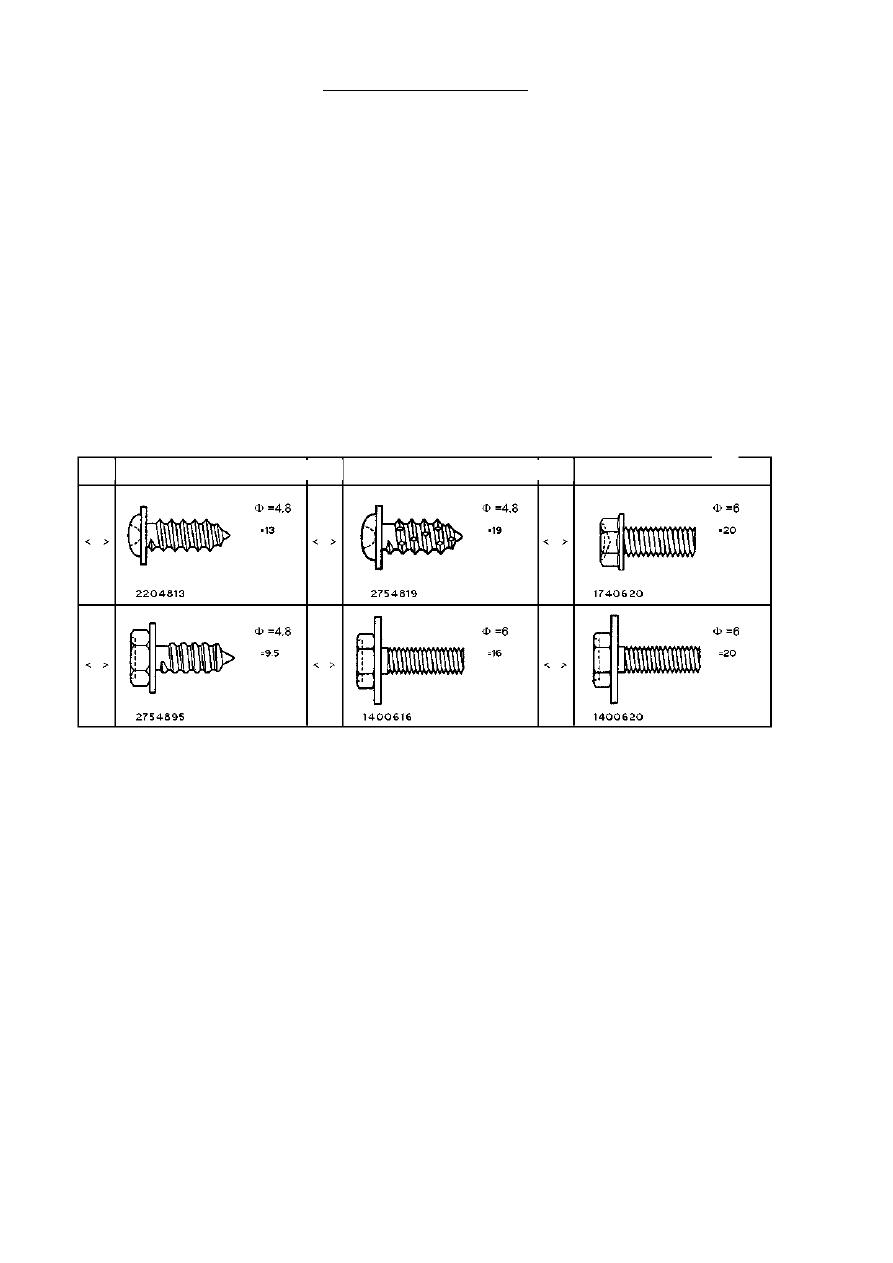

1. Болты, винты и резьбовые крышки

Примечание: при использовании отвертки для снимания зажимов, оберните ее пленкой.
Совет: для выбора крепежа используйте данную таблицу.

2.  Подготовка
3.  Снимите минусовой провод батареи
4.  Поверните передние колеса ровно вперед



Форма

Форма

Форма

Код

Код

Код



337

Панель инструментов-- панель



5.  Снимите подушку безопасности водителя [67010011]

(См. стр. 257)

6.  Снимите рулевое колесо [67010001] (см. стр. 190)

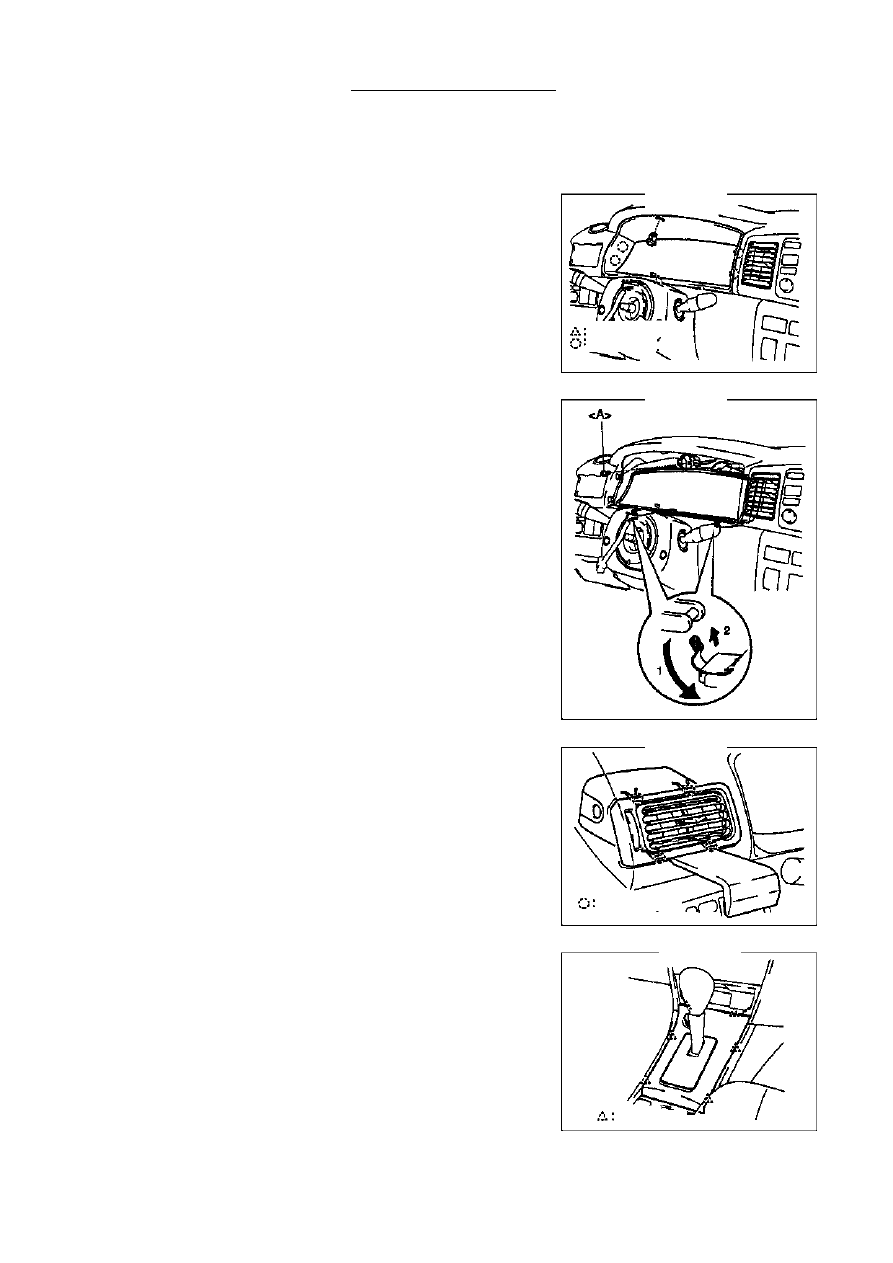

7.  Снимите крышку панели инструментов [68000077]



(a) Снимите зажим.
(b) При помощи отвертки снимите зажимы и панель

инструментов (рис.798).
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

8.  Снимите панель инструментов

[67000081]
(a) Снимите винт A.
(b) Как показано на рисунке 799, снимите 2 зажима.
(c) Снимите разъем и панель инструментов.

9.  Снимите левое вентиляционное отверстие

[68010010]
Снимите вентиляционное отверстие (рис.800).
Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

10. Снимите правое вентиляционное отверстие

[68010011]

11. Снимите переднюю пепельницу
12. Снимите переднюю облицовочную панель

[68000076]
(a) Снимите 6 зажимов отверткой (рис.801).

Совет: при использовании отвертки для снимания
зажимов, оберните ее пленкой.

(b) Снимите разъем и переднюю облицовочную панель.



3 Зажима



4 Зажима



4 Зажима



6 Зажимов



Рис.798.

Рис.799.

Рис.800.

Рис.801.
