222

Кондиционер--Вентилятор



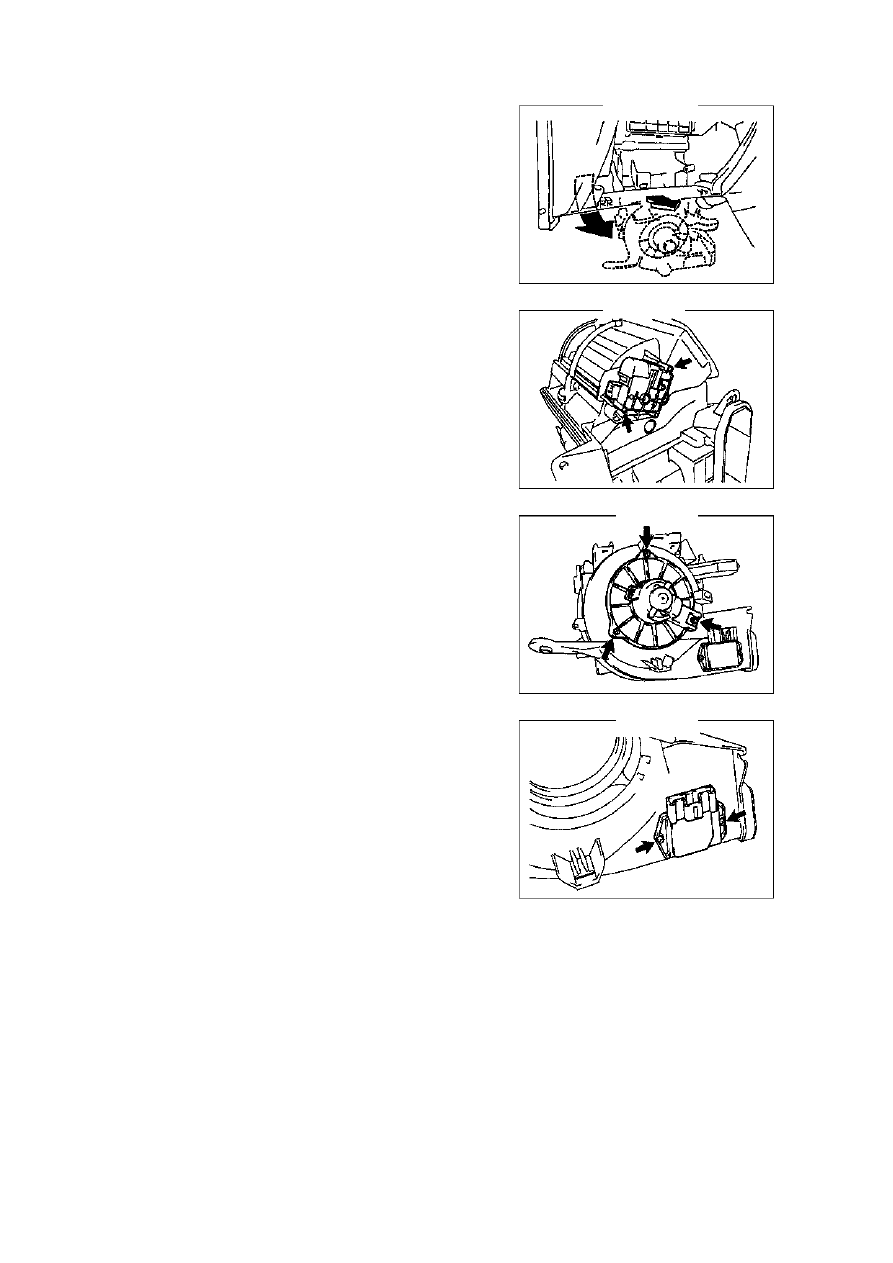

7. Снимите сервомотор заслонки внутреннего потока.

Снимите два винта и сервомотор внутреннего потока
(рис.627).

8. Снимите мотор вентилятора.

Снимите три винта и электромотор вентилятора
(рис.628).

9. Снимите блок управления вентилятора

(автоматический кондиционер).

Снимите два винта и блок управления (рис.629).





Рис.626.

Рис.627.

Рис.628.

Рис.629.



223

Кондиционер--Центральный нагреватель кондиционера



Центральный нагреватель кондиционера

Ремонт



1.  Снимите крышку радиатора.

2.  Слейте HFC-134a(R134a)

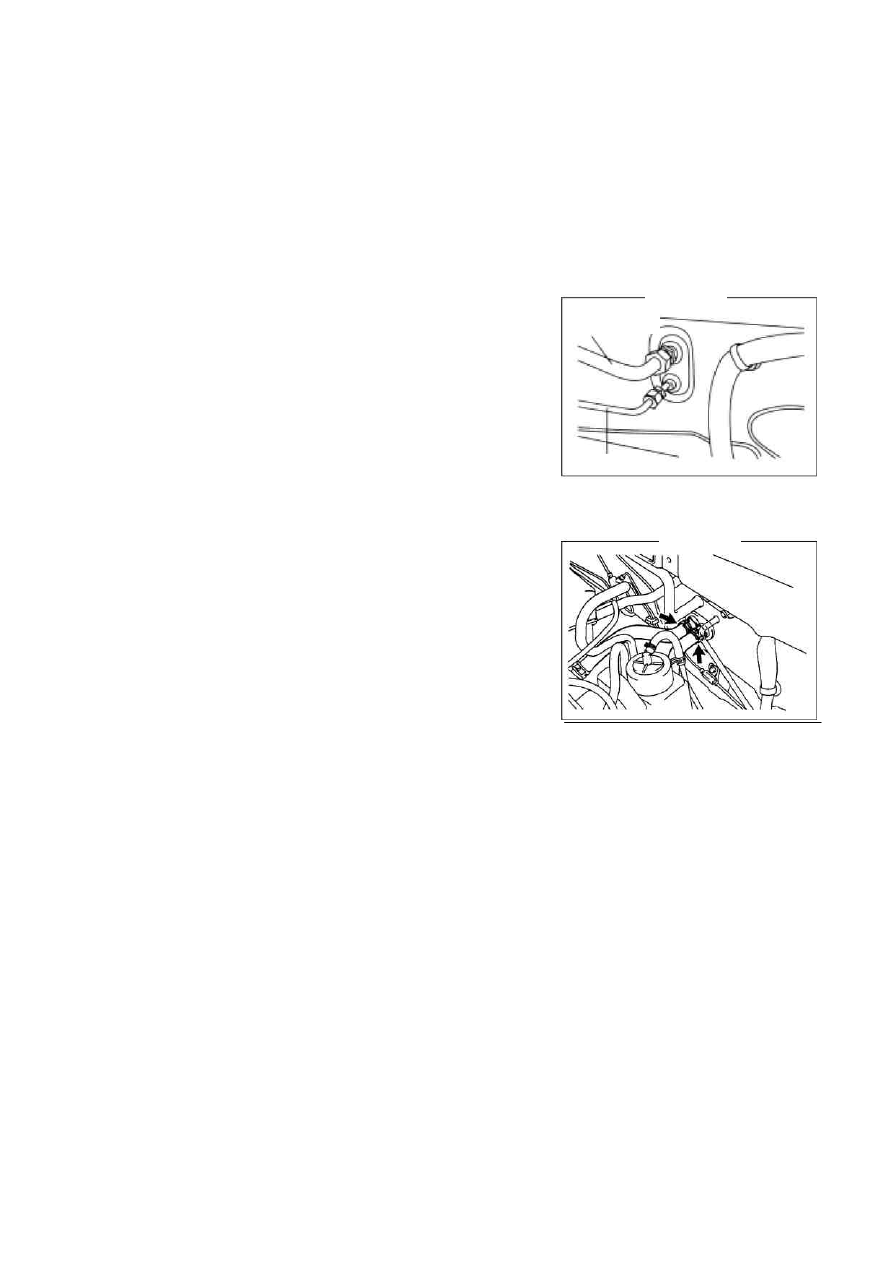

3.  Отключите шланг No.1 низкого давления (рис.630).



Примечание:
После разборки трубопровода, необходимо закрыть
штуцер во избежание попадания пыли и влажности в
систему.

4.  Снимите трубку жидкого хладагента A(рис.630).

Совет: снимите трубку A так же, как трубку No.1.

5.  Отключите выходной шланг воды от нагревателя.

(a) Сдвиньте зажим и снимите выходной шланг воды

нагревателя (рис.631).

6.  Отключите входной шланг воды нагревателя.

Сдвиньте зажим и снимите входной шланг воды
нагревателя.

7.  Снимите минусовой кабель батареи.

8.  Выровняйте передние колеса вперед.

9.  Снимите подушку безопасности водителя.

10.  Снимите рулевое колесо.



11. Снимите крышку инструментов [68000077].

12. Снимите комбинатор [68000081].

13. Снимите вентиляционное отверстие в левой части

панели [68010010].

14.  Снимите вентиляционное отверстие в правой части

панели [68010011].



шланг низкого
давления



трубка A



Рис.630.

Рис.631.



224

Кондиционер--Центральный нагреватель кондиционера



15.  Снимите центральное вентиляционное отверстие панели [68010012].

16.  Снимите правый ящик нижней панели [68010008].

17.  Снимите внутреннюю облицовку правой передней стойки [68010017].

18.  Снимите внутреннюю облицовку левой передней стойки [68010014].

19.  Отключите разъем подушки безопасности пассажира.

20.  Снимите верхнюю панель [6801004].

21.  Снимите верхнюю/нижнюю облицовку рулевой колонки [64000128/64000129].

22.  Снимите левый переключатель [67000078].

23.  Снимите правый переключатель [67000079].

24.  Снимите пневморессору правого ящика [68000082].

25.  Снимите декоративную панель [68000076].

26.  Снимите панель управления кондиционера [67000148].

27.  Снимите скобу CD - проигрывателя.

28.  Снимите вентиляционную трубку испарителя [67000149].

29.  Снимите управление кондиционера.

30.  Снимите крышку рычага стояночного тормоза.

31.  Снимите вспомогательную панель.

32.  Снимите облицовку порога передней правой двери [68010021].

33.  Снимите облицовку порога передней левой двери [68010020].

34.  Снимите облицовку правой защиты [68010016].

35.  Снимите облицовку левой защиты [68010015].

36.  Снимите центральную пластину нижней панели [68010006].

37.  Снимите нижнюю панель [68010005].

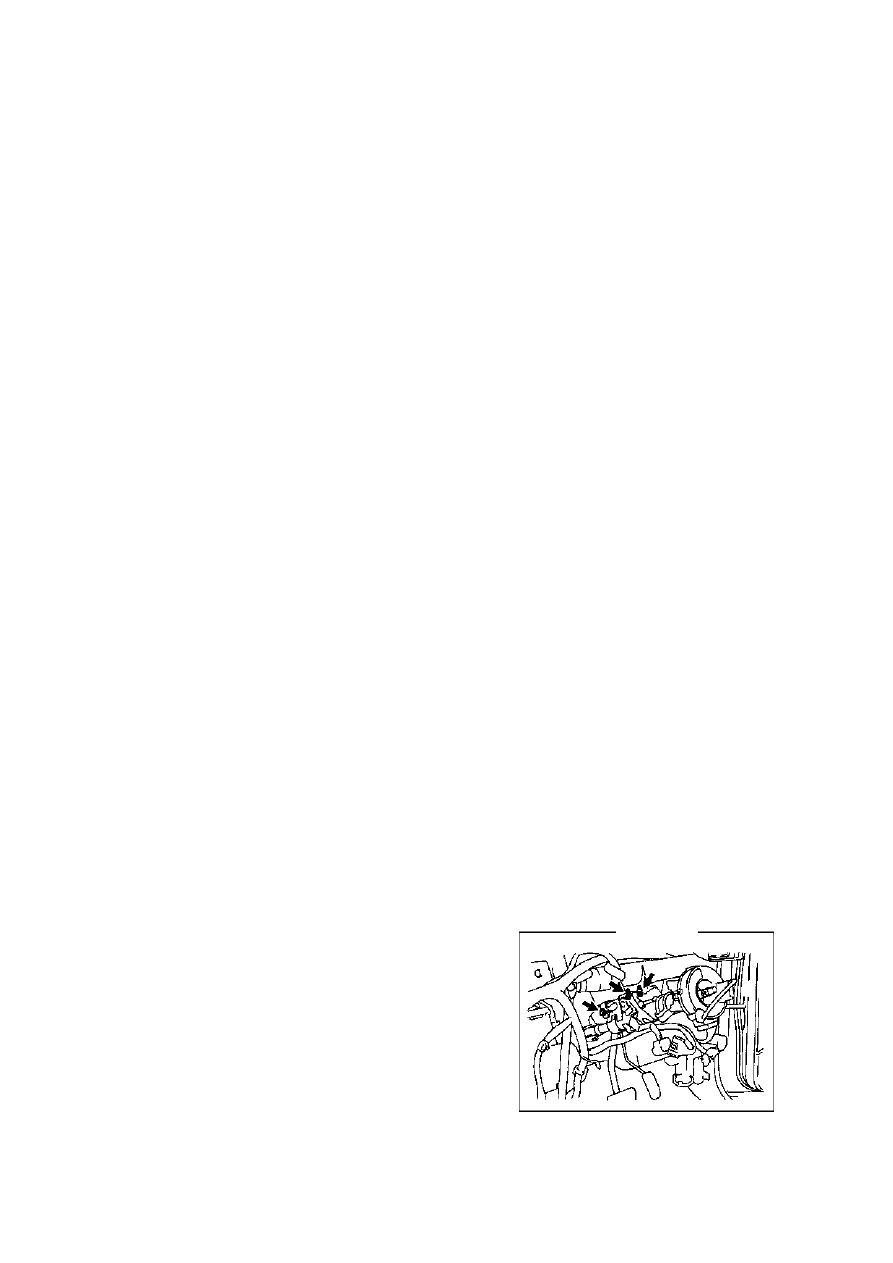

38.  Снимите рулевую колонку [64000122] (рис632).

(a) Снимите три болта.
(b) Снимите рулевую колонку с рамы корпуса.



Рис.632.



225

Кондиционер--Центральный нагреватель кондиционера



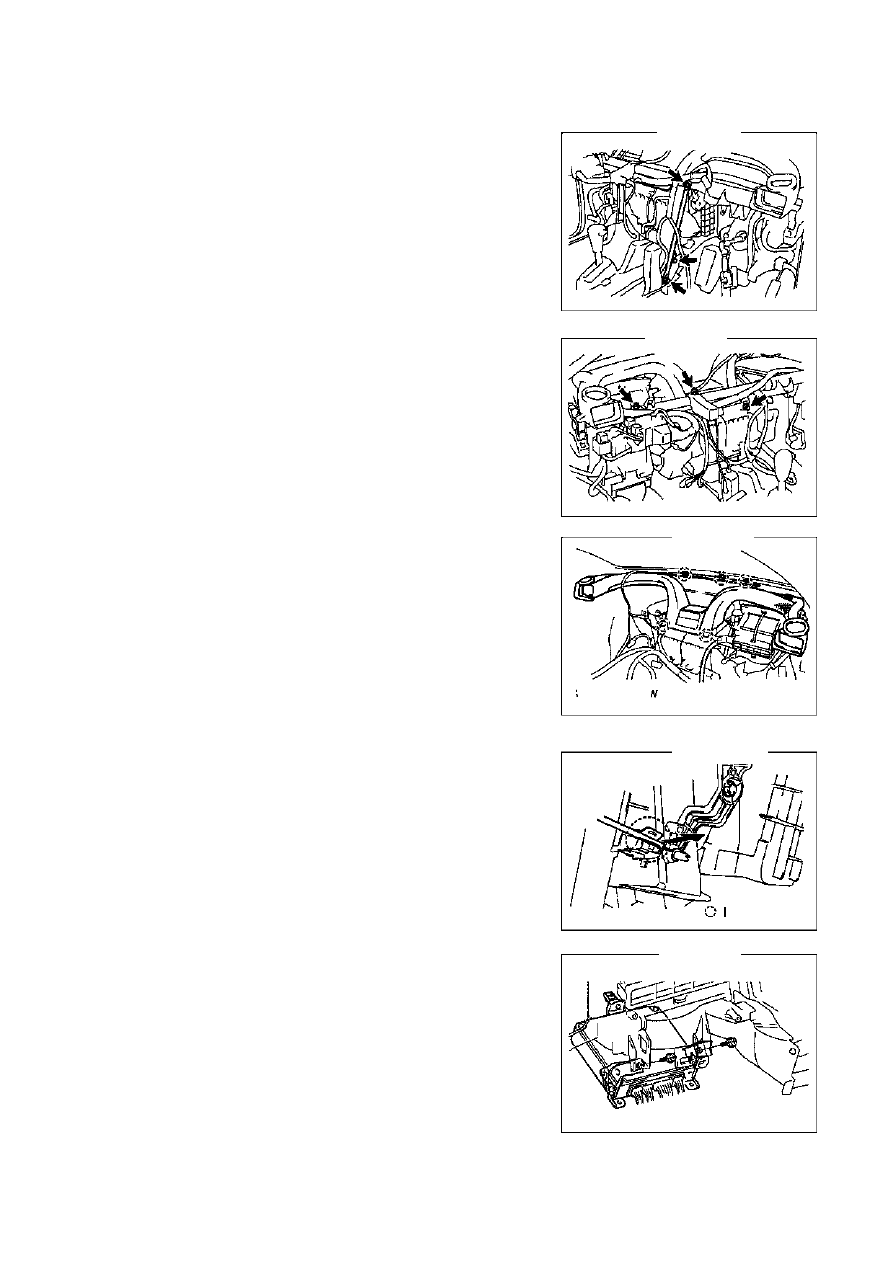

39. Снимите нижнюю монтажную скобу рамы панели

[68000074](рис.633).



(a) Снимите винт и жгут проводов.
(b) Снимите винтовую крышку, болт и монтажную скобу

рамы панели.

40. Снимите раму панели [68000070] (рис.634).



(a) Снимите три болта, распределительную коробку и

разъем.

(b) Снимите зажим рамы и жгут проводов.
(c) Снимите пять болтов и раму.

41.  Снимите решетку размораживателя (рис.635).

Снимите пять зажимов, и снимите решетку
размораживателя.

42. Снимите кабель управления заслонки смешивания

воздуха (ручной кондиционер)(рис.636).
(a) Снимите кабель с зажима.
(b) Снимите кабель управления заслонки смешивания
воздуха.

43.  Снимите блок управления двигателя.

Снимите 2 болта отключите блок управления двигателя.

44.  Снимите группу кондиционера (рис.638).

Снимите две резьбовые крышки, винты, болты и группу

кондиционера.



зажим

зажим

Рис.633.

Рис.634.

Рис.635.

Рис.636.

Рис.637.
