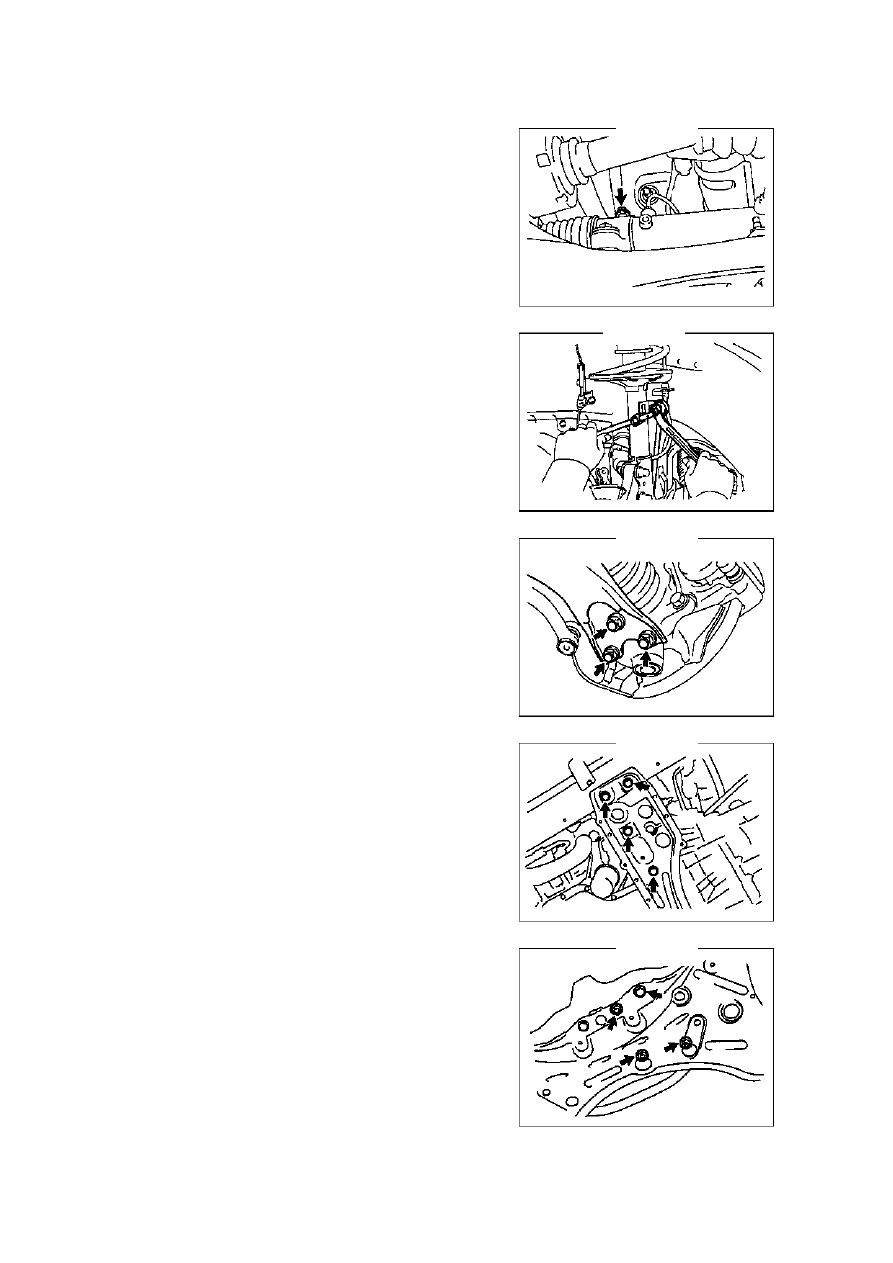

202

Гидроусилитель руля--Механизм гидроусилителя руля



(b) Снимите винт и зажим трубки масла гидроусилителя

руля (рис.564).

12. Снимите рычаг переднего стабилизатора

[64000097].



(a) Используйте торцевой ключ (5mm) для крепления

болта, затем снимите резьбовую крышку.

(b) Снимите левый рычаг стабилизатора.

Совет: снимите остальные так же (рис.565).

13. Снимите соединительный болт и гайку

левой/правой шаровой опоры рулевой тяги и
рулевую тягу.

Снимите 1 болт и 2 гайки и снимите рулевую тягу с
левого поворотного кулака (рис.566).
Совет: снимите остальные таким же способом.

14.  Снимите крышку двигателя

15.  Подоприте двигатель.

16.  Снимите вспомогательную скобу [64000087]



(a) Снимите 2 болта, затем снимите боковую рейку

правой передней опоры двигателя.

(b) Снимите 2 болта, затем снимите крепление с кузова.



(c) Снимите болт и 3 гайки, затем снимите заднюю

опору двигателя со вспомогательной скобы
(рис.567).

(d) Подоприте вспомогательную скобу.
(e) Снимите 4 болта и скобу с рулевым механизмом

(рис.568).

17. Снимите внешний пыльник рулевой колонки.





Рис.564.

Рис.565.

Рис.566.

Рис.567.

Рис.568.



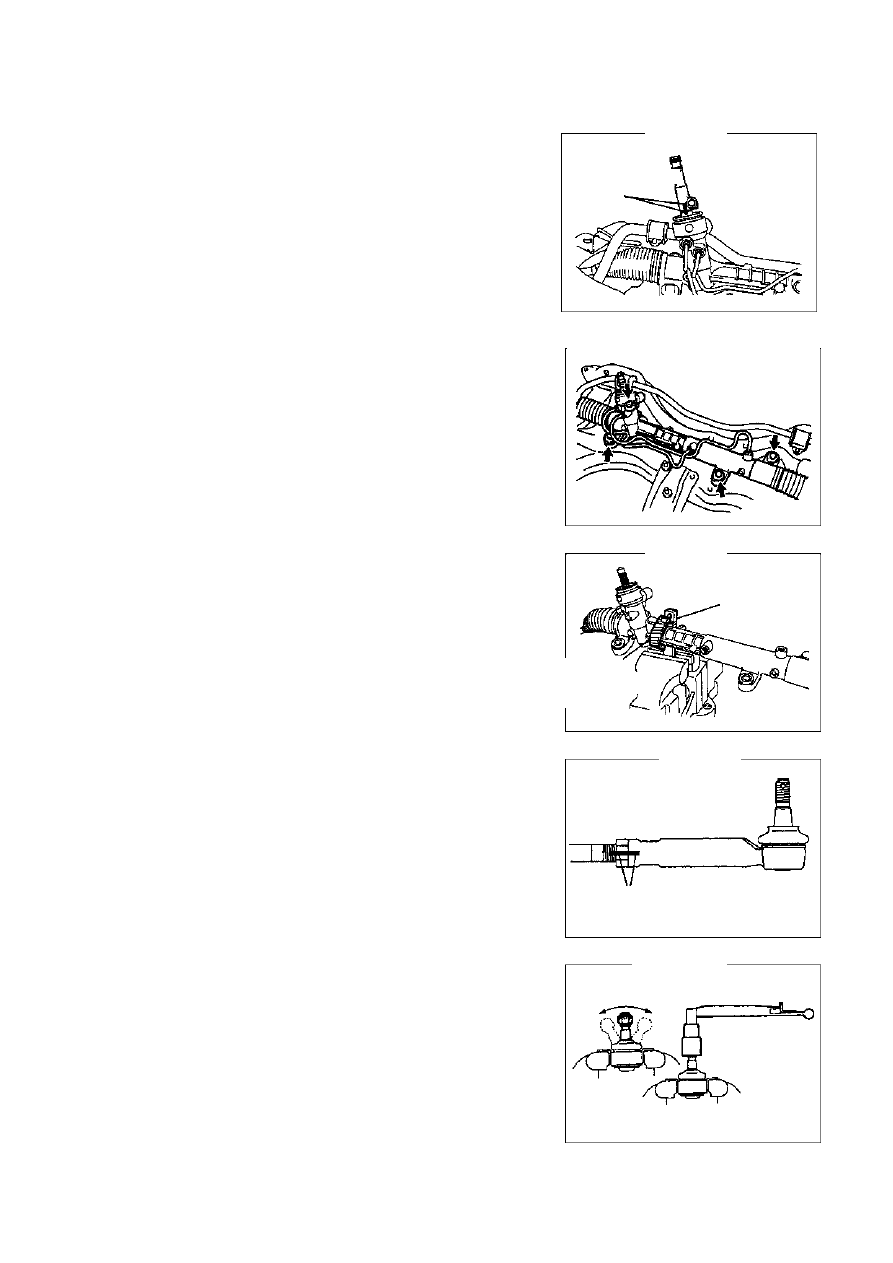

203

Гидроусилитель руля--Механизм гидроусилителя руля



18. Снимите средний рулевой вал.

(a) Сделайте отметки на среднем валу и малом валу
(рис.569).
(b) Снимите болт и средний рулевой вал.







19. Снимите механизм гидроусилителя руля [64000133].

(a) Снимите 4 болта и Гидроусилитель руля с балки

(Рис.570).

20. Закрепите механизм гидроусилителя руля
[64000133].

(a) Используйте специальный инструмент для

обеспечения крепления гидроусилителя руля
(рис.571).
Совет: нанесите клейкую ленту на специальный
инструмент перед использованием.

21.  Снимите шаровую опору левого поперечного
рычага.

(a) Сделайте метку на шаровой опоре поперечного
рычага и механизме (рис.572).
(b) Открутите гайку, затем снимите шаровую опору

поперечного рычага и гайку.

Совет: снимите другую сторону так же.

22.  Снимите шаровую опору правого поперечного
рычага.

23.  Проверьте шаровую опору левого поперечного
рычага (рис.573).



(a) Убедитесь, что опора зажата.
(b) Установите гайку на болт.
(c) Покачайте болт вперед-назад 4-5 раз.
(d) Вращайте резьбовую крышку ключом с регулировкой

момента со скоростью оборот в 2-4 секунды, и
считайте момент на 5 обороте.
Момент затяжки: 0.49-3.43 Нм
Совет: Проверьте другую сторону так же.

совместите метки



Спец. инст-т

Клейкая
лента



Совместите метки



Рис.569.

Рис.570.

Рис.571.

Рис.572.

Рис.573.



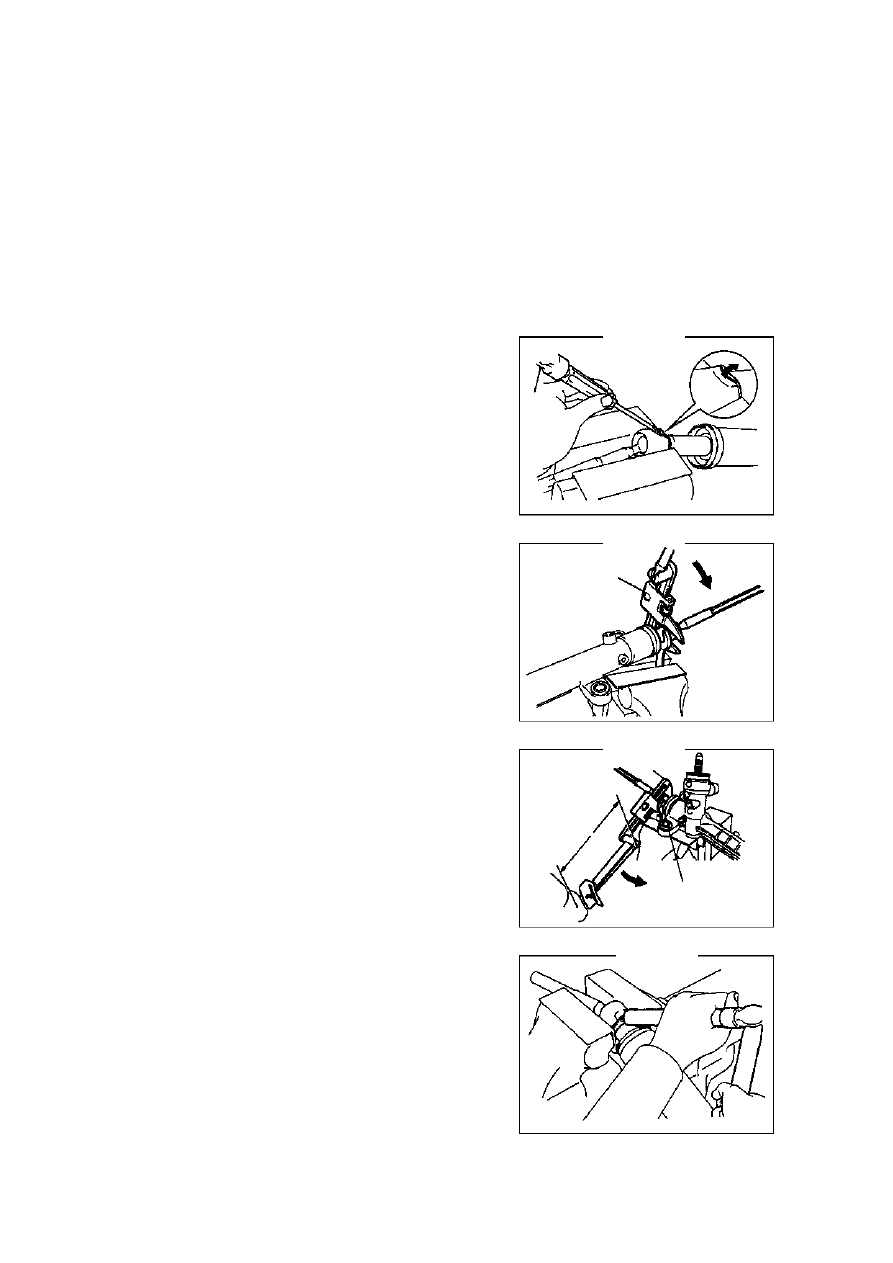

204

Гидроусилитель руля--Механизм гидроусилителя руля

24. Проверьте шаровую опору правого поперечного
рычага.

25.  Снимите пыльник No.2 рулевого механизма.



(a) Снимите зажим плоскогубцами.
(b) Снимите плоскогубцами проволоку.

Примечание: не повредите пыльник.
Совет: сделайте отметки на левом и правом
пыльнике.
Совет: снимите вторую сторону так же.

26. Снимите пыльник No.1 рулевого механизма.

27. Снимите рычаг рулевого механизма.

(a) Используйте отвертку и молоток для снятия прокладки

(рис.574).
Примечание: не стучите по рулевому механизму.

(b) Используйте ключ (22

 мм

) для фиксации рулевого

механизма, затем используйте специальный
инструмент для снятия рычага (рис.575).
Примечание: используйте специальный
инструмент в указанном на рисунке направлении.
Совет: Сделайте отметки на правой и левой
части рычага.

28. Установите части рычага.

(a) Установите новую прокладку и временно установите

рычаг.

Совет: Совместите тиски прокладки с вогнутым

пазом рулевого механизма.

(b) Зафиксируйте рулевой механизм ключом и

используйте специальный инструмент для затяжки
рычага (рис.576).
Момент затяжки: 62 Нм

Примечание: используйте специальный
инструмент в указанном на рисунке направлении.
Совет: используйте ключ с длиной рычага 380

 мм

.

(c) Используйте медную полоску и молоток для
углубления прокладки (рис.577).

Примечание: не повредите рулевой механизм.

Спец.
инст-т



Спец. инст-т



Длина
рычага



Ключ



Рис.574.

Рис.575.

Рис.576.

Рис.577.



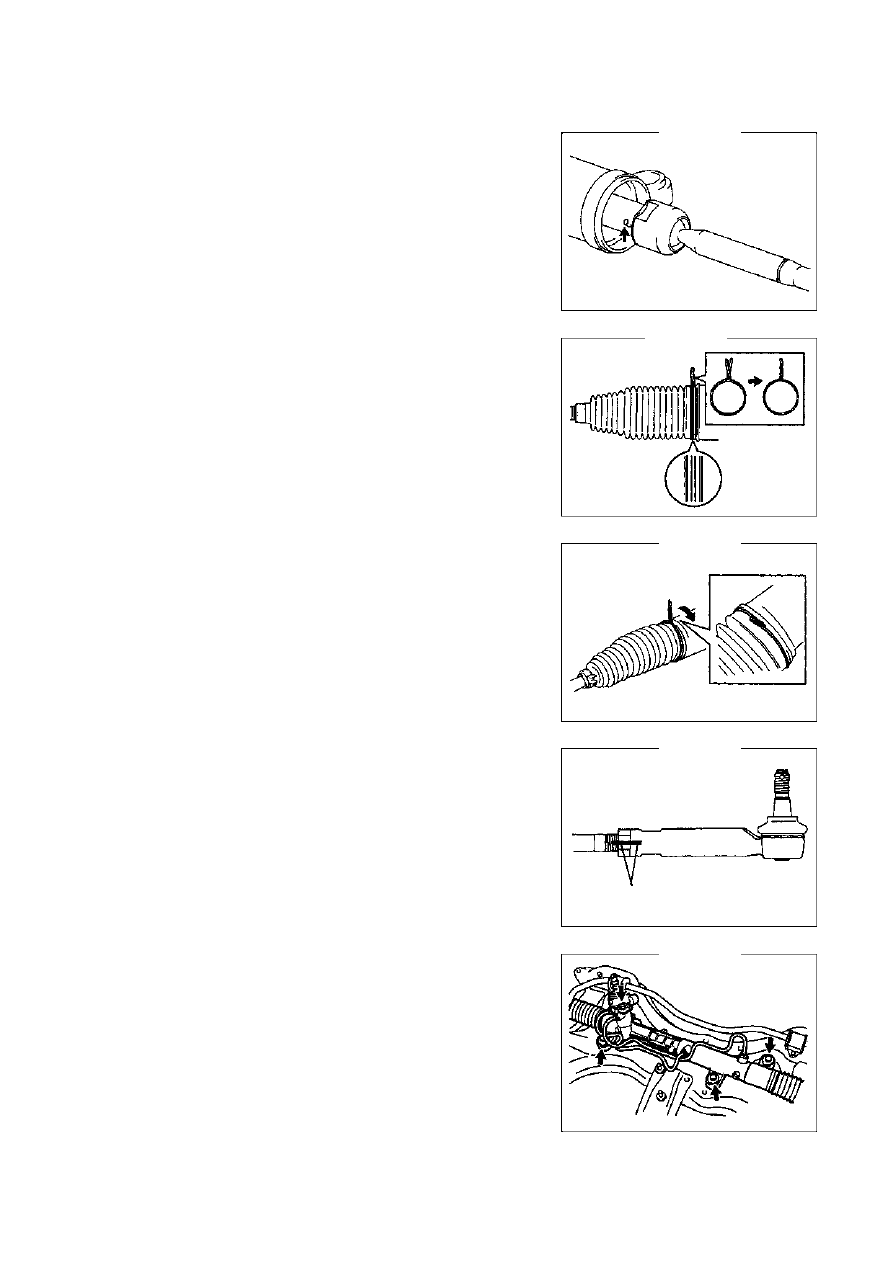

205

Гидроусилитель руля--Механизм гидроусилителя руля



29. Установите пыльник No.2.



(a) Убедитесь, что отверстие не забито смазкой

(Рис.578).
Совет: если отверстие забито, изменится

давление в пыльнике при повороте
рулевого колеса.

(b) Установите пыльник, зажим и проволоку (рис.579).

Примечание: не повредите и не согните пыльник.

(c) После крепления пыльника двумя витками проволоки,

поверните несколько раз для крепления (рис.579).

(d) Как показано на рисунке 580, согните проволоку в

направлении поворота, чтобы она не повредила
пыльник.
Совет: установите вторую сторону таким же
способом.

30. Установите пыльник No.1 рулевого механизма.



31. Установите левую шаровую опору поперечного
рычага.

(a) Закрутите крышку и шаровую опору до совпадения

меток (рис.581).

(b) После регулировки проводов, затяните резьбовую

крышку.
Момент затяжки: 74 ± 5 Нм

Совет: установите вторую сторону таким же
способом.

32. Установите правую шаровую опору поперечного
рычага.

33. Установите механизм гидроусилителя руля
[64000133].

(a) Установите механизм гидроусилителя руля на балку

4 болтами. Момент затяжки: 58 Нм (рис.582).

совместите метки



Рис.578.

Рис.579.

Рис.580.

Рис.581.

Рис.582.
