198

Гидроусилитель руля--Система ГУР



• Температура масла не должна повышаться верх

меры.

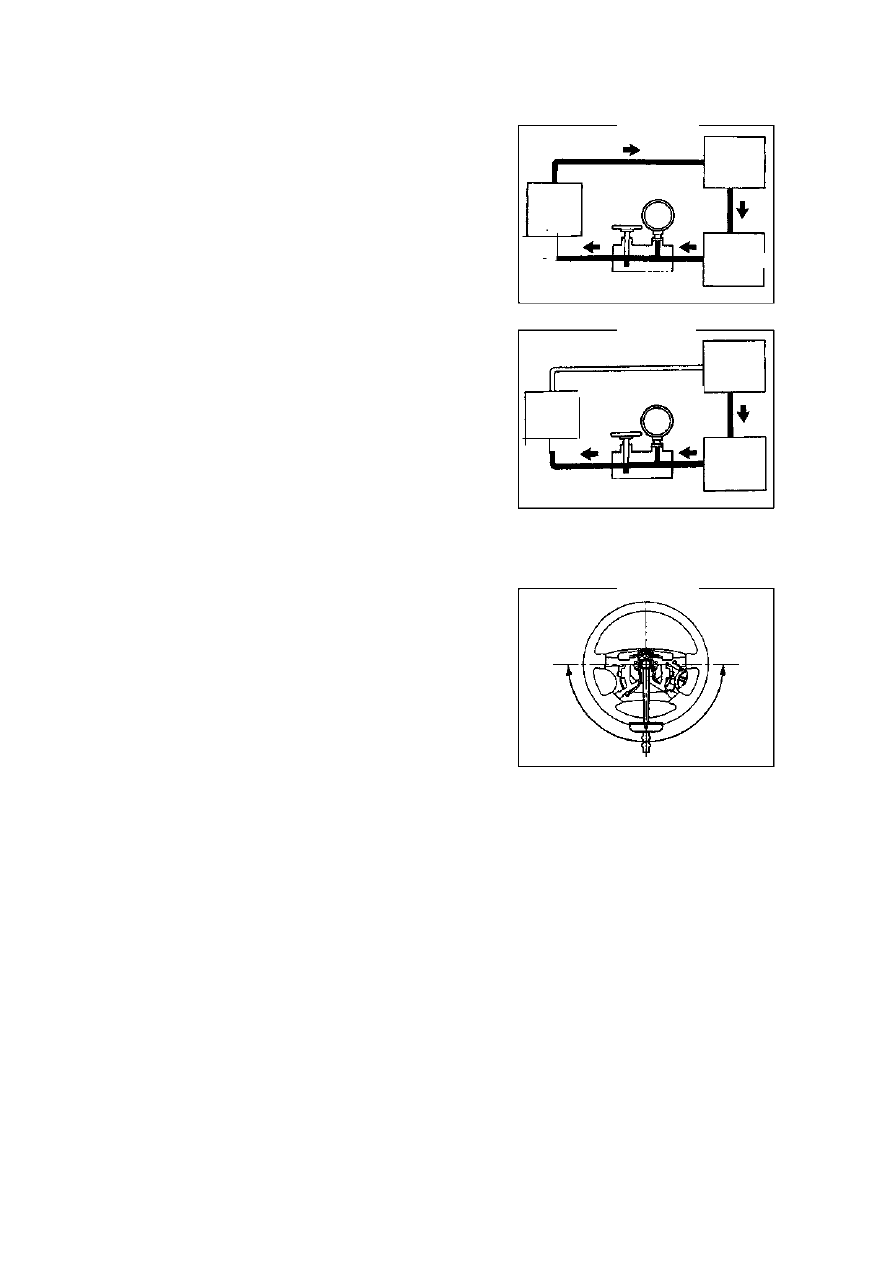

(g) При работе двигателя на холостом ходу,

полностью откройте клапан (рис.553).

(h) Измерьте давление масла при 1.000  об./мин. и

3.000 об./мин.

Разница давления масла: 490 кПа или
меньше.
Примечание: не поворачивайте
рулевое колесо.

(i) При работе двигателя на холостом ходу, откройте

клапан и поверните рулевое колесо вниз (рис.554).

Минимальное давление масла:
6,400kPa
Примечание:
•  Не держите рулевое колесо в нижнем положении

более 10 секунд.

•  Не перегревайте масло.

(j) Снимите специальный инструмент.
(k) Соедините трубку подачи масла с гидроусилителем
руля (см. стр. 205)
(l) Выпустите воздух из системы ГУР.

5. Проверьте рулевое усилие

(a) Установите рулевое колесо в центральное положение
(рис.555).
(b) Снимите подушку безопасности со стороны водителя.
(c) Запустите двигатель и дайте ему поработать на
холостом ходу.
(d) Измерьте рулевое усилие в двух

направлениях.

Рулевое усилие (справочное): 5.5 Нм

Совет:  при  диагностике  необходимо  учитывать

тип  шин,  давление  в  шинах  и  поверхность
контакта.

(e) Закрутите резьбовые крышки рулевого

колеса. Момент затяжки: 50 ± 5 Нм

(f)  Установите подушку безопасности водителя.



БАК

Насос

Спец. инст-т



Бак



ГУР

Насос

Спец. инст-т



Открыто



ГУР

Открыто



Рис.553.

Рис.554.

Рис.555.



199

Гидроусилитель руля--Масляный насос гидроусилителя руля



Масляный насос
гидроусилителя руля

Ремонт



1.  Снимите переднее колесо

2.  Снимите правую нижнюю защитную панель двигателя

[68000004]

3.  Снимите приводной ремень.

4.  Снимите бак масла к трубке No. 1 насоса

гидроусилителя руля

Снимите зажим и бак масла трубки No. 1 насоса
гидроусилителя руля.

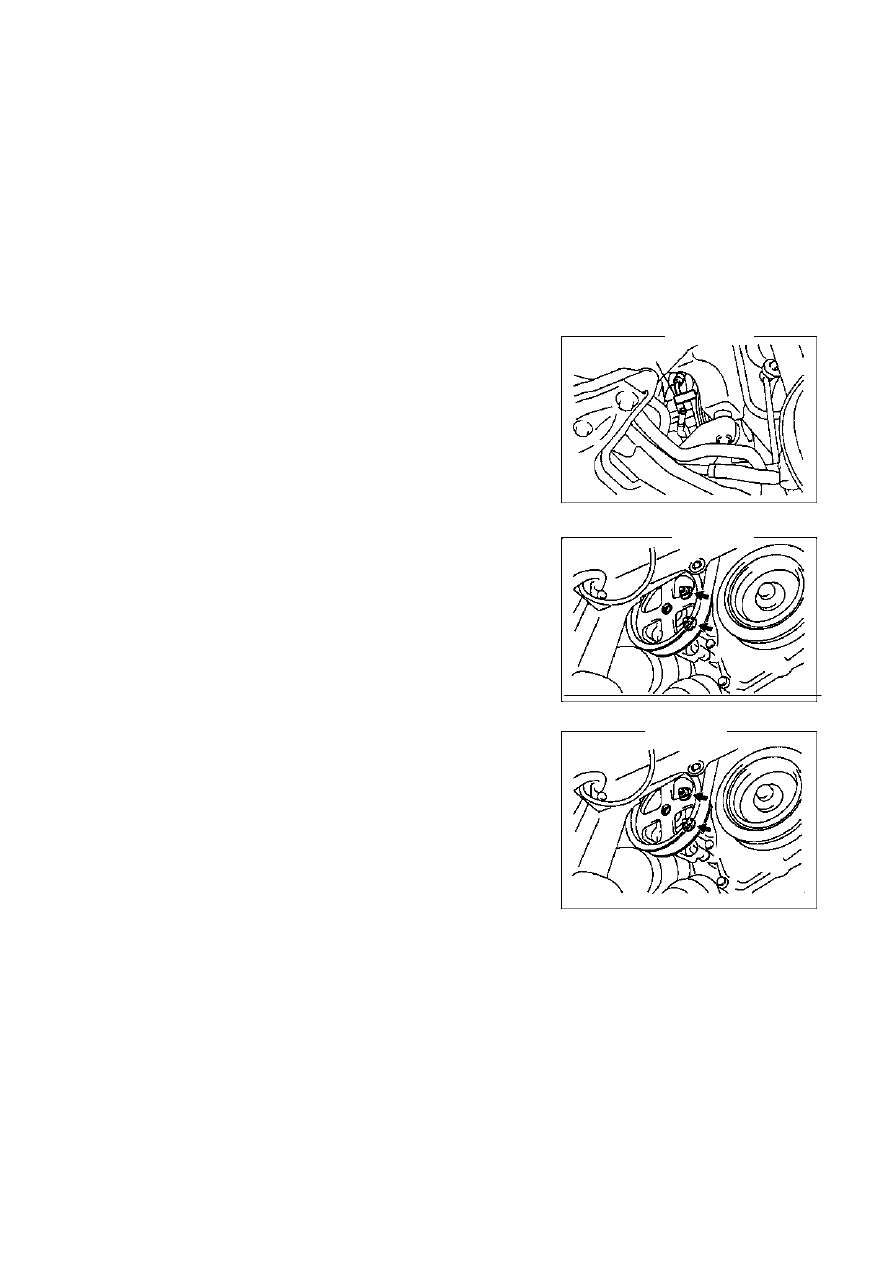

5.  Снимите трубку масла ГУР [64000131]

(a) Используйте специальный инструмент для снятия
трубки (рис.556).
(b) Снимите болты и зажим трубки.

6.  Снимите заднюю скобу насоса гидроусилителя руля.
Снимите болт и заднюю скобу насоса гидроусилителя руля.

7.  Снимите масляный насос гидроусилителя руля

[64000132]

(a) Снимите разъем переключателя давления масла.
(b) Снимите 2 болта, две резьбовые крышки и масляный

насос гидроусилителя руля (рис.557).

8. Установите масляный насос гидроусилителя руля

(a) Установите масляный насос гидроусилителя руля двумя

болтами и 2 резьбовыми крышками (рис.558).
Момент затяжки: 37 Нм

(b) Подключите разъем переключателя давления масла.

Примечание: разъем не должен контактировать с
маслом.

Спец. инст-т



Рис.556.

Рис.557.

Рис.558.



200

9. Установите заднюю скобу масляного насоса гидроусилителя руля

Установите заднюю скобу масляного насоса гидроусилителя руля
болтами.

Момент затяжки: 37 Нм

Совет: Убедитесь, что стопорный рычаг скобы контактирует с корпусом насоса

гидроусилителя руля, затем затяните болт.

Гидроусилитель руля--Масляный насос гидроусилителя руля



10. Подключите трубку масла ГУР [64000131]

(a) Установите зажим трубки при помощи болта.

Момент затяжки: 7.8 Нм

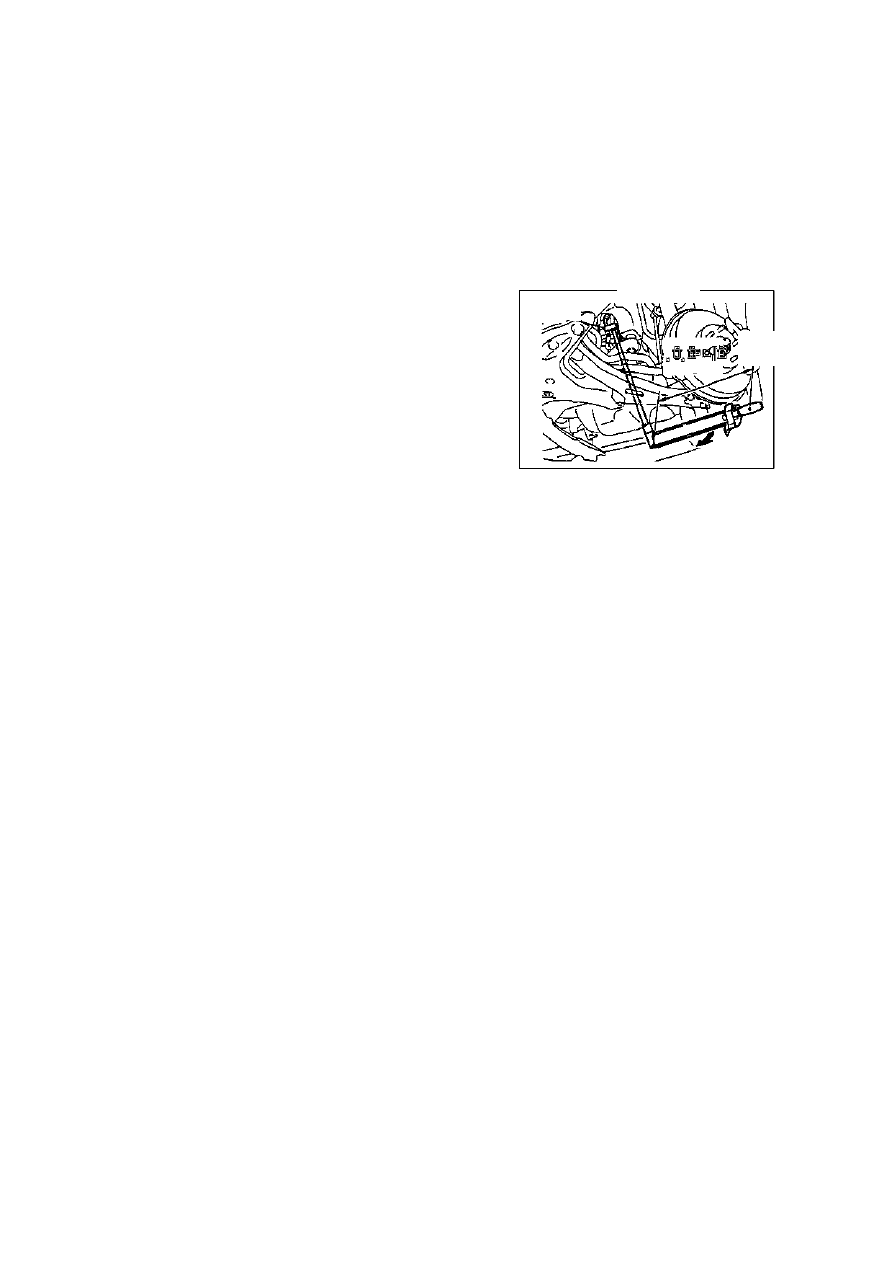

(b) Установите трубку масла при помощи специального

инструмента. Момент затяжки: 41 Нм (рис.559).

Совет:



•  Используйте ключ с длиной рычага 345

мм



•  Специальный инструмент должен быть

параллелен ключу, только так можно обеспечить
заданное значением момента.

11.  Подключите трубку масла N0. 1 к масляному насосу гидроусилителя руля.

Подключите трубку при помощи зажима.

12. Установите приводной ремень.

13. Установите передние колеса.

Момент затяжки: 103 ± 10 Нм

14. Залейте масло гидроусилителя руля.

15. Выпустите воздух из системы ГУР.

16. Проверьте утечки масла.

17. Установите правую нижнюю защитную панель двигателя [68000004].

Спец.
инст-т

Рис.559.



201

Гидроусилитель руля--Механизм гидроусилителя руля



Механизм гидроусилителя руля

Ремонт



1.  Установите передние колеса вперед

2.  Снимите подушку безопасности водителя (с SRS) [6701011]

3.  Снимите рулевое колесо [67010001].

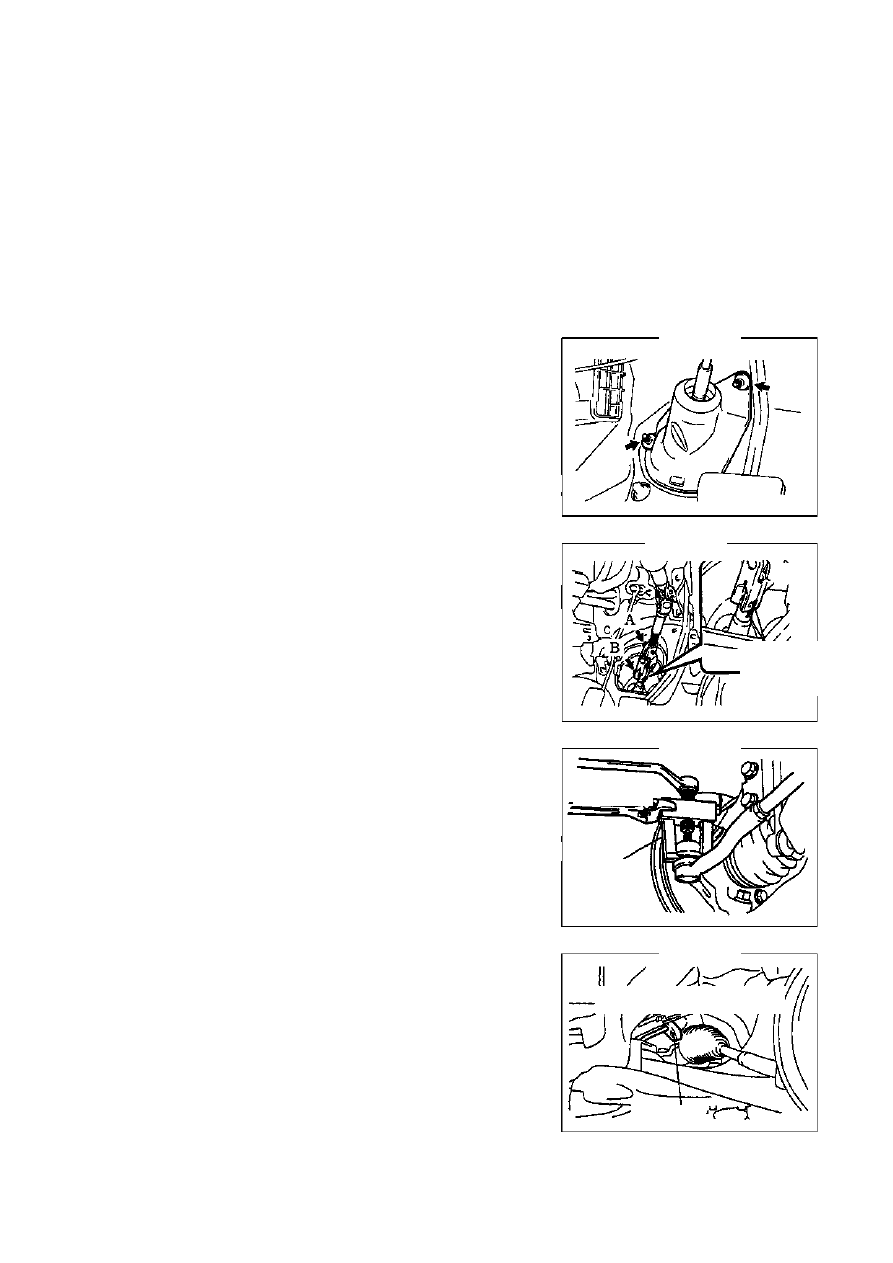

4.  Снимите пыльник рулевой колонки [64000123].

Снимите две резьбовые крышки, затем снимите пыльник
(рис. 560).

11. Снимите трубку масла гидроусилителя руля

[64000131].

(a) Используйте специальный инструмент для снятия

трубки масла гидроусилителя руля (рис.563).

2
0
5



Align the mark

Спец. инст-т-



5.  Снимите скользящий вал

(a) Сделайте отметку на скользящем хомуте и среднем
валу.
(b) Открутите болт  A и снимите болт B, затем снимите

шлицевой вал (рис.561).



6.  Снимите передние колеса

7.  Снимите правую нижнюю защитную панель [68000004].

8.  Снимите левую нижнюю панель [68000003].

9.  Снимите левый конец поперечного рычага



(a) Снимите шплинт и резьбовую крышку.
(b) Используйте специальный инструмент для снимания

левого конца поперечного рычага с поворотного кулака.
Совет: снимите второй так же (рис.562).

10.  Снимите правый конец поперечного рычага.

Спец. инст-т



Спец. инструмент

Совместите
метки

Рис.560.

Рис.561.

Рис.562.

Рис.563.
