190

Рулевая колонка--Рулевая система

Рулевая колонка

Ремонт



1.  Поверните передние колеса вперед.

2.  Снимите подушку безопасности со стороны

водителя [67000179]


(a) Поверните передние колеса вперед.
(b) Открутите планетарные винты до контакта вогнутого

паза вокруг винта с пазом винта (рис.536).

(c) Снимите подушку безопасности с рулевого колеса и

снимите ее разъем (рис.537).

(d) Снимите контакт.

Внимание:
При хранении подушки безопасности со стороны

водителя, кладите ее лицом вверх.

Не разбирайте подушку безопасности.

Примечание: при демонтаже подушки
безопасности не тяните ее провода.

3. Снимите рулевое колесо [67100001]

(a) Снимите резьбовую крышку рулевого колеса.
(b) Сделайте совпадающие метки на рулевом колесе и

валу.

(c) Используйте специальный инструмент для снимания
рулевого колеса (рис.538).



4.  Снимите верхнюю/нижнюю облицовку рулевой

колонки [64000128/64000129]

5.  Снимите левый переключатель [67000078]

(см. стр. 294)



совместите метки

винты

Паз винта

неверно

Крепление
подушки
без-ти
Верно

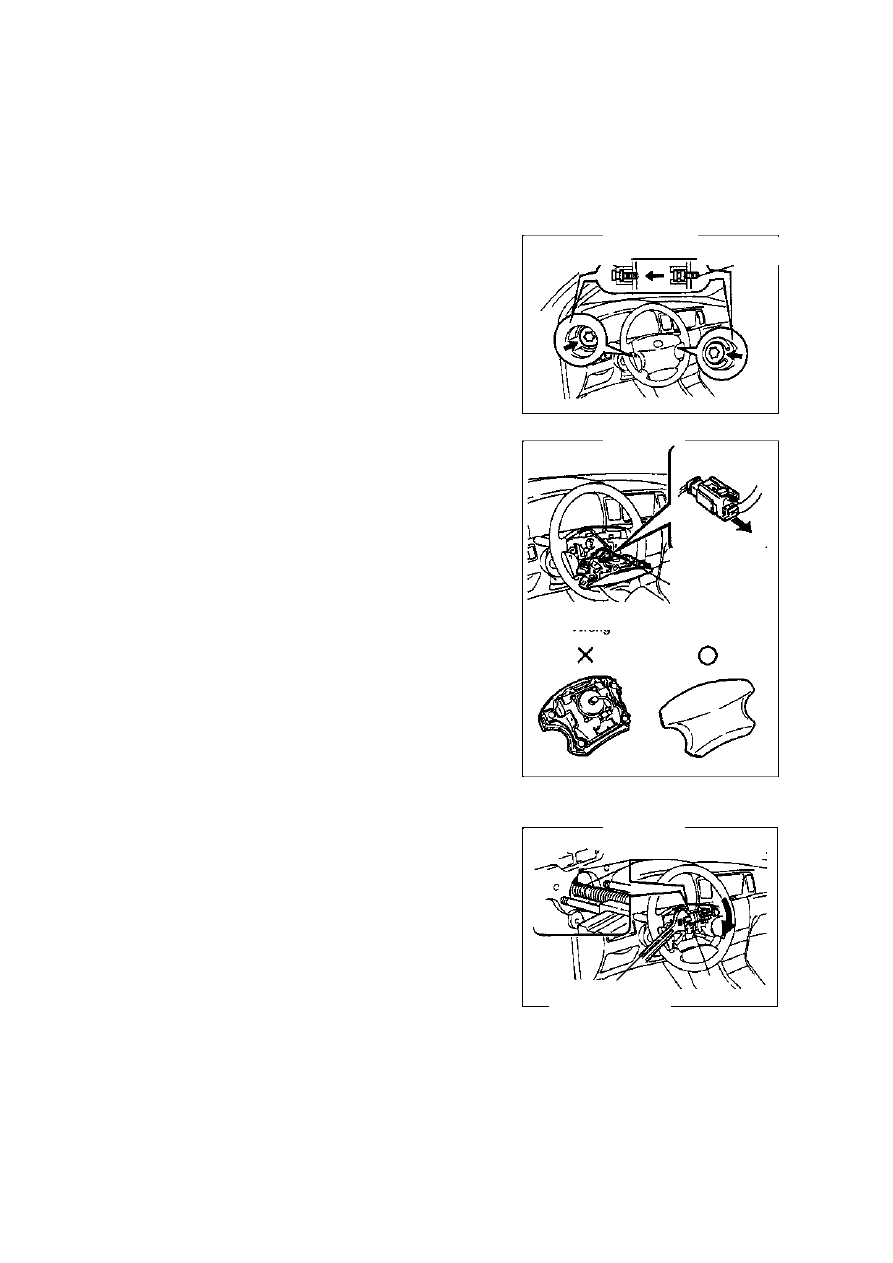

Рис.536.

Рис.537.

Рис.538.

Спец.инструм.



191

Рулевая колонка--Рулевая система

6.  Снимите правый переключатель [67000079]

(см. стр. 298)

7.  Снимите спиральный кабель (с SRS)

Примечание: не разбирайте спиральный кабель или
нанесите смазку.

8.  Снимите среднюю соединительную пластину

нижней панели [68100006] (см. стр. 336)

9.  Снимите пылезащитную крышку рулевой колонки.

Снимите две резьбовые крышки, затем снимите
пылезащитную крышку рулевой колонки (рис.539).

10. Снимите рулевой вал

(a) Отключите разъем и зажим проводов.
(b) Открутите три болта рулевой колонки (рис.540).

11. Снимите зажим переключателя зажигания
[68000020]

(a) Сделайте отверстие в центральной части между

двумя коническими болтами (рис.541).

(b) Используйте иглу 3-4

мм

, чтобы просверлить 2

болта.
(c) Снимите 2 болта, затем снимите зажим

переключателя замыкания.

12.  Снимите  электронный  противоугонный  контур

(находится

вместе

с

системой

освещения)

[67000009].



Спец. инст-т



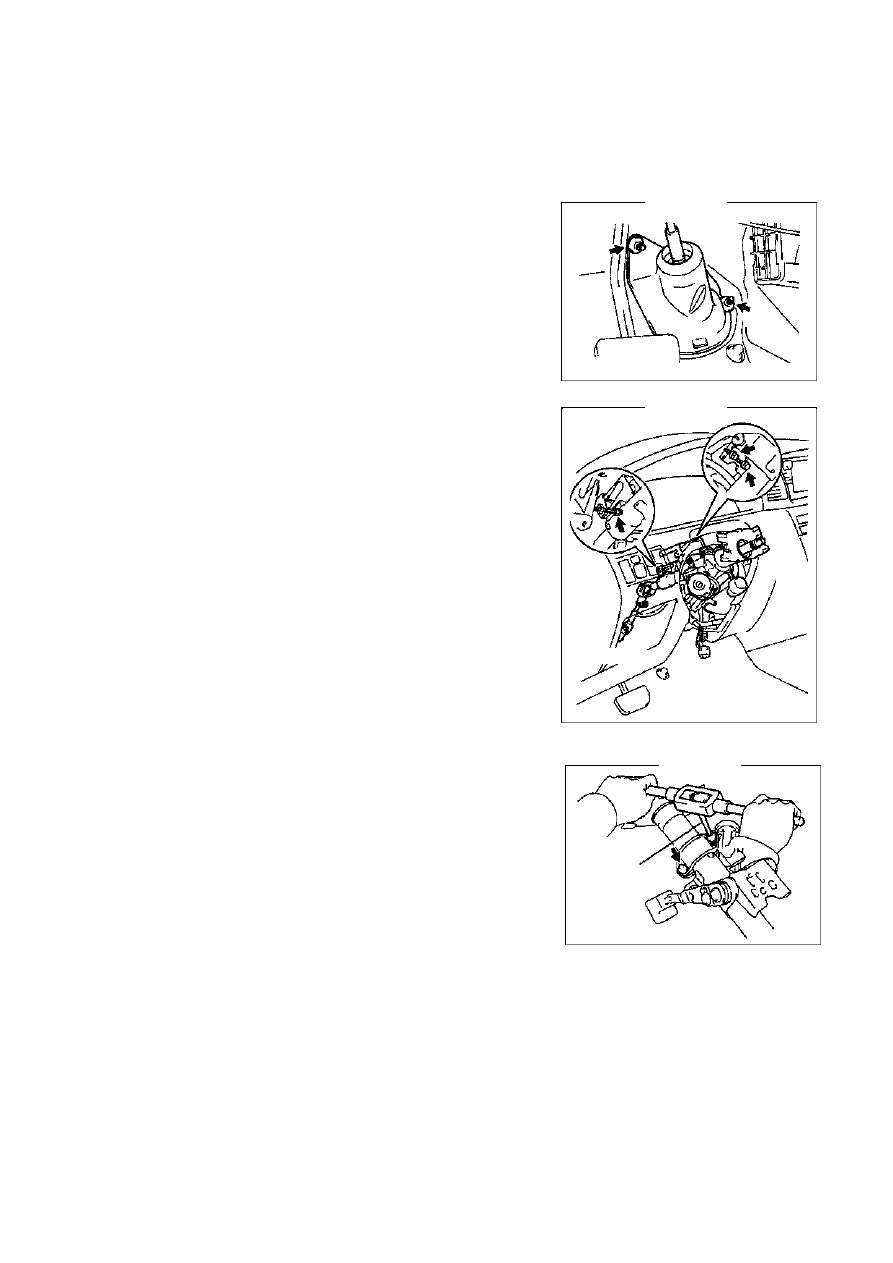

Рис.539.

Рис.540.

Рис.541.



192

Рулевая колонка--Рулевая система

13.  Снимите переключатель зажигания



(a) Установите переключатель в положение ACC.
(b) Вытащите стопорный штырь и вытащите

переключатель при помощи отвертки.

14. Снимите переключатель

Снимите два винта и переключатель зажигания.

15. Установите переключатель зажигания с запорным

сердечником и ключом [68000019]

Установите переключатель зажигания при помощи 2
винтов.

16. Установите блок переключателя

(a) Убедитесь, что блок установлен в положение ACC.
(b) Установите блок.

17. Функция блокировки руля

(a) При вынимании ключа, проверьте работу блокировки

руля.

(b) При вставке ключа и повороте в АСС,  проверьте

разблокировку руля.



18. Установите электронный противоугонный контур

[67000009]

19.  Установите зажим переключателя зажигания
[68000020]

20. Установите рулевой вал

(a) Установите рулевую колонку тремя болтами.

Момент затяжки: 21 ± 2 Нм (Рис.543).



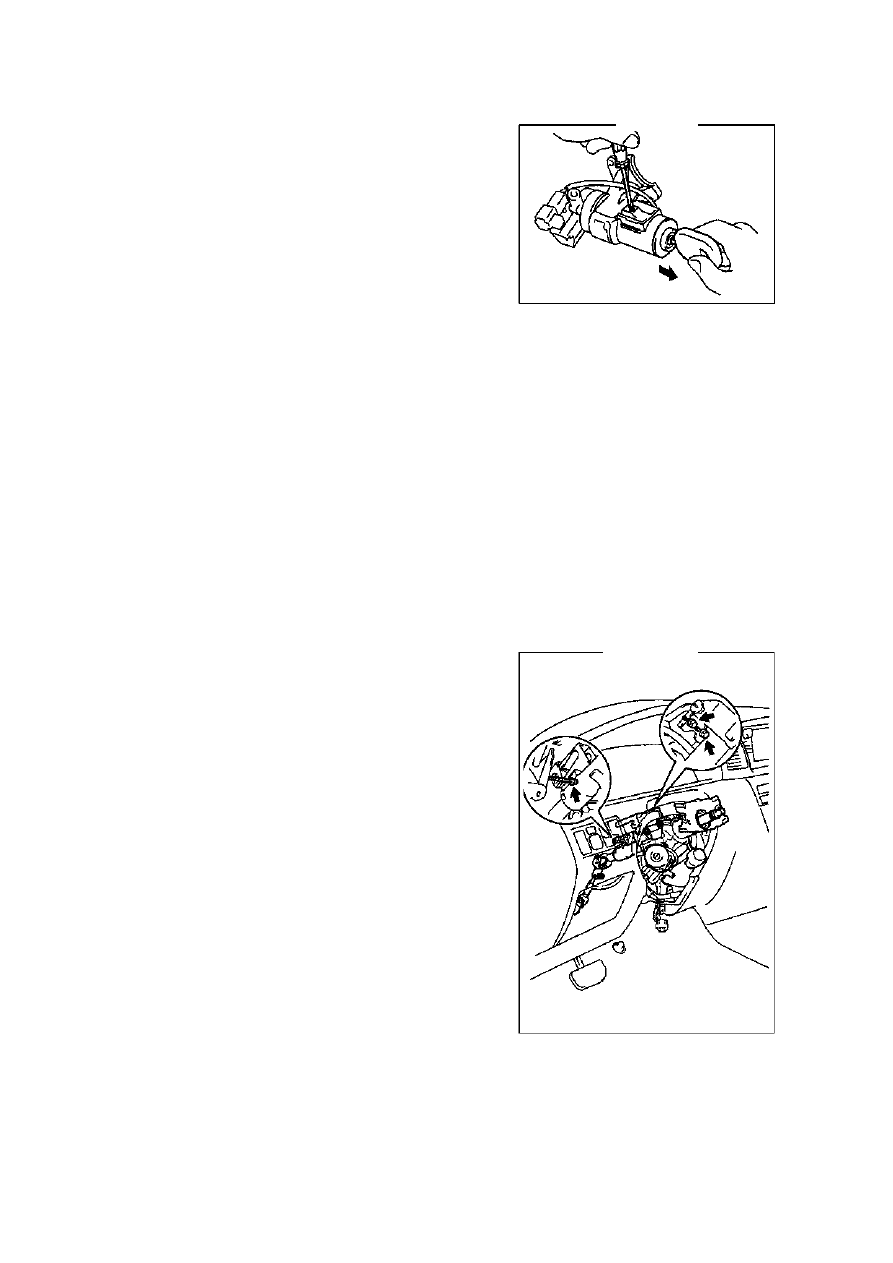

Рис.542.

Рис.543.



193

Рулевая колонка--Рулевая система



(b) Совместите метки скользящего хомута и среднего вала.
(c) Установите болт B и затяните болт A. Момент затяжки: 35

± 3 Нм (рис.544).

Совет:  При  замене  скользящего  хомута  необходимо

выставить  передние  колеса  ровно  вперед  и
установить болт, как показано на рисунке 545.

21. Выставите передние колеса вперед.

22. Установите спиральный кабель (с SRS) [67000121]

23. Установите спиральный кабель в центральное

положение (с SRS)

(a) Проверьте, чтобы передние колеса были направлены

вперед.
(b)Поверните спиральный кабель против часовой стрелки до
невозможности поворота.
(c) Затем поверните кабель 2.5 оборота по часовой стрелке и
совместите метки (рис.546).

Совет:  спиральный  кабель  может  поворачиваться

вправо  или  влево  от  центрального  положения
на 2.5 оборота.

24.

Установите рулевое колесо [67010001]

(a) Совместите метки на рулевом колесе и валу.
(b) Установите резьбовые крышки рулевого колеса.
(c) Подключите разъем.

25. Установите подушку безопасности водителя [67010011]

Внимание:

•  Запрещается использовать детали SRS на других автомобилях, при замене любой детали

используйте новые.

•  Если подушка падала, или имеет трещины, вмятины или другие повреждения, замените ее

новой.

•  При установке подушки безопасности водителя обращайте внимание, чтобы провода не

мешали и не зажимались другими частями.

(a) Подключите конец.
(b) Подключите разъем подушки безопасности.
(c) После установки подушки безопасности, убедитесь, что

планетарные винты контактируют с оболочкой.

(d) Используйте специальную отвертку для затяжки болтов.

Момент затяжки: 8.8 Нм (рис.547).

26. Проверьте центральную точку рулевого колеса

27. Проверьте лампу SRS (с SRS)



-Совместите метки

Совместите
метки



винты

оболочка

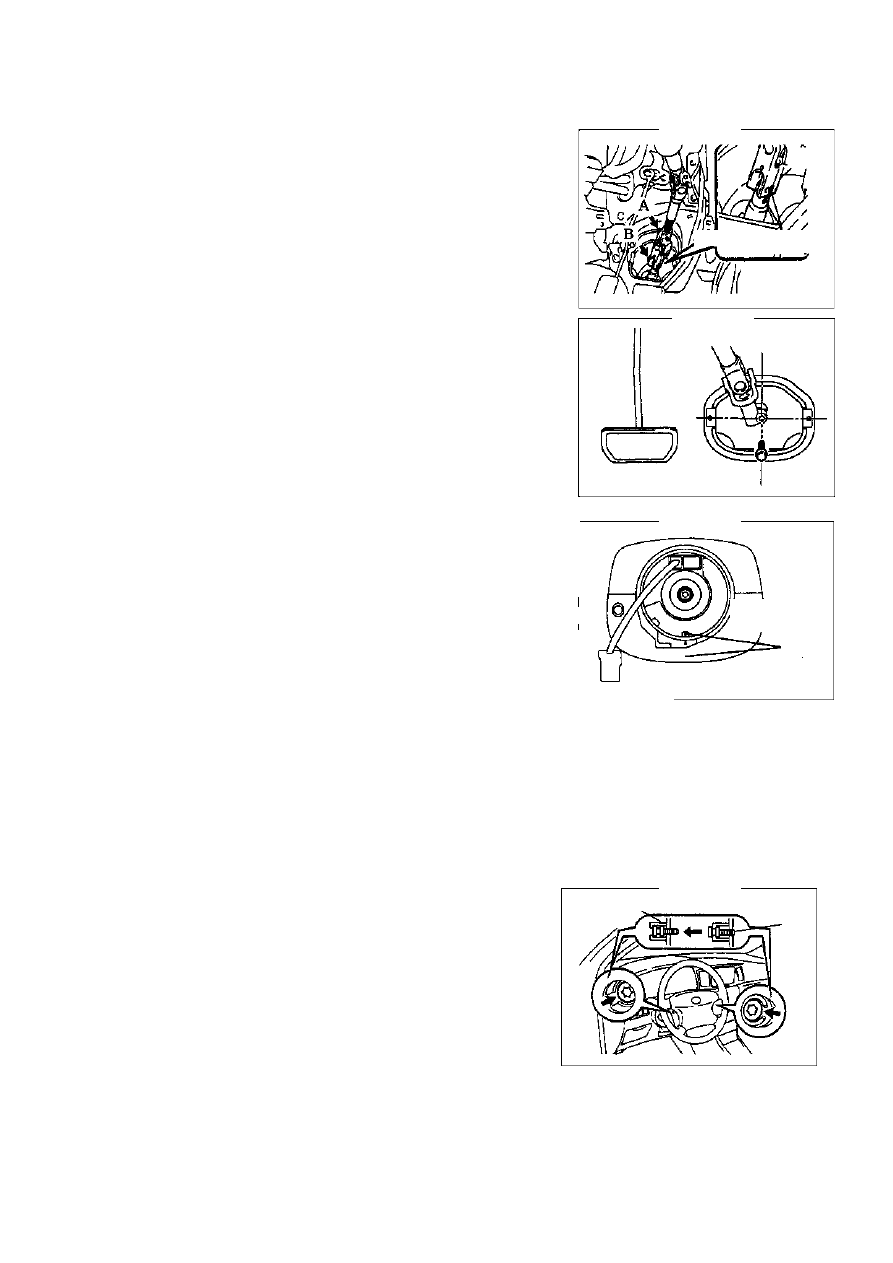

Рис.544.

Рис.545.

Рис.546.

Рис.547.
