182

Трансмиссия—Разборка

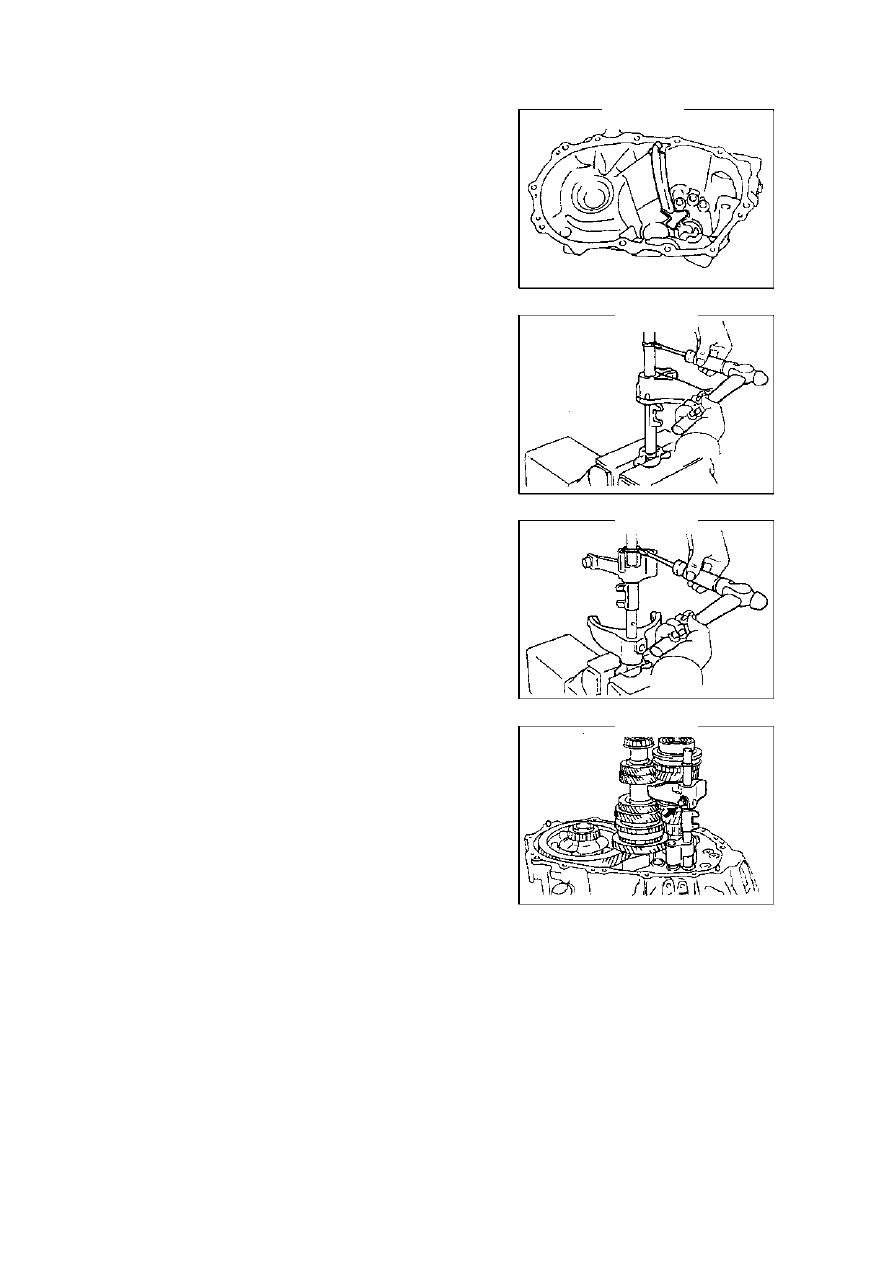

Установите трубку масла как показано на рисунке 515.

Установите новую пружину вала вилки 3 и 4 передачи,
как показано на рисунке 516.

Установите блок задней передачи и пружину вала вилки
как показано на рисунке 517.

Установите вал вилки 3 и 4 передачи в корпус
сцепления, установите вилку 3 и 4 передачи в паз
крышки и затяните болты. Момент затяжки 16 Нм
(рис.518).



Рис.515.

Рис.516.

Рис.517.

Рис.518.



183

Трансмиссия—Разборка

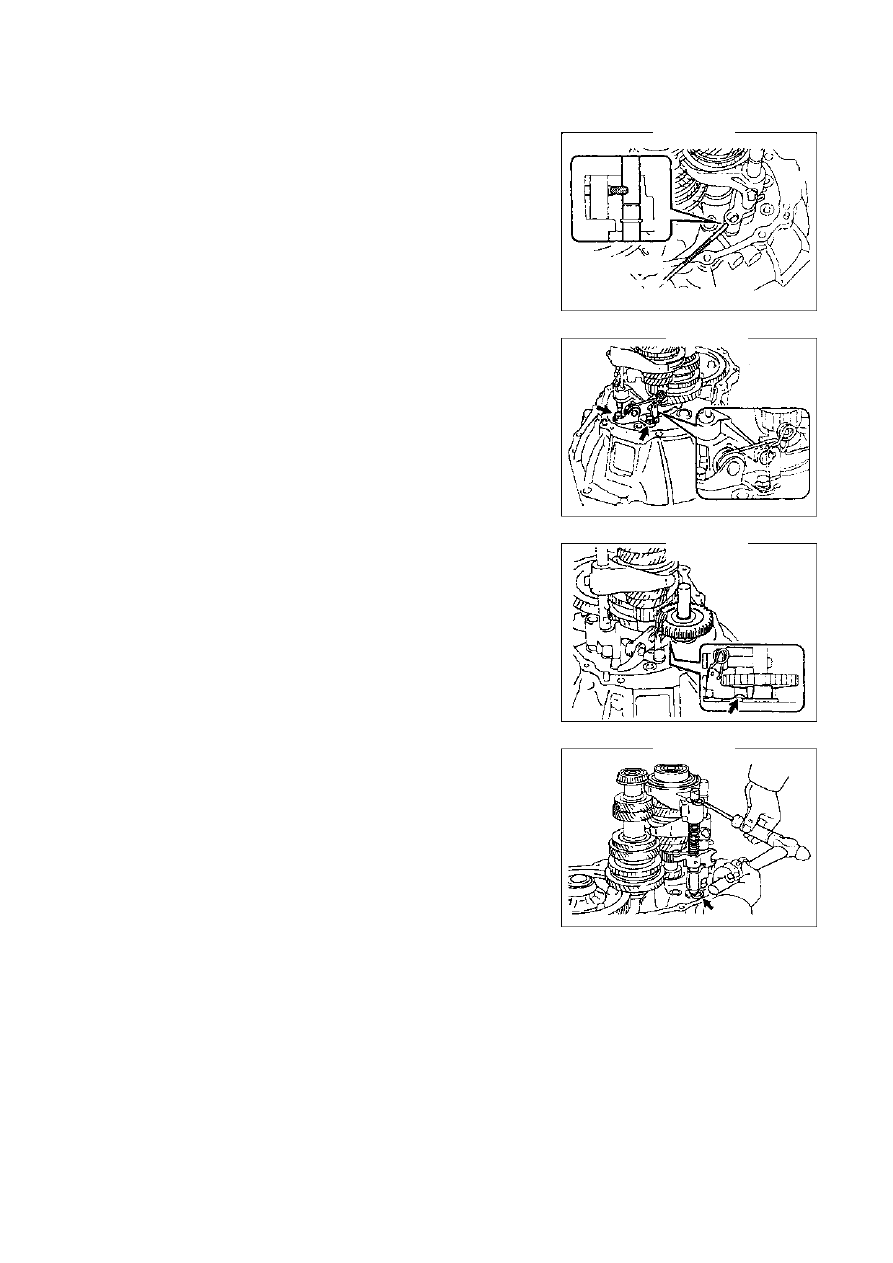

Установите блокирующий штырь блока задней
передачи как показано на рисунке 519.

Установите  два  соединительных  болта  поворотной
скобы  задней  передачи  как  показано  на  рисунке 520,
момент затяжки 17 Нм, установите головку блока задней
передачи в соответствующее отверстие скобы.

Установите головку поворотного рычага задней
передачи в паз между валами задней передачи как
показано на рисунке 521.

Установите

вилку

задней

передачи,

пружину

и

направляющий  блок  задней  передачи,  вставьте  вилку  в
крышку и установите их в оболочку сцепления (рис.522).



Рис.519.

Рис.520.

Рис.521.

Рис.522.



184

Трансмиссия—Разборка

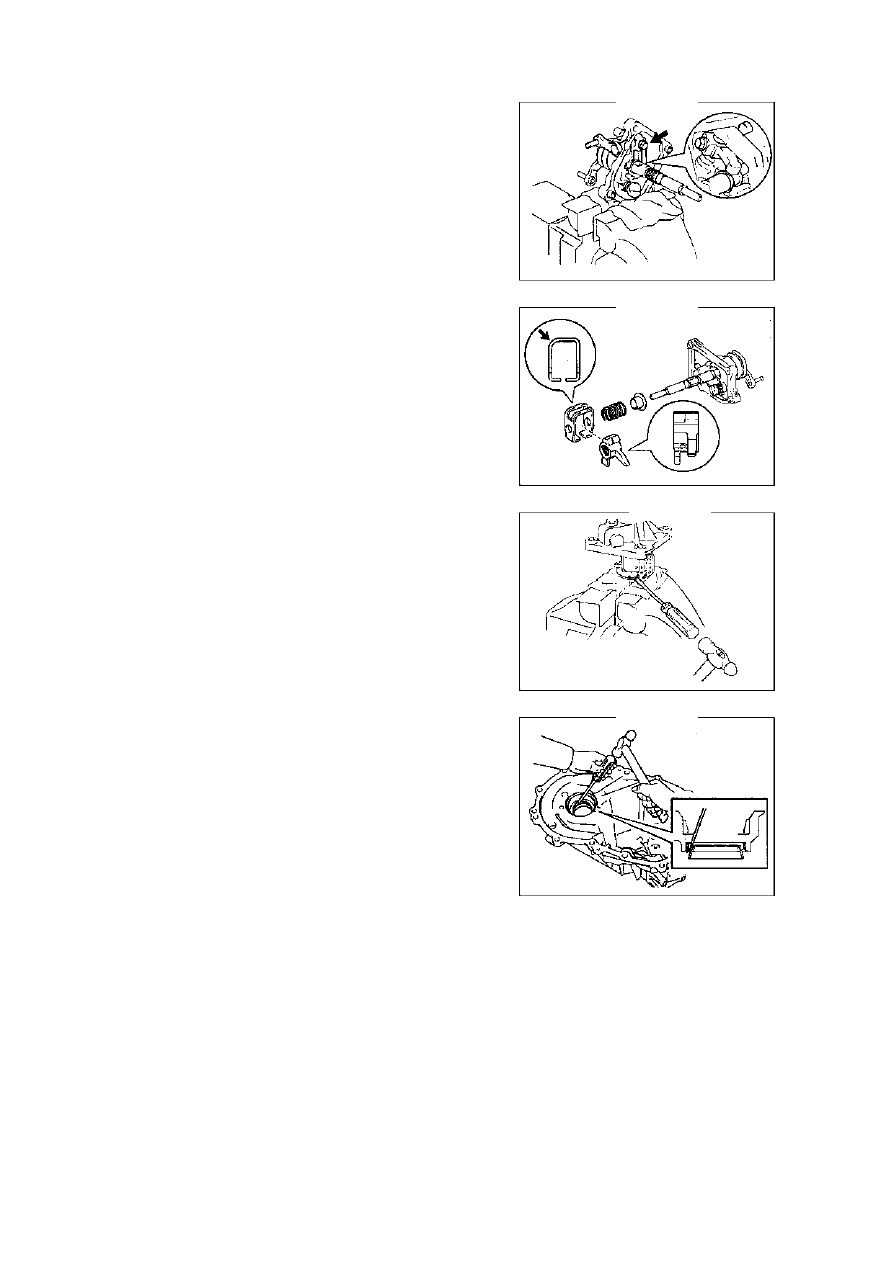

Нанесите герметизирующий клей на болты и соедините
поворотный рычаг и его вал с крышкой. Момент затяжки
16 Нм (рис.523).

Установите  прокладку,  пружину,  блокирующую  скобу  и
поворотный  рычаг  в  указанной  на  рисунке 524
последовательности,  затем  запрессуйте  эластичный
цилиндрический  штырь  в  отверстие  поворотного  рычага,
расстояние  от  его  конечной  поверхности  до  отверстия
должно составлять 0-0.5

 мм

 после установки.

Установите новую пружину как показано на рисунке 525.

Удалите масло, как показано на рисунке 526 и установите
новый сальник в корпус трансмиссии.



Рис.523.

Рис.524.

Рис.525.

Рис.526.



185

Трансмиссия—Разборка

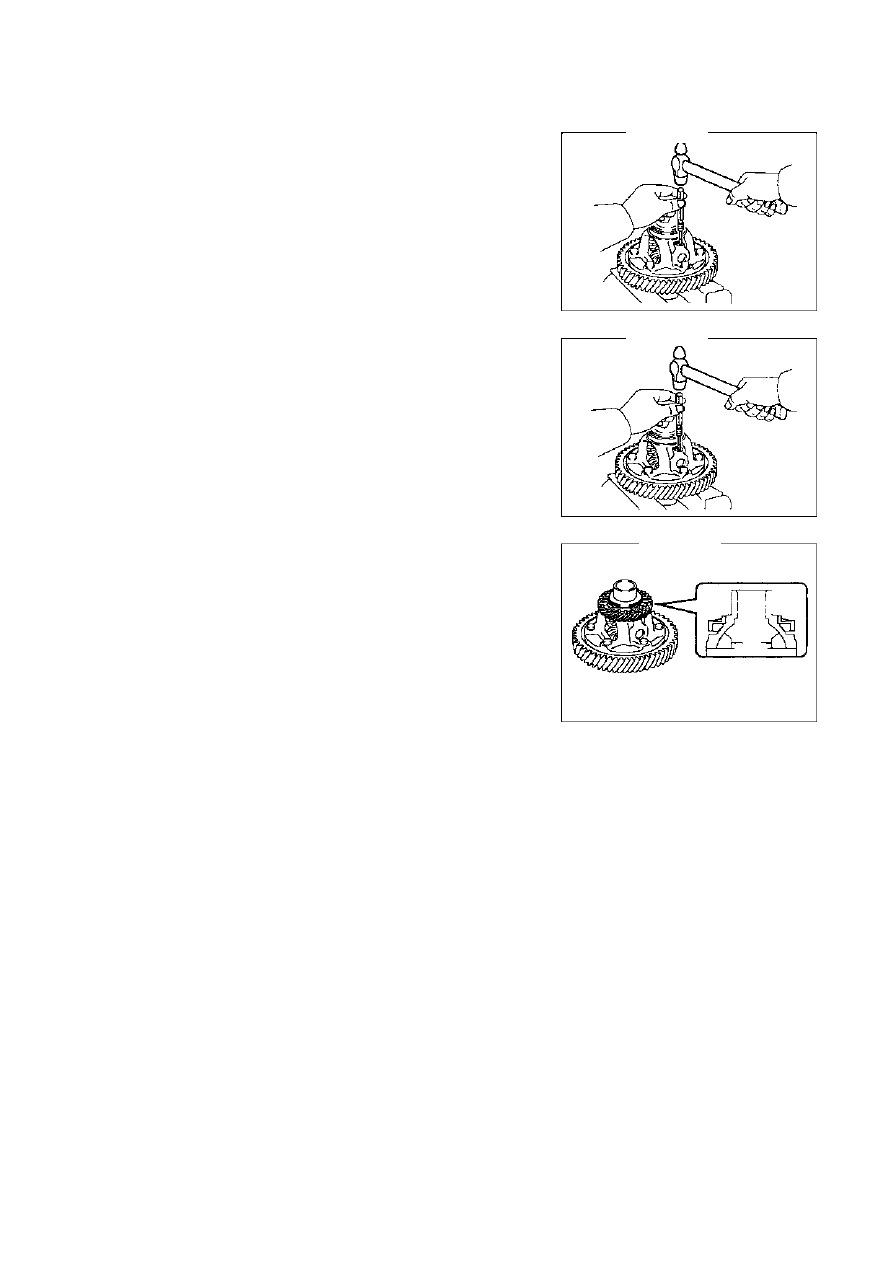

Установите две шестерни осевых валов и их прокладки
в  корпус  дифференциала,  затем  закрутите  две
планетарные  передачи  и  их  прокладки  в  корпус
дифференциала  и  вал  планетарной  передачи,  затем
установите  новый  эластичный  цилиндрический  штырь
как показано на рисунке 527.

Установите кольцо шестерни дифференциала в
направлении, указанном на рисунке 528, и закрутите
болты дифференциала.

Установите приводную шестерню, в указанном на
рисунке 529 направлении.



Рис.527.

Рис.528.

Рис.529.
