178

Трансмиссия—Разборка



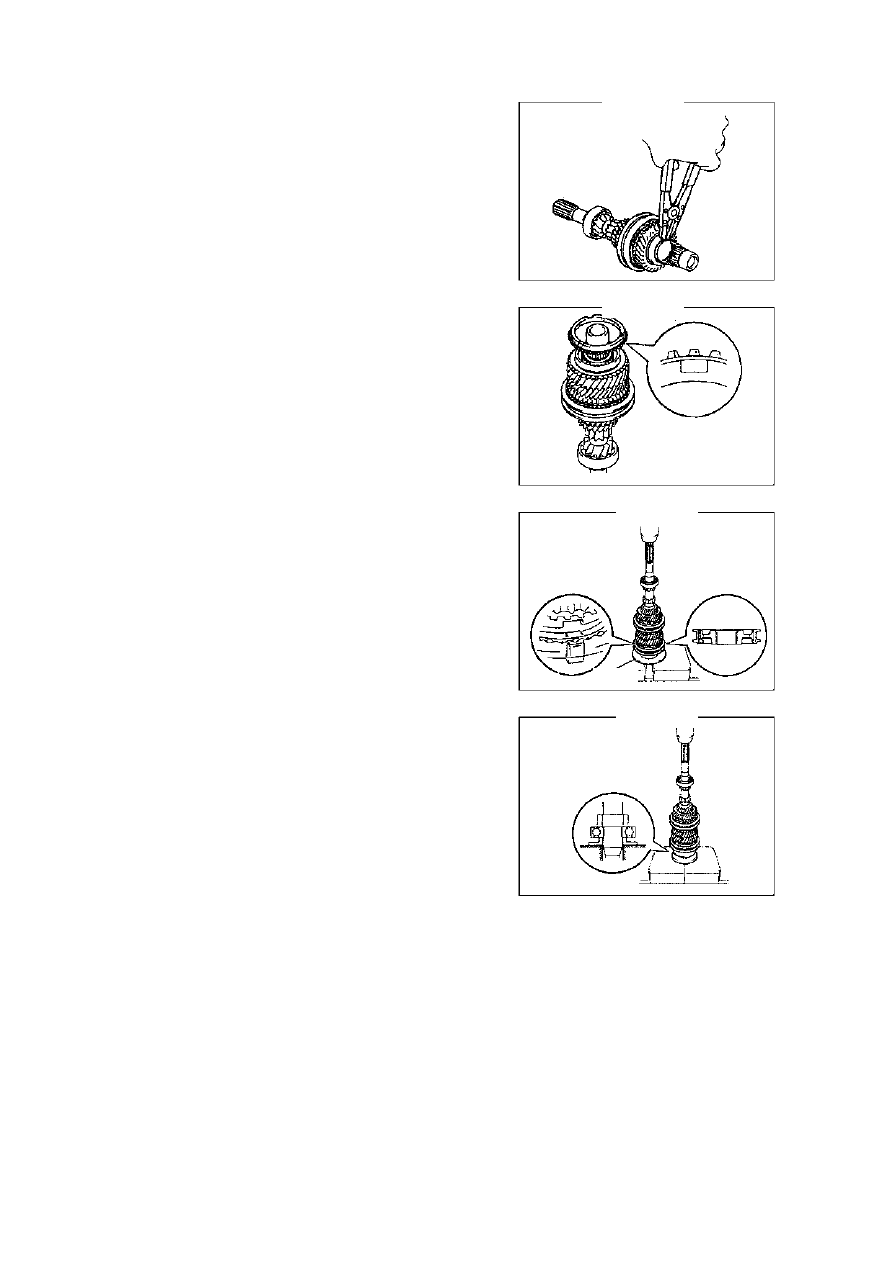

Установите пружину этим же методом (рис.500).

Установите роликовый подшипник, пятую передачу,
синхрон пятой передачи указанным выше методом
(рис.501).

Установите синхронизатор прессом, в указанном на
рисунке 502 направлении.

Запрессуйте радиальный подшипник (рис.503).



Рис.500.

Рис.501.

Рис.502.

Рис.503.



179

Трансмиссия—Разборка



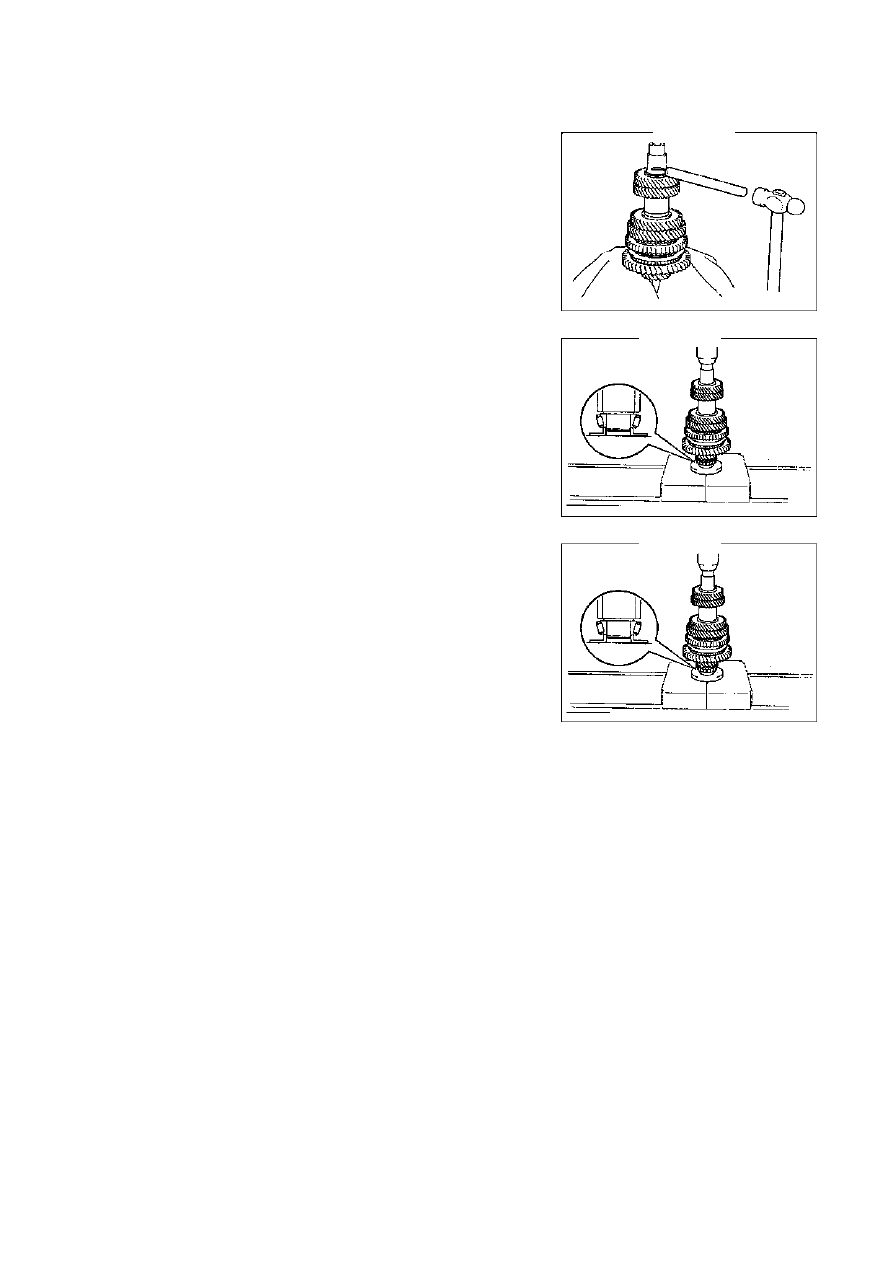

Запрессуйте новую пружину на входной вал, в
направлении, показанном на рисунке 504.

Запрессуйте передний конический подшипник на
выходной вал указанным на рисунке 505 методом.
Примечание: убедитесь, что внутреннее кольцо
подшипника стало на место.

Запрессуйте задний конический подшипник на выходной
вал указанным выше методом (рис.506).
Примечание: убедитесь, что внутреннее кольцо
подшипника стало на место.



Рис.504.

Рис.505.

Рис.506.



180

Трансмиссия—Разборка



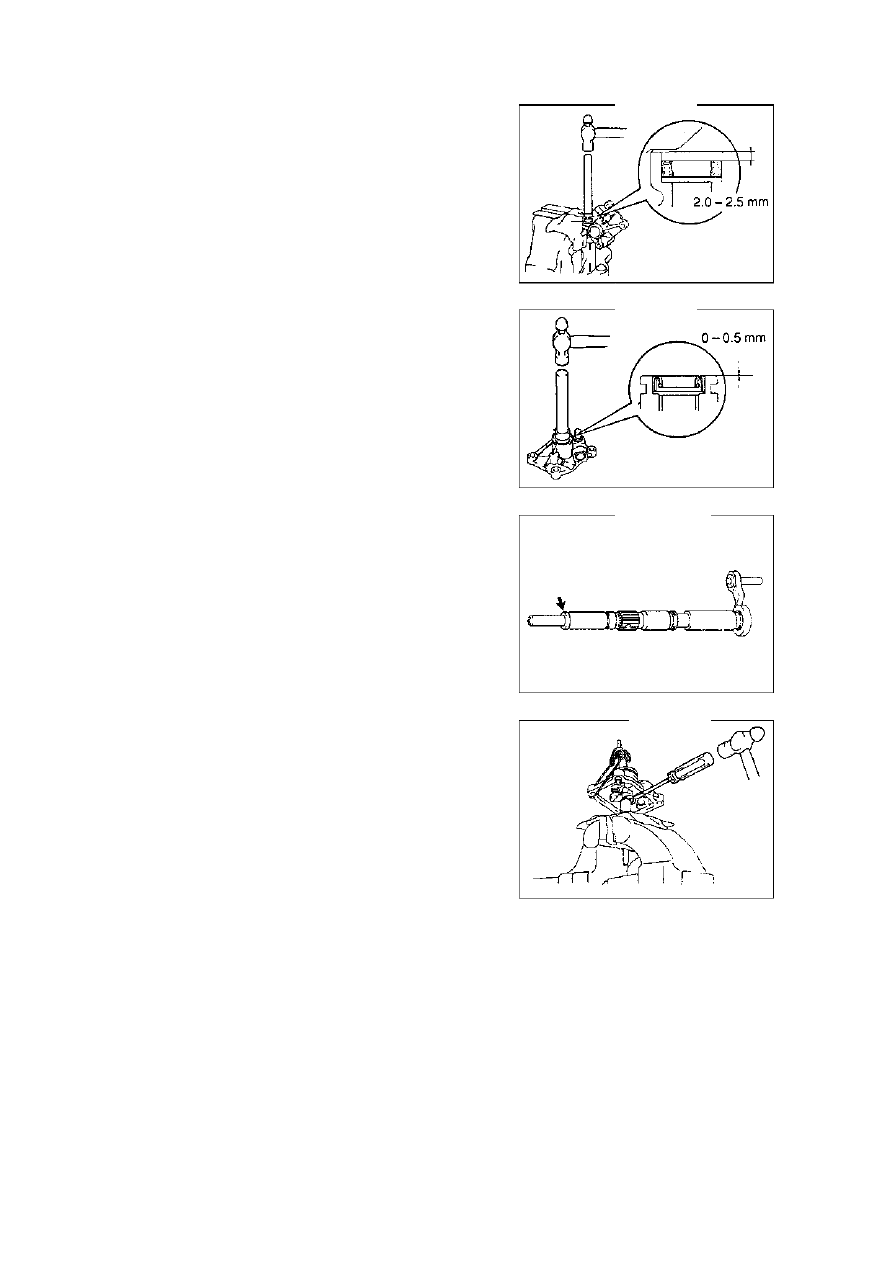

Установите  сальник  крышки  показанным  на  рисунке 507
методом,  расстояние  от  поверхности  сальника  до
поверхности отверстия после запрессовки 2.0-2.5

 мм

.

Установите второй сальник как показано на рисунке 508,
расстояние  от  поверхности  сальника  до  поверхности
отверстия после запрессовки 0-0.5

 мм

.

Установите

прокладку

направляющего

вала

и

пылезащитную  крышку  вала,  затем  установите  их  в
крышку переключения (рис.509).

Установите новую пружину на вал включения задней
передачи как показано на рисунке 510.



Рис.507.

Рис.508.

Рис.509.

Рис.510.



181

Трансмиссия—Разборка



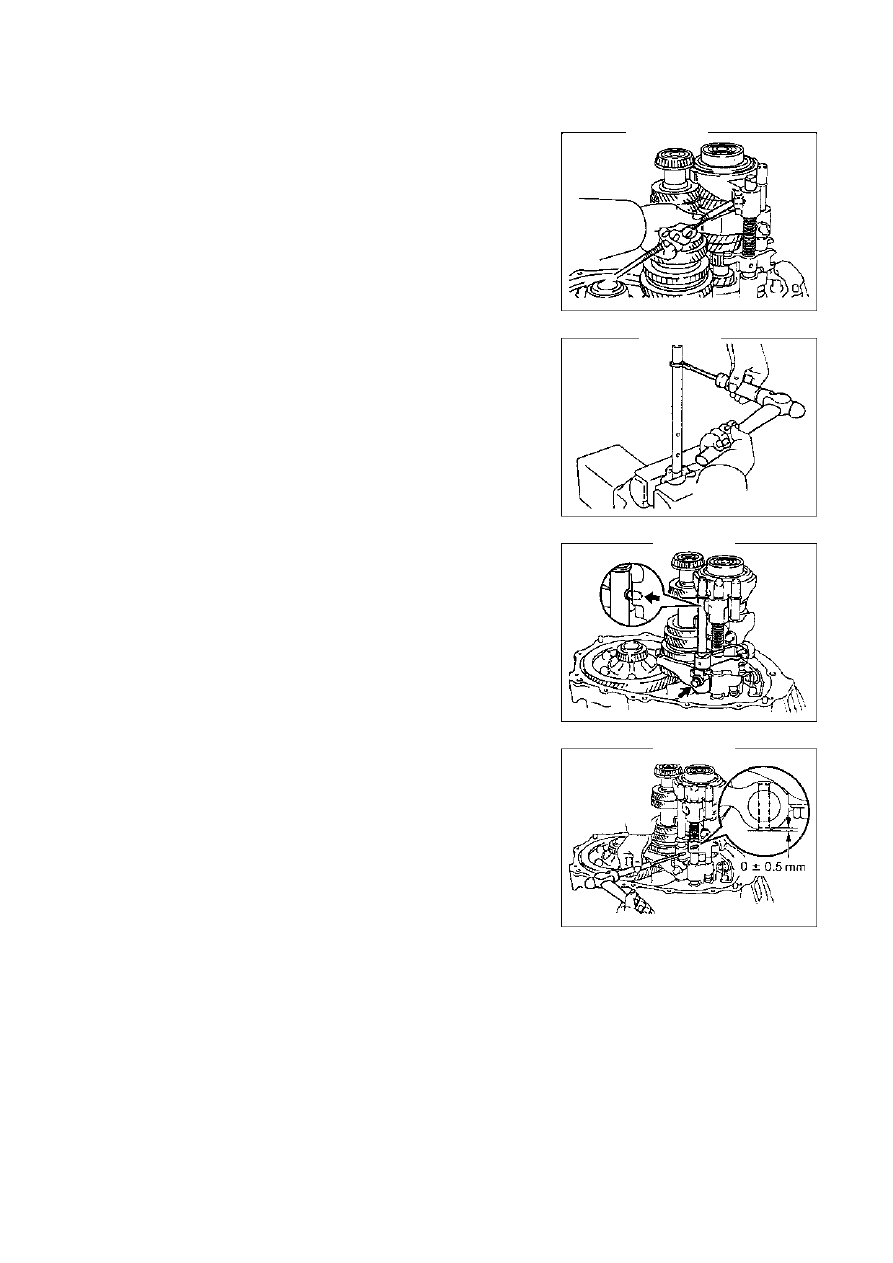

Установите две новые пружины вала вилки и установите
блокирующий штырь в указанное на рисунке 511
положение.

Установите две новые пружины вала вилки как показано
на рисунке 512.

Установите  на  вал  вилки  первой  и  второй  передачи,
установите  вал  вилки  в  крышку  первой  и  второй
передачи,  затем  установите  первый  и  второй
направляющий  блок,  затяните  болты,  момент  затяжки
16 Нм.

Установите эластичный цилиндрический штырь как
показано на рисунке 514.



Рис.511

Рис.512.

Рис.513.

Рис.514.
