7. Установите блок управления гидравликой и
скобу.



(a) Установите блок управления гидравликой и скобу

резьбовой крышкой и болтами (рис.395).
Момент затяжки: 19 Нм

(b) Как показано на рисунке 396, используйте

специальный инструмент для установки масляной
трубки в правильное положение на блоке управления
гидравликой.
Момент затяжки: 15 ± 2 Нм (c)  Подключите
соединение блока управления гидравликой.

(d) Установите болт и подключите разъем.

8.  Установите прокладку правого переднего
крыла.
9.  Установите правое переднее колесо.



10. Залейте тормозную жидкость в бачок.

11.

Спустите воздух из насоса

.

12.

Спустите воздух из трубок тормозов

.

13.

Проверьте уровень жидкости в бачке

.

14.

Проверьте утечки тормозной жидкости

.

15. Используйте тестер для проверки блока

управления гидравликой.

Передняя часть
цилиндра

Задняя часть

цилиндра



Подключите
2# трубку




Передние левые



Передние правые



Подключите 2#
трубку

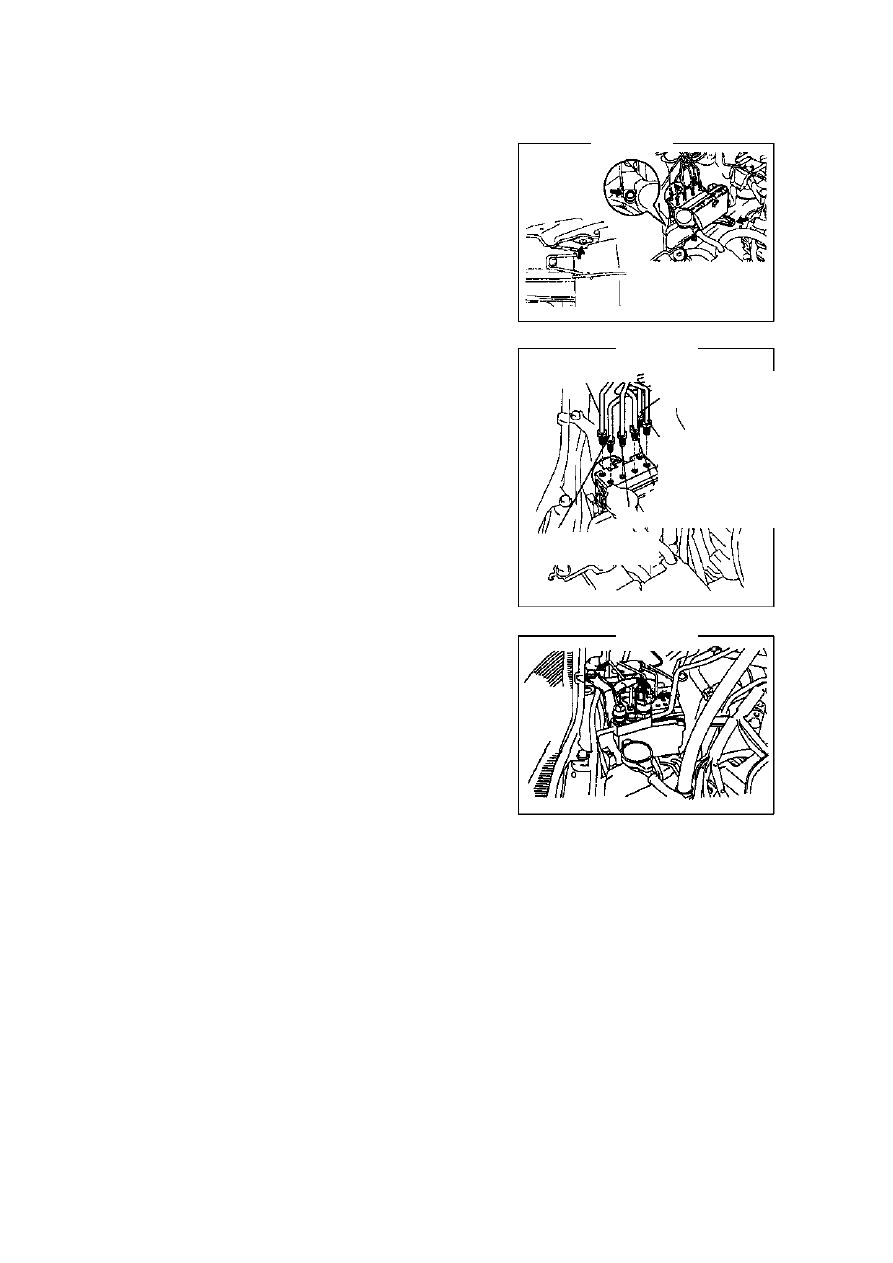

Рис.395.

Рис.396.

Рис.397.



147

Тормоз--Датчик скорости переднего колеса



Датчик скорости переднего
колеса

Замена



Совет: процесс замены правой части идентичен

левой.

1.  Снимите передние колеса.
2.  Снимите прокладку левого крыла.
3.  Снимите датчик скорости левого переднего колеса.



(a) Снимите резиновый зажим и жгут проводов датчика

скорости с зажима кузова.

(b) Снимите разъем датчика (рис.398).
(c) Снимите 2 болта зажима проводов с кузова и

амортизатора (рис.399).

(d) Снимите болт и левый передний датчик (рис.400).

Примечание: не кладите посторонние предметы
на датчик.

4. Установите датчик скорости левого переднего
колеса.



(a) Используйте болт для установки датчика.

Момент затяжки: 8.0 Нм
Примечание: не кладите посторонние предметы
на датчик.

(b) При помощи 2 болтов установите зажим проводов

датчика на кузов и амортизатор (рис.401).
Болт А: 9.0 Нм
Болт В: 29 Нм

(c)  Подключите разъем датчика скорости (рис.402).
(d)  Установите резиновый зажим и жгут проводов датчика

скорости на кузов и зажим.



5.  Установите прокладку переднего левого крыла.
6.  Установите передние колеса.

Момент затяжки: 103 ± 10 Нм

7.  Проверьте сигнал датчика скорости ABS.



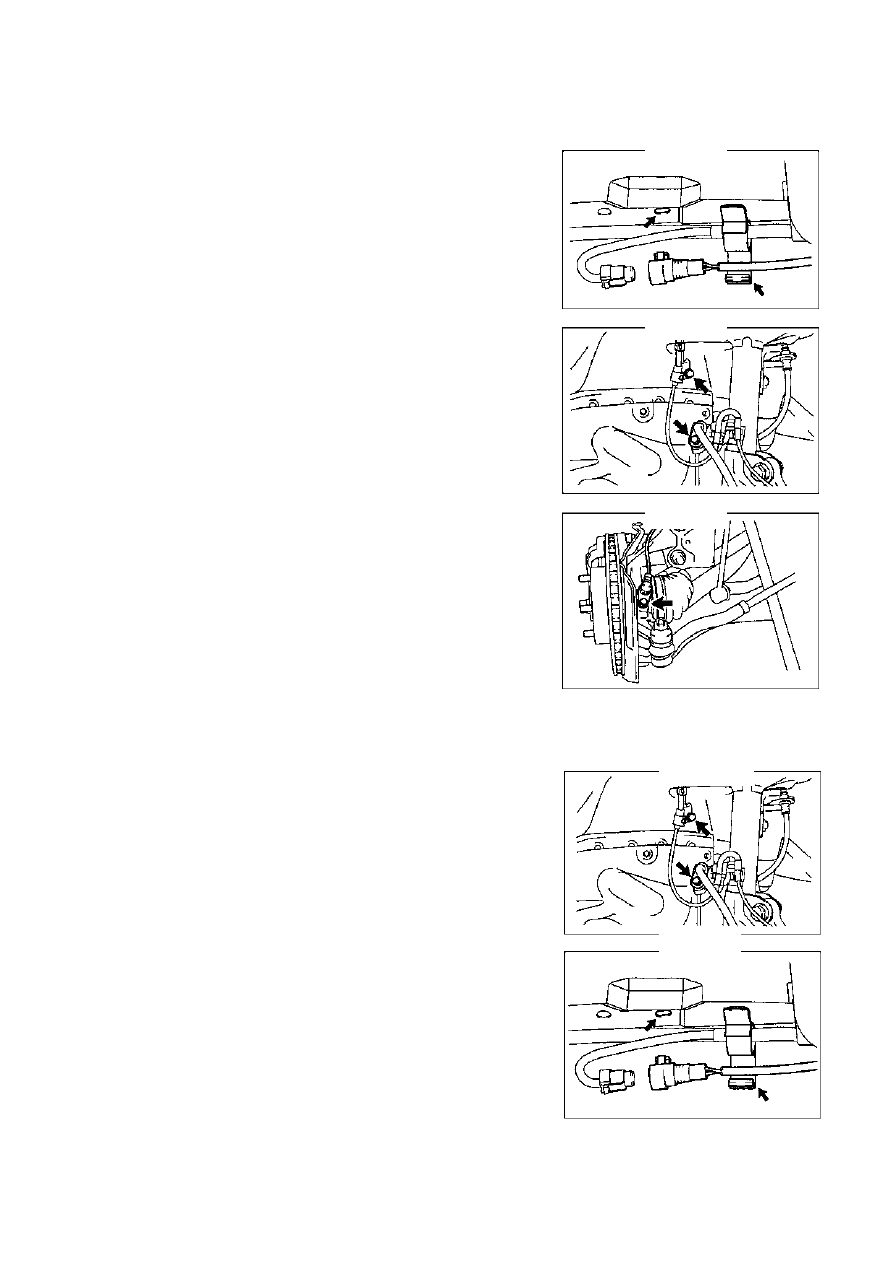

Рис.398

Рис.399.

Рис.400.

Рис.401.

Рис.402.



148

Тормоз--Датчик скорости задних
колес



Датчик скорости задних
колес

Замена



Совет: процесс замены правой части идентичен

левой.

1.  Снимите задние колеса.
2.  Снимите провода датчика скорости задних колес.

Снимите разъем датчика скорости задних колес (рис.403).

3.  Снимите левый задний насос.
4.  Снимите задний тормозной диск.
5.  Снимите левую заднюю ступицу и подшипник



(см.ст.125).

.

6.  Снимите датчик скорости задних колес.

(a) Закрепите заднюю ступицу тисками с мягкой
прокладкой.

Примечание: при замене ступицы, необходимо
интенсивно потрясти ее для снимания.

(b) Используйте пробойник и молоток для выбивания
двух штырей.
(c) Используйте специальный инструмент и 2 болта

(M12*1.5) для снятия датчика скорости задних колес
со ступицы (рис.404).

Примечание:
•  Если статор датчика поврежден, замените

ступицу.

•  Не царапайте поверхность ступицы и датчик

скорости.

7. Установите датчик скорости задних колес.

(a)  Промойте  поверхность  контакта  задней  ступицы  и

нового датчика скорости задних колес.

(b)  При  установке  датчика  устанавливайте  разъем

датчика  в  направлении  нижней  части  автомобиля
(рис.405).



Спец.

инст-

Болт



Болт

Спец. инст-т

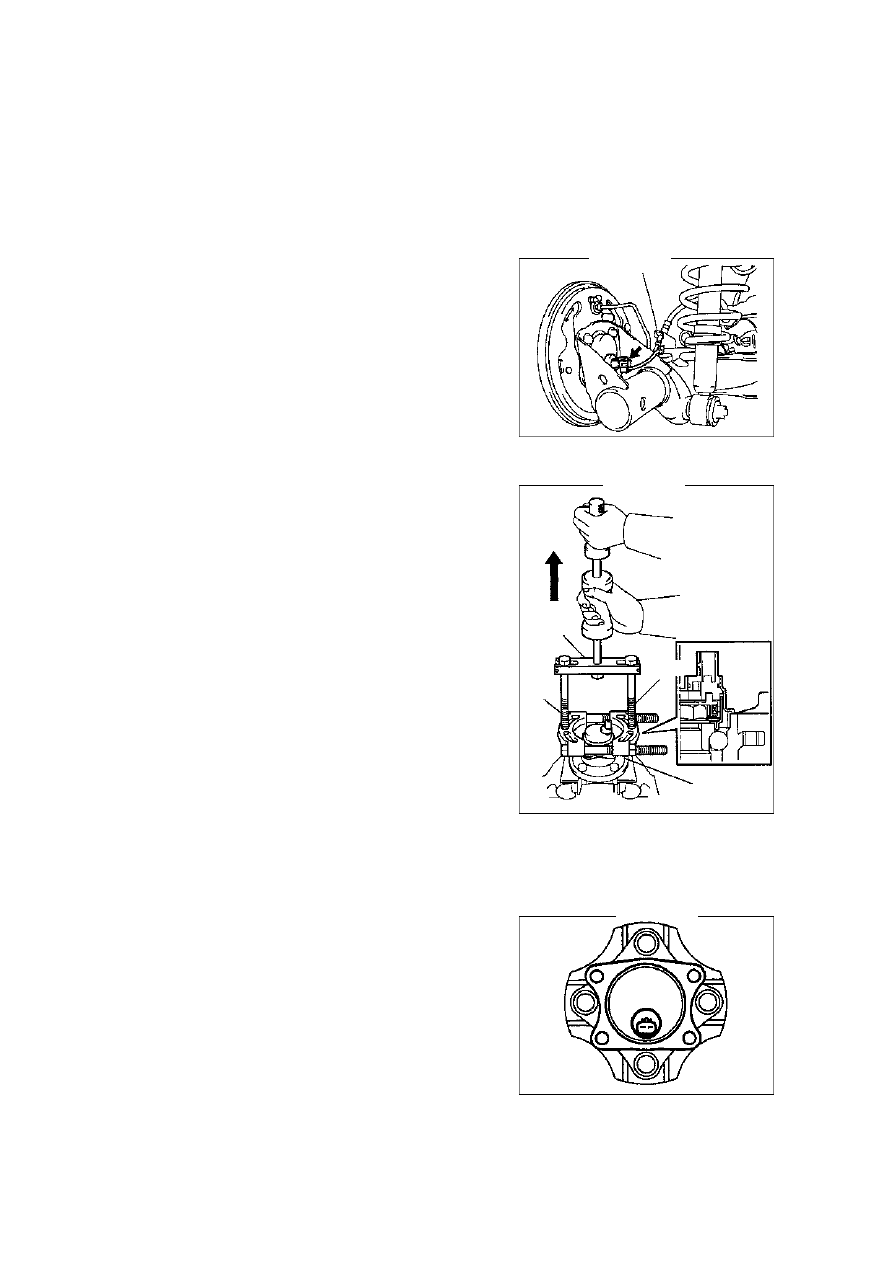

Рис.403.

Рис.404.

Рис.405.



149

Тормоз--Датчик скорости задних колес



(c) Используйте специальный инструмент и нажмите

для установки датчика скорости задних колес на
заднюю ступицу (рис.406).

Примечание:
•  Не стучите молотком по датчику скорости

задних колес.

•  Убедитесь в отсутствии посторонних предметов

на датчике.

•  Прижимайте датчик скорости задних колес

прямо и медленно.



8.  Установите левую заднюю ступицу и подшипник,



(см.ст.125).



9.  Установите тормозной диск.



10. Установите левый задний насос.
11. Установите жгут проводов датчика скорости задних

колес.

12. Установите задние колеса.

Момент затяжки: 103 ± 10 Нм

13. Проверьте и отрегулируйте колеса.
14. Проверьте сигнал датчика скорости ABS.

Спец.

инст-т



Рис.406.
