138

Тормоз--Передний тормоз



13. Проверьте насос и поршень

Проверьте наличие ржавчины или царапин в цилиндре
насоса и поршне.

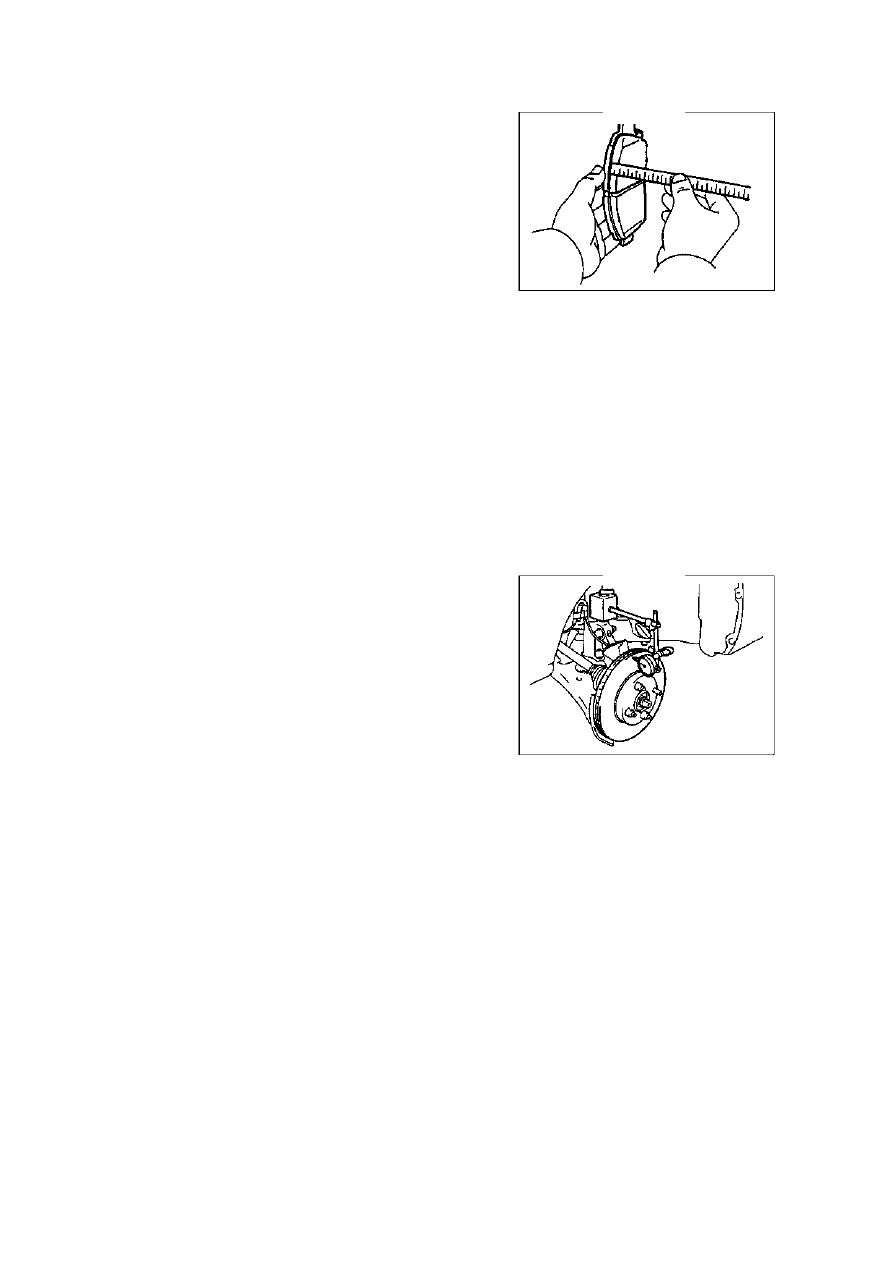

14. Проверьте толщину колодок (рис.376).

Измерьте толщину тормозных колодок.
Стандартная толщина: 11.00

 мм



Минимальная толщина: 1.0

 мм



15. Проверьте опорную пластину тормозной колодки

Проверьте упругость, отсутствие износа и трещин, удалите ржавчину, пыль и посторонние
частицы.

16. Проверьте толщину тормозного диска

Измерьте толщину тормозного диска сантиметром.
Стандартная толщина: 25.00

 мм



Минимальная толщина: 23.0

 мм



17. Снимите передний тормозной диск

(a) Сделайте отметку на соответствующем месте диска и ступицы.
(b) Снимите тормозной диск.

18. Установите тормозной диск

Совет: выберите место с минимальным биением для установки тормозного диска.

19. Проверьте биение тормозного диска

(a) Временно зафиксируйте диск гайкой ступицы.

Момент затяжки: 103 ± 10 Нм

(b) При  помощи  сантиметра  измерьте  биение  диска  в

положении 10 мм от наружного края диска.

Максимальное биение: 0.05

 мм

 (рис.377).

(c) Если биение равняется или превышает максимальное

значение, проверьте осевой зазор подшипника, затем
биение ступицы, если они в порядке, отрегулируйте
биение диска до допустимого.

20. Временно зафиксируйте выпускной болт

Временно закрепите выпускной болт насоса переднего тормоза.

21. Установите прокладку поршня

(a) Нанесите гликолевую смазку на основе литиевого мыла на новую прокладку поршня.
(b) Установите прокладку поршня насоса.

Примечание: не давите на поршень для установки.

22. Установите поршень в насос

(a) Нанесите гликолевую смазку на основе литиевого мыла на поршень.
(b) Установите поршень в насос.

Примечание: не давите на поршень для установки.



Рис.376.

Рис.377.



139

Тормоз--Передний тормоз

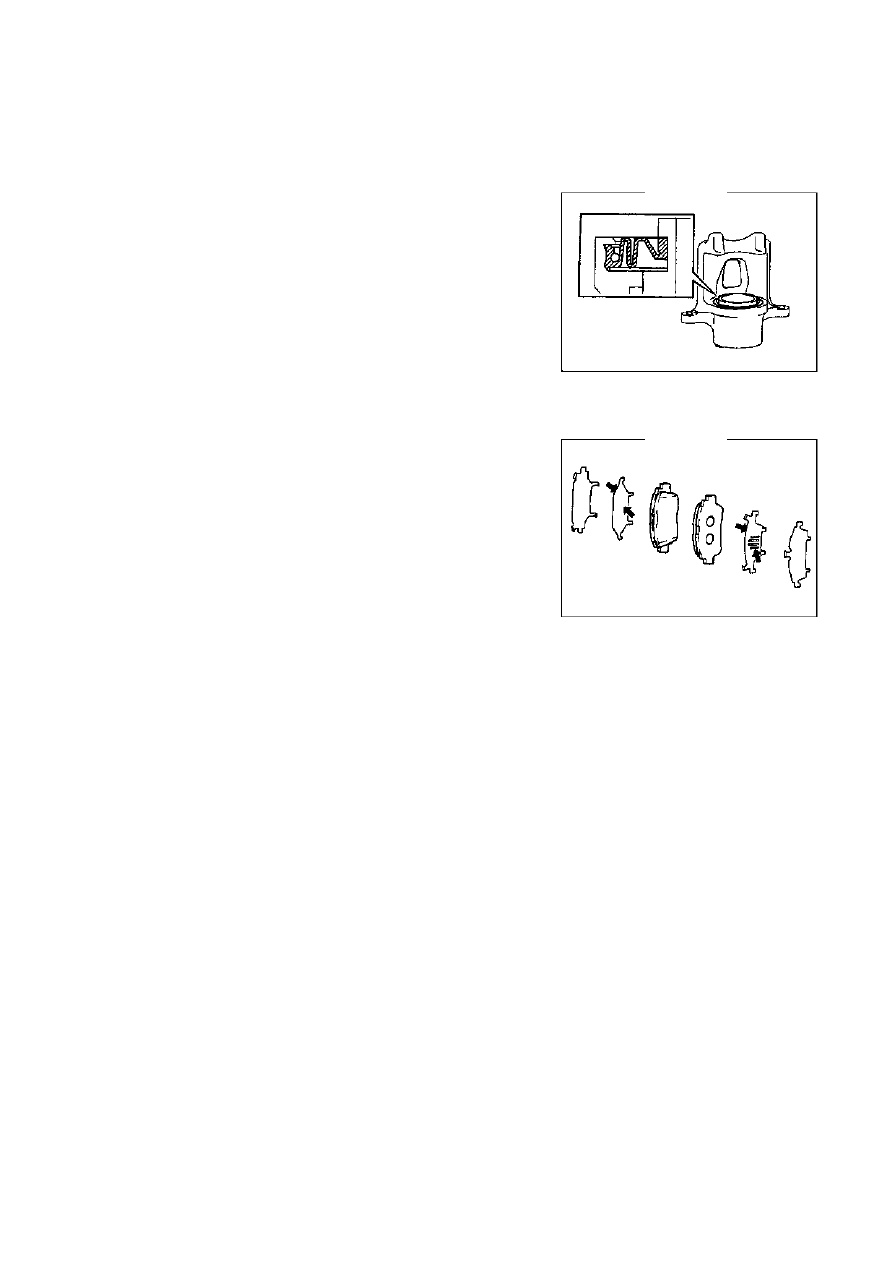

23.Установите пыльник насоса (рис.378).

(a) После  нанесения  смазки  на  пыльник  насоса,

установите его в насос.
Совет: пыльник должен быть установлен в насос
плотно.

(b) Используйте ключ для установки фиксирующего
кольца.

Примечание: Не повредите пыльник.

24. Установите скобу насоса.

Используйте два болта для установки скобы насоса.
Момент затяжки: 106 ± 10 Нм

25. Установите пыльник скобы насоса.

(a) Нанесите смазку на новый пыльник.
(b) Установите два пыльника на скобу насоса.

26. Установите скользящий штырь насоса.

(a) Нанесите  смазку  на  скользящую  часть  и  скользящий

штырь.

(b) Установите два скользящих штыря на скобу насоса.



27. Установите опорную пластину тормозной колодки
(рис.379).
28. Установите тормозную колодку. Примечание: при

замене колодки одновременно меняйте прокладку.
(a) Нанесите смазку на обе стороны прокладки.
(b) Установите прокладку на каждую колодку.
(c) При сборке внутренних колодок, датчик износа должен располагаться лицом вверх.

Примечание: не наносите масло или смазку на поверхность колодок и диска.

29. Установите тормозной насос.

(a) При помощи двух болтов установите насос.

Момент затяжки: 34 ± 3 Нм

(b) Используйте болт для установки новой прокладки и тормозного шланга.

Момент затяжки: 30 ± 3 Нм
Совет: Прокладка имеет 2 типа: одно - и двухлистовая.
Мягкая трубка должна прочно устанавливаться в отверстии насоса.

30. Добавьте тормозную жидкость в бачок.
31. Спустите воздух из насоса.
32. Спустите воздух из трубок тормозов.
33. Проверьте уровень жидкости в бачке.
34. Проверьте утечки тормозной жидкости.
35. Установите передние колеса.

Момент затяжки: 103 ± 10 Нм



Рис.378.

Рис.379.



140

Тормоз--Задний тормоз



Задний тормоз
Ремонт



Совет: Процедура ремонта правой стороны идентична левой.

1.  Снимите задние колеса.
2.  Слейте тормозную жидкость.

Примечание: избегайте проливания тормозной жидкости на окрашенные поверхности,
при проливании начисто протирайте.

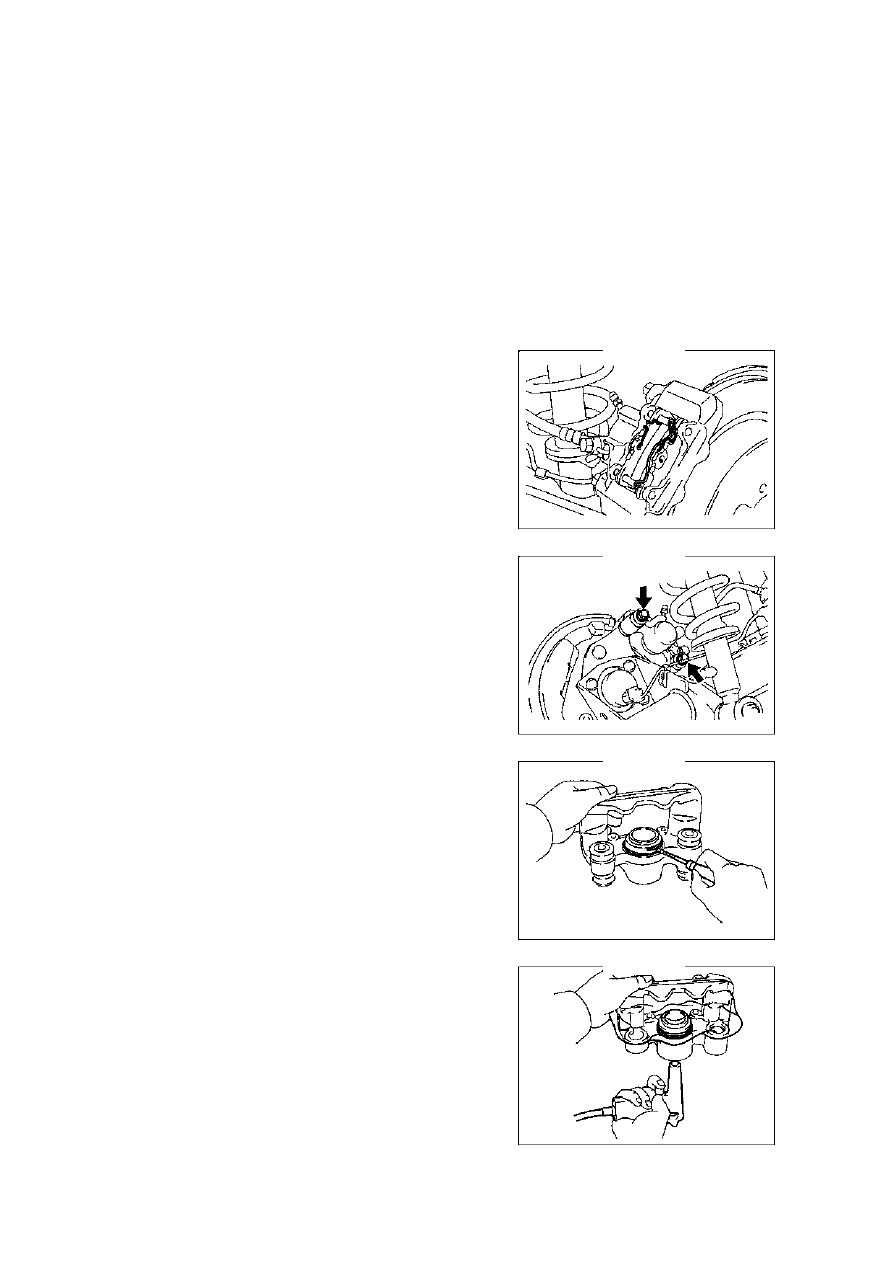

3.  Снимите тормозные колодки задних колес (рис.380).

(a) Снимите зажим антивибрационной пружины.
(b) Снимите два направляющих штыря колодок и колодки с

прокладками.

(c) Снимите прокладки с каждой колодки.

4.  Снимите левый задний насос (рис.381).

(a) Снимите штуцер, болт и прокладку тормозного шланга

насоса, снимите шланг.
Совет: Прокладка имеет 2 типа: одно- и
двухлистовая

(b) Снимите 2 болта и насос.

5.  Снимите втулку насоса.

Снимите две втулки насоса.

6.  Снимите пылезащитную втулку заднего тормоза.

Снимите три пылезащитные втулки.

7.  Снимите пыльник насоса.

При помощи отвертки снимите кольцо пыльника (рис.382).

8. Снимите поршень насоса.



(a) Проложите тряпку между поршнем и насосом.
(b) Используйте сжатый воздух для снимания поршня из

насоса (рис.383).
Внимание: при использовании сжатого воздуха, не
держите пальцы спереди поршня.
Примечание: избегайте разбрызгивания тормозной
жидкости.

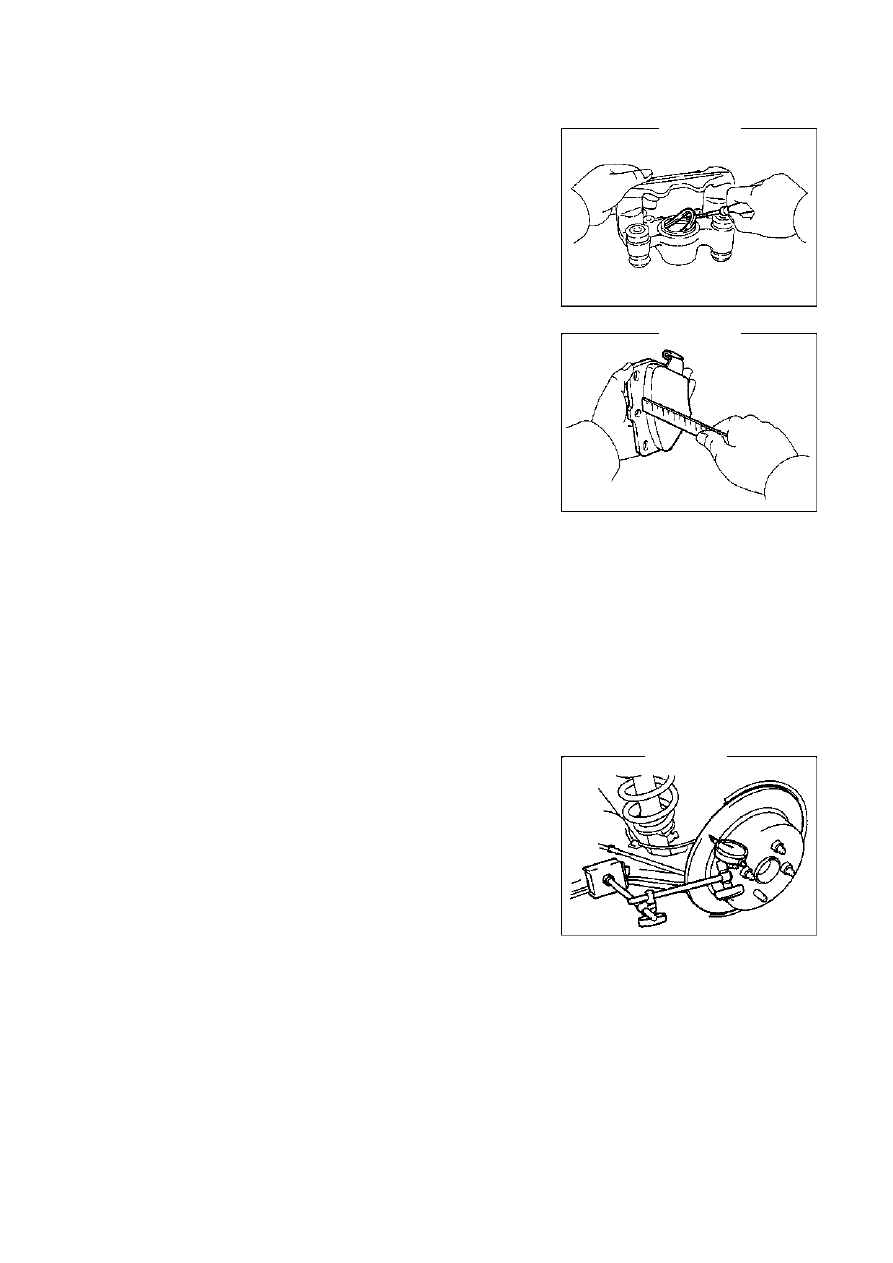

9. Снимите прокладку поршня рис.384.



Рис.380.

Рис.381.

Рис.382.

Рис.383.



141

Тормоз--Задний тормоз



При помощи отвертки снимите прокладку поршня насоса.
Примечание: Не повредите стенку и паз цилиндра.

10.

Снимите выпускной болт насоса

.

11.  Проверьте пыль и царапины на поршне и насосе.

12.

Проверьте толщину колодок

.

Измерьте толщину тормозных колодок (рис.385).
Стандартная толщина: 10.0

 мм



Минимальная толщина: 1.0

 мм



13.  Проверьте толщину тормозного диска.

Измерьте толщину тормозного диска сантиметром.
Стандартная толщина: 9.0

 мм



Минимальная толщина: 8.0

 мм



14.  Снимите задний тормозной диск.

(a) Сделайте отметку на соответствующем месте диска и
ступицы.
(b) Снимите диск.

15.  Установите тормозной диск.

Совет:  выберите  место  с  минимальным  биением

для установки тормозного диска.

16.  Проверьте биение тормозного диска (рис.386).

(a) Временно зафиксируйте диск гайкой ступицы.

Момент затяжки: 103±10 Нм

(b) При  помощи  сантиметра  измерьте  биение  диска  в

положении 10 мм от наружного края диска.
Максимальное биение: 0.15

 мм



(c) Если

биение

равняется

или

превышает

максимальное  значение,  проверьте  осевой  зазор
подшипника,  затем  биение  ступицы,  если  они  в
порядке,

отрегулируйте

биение

диска

до

допустимого.

17. Временно зафиксируйте выпускной болт.

Временно закрепите выпускной болт насоса заднего
тормоза.

18.  Установите прокладку поршня.

(a) Нанесите  гликолевую  смазку  на  основе  литиевого

мыла на новую прокладку поршня.

(b) Установите прокладку поршня насоса.



Рис.384.

Рис.385.

Рис.386.
