142

Тормоз--Задний тормоз

19.  Установите поршень в насос

(a) Нанесите гликолевую смазку на основе литиевого

мыла на поршень.

(b) Установите поршень в насос.

Примечание: не давите на поршень для
установки.

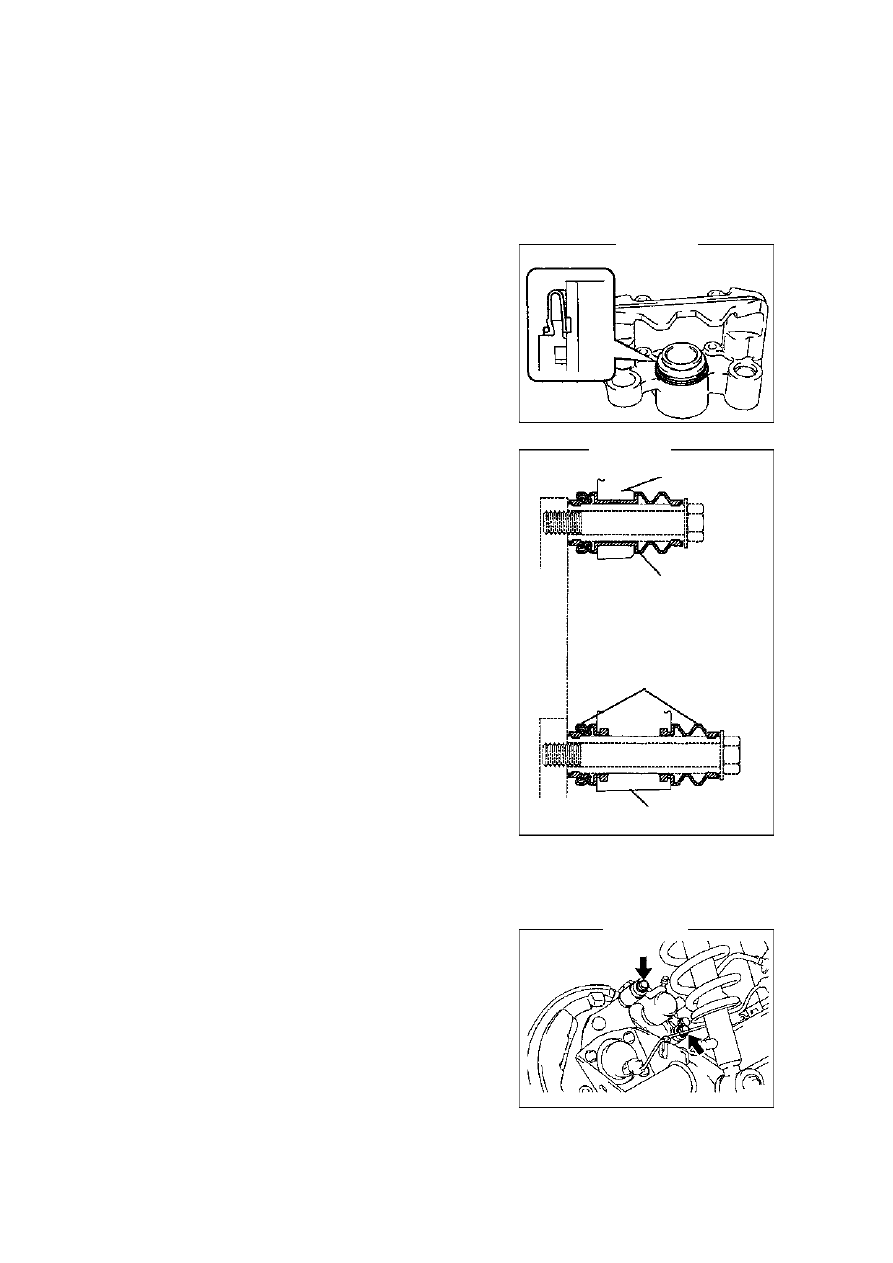

20.  Установите пыльник насоса (рис.387).

(a) Нанесите гликолевую смазку на основе литиевого

мыла на пыльник.

(b) Установите пыльник в насос.

Совет: пыльник должен быть установлен в насос
плотно.

(c) Используйте отвертку для установки фиксирующего
кольца.

Примечание: Не повредите пыльник.

21.  Установите пылезащитные втулки заднего тормоза
(рис.388).

(a) Нанесите гликолевую смазку на основе литиевого

мыла на поверхность втулок.

(b) Установите три втулки в насос.

22. Установите втулки скобы насоса.

Установите две втулки скобы насоса.

23. Установите насоса.

(a) Установите насос двумя болтами (рис.389).

Момент затяжки: 47 ± 4 Нм

(b) Установите новую прокладку и тормозной шланг
болтом.

Момент затяжки: 30 ± 3Нм
Совет:
•  Прокладка имеет 2 типа: одно- и двухлистовая.
•  Мягкая трубка должна прочно устанавливаться

в отверстии насоса.

Пыльник








Пыльник

        Насос



Насос



Рис.387.

Рис.388.

Рис.389.



143

Тормоз--Задний тормоз



24. Установите тормозную колодку.

Примечание: при замене колодки одновременно меняйте прокладку.
(a) Нанесите смазку на обе стороны прокладки.
(b) При сборке внутренних колодок, датчик износа должен располагаться лицом вверх.

Примечание: не наносите масло или смазку на
поверхность колодок и диска.

(c) Установите два направляющих штыря и тормозные
колодки.

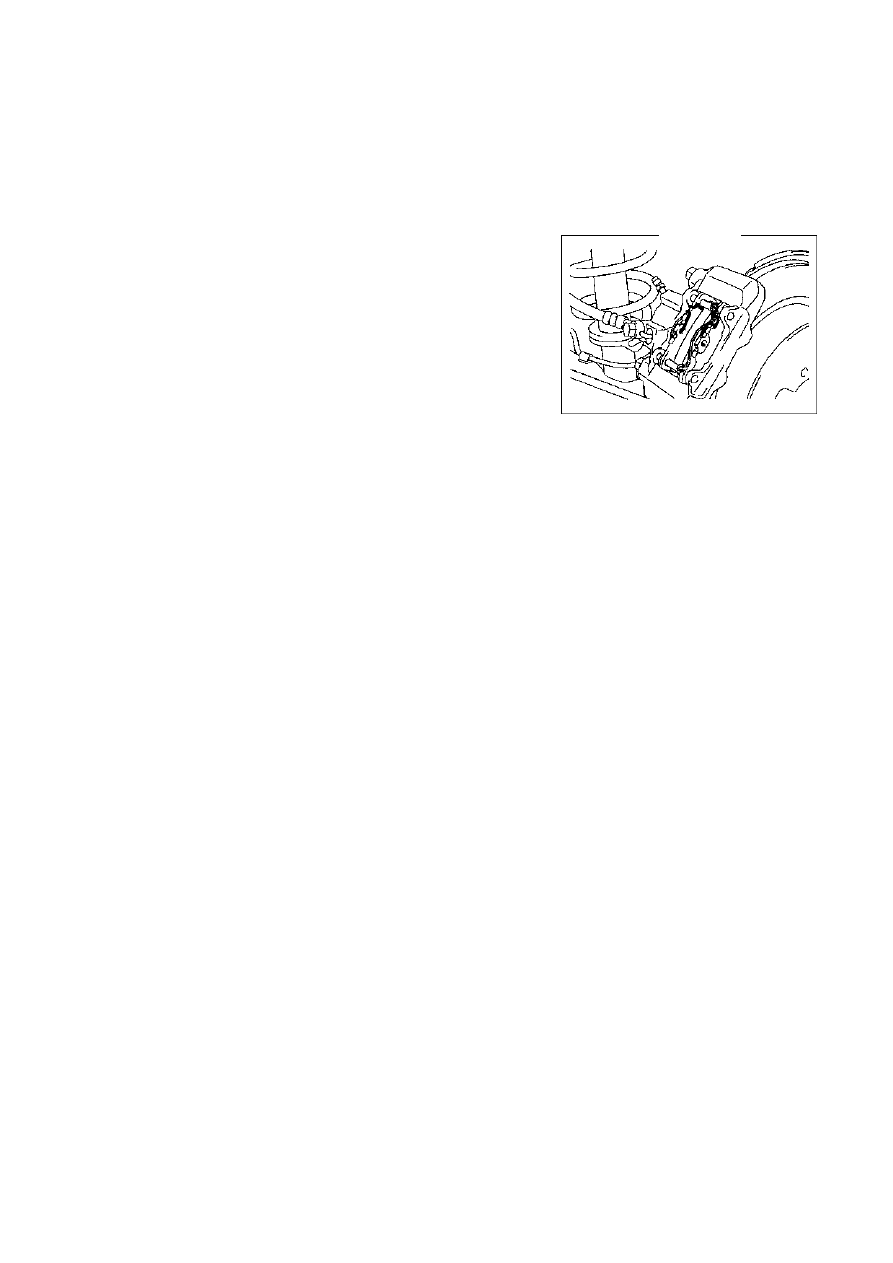

(d) Установите зажим антивибрационной пружины
(рис.390).



25.  Добавьте тормозную жидкость в бачок.
26.  Спустите воздух из насоса

 (см.ст.131).



27.  Спустите воздух из трубок тормозов

 (см.ст.131).



28.  Проверьте уровень жидкости в бачке.
29.  Проверьте утечки тормозной жидкости.
30.  Установите задние колеса.

Момент затяжки: 103 ± 10 Нм



Рис.390.



144

Тормоз--Блок управления гидравлическим давлением



Блок управления гидравликой (с ABS)
Проверка на автомобиле



1. Подключите тестер

(a) Подключите тестер к DLC3.
(b) Запустите двигатель на холостой скорости.
(c) Тестер должен выбрать режим активного теста “Active test”.

Совет: подробности см. в инструкции к тестеру.

2. Проверьте работу гидравлики.

(a) Запустите реле мотора и проверьте рабочий звук мотора гидравлики.
(b) Остановите реле мотора.
(c) Нажмите педаль тормоза на 15 минут, и проверьте невозможность нажатия педали.
(d) Запустите реле мотора и проверьте отсутствие импульсов на педали тормоза.

Примечание: время включенности реле не должно превышать 5 секунд, если
необходимо длительное использование, интервал между включениями – не менее 20
секунд.

(e) Остановите реле мотора и отпустите педаль.

3. Проверьте работу правого переднего колеса.

Примечание: запрещается включать электромагнитный клапан в следующих ситуациях.
(a) Выполняйте следующие операции при нажатой педали тормоза.
(b) Включите одновременно клапаны SFRH и SFRR и проверьте невозможность нажатия педали

тормоза.
Примечание: время включенности реле мотора не должно превышать 5 секунд, если
необходимо длительное использование, интервал между включениями – не менее 20
секунд.

(c) Выключите одновременно клапаны SFRH и SFRR и проверьте возможность нажатия педали

тормоза.

(d) Включите одновременно клапаны SFRH и SFRR и проверьте возможность возврата педали

тормоза.
Примечание: время включенности реле мотора не должно превышать 5 секунд, если
необходимо длительное использование, интервал между включениями – не менее 20
секунд.

(e) Отключите реле мотора и отпустите педаль тормоза.

4. Проверьте работу других колес.

Проверьте клапаны других колес такой же процедурой.
Совет:
Левое переднее колесо: SFLH,SFLR
Правое заднее колесо: SRRH,SRRR
Левое заднее колесо: SRLH, SRLR

Замена



1.  Слейте тормозную жидкость.

Примечание: избегайте проливания тормозной жидкости на окрашенные поверхности,
при проливании начисто протирайте.

2.  Снимите правое переднее колесо.



145

Тормоз--Блок управления гидравлическим давлением



3.  Снимите прокладку крыла заднего колеса.

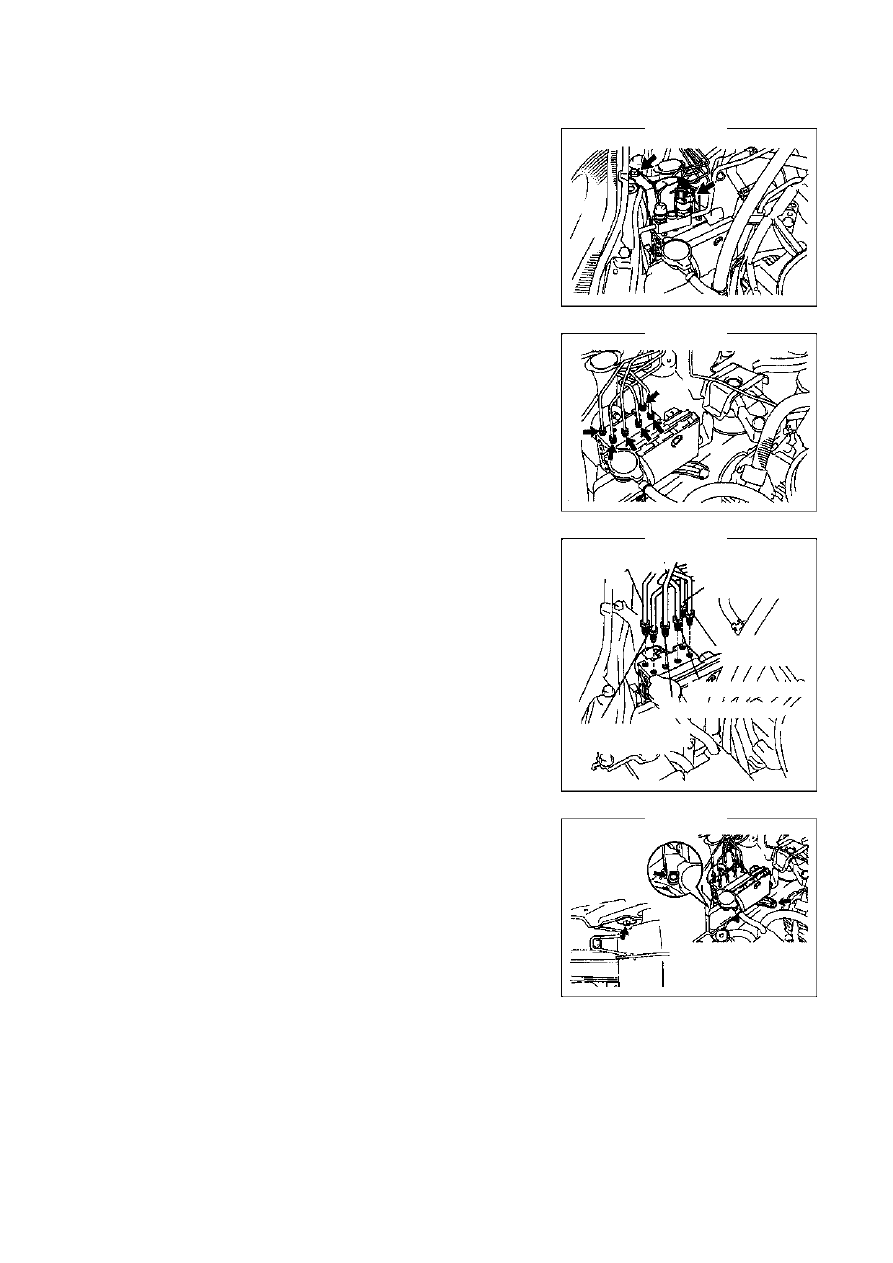

4.  Снимите блок управления гидравликой и скобу
(РИС.391).



(a) Снимите крепление и болт.
(b) Поверните болт крепления блока управления

гидравликой, и снимите крепление.

(c) Используйте специальный инструмент для снятия

масляной трубки блока управления гидравликой
(рис.392)..

(d) Промаркируйте наклейками трубки масла и привяжите

их (рис.393).

(e) Снимите резьбовые крышки, два болта и блок

управления гидравликой со скобой.

5. Снимите блок управления гидравликой.



Снимите три болта и блок управления гидравликой со
скобы.

6. Установите блок управления гидравликой.

Установите три болта и блок управления гидравликой на
скобу  (рис.394).
Момент затяжки: 4.7 Нм

1
4
9



Connect the back
^of main cylinder



Connect 2#
brake pipe



Connect the front left



Connect the front right



Рис.391.

Рис.392.

Рис.393.

Рис394.
