134

Тормоз--Вакуумный усилитель



Вакуумный усилитель

Проверка на автомобиле



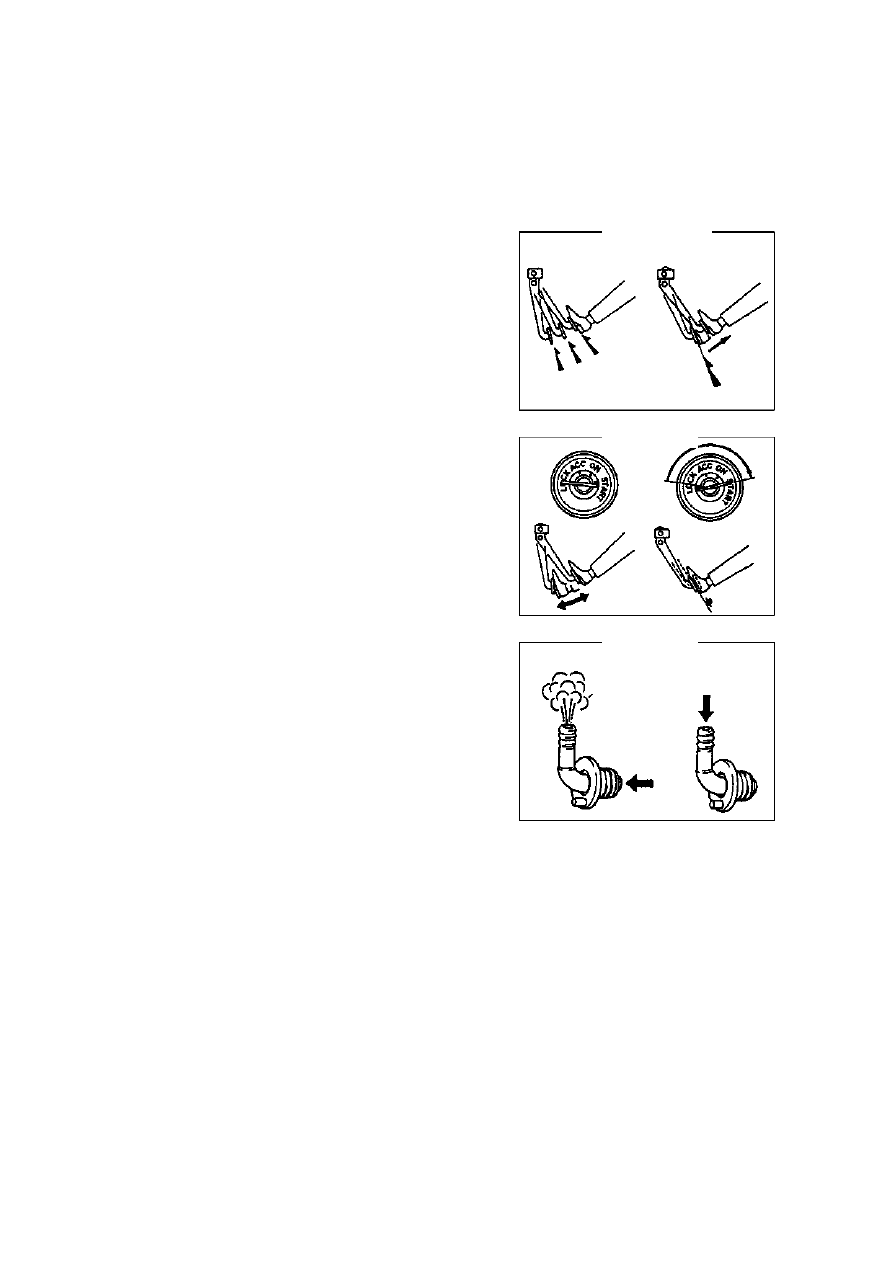

1.  Проверьте вакуумный усилитель (см. рис.364).

(a) Проверьте герметичность.

(1) Запустите  двигатель  и  заглушите  его  через 1-2

минуты,  затем  нажмите  и  плавно  отпустите
педаль тормоза несколько раз.
Совет:  Если  первое  нажатие  самое  низкое,  а
второе  и  третье  постепенно  уменьшаются,
герметичность усилителя в порядке.

(2) Нажмите  педаль  при  работающем  двигателе  и

заглушите его (рис.365).
Совет:  если  расстояние  от  педали  до  пола  не
изменяется

в

течение 30 секунд,

герметичность усилителя в порядке.

(b) Рабочая проверка.

(1) Когда  двигатель  в  состоянии  парковки,  нажмите

педаль несколько раз для проверки.

Высота от пола не должна изменяться.

(2) Нажмите педаль и запустите двигатель.

Совет: если педаль немного снижается, работа
в порядке.

2.  Проверьте обратный клапан вакуума (рис.366).

(a) Проверьте клапан.

(1) Снимите зажим трубки и трубку.
(2) Снимите обратный клапан.
(3) Подайте  воздух  и  проверьте:  в  направлении  от

усилителя  к  двигателю  воздух  должен  проходить,  а
наоборот – нет.

(4) При обнаружении неисправностей, замените клапан.

Замена



1.  Слейте тормозную жидкость

Примечание: избегайте проливания тормозной жидкости на окрашенные поверхности,
при проливании начисто протирайте.

2.  Снимите воздушный фильтр [64000033]
3.  Снимите угольный фильтр [4G18-1129020]
4.  Снимите насос тормозов

Верно

Третье



Второе

Первое

Проходит



Не
проходит

Неверно

Рис.364.

Рис.365.

Рис.366.



135

Тормоз--Вакуумный усилитель



5.  Снимите П-образную скобу рычага насоса



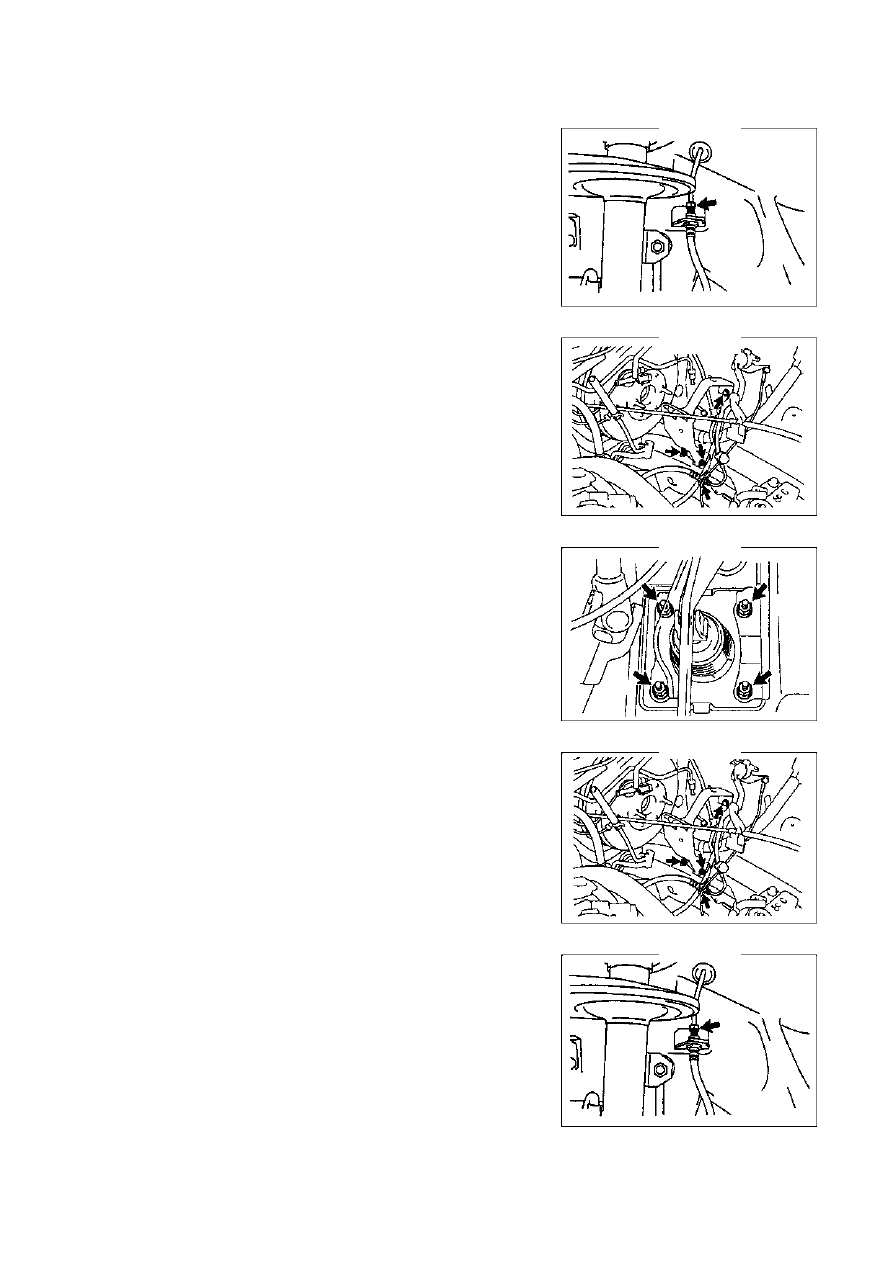

(a) Открутите резьбовую крышку рычага скобы (рис.367).
(b) Снимите запорный штырь скобы и штырь насоса.

6.  Снимите левое переднее колесо

7. Снимите вакуумный усилитель

(a) Используйте специальный инструмент и ключ для

снимания тормозного шланга переднего левого
колеса.

(b) Снимите болты, две резьбовые крышки и скобу

угольного фильтра (рис.368).

(c) Снимите вакуумный шланг усилителя.
(d) Снимите четыре резьбовые крышки и П-образную
скобу.
(e) Снимите вакуумный усилитель и прокладку.

8. Установите вакуумный усилитель и насос

[64000164]



(a) Установите скобу на рычаг усилителя.
(b) Установите новую прокладку и усилитель четырьмя
гайками (рис.369)..

Момент затяжки: 13 Нм

(c) Подключите вакуумный шланг к усилителю.
(d) При помощи болтов и гаек установите скобу угольного
фильтра (рис.370).

Момент затяжки: 5.4 Нм

(e) Используйте специальный инструмент и ключ для

крепления тормозных шлангов переднего левого
колеса (рис.371).
Момент затяжки: 15 ± 2 Нм

9. Установите левое переднее колесо

Момент затяжки: 103 ± 10 Нм



Рис.367.

Рис.368.

Рис.369.

Рис.370.

Рис.371.



136

Тормоз--Вакуумный усилитель



10. Подключите насос



Установите П-образный штырь и педаль тормоза, установите зажим П-образного штыря.



11. Установите насос тормозов
12. Установите угольный фильтр [4G18-1129020]
13. Установите воздушный фильтр [64000033]
14. Добавьте тормозную жидкость в бачок
15. Спустите воздух в насосе тормоза
16. Спустите воздух в тормозной системе
17. Проверьте и отрегулируйте высоту педали тормоза
18. Проверьте свободный ход педали
19. Проверьте высоту от педали до пола
20. Проверьте уровень жидкости в бачке
21. Проверьте утечки тормозной жидкости



137

Тормоз--Передний тормоз



Передний тормоз

Ремонт



1.  Снимите передние колеса.
2.  Слейте тормозную жидкость.

Примечание: избегайте проливания тормозной жидкости на окрашенные поверхности, при
проливании начисто протирайте.

3.  Снимите насос тормоза.



(a) Снимите болты и прокладки шланга с насоса,

снимите тормозной шланг.
Совет: прокладка имеет 2 типа: одно- и
двухлистовая.

(b) Закрепите скользящий штырь корпуса цилиндра и

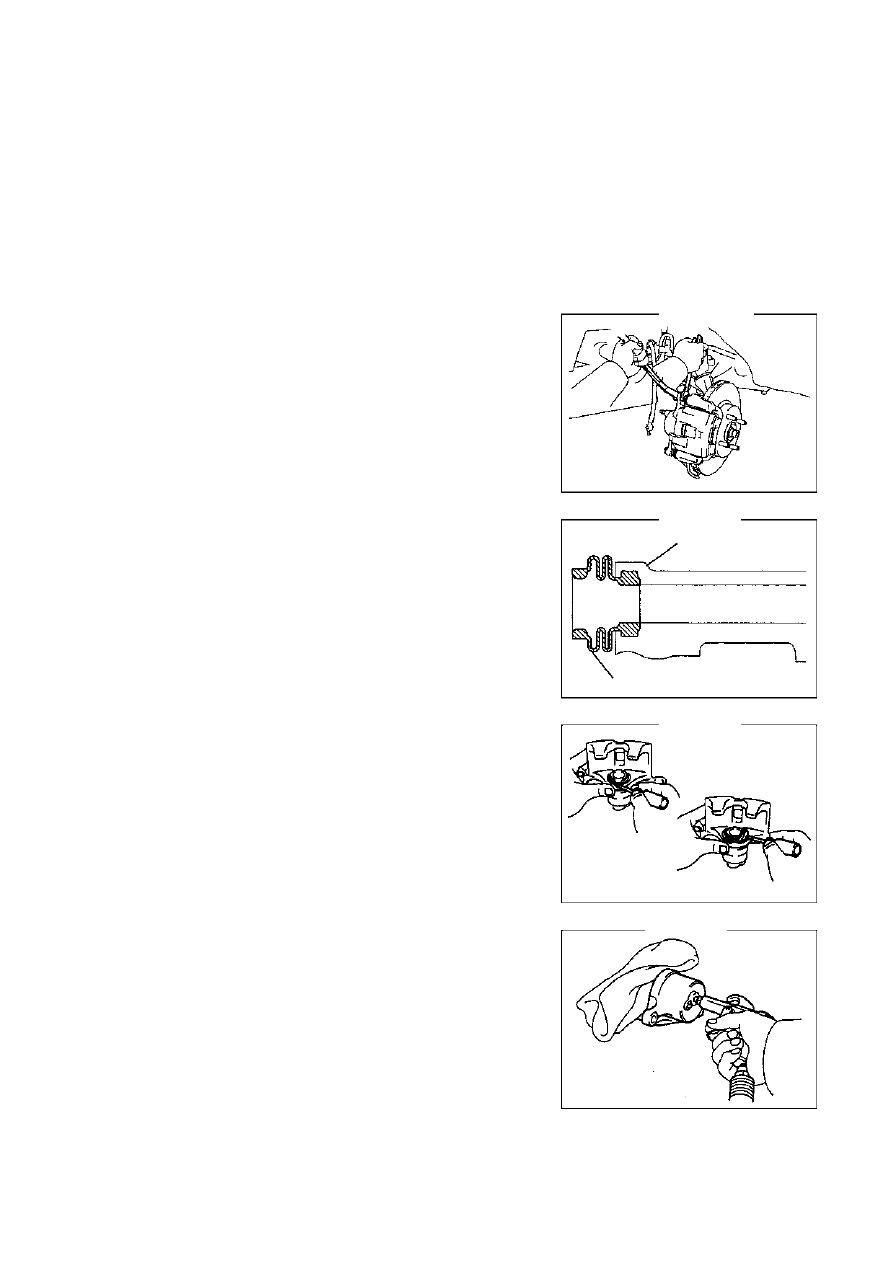

снимите 2 болта (рис.372).

4.  Снимите тормозную колодку передних колес.

(a) Снимите тормозную колодку и прокладку.
(b) Снимите прокладку с каждой колодки.



5.  Снимите опорную пластину колодки.
6.  Снимите скользящий штырь насоса.

Снимите скользящий штырь скобы насоса.

7.  Снимите пыльник насоса.

Снимите два пыльника с насоса (рис.373).

8.  Снимите насос левого переднего тормоза.

Снимите 2 болта и скобу насоса.

9.  Снимите пыльник насоса.

Используйте отвертку для снимания прокладки и
пыльника (см .рис.374).

10.  Снимите поршень насоса (рис.375).



(a) Проложите тряпку между поршнем и насосом.
(b) Используйте сжатый воздух для снимания поршня из

насоса.
Внимание: при использовании сжатого воздуха, не
держите пальцы спереди поршня.
Примечание: избегайте разбрызгивания
тормозной жидкости.

11. Снимите прокладку поршня.

При помощи отвертки снимите прокладку поршня насоса.

12. Снимите выпускной болт насоса.



Насос



Пыльник



Рис.372.

Рис.373.

Рис.374.

Рис.375.
