Geely FC. Руководство по ремонту - часть 14







50

Механизм двигателя -
Распредвал



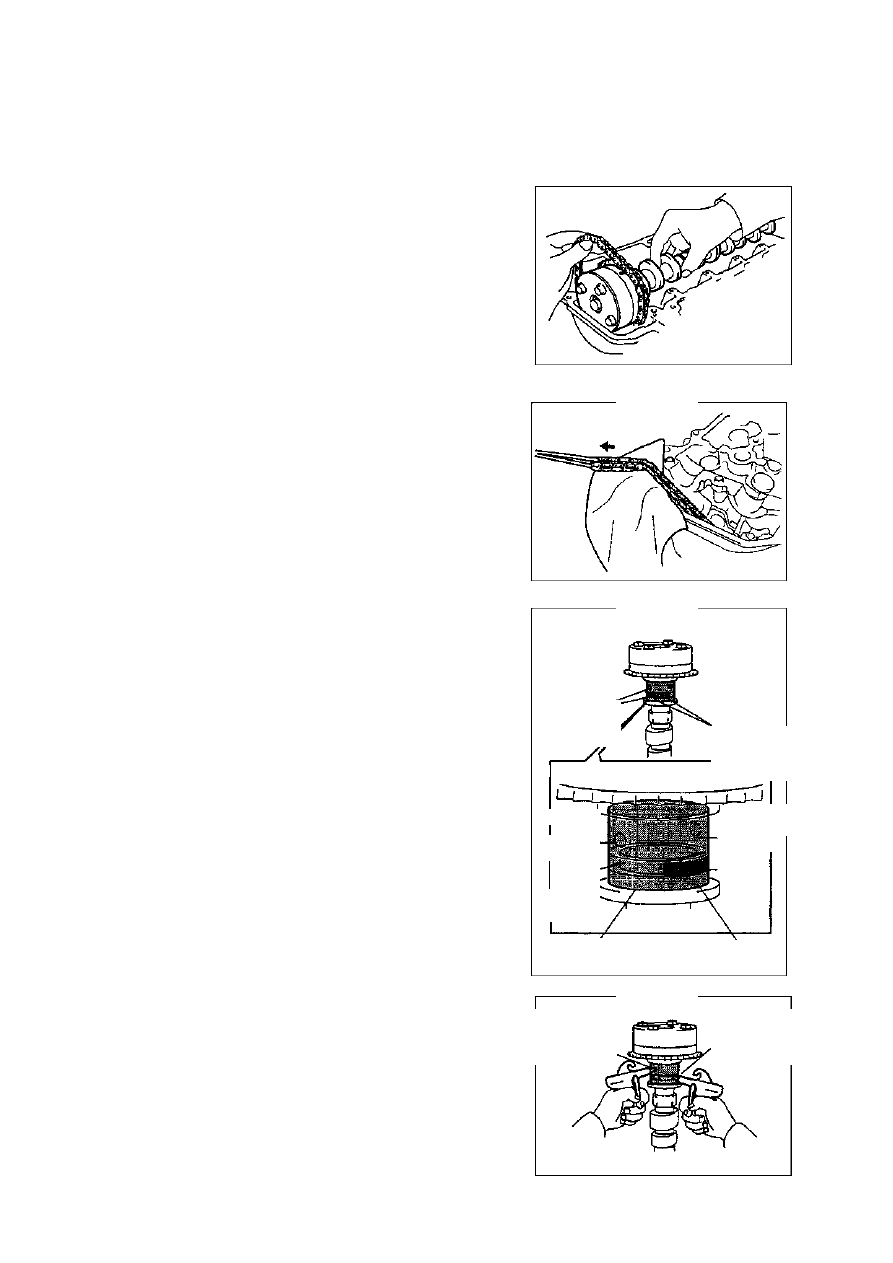

(h) Держите цепь рукой и снимите впускной распредвал

рисунок 122.

(i) Как показано на рисунке 123, закрепите цепь.

Примечание: ничего не должно попасть в крышку
цепи.


10.    Проверьте VVT [4G18-1006300].(рис.124).



(a) Проверьте защелкивание звездочки.

Закрепите распредвал клещами и проверьте
блокировку привода VVT.
Примечание: не повредите впускной
распредвал.


(b)

Отпустите запорный штырь.

(1) Как показано на рисунке124, герметизируйте 5

маслопроводов шеек распредвала виниловой
тканью.

Совет: Одну из сторон маслопровода закройте резиновым

блоком.

(2) На обратной стороне паза проткните отверстие в

виниловой ткани в передней и задней части
маслопровода.

(3) Забейте маслопровод резиновой тканью под
давлением 150кПа.

Внимание: закройте маслопровод тряпкой во избегание

разбрызгивания масла.



Задняя часть

маслопров
ода

Резина

Открыто

Закрыто

Открыто




    Винил



закрыто

Передняя часть
маслопровода

Задняя часть
маслопровод
а

Передняя часть
маслопровода

Рис.122.

Рис.123.

Рис.124.

Рис.125.



51

Механизм двигателя - Распредвал



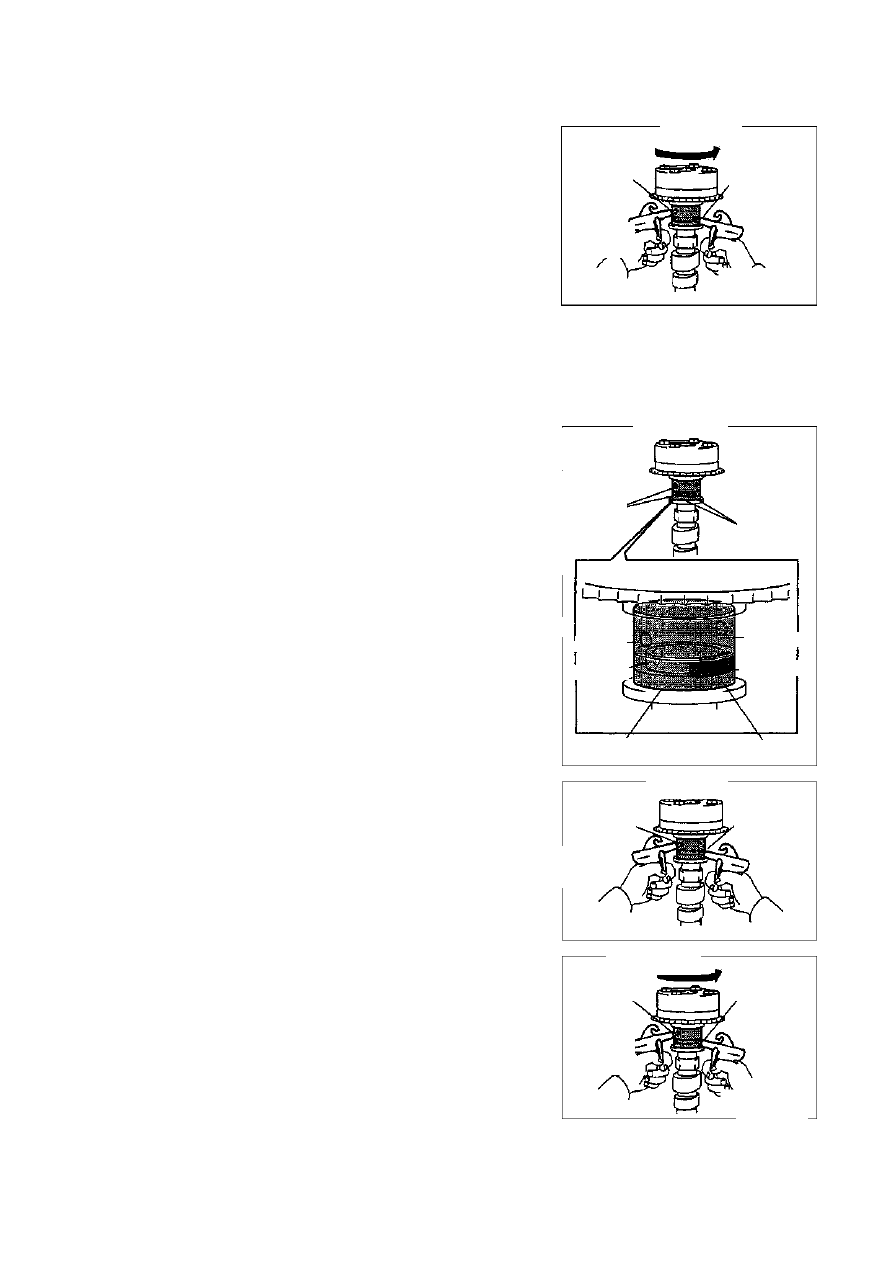

(4) Убедитесь, что звездочка привода VVT вращается

в направлении распределения при уменьшении
давления в заднем маслопроводе.

(5) Когда звездочка распредвала поворачивается в

максимальное положение, уберите давление
воздуха в заднем маслопроводе, затем в
переднем (рис.126).

Совет: звездочка распредвала может
вращаться только после разблокировки
штыря.
Внимание: если убрать давление воздуха сначала в переднем маслопроводе,
привод VVT переместится к задней части и повредит запорный штырь.


(c) Проверьте плавность вращения.

Проверьте плавность вращения VVT.

5



Передняя
сторона



Задняя

сторона



Падение
давления

Давление

Внимание: выполняйте проверку вручную, а не

сжатым воздухом.

(d) Проверьте фиксацию в максимальном положении
задержки.

Убедитесь в фиксации звездочки распредвала в
максимальном положении задержки.

11.    Снимите привод VVT.

(a) Держите  распредвал  клещами  и  убедитесь  в

надежной фиксации привода VVT.
Внимание: не повредите распредвал.

(b) Как показано на рисунке 127, герметизируйте 5

маслопроводов шеек распредвала виниловой
тканью.
Совет: Одну из сторон маслопровода закройте

резиновым блоком.

(c) На  обратной  стороне  паза  проткните  отверстие  в

виниловой  ткани  в  передней  и  задней  части
маслопровода.

(d) Забейте маслопровод резиновой тканью под

давлением 150кПа.
Внимание:   закройте маслопровод тряпкой во

избегание разбрызгивания масла.

(e) Убедитесь, что звездочка привода VVT вращается

в  направлении  распределения  при  уменьшении
давления в заднем маслопроводе (рис.129).
Совет:

звездочка

распредвала

может

вращаться  только  после  разблокировки
штыря.


(f)  Когда  звездочка  распредвала  поворачивается  в

максимальное  положение,  уберите  давление
воздуха  в  заднем  маслопроводе,  затем  в
переднем.

Задняя

сторона



Передняя
сторона



Закрыто

Закрыто

Открыто

Открыто

Винил

Резина

Передняя
сторона



Задняя

сторона



Передняя

сторона



Задняя

сторона



Падение

давления

Давление

Рис.126.

Рис.127.

Рис.128.

Рис.129.



52

Механизм двигателя - Распредвал



Внимание:  если убрать давление воздуха сначала в переднем маслопроводе,
привод VVT переместится к задней части и повредит запорный штырь.


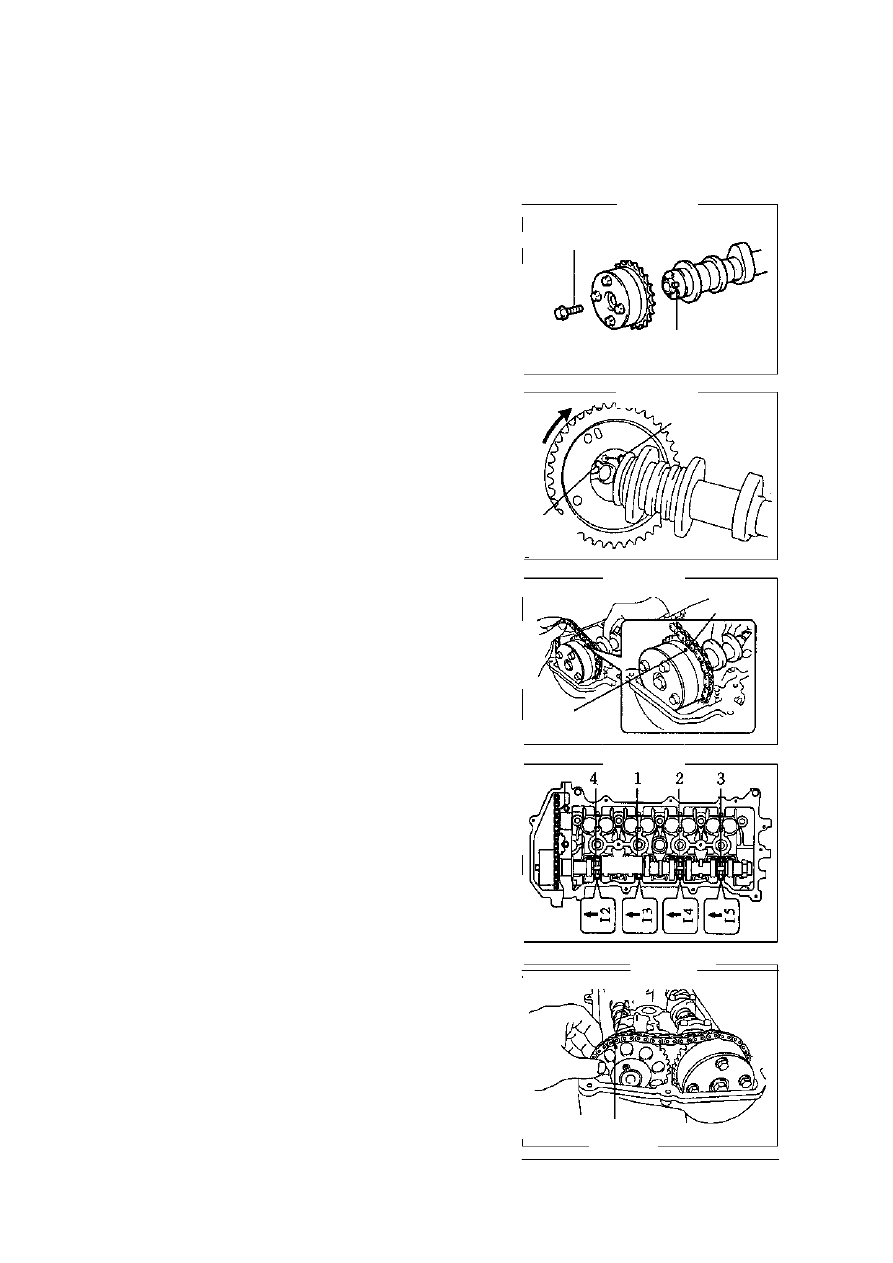

(g) Снимите болты привода VVT (рис.130)..

Примечания:

Запрещается снимать остальные 4 болта. При
повторном использовании звездочки распредвала
разблокируйте штырь и затем установите
звездочку.

12.

Установите привод VVT.

13.

Установите распредвал.
Возьмите привод VVT вместе с впускным распредв.
(a) Как показано на рисунке 131, аккуратно поверните
VVT влево до попадания прямого штыря в паз.

Внимание:  запрещается  поворачивать  звездочку

распредвала вправо.

(b) Проверьте отсутствие зазора между фланцем

звездочки и распредвалом.

(c) Закрепите звездочку распредвала и затяните

фланцевый болт (рис.130).
Момент затяжки: 70 ±5 Нм

(d) Проверьте возможность движения VVT до стороны

задержки и фиксацию в положении максимальной
задержки.

(f)  Как

показано

на

рисунке 132, совместите

установочную метку с меткой звездочки распредвала
и установите цепь на звездочку.

(g) Проверьте  переднюю  отметку  и  затяните  болты  в

указанном на рисунке порядке 133.

Момент затяжки: 13 ±0.78 Нм

(h)  Совместите  установочную  метку  на  цепи  с  меткой

звездочки  распредвала  и  установите  выпускной
распредвал в головку блока цилиндров (рис.134).
















Фланцевый болт

штырь



штырь



паз

метка

метка

метка



метка



Рис130.

Рис.131.

метка

Рис.132.

Рис.133.

Рис.134.



53

Механизм двигателя - Распредвал



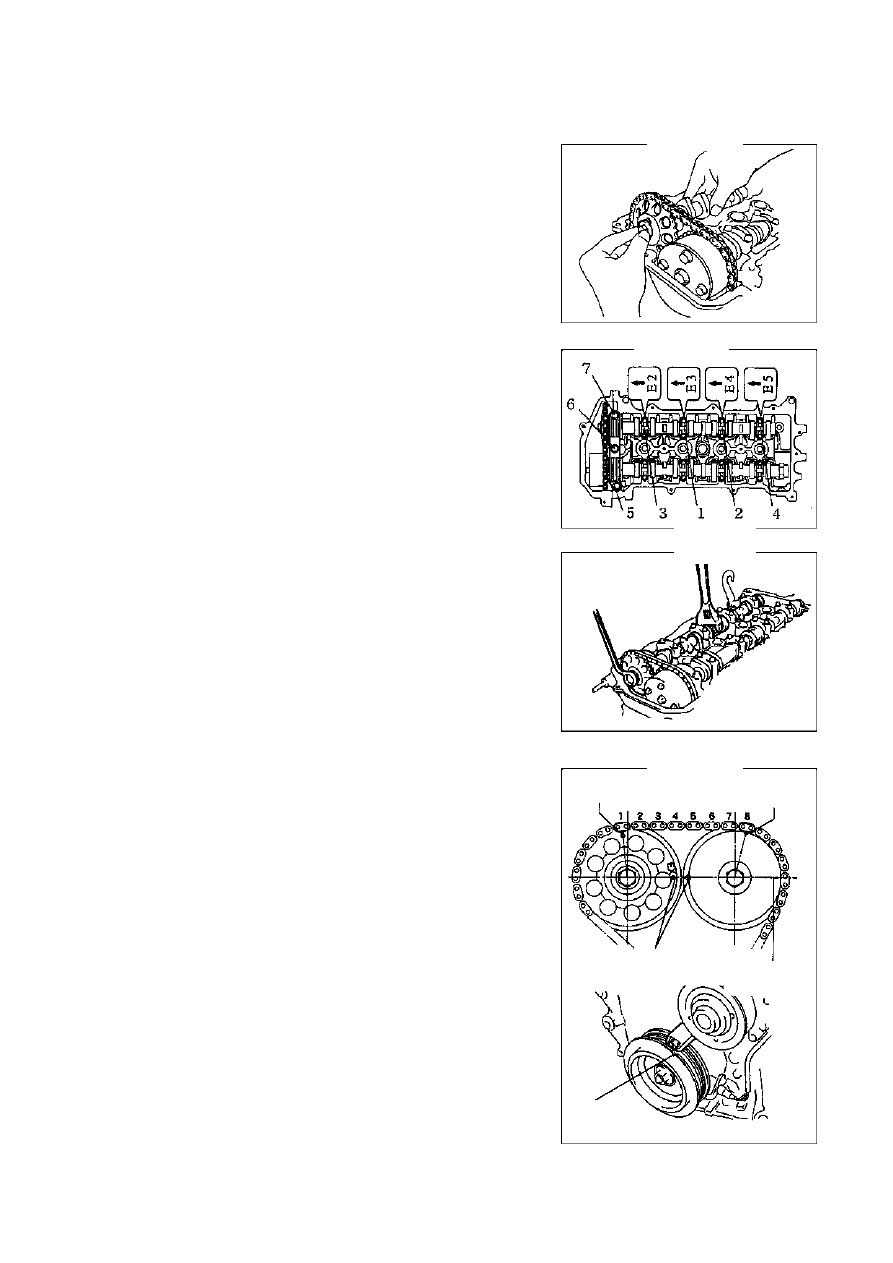

(i) Временно затяните болты (рис.135).



(j) Проверьте переднюю отметку и затяните болты в

указанном на рисунке 136 порядке. Момент
затяжки: 13 ±0.78 Нм

(k) Установите переднюю крышку

подшипников распредвала.
Момент затяжки: 23 ±1.38 Нм

(l) Закрепите распредвал регулируемым ключом и

затяните болты звездочки выпускного
распредвала. Момент затяжки: 54 ±10.8 Нм
(рис.137).

Примечание: не повредите толкатель клапана.

(m)  Проверьте  установочные  метки  на  цепи  и

звездочки  распредвала,  затем  совместите  паз
шкива с отметкой на крышке цепи, как показано на
рисунке 138.

Фикс
ация



Затяжка



метка

метка

метка



Крышка цепи

паз

Рис.135.

Рис.136.

Рис.137.

Рис.138.
