42

Механизм двигателя - Цепь ГРМ



14.

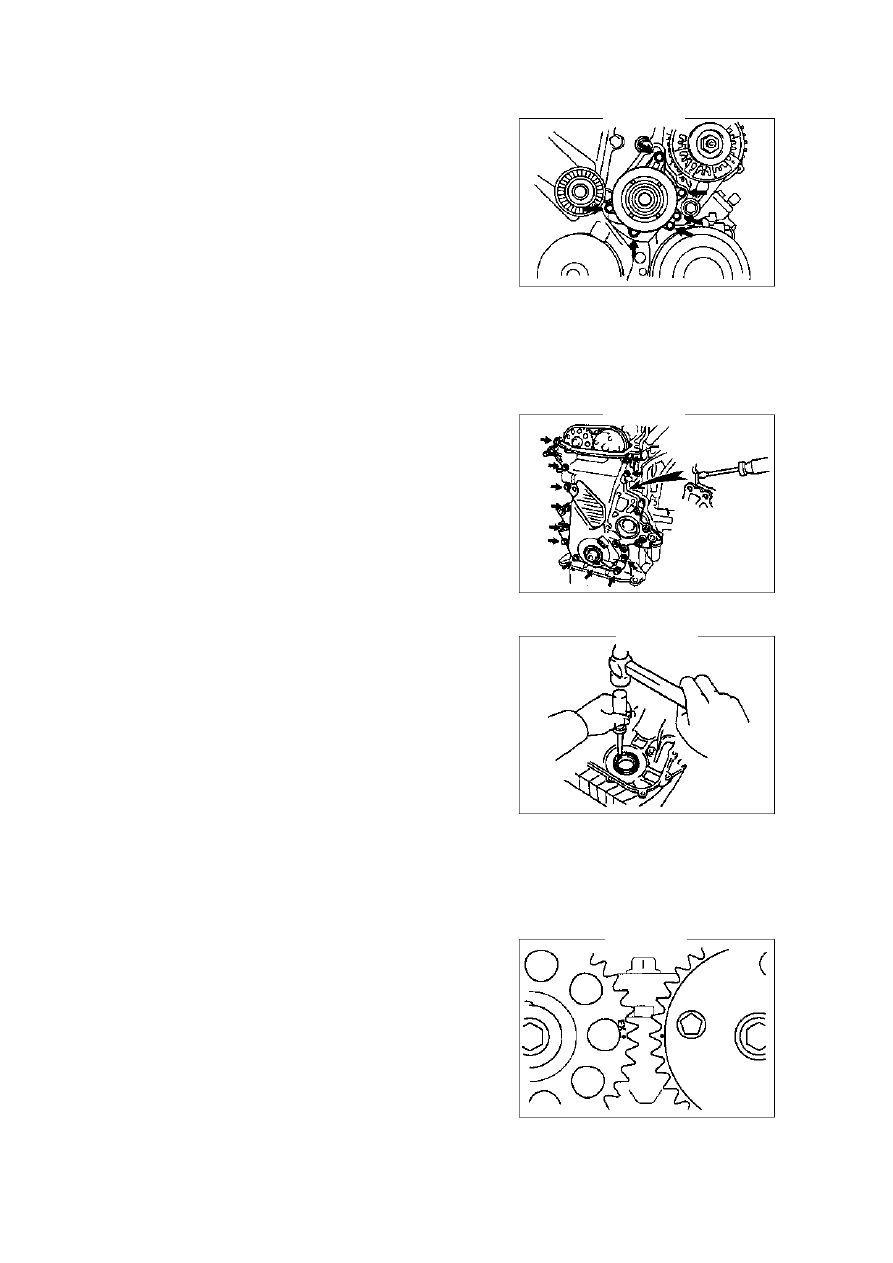

Снимите натяжитель ремня ГРМ.
Совет: действуйте рычагом вверх и вниз для
снимания болтов.

15.

Снимите водяной насос [4G18-1307110].
(a) Снимите 6 болтов и водяной насос (рис.93).

16.

Снимите скобу стабилизатора двигателя на
поперечине двигателя.

17.

Снимите компрессор.

18.

Снимите датчик скорости.

19.

Снимите натяжитель цепи [4G18-
1006160].

Примечание: не поворачивайте коленвал до
установки натяжителя цепи.

20.

Снимите крышку цепи ГРМ
[4G18-1006140].
(a) Снимите 11 болтов и гаек (рис.94).
(b) Снимите штифты.
(c) Поднимите рычагом крышку при помощи отвертки и

снимите.

Примечание: не повредите крышку цепи,
контактную поверхность головки блока
цилиндров и корпус.

21.

Снимите передний сальник коленвала
[4G18-1006150](рис.95).
Снимите сальник при помощи отвертки.

22.

Снимите сигнальную панель датчика
скорости [4G18-3600011A].

23.

Снимите натяжительную рейку цепи
[4G18-1006120].

24.

Снимите направляющую рейку цепи
[4G18-1006130].

25.

Снимите цепь [4G18-1006110].
Снимите цепь 2 отвертками.
Примечания:
•  Положите тряпку для защиты двигателя.
•  С цепью, не касающейся звездочки, поверните

коленвал на 1/4 оборота во избежание контакта
клапанов с поршнем.

26.

Установите цепь ГРМ.
(a) Поверните коленвал в верхнюю мертвую точку

цилиндра 1.

(1)Поверните распредвал и совместите отметки на

звездочке распредвала (рис.96).



Рис.93.

Рис.94.

Рис.95.

Рис.96.



43

Механизм двигателя - Цепь ГРМ



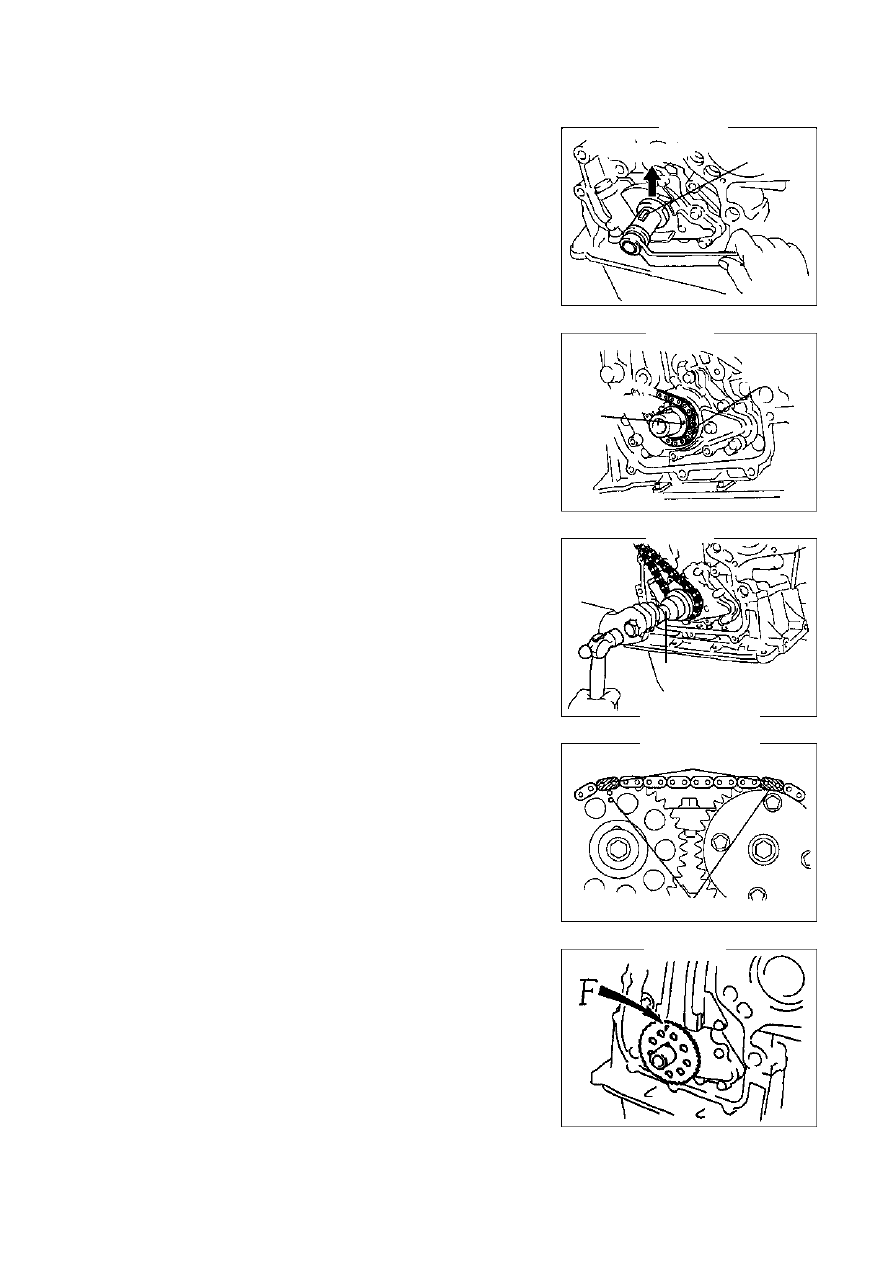

(2) Используйте болты шкива для поворота коленвала

ключом вверх (рис.97).

(b) Установите цепь на звездочку коленвала и

совместите звено цепи с желтой отметкой с
отметкой на звездочке коленвала. Совет: цепь
имеет 3 звена с желтой отметкой (рис.98).

(c) Установите звездочку коленвала при помощи
специального инструмента Рис.99).

(d)  Установите  цепь  на  звездочку  распредвала  и

совместите  звено  цепи  с  желтой  отметкой  с
меткой на звездочке распредвала (рис.100).

27.

Установите направляющую рейку цепи.

Момент затяжки:   9 ± 1. 8 Нм

28.

Установите рейку натяжения цепи.

Момент затяжки:   18. 5 ± 3. 7 Нм

29.

Установите сигнальную панель датчика

скорости.

Установите сигнальную панель отметкой “F” вперед
(рис.101).



Ключ

-К разъему



Желтая
метка



Метка

Спец. инст-т

Желтая метка



Метка



Рис.97

Рис.98

Рис.99

Рис.100.

Рис.101.



44

Механизм двигателя - Цепь ГРМ



30.

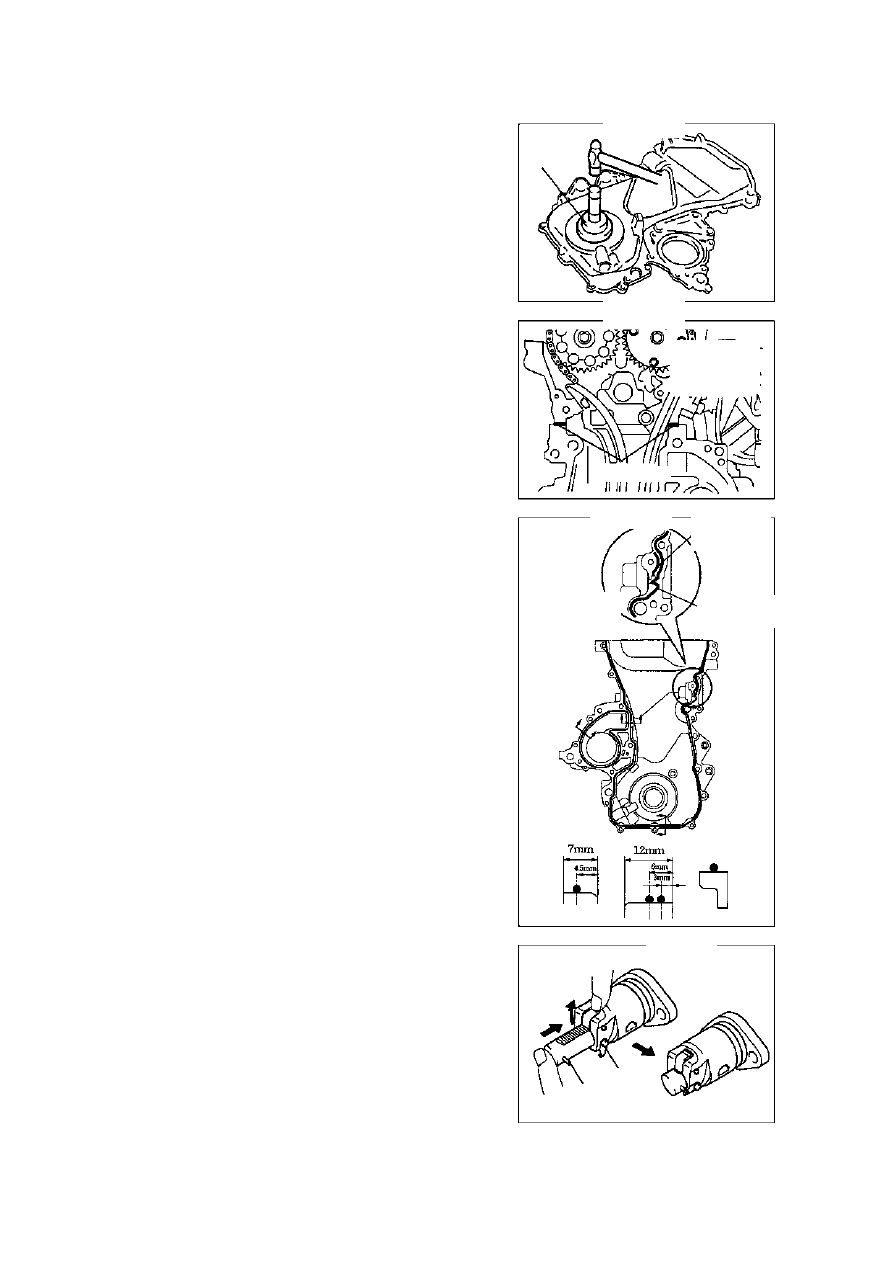

Установите передний сальник коленвала.
(a) Нанесите немного смазки MP на кромку сальника.
(b) Аккуратно

забейте

сальник

при

помощи

специального

инструмента

и

молотка

до

совпадения с кромкой крышки цепи (рис.102).
Примечание: отверстие сальника не должно
контактировать с посторонними предметами.

31.

Установите крышку цепи.
(a) Удалите старое уплотнение с контактной
поверхности.
(b) Как  показано  на  рисунке 103, нанесите  герметик

на кромку (диаметр 3.5

 мм

 -4.5

 мм

).

Герметик: силиконовый резиновый герметик
(Kesaixin 1596).

(c) Установите крышку цепи 12 болтами и

гайками (рис.104).
Момент затяжки: 11 ± 2. 2 Нм

18 ± 3.6

 Нм

 (M8)



Примечания:
•  Удалите смазку с контактной поверхности.
•  После нанесения герметика, завершите установку

крышки цепи в течение 3 минут.

•  После установки, не заливайте масло двигателя в
течение 2 минут.

32.

Установите натяжитель цепи (рис105).
(a)  Проверьте  чистоту  кольца  и  зацепите  крюк  как

показано на рисунке.



Спец.

инст-т

Герметик



Паз крышки

Герметик

4-5mm



Паз
головки



Подъем



Вход

Крюк



Штырь

Ширина

герметика-

4-5mm

Рис.102.

Рис.103.

Рис.104.

Рис105



45

Механизм двигателя - Цепь ГРМ



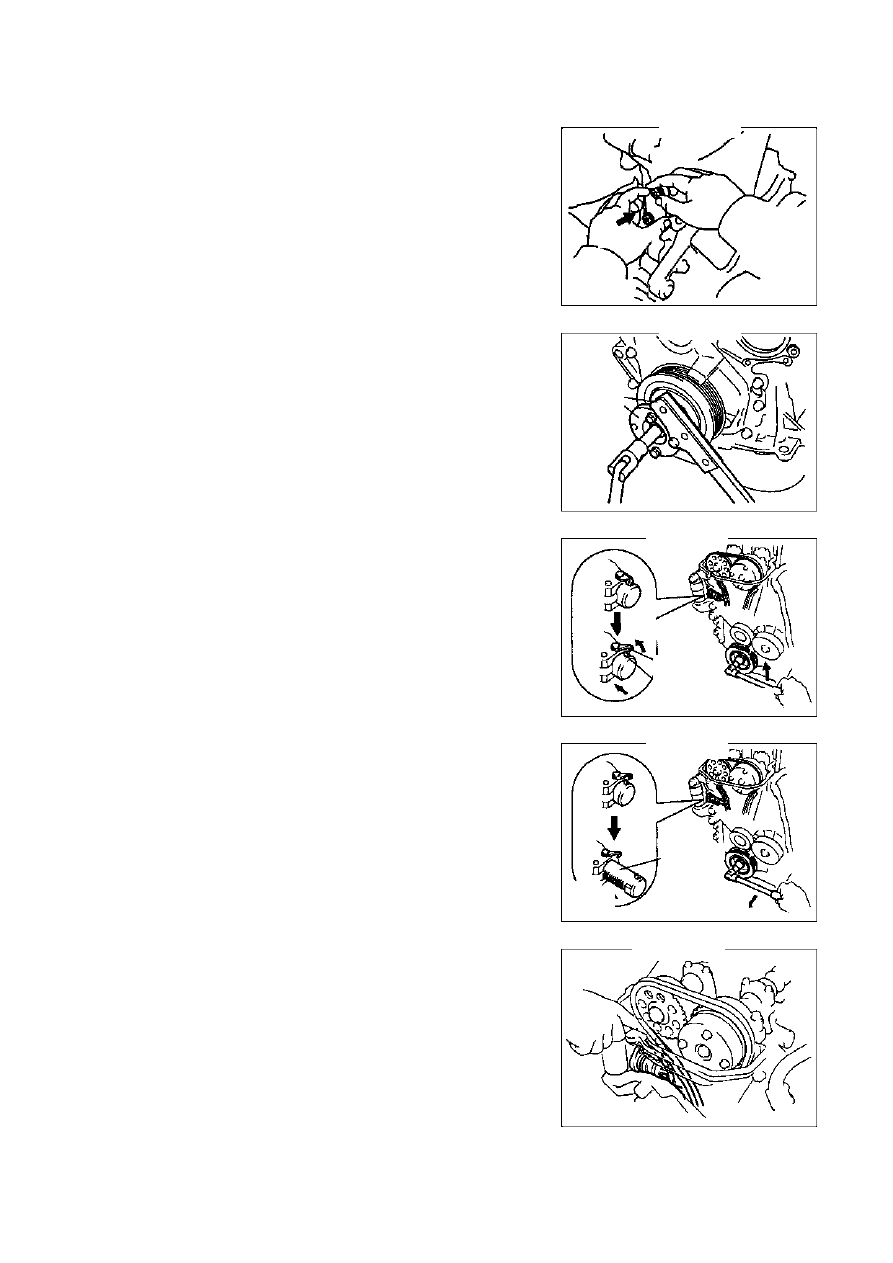

(b) Нанесите машинное масло на натяжитель цепи и

установите его (рис.106).

Момент затяжки:   9 ± 1. 8 Нм

Примечание: при установке натяжителя

зацепите крюк снова, если плунжер
выдвинулся.

33.    Установите шкив (см. рис.107).

(a) Совместите паз шкива с ключом на коленвале, и

надвиньте шкив.

(b) Установите болты шкива при помощи

специального инструмента. Момент
затяжки:   138 ± 8. 28 Нм

(c) Поверните коленвал против часовой стрелки для

отделения крюка от запорного штыря плунжера
(рис.108).

(d) Поверните коленвал по часовой стрелке, и

проверьте блокировку рейки натяжителя
плунжером (рис109).

Совет: Если плунжер не выходит, нажмите рейку

натяжителя в направлении натяжителя при
помощи отвертки или пальцев для отделения
крюка от запорного штыря и выдвиньте плунжер
(рис.110).

нажатие



Спец.

инст-т

разделение

крюк

штырь

поворот

.плунжер

вставка

поворот

Рис.106.

Рис.107.

Рис.108.

Рис.109.

Рис.110.
