U1417-IMPLAUSIBLE LEFT WHEEL DISTANCE SIGNAL RECEIVED

9 - 730

ENGINE ELECTRICAL DIAGNOSTICS

ND

U1417-IMPLAUSIBLE LEFT WHEEL DISTANCE SIGNAL RECEIVED (CONTINUED)

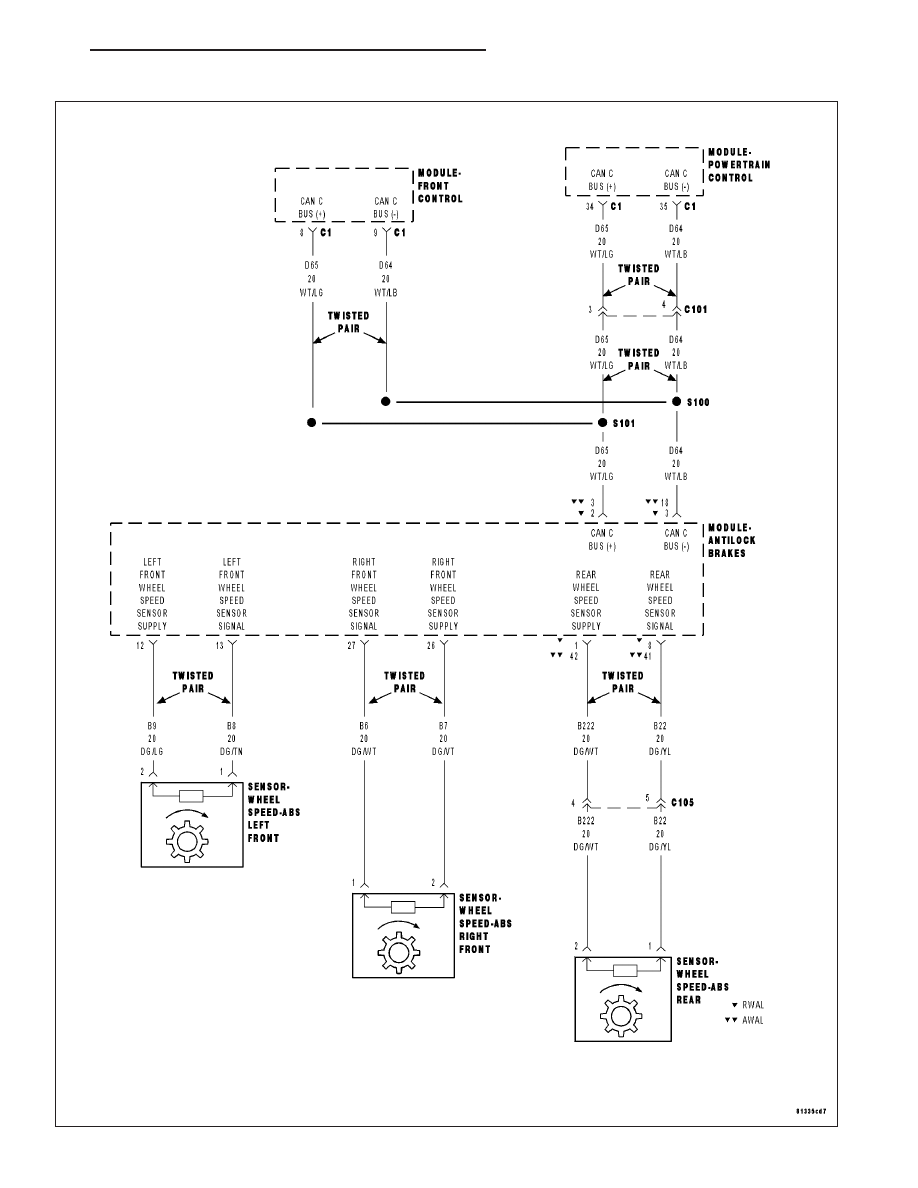

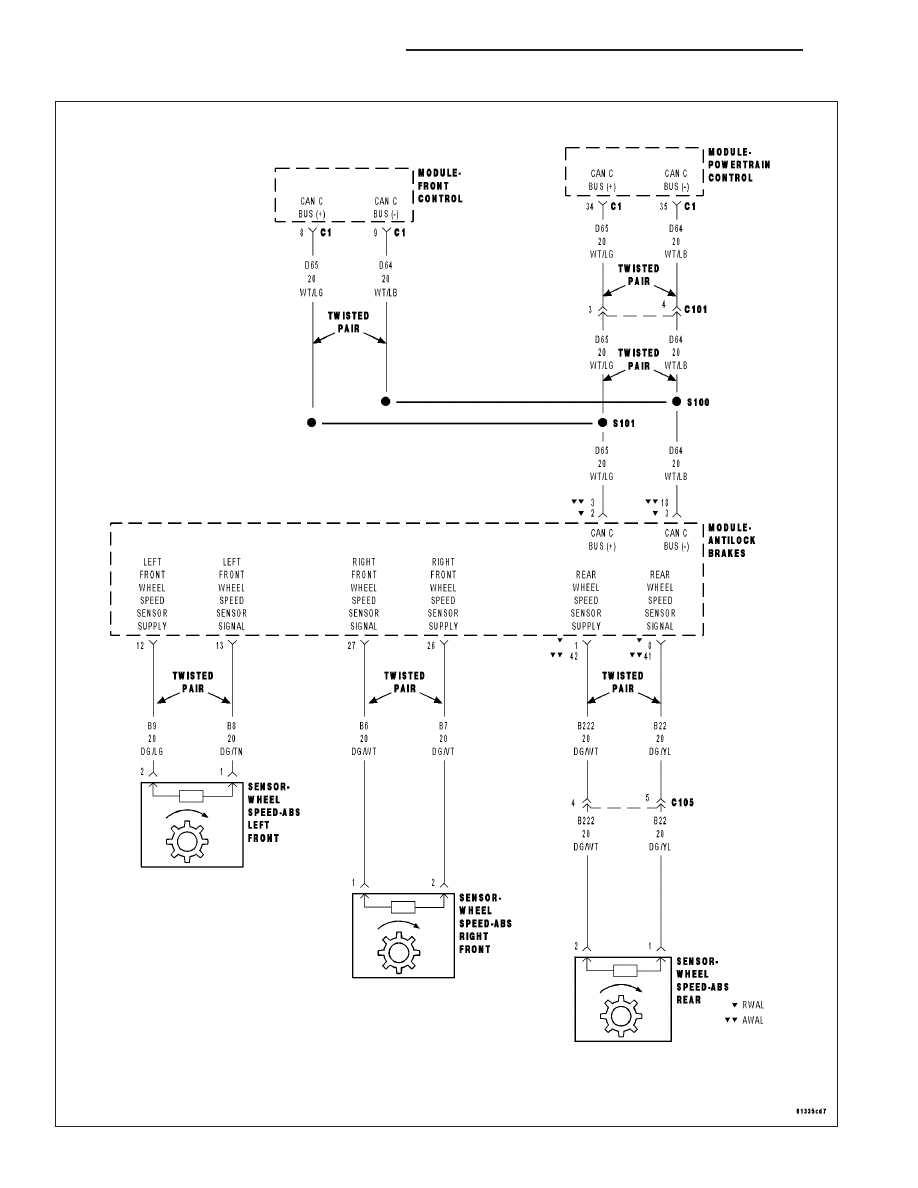

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition on.

•

Set Condition:
The PCM gets an implausible signal over the CAN C circuit from the ABS Module. The circuit is continuously
monitored.

Possible Causes

VEHICLE SPEED SENSOR FAULT ACTIVE IN ANTI-LOCK BRAKE MODULE

CAN C BUS CIRCUIT SHORTED

CAN C BUS CIRCUIT OPEN

ABS MODULE

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Theory of Operation

The ABS Module sends an implausible distance signal over the CAN C Bus circuit to the PCM.

Diagnostic Test

1.

ACTIVE DTC

Ignition on, engine not running.

With a scan tool, read DTCs.

Is the U1417-IMPLAUSIBLE LEFT WHEEL DISTANCE SIGNAL RECEIVED active at this time?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

2.

ABS MODULE IS ACTIVE ON THE CAN C BUS

With the scan tool, select ECU View.

Verify that the ABS Module active on the bus.

Is the ABS Module active on the bus?

Yes

>> Go To 3

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for No

Response diagnostic procedures.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

ND

ENGINE ELECTRICAL DIAGNOSTICS

9 - 731

U1417-IMPLAUSIBLE LEFT WHEEL DISTANCE SIGNAL RECEIVED (CONTINUED)

3.

DTCS STORED OR ACTIVE IN THE ABS MODULE

Check for DTCs in the ABS Module.

Are any DTCs active or stored in the ABS Module?

Yes

>> Refer to section 5 - BRAKES - ABS ELECTRICAL DIAGNOSTICS and perform the diagnostics for the

DTCs in the ABS Module.

Perform ABS VERIFICATION TEST – VER 1 (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING)

No

>> Go to 4

4.

ACTIVE DTCS IN THE FCM

With the scan tool, select ECU View and select FCM.

Withe the scan tool, read active DTCs.

Are any Communication DTCs active in the FCM relating to the ABS System?

Yes

>> Replace the ABS Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
