Dodge Dakota (ND). Manual - part 593





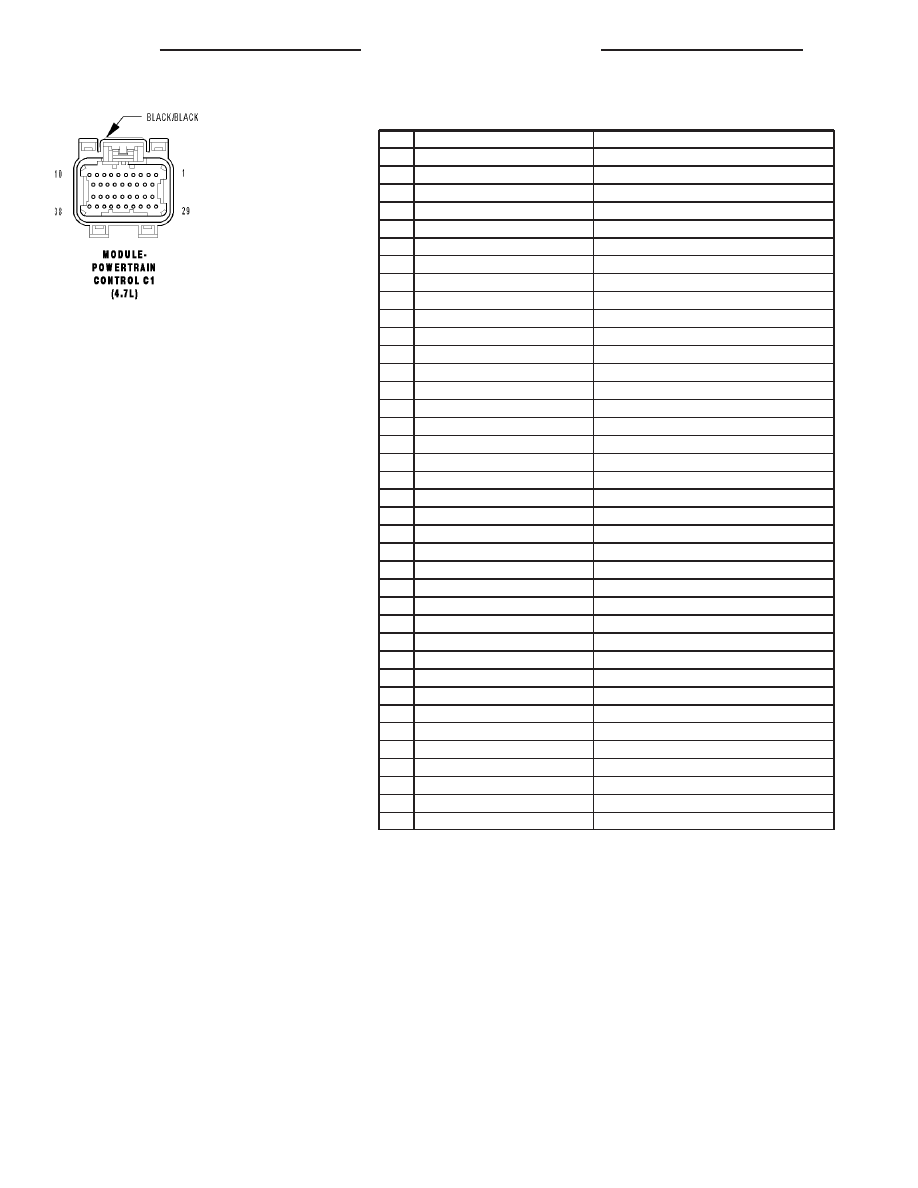

MODULE-POWERTRAIN CONTROL C1 (4.7L) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 18DB/YL

COIL CONTROL NO. 8

2

-

-

3

K97 18BR

COIL CONTROL NO. 7

4

K28 18BR/LB

INJECTOR CONTROL NO. 8

5

K26 18BR/YL

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

-

-

9

Z913 16BK

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

Z937 16BK

GROUND

19

-

-

20

G6 18VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D16 20WT/OR

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

-

-

29

A919 18RD

FUSED B(+)

30

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 20BR/DG

O2 RETURN (UPSTREAM)

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20WT/LG

CAN C BUS(+)

35

D64 20WT/LB

CAN C BUS(-)

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT (A/T)

SCI TRANSMIT (TCM)

38

-

-

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

ND

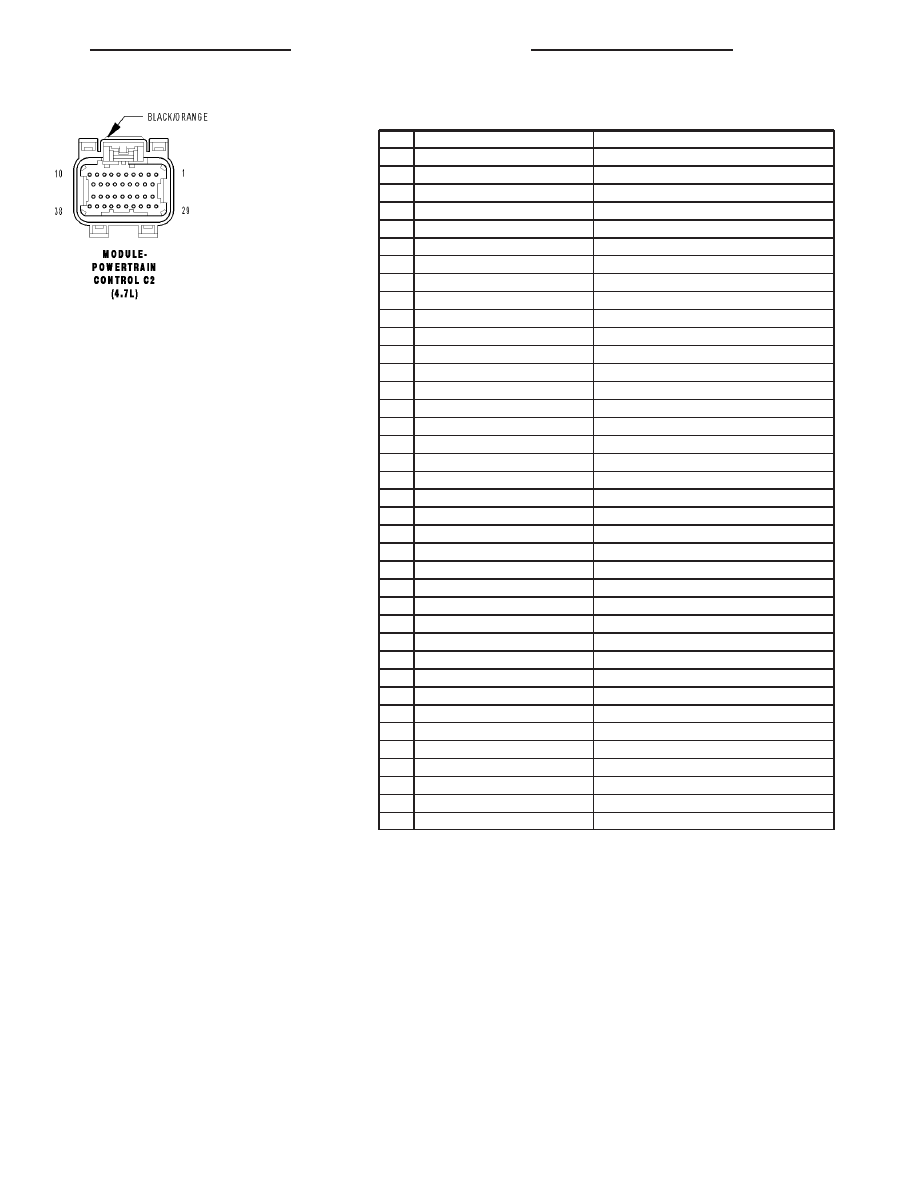

MODULE-POWERTRAIN CONTROL C2 (4.7L) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR

COIL CONTROL NO. 6

2

K16 18DB/YL

COIL CONTROL NO. 5

3

K15 18DB

COIL CONTROL NO. 4

4

K58 18BR/VT

INJECTOR CONTROL NO. 6

5

K38 18BR/OR

INJECTOR CONTROL NO. 5

6

-

-

7

K18 18DB/OR

COIL CONTROL NO. 3

8

K35 20DB/VT

EGR SOL CONTROL

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 18BR/TN

INJECTOR CONTROL NO. 4

12

K13 18BR/LB

INJECTOR CONTROL NO. 3

13

K12 18BR/DB

INJECTOR CONTROL NO. 2

14

K11 18BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT

O2 2/1 HEATER CONTROL

18

K99 18BR/TN

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 20VT/OR

ECT SIGNAL

21

K22 20BR/OR

TP NO. 1 SIGNAL

22

K34 20DB/LG

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/VT

IAC SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWNSTREAM)

33

K43 20DB/LG

O2 2/1 SIGNAL

34

K44 20DB/GY

CMP SIGNAL

35

K24 20BR/LB

CKP SIGNAL

36

K242 20BR/WT

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20PK/RD

KNOCK SENSOR NO. 2 RETURN

38

K61 20VT/GY

IAC CONTROL

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

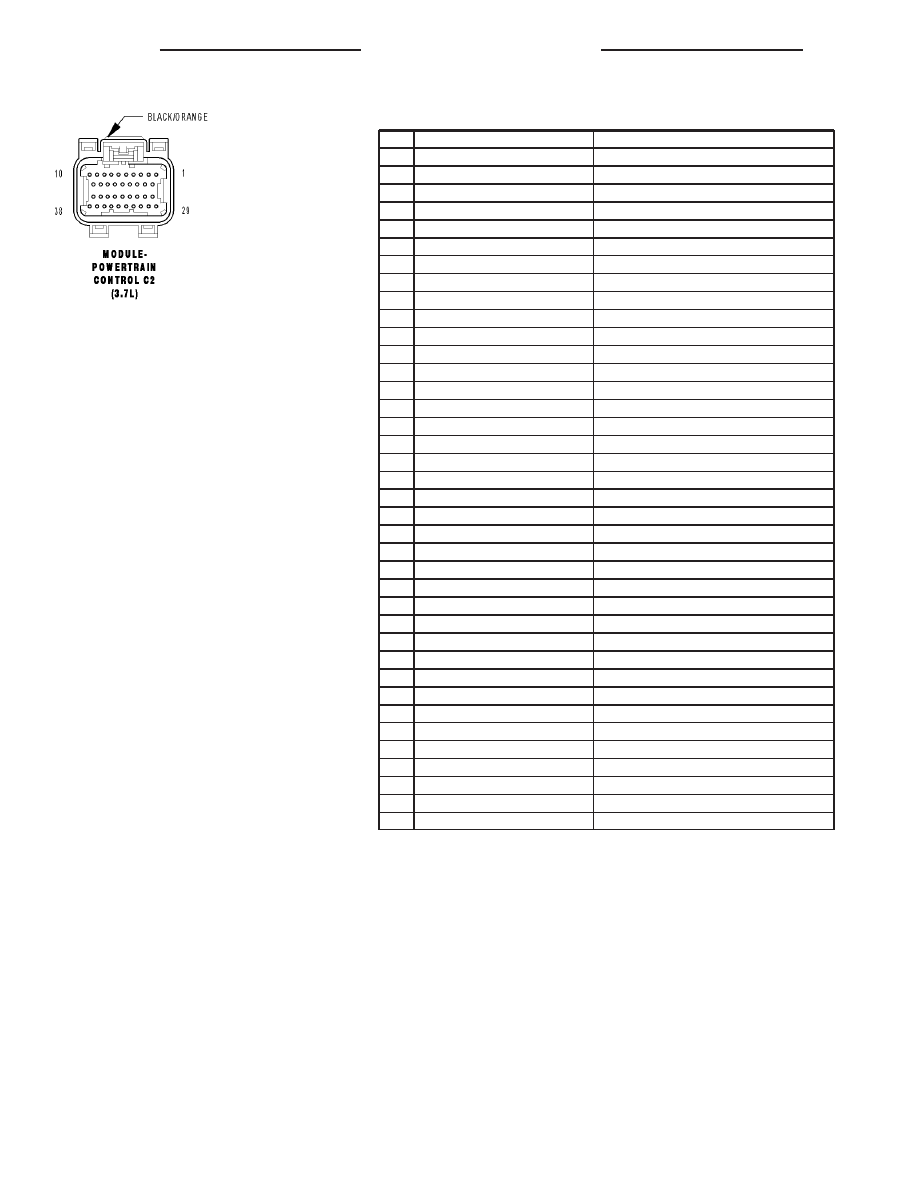

MODULE-POWERTRAIN CONTROL C2 (3.7L) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR

COIL CONTROL NO. 6

2

K16 18DB/YL

COIL CONTROL NO. 5

3

K15 18DB

COIL CONTROL NO. 4

4

K58 18BR/VT

INJECTOR CONTROL NO. 6

5

K38 18BR/OR

INJECTOR CONTROL NO. 5

6

-

-

7

K18 18DB/OR

COIL CONTROL NO. 3

8

-

-

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 18BR/TN

INJECTOR CONTROL NO. 4

12

K13 18BR/LB

INJECTOR CONTROL NO. 3

13

K12 18BR/DB

INJECTOR CONTROL NO. 2

14

K11 18BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT

O2 2/1 HEATER CONTROL

18

K99 18BR/TN

O2 1/1 HEATER CONTROL

19

K20 18BR/GY

GEN FIELD CONTROL

20

K2 20VT/OR

ECT SIGNAL

21

K22 20BR/OR

TP NO. 1 SIGNAL

22

-

-

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/VT

IAC SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/DG

O2 RETURN (DOWNSTREAM)

33

K43 20DB/LG

O2 2/1 SIGNAL

34

K44 20DB/GY

CMP SIGNAL

35

K24 20BR/LB

CKP SIGNAL

36

K242 20BR/WT

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20PK/RD

KNOCK SENSOR NO. 2 RETURN

38

K61 20VT/GY

IAC CONTROL

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

ND

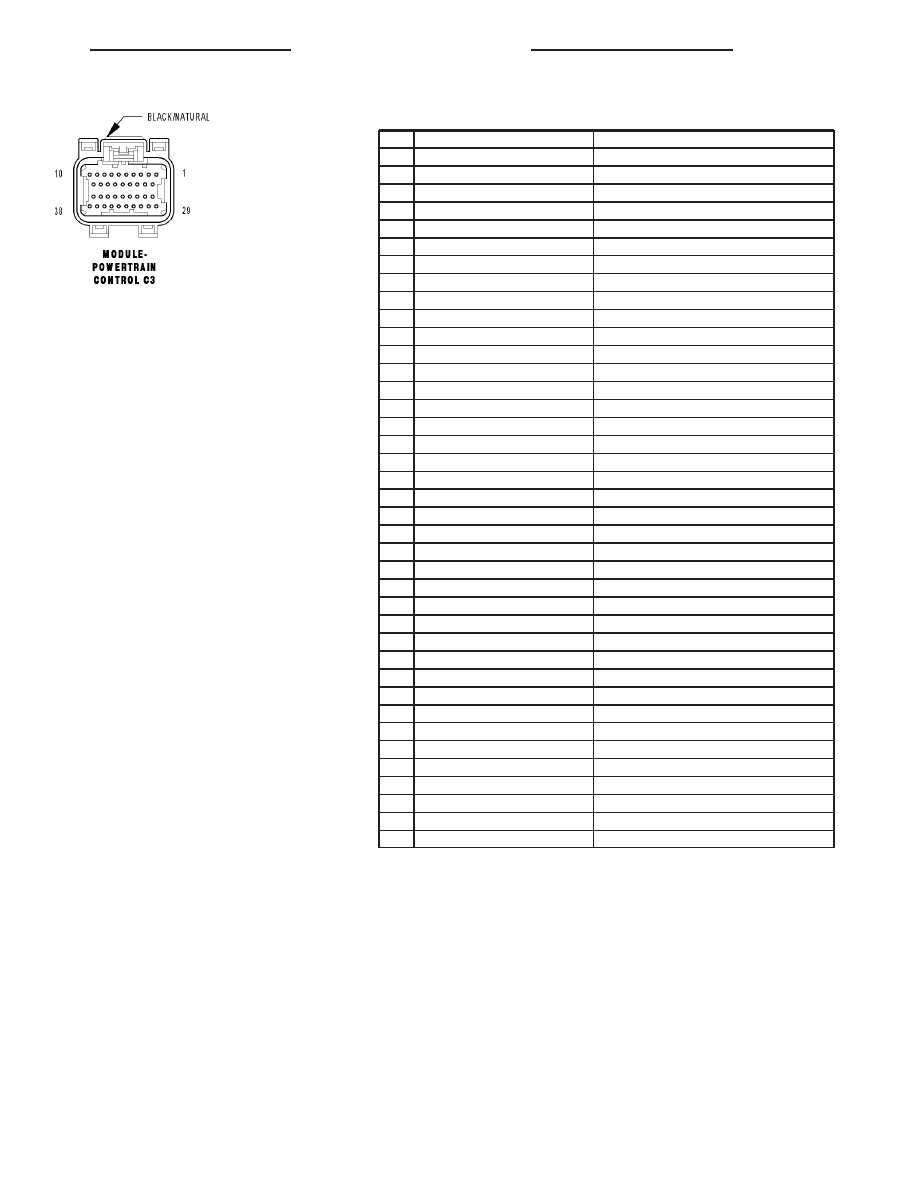

MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20BR/GY

ASD RELAY CONTROL

4

-

-

5

V35 20VT/OR

S/C VENT SOL CONTROL

6

-

-

7

V32 20VT/YL

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 18BR/OR

O2 1/2 HEATER CONTROL

10

K399 18BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL

S/C VACUUM SOL CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

A955 16RD

ASD RELAY OUTPUT

20

K52 20DB/WT

EVAP PURGE SOL CONTROL

21

T41 20YL/DB (A/T)

TRS T41 SENSE (P/N SENSE)

21

T141 20YL/OR (M/T)

TRS T141 SENSE (P/N SENSE)

22

-

-

23

B29 20DG/WT

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

-

-

27

-

-

28

A955 16RD

ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP PURGE SOL SIGNAL

30

-

-

31

-

-

32

-

-

33

-

-

34

V37 20VT

S/C SWITCH NO. 1 SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER RELAY CONTROL

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59
