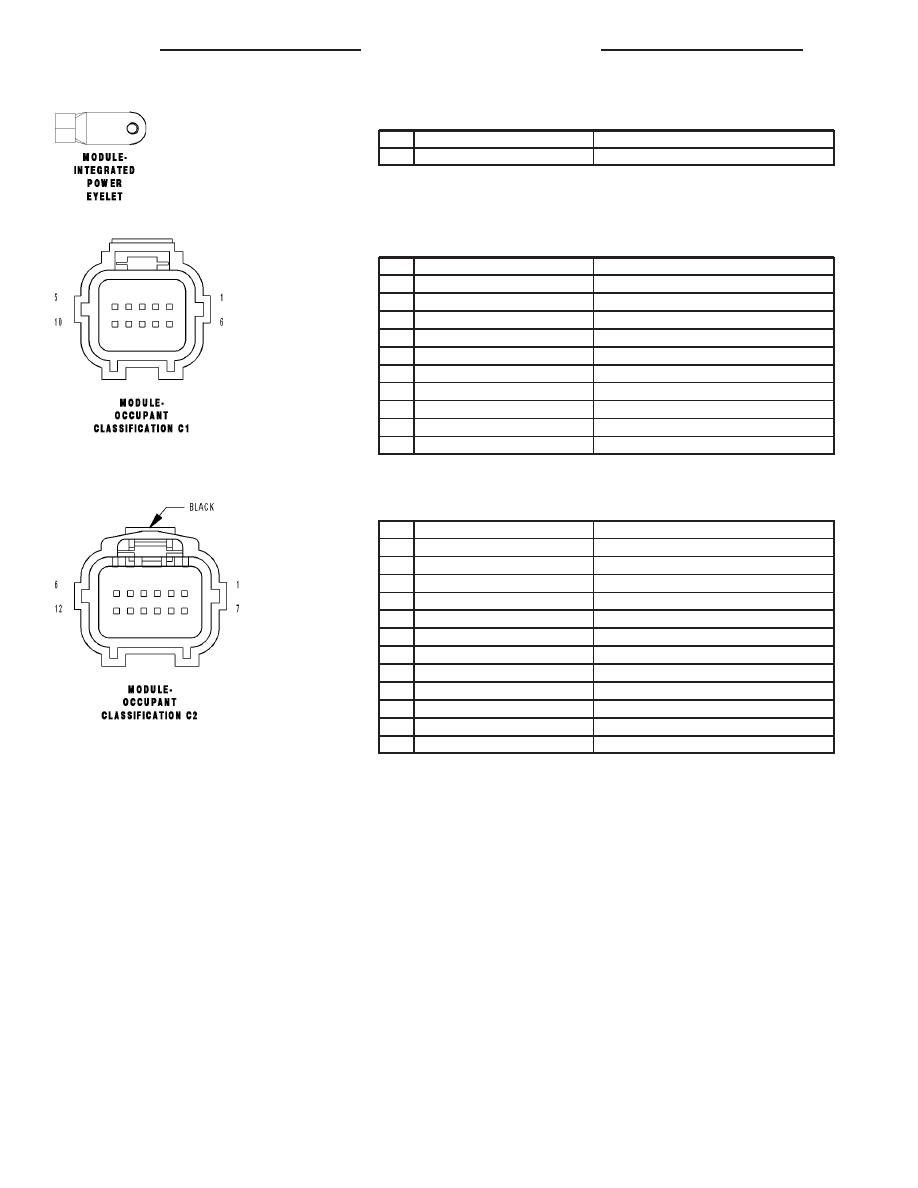

MODULE-INTEGRATED POWER EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

L1

A1 04RD

B(+)

MODULE-OCCUPANT CLASSIFICATION C1 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A956 20RD

FUSED B(+)

2

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

-

-

4

D55 20WT/OR

CAN B BUS(+)

5

D54 20WT

CAN B BUS(-)

6

-

-

7

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

8

-

-

9

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

10

Z917 20BK

GROUND

MODULE-OCCUPANT CLASSIFICATION C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R264 20VT/LB

PASSENGER SEAT POSITION SENSOR VOLTAGE

3

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

4

-

-

5

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

6

-

-

7

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8

-

-

9

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

10

-

-

11

R262 20WT/LB

PASSENGER SEAT POSITION SENSOR DATA

12

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

ND

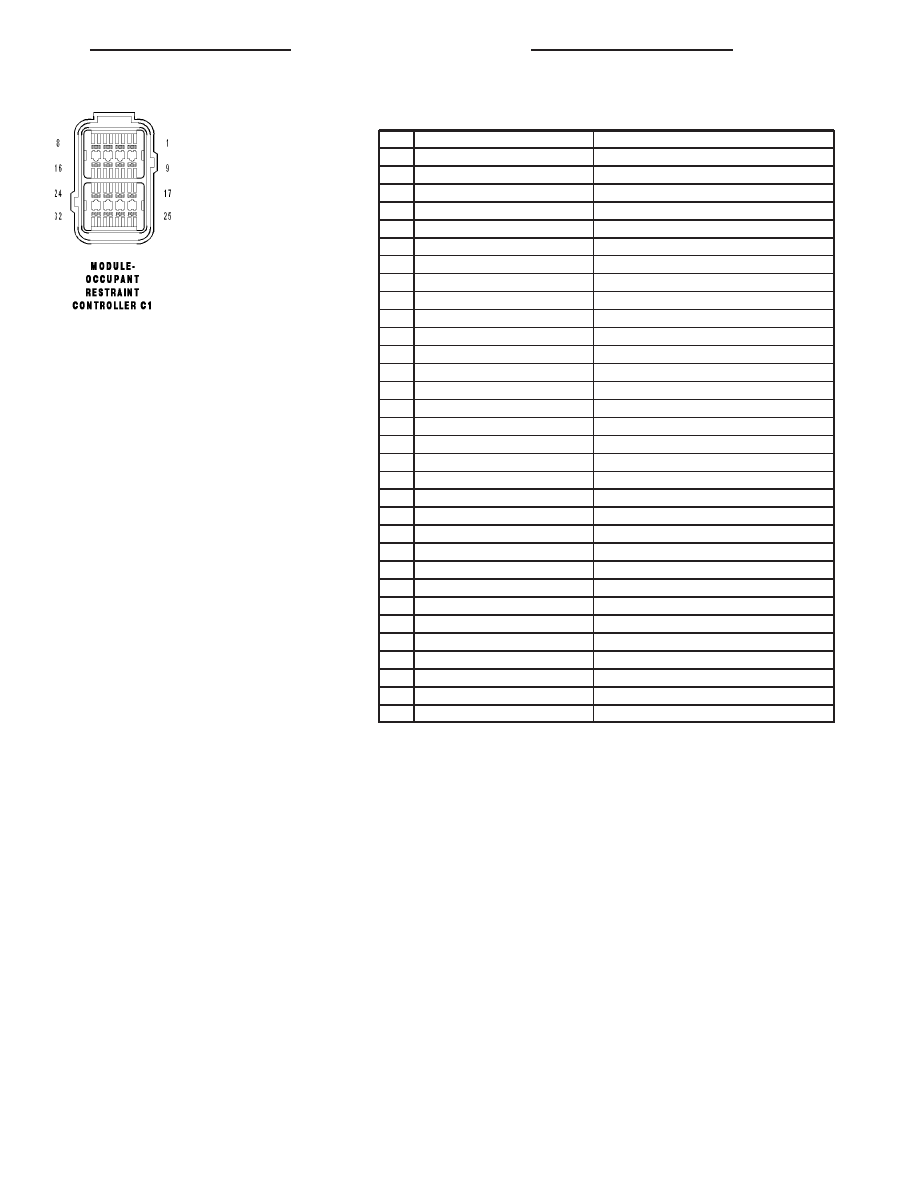

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

R13 20LG/VT (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R16 20BR/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R15 20LG/BR (SIDE AIRBAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

20

Z104 20BK/LG

GROUND

21

-

-

22

-

-

23

-

-

24

R14 20TN/LG (SIDE AIRBAG)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R1 20LB/BR (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 2

26

R3 20LB/OR (SIDE AIRBAG)

LEFT CURTAIN SQUIB 1 LINE 1

27

R4 20OR/LB (SIDE AIRBAG)

RIGHT CURTAIN SQUIB 1 LINE 1

28

R2 20WT/LB (SIDE AIRBAG)

RIGHT CURTAIN SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

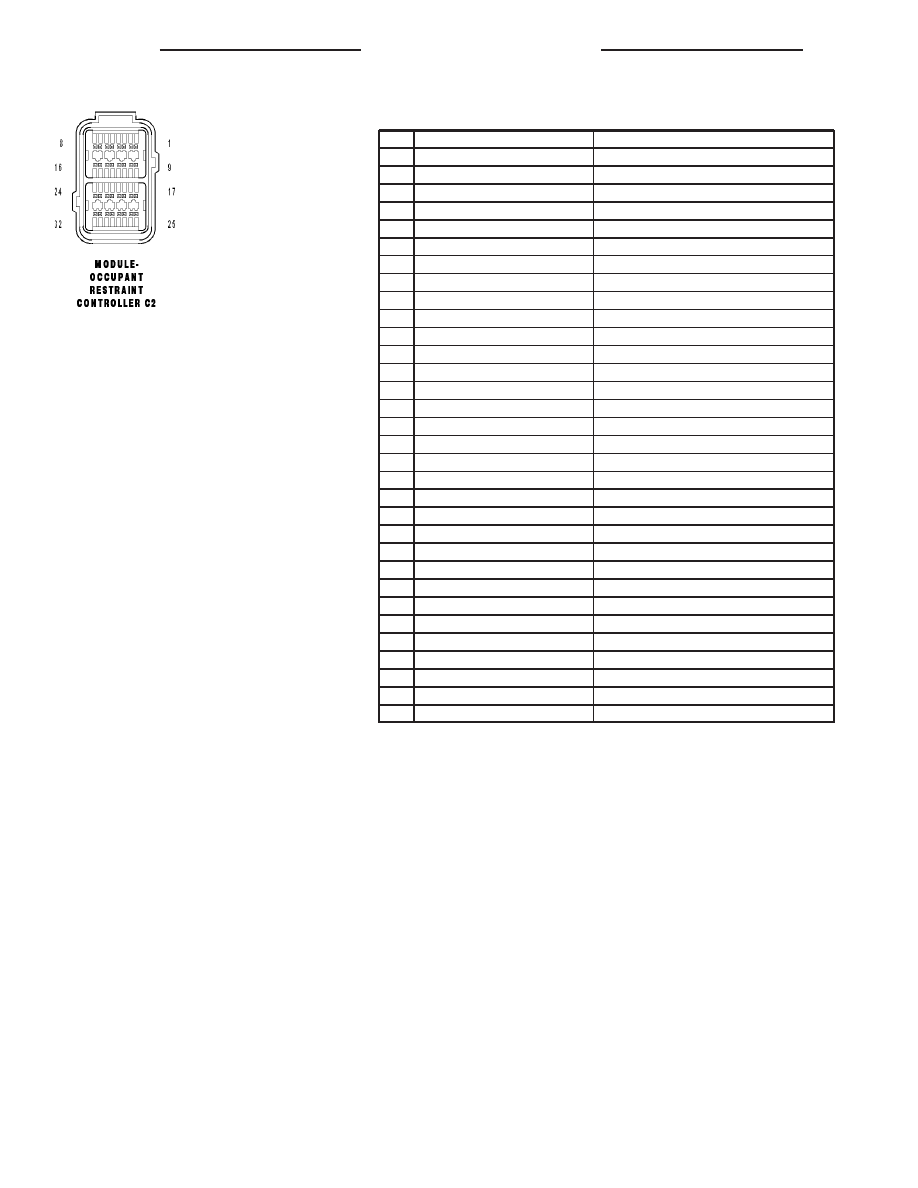

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 - 32 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20LG/BR

DRIVER SQUIB 1 LINE 2

2

R45 20LG/OR

DRIVER SQUIB 1 LINE 1

3

R63 20LG/WT

DRIVER SQUIB 2 LINE 1

4

R61 20LG/VT

DRIVER SQUIB 2 LINE 2

5

R42 20LB/BR

PASSENGER SQUIB 1 LINE 2

6

R44 20LB/OR

PASSENGER SQUIB 1 LINE 1

7

R64 20LB/WT

PASSENGER SQUIB 2 LINE 1

8

R62 20LB/VT

PASSENGER SQUIB 2 LINE 2

9

G104 20VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

10

-

-

11

-

-

12

R82 20WT/LB

RIGHT FRONT IMPACT SENSOR GROUND

13

-

-

14

-

-

15

D55 20WT/OR

CAN B BUS(+)

16

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

-

-

18

-

-

19

R104 20LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

20

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

21

-

-

22

-

-

23

D54 20WT

CAN B BUS(-)

24

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

25

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

26

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

27

R106 20LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

ND

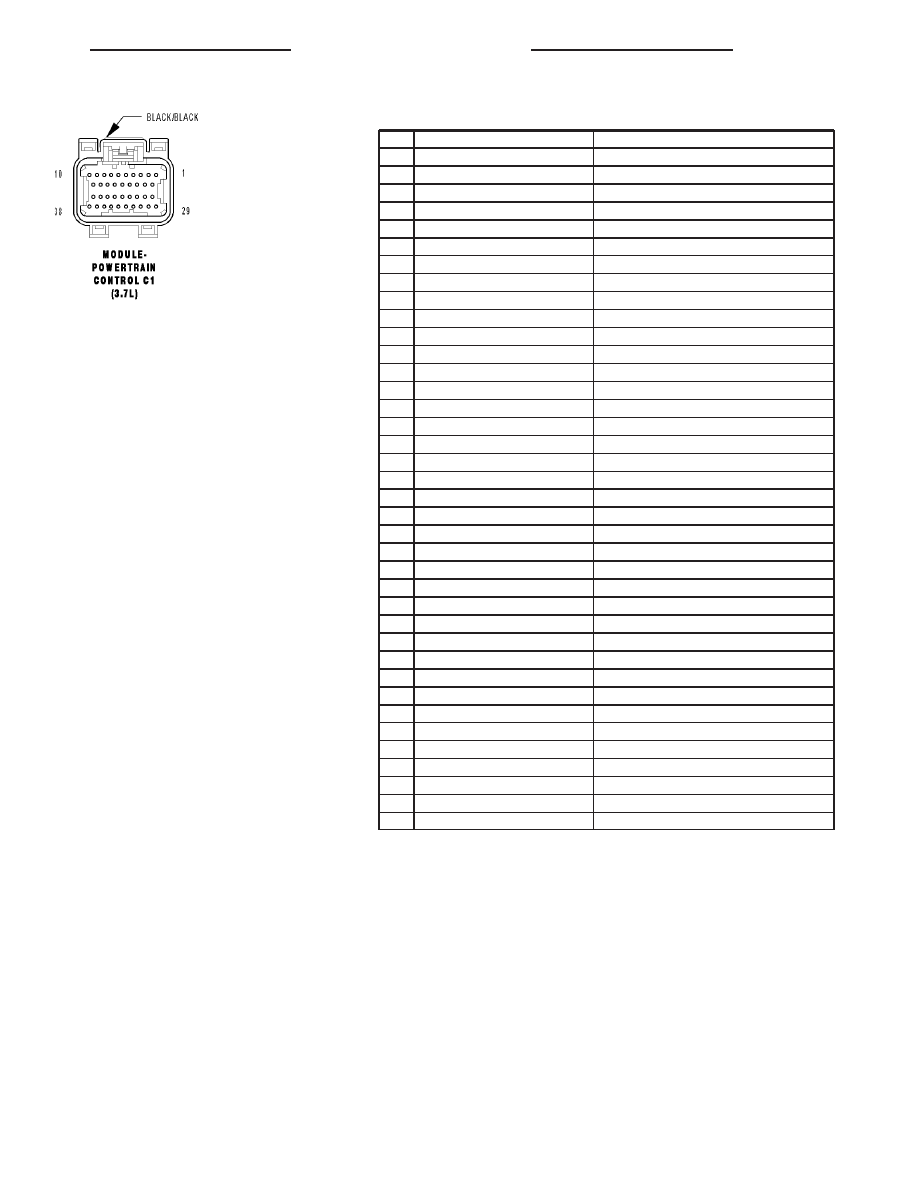

MODULE-POWERTRAIN CONTROL C1 (3.7L) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z913 16BK

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

Z937 16BK

GROUND

19

-

-

20

G6 18VT/GY

ENGINE OIL PRESSURE SIGNAL

21

-

-

22

-

-

23

-

-

24

-

-

25

D20 20WT/LG

SCI RECEIVE (PCM)

26

D16 20WT/OR

SCI RECEIVE (TCM)

27

F856 20YL/PK

5 VOLT SUPPLY

28

-

-

29

A919 18RD

FUSED B(+)

30

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 20BR/DG

O2 RETURN (UPSTREAM)

33

K243 20BR

O2 2/2 SIGNAL

34

D65 20WT/LG

CAN C BUS(+)

35

D64 20WT/LB

CAN C BUS(-)

36

D21 20WT/GY

SCI TRANSMIT (PCM)

37

D15 20BR/WT (A/T)

SCI TRANSMIT (TCM)

38

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
