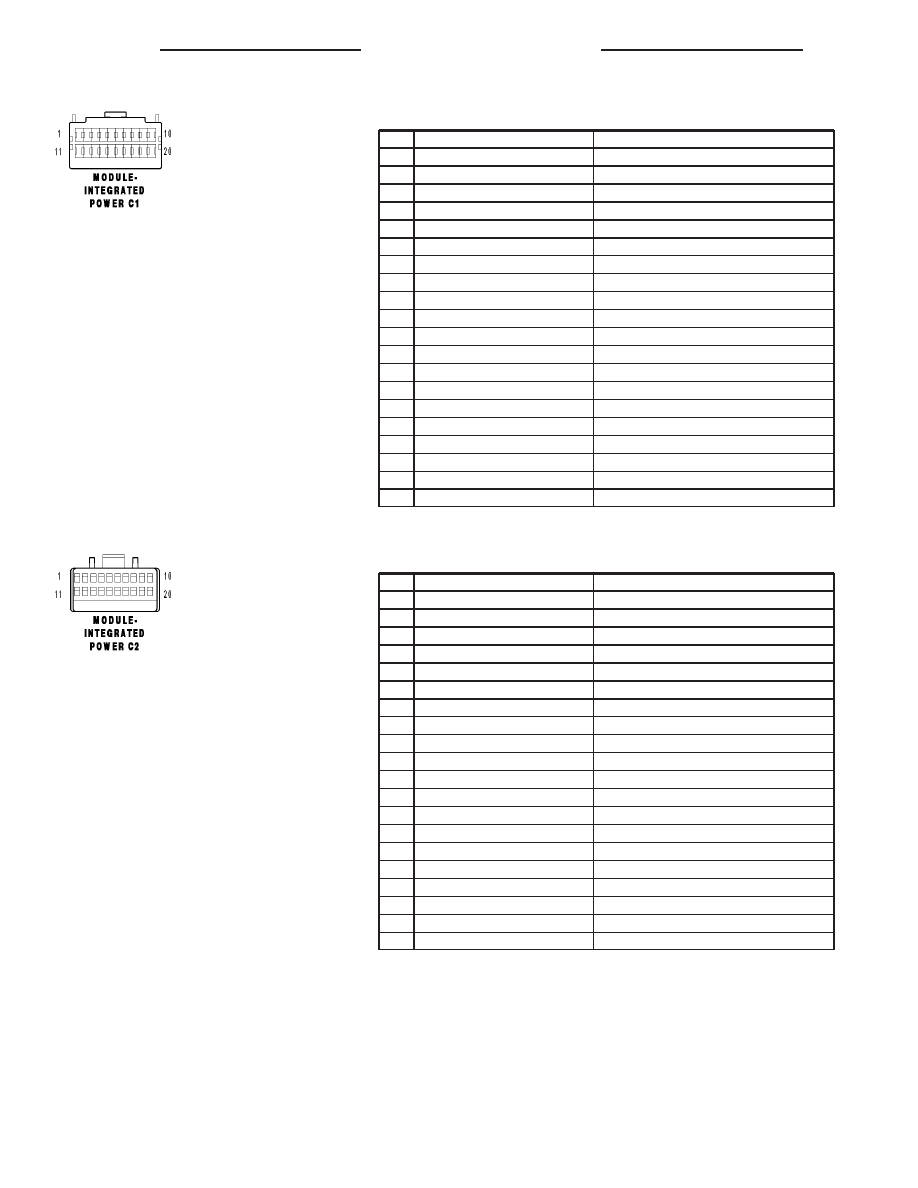

MODULE-INTEGRATED POWER C1 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

G180 20VT/YL

FCM SENSOR RETURN

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

T752 20DG/OR

STARTER RELAY CONTROL

12

-

-

13

-

-

14

K51 20BR/GY

ASD RELAY CONTROL

15

T313 18YL/LG

NOT USED

16

-

-

17

-

-

18

-

-

19

-

-

20

T2 20DG/WT (M/T)

LOW/REVERSE SOLENOID CONTROL

MODULE-INTEGRATED POWER C2 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

-

-

3

-

-

4

-

-

5

F924 20PK/YL

FUSED IGNITION SWITCH OUTPUT (START)

6

K31 20BR

FUEL PUMP RELAY CONTROL

7

T15 20YL/BK (A/T)

TRANSMISSION CONTROL RELAY CONTROL

8

A956 20RD

FUSED B(+)

9

-

-

10

Z915 20BK

GROUND

11

-

-

12

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

13

C3 20DB/YL

A/C CLUTCH RELAY OUTPUT

14

L77 20PK/RD

PARK LAMP RELAY OUTPUT

15

L77 20PK/RD

PARK LAMP RELAY OUTPUT

16

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

17

L78 20WT/OR

FUSED PARK LAMP RELAY OUTPUT (RIGHT)

18

-

-

19

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

20

-

-

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

ND

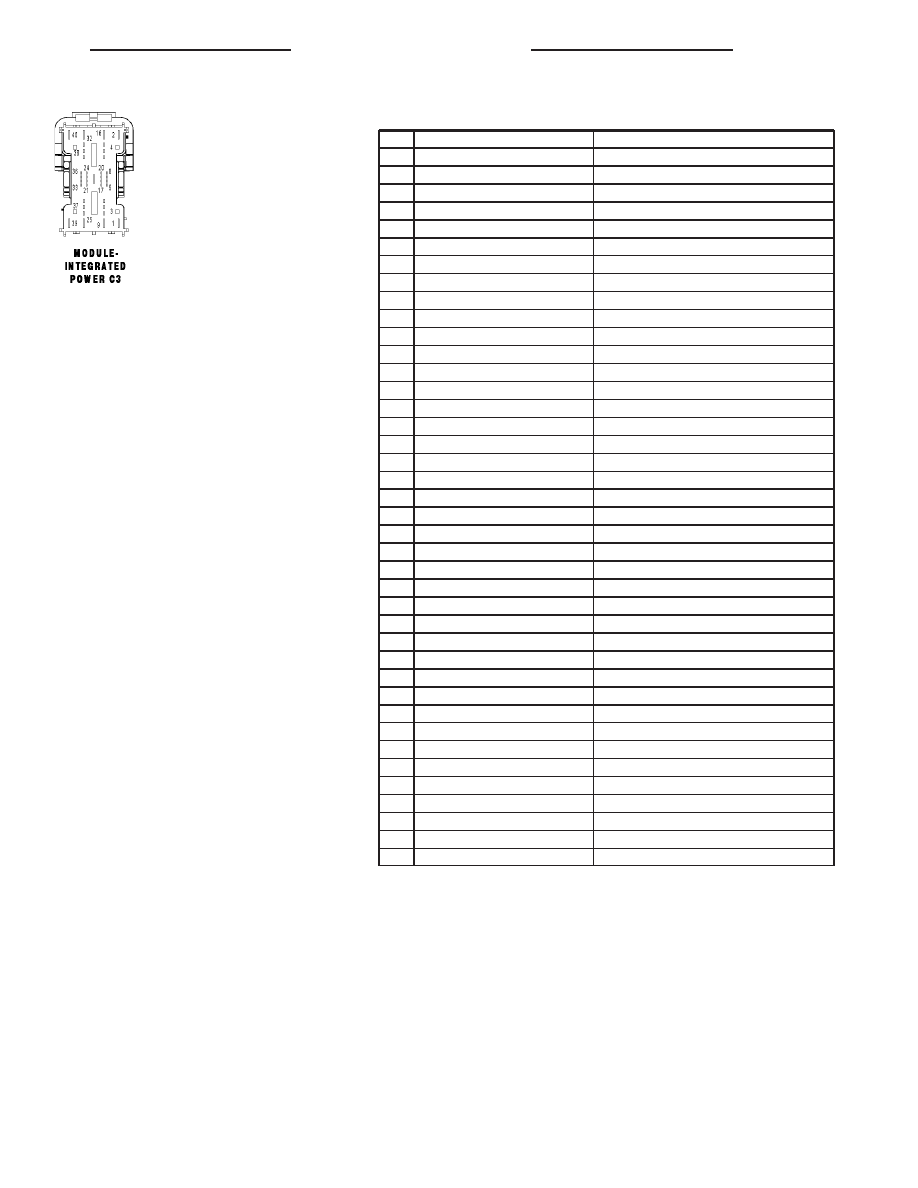

MODULE-INTEGRATED POWER C3 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

A917 12RD

FUSED B(+)

2

A953 12RD

FUSED B(+)

3

F961 16PK/LB

IGNITION SWITCH OUTPUT (START)

4

-

-

5

L674 20LG (TRAILER TOW)

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

6

L673 20YL (TRAILER TOW)

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

7

X2 18DG/OR

HORN RELAY OUTPUT

8

X2 18DG/OR

HORN RELAY OUTPUT

9

F941 14PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

10

-

-

11

A111 18DG/RD (AWAL)

FUSED B(+)

12

A117 20RD/DG

FUSED B(+) (I.O.D.)

13

-

-

14

-

-

15

L76 20PK/RD (TRAILER TOW)

TRAILER TOW RELAY OUTPUT

16

A918 18RD

FUSED B(+)

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

A923 18RD

FUSED B(+)

26

A940 18RD

FUSED B(+)

27

A901 18RD

FUSED B(+)

28

A103 20GY/RD

FUSED B(+)

29

A116 16YL/RD

FUSED B(+)

30

-

-

31

A924 18RD

FUSED B(+)

32

A100 12RD/VT (TRAILER TOW)

FUSED B(+)

33

L89 18WT/YL (FOG LAMPS)

FRONT FOG LAMP RELAY OUTPUT

34

L89 18WT/YL (FOG LAMPS)

FRONT FOG LAMP RELAY OUTPUT

35

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

36

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (START)

37

-

-

38

-

-

39

C15 12DB/WT (EBL)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

40

A107 12TN/RD

FUSED B(+)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

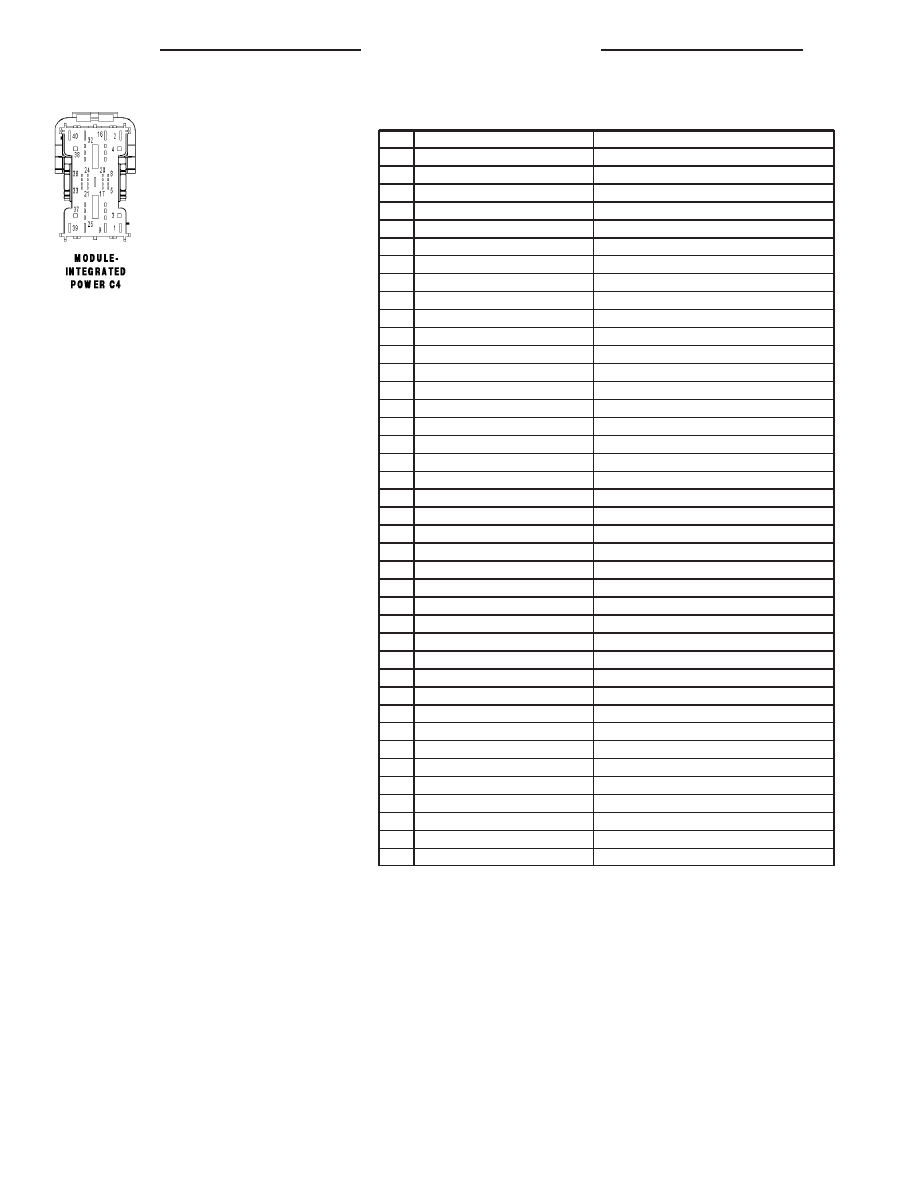

MODULE-INTEGRATED POWER C4 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A915 10RD

FUSED B(+)

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

A920 18RD/BK

FUSED B(+)

10

-

-

11

-

-

12

-

-

13

F306 18DB/PK

FUSED B(+)

14

Z967 18BK

GROUND

15

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

16

A400 14TN/RD (TRAILER TOW)

FUSED B(+)

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

A955 16RD

ASD RELAY OUTPUT

26

Z903 18BK

GROUND

27

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

28

F984 12PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

29

T16 16YL/OR (A/T)

TRANSMISSION CONTROL RELAY OUTPUT

30

A919 18RD

FUSED B(+)

31

-

-

32

A904 12RD/LB

FUSED B(+)

33

-

-

34

-

-

35

L62 18WT/OR

RIGHT REAR TURN SIGNAL CONTROL

36

-

-

37

-

-

38

F901 16PK

IGNITION SWITCH OUTPUT (RUN)

39

Z921 14BK

GROUND

40

A927 12RD/OR

FUSED B(+)

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

ND

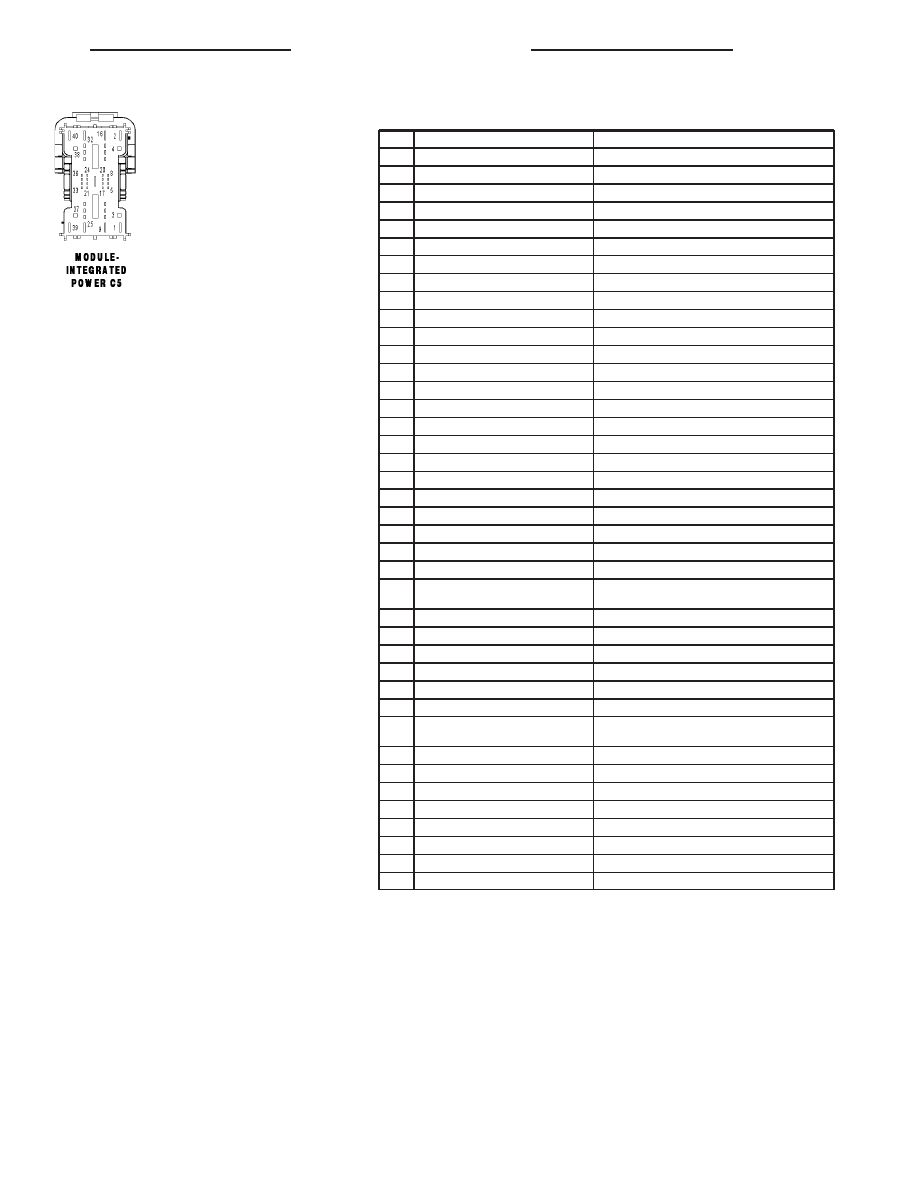

MODULE-INTEGRATED POWER C5 - 40 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F982 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

3

-

-

4

C16 20DB/GY (EBL)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

-

-

6

-

-

7

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

9

T750 14YL/GY

STARTER RELAY OUTPUT

10

F525 18TN/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

13

-

-

14

-

-

15

-

-

16

Z902 14BK

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

F500 20DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

25

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

26

Z909 20BK

GROUND

27

L1 18WT/LG

BACK-UP LAMP FEED

28

T315 14YL/BR

SHIFT MOTOR CONTROL A

29

T316 14YL/GY

SHIFT MOTOR CONTROL B

30

-

-

31

-

-

32

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

33

-

-

34

-

-

35

-

-

36

-

-

37

L63 18WT/DG

LEFT REAR TURN SIGNAL CONTROL

38

-

-

39

Z118 18BK/YL

GROUND

40

F921 12PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN)
