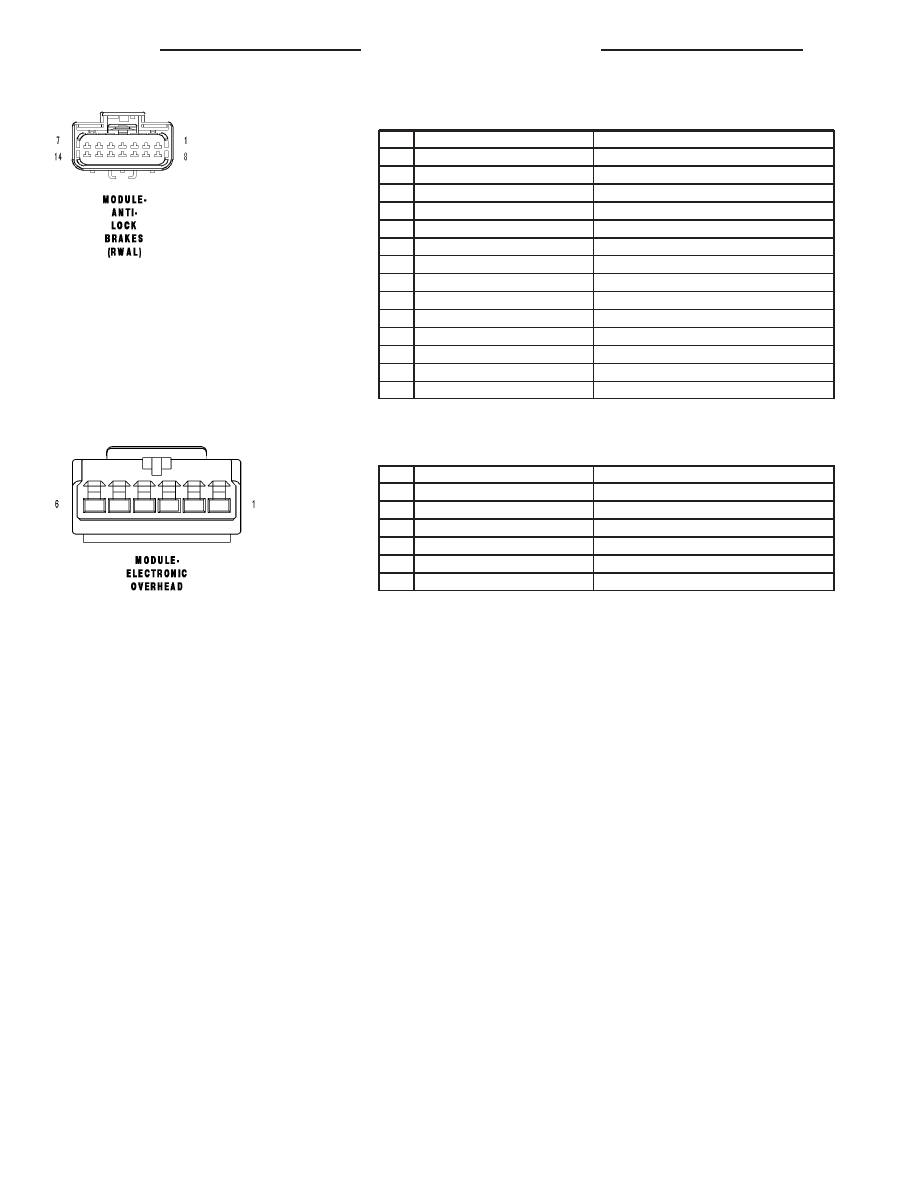

MODULE-ANTI-LOCK BRAKES (RWAL) - 14 WAY

CAV

CIRCUIT

FUNCTION

1

B222 20DG/WT

REAR WHEEL SPEED SENSOR SUPPLY

2

D65 20WT/LG

CAN C BUS(+)

3

D64 20WT/LB

CAN C BUS(-)

4

F500 20DG/PK

FUSED RUN RELAY OUTPUT

5

-

-

6

Z107 12BK/DG

GROUND

7

A107 12TN/RD

FUSED B(+)

8

B22 20DG/YL

REAR WHEEL SPEED SENSOR SIGNAL

9

B29 20DG/WT

BRAKE SWITCH SIGNAL

10

-

-

11

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

12

-

-

13

-

-

14

-

-

MODULE-ELECTRONIC OVERHEAD - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A918 18RD/LB

FUSED B(+)

3

D55 20WT/OR

CAN B BUS(+)

4

D54 20WT

CAN B BUS(-)

5

Z993 18BK

GROUND

6

-

-

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

ND

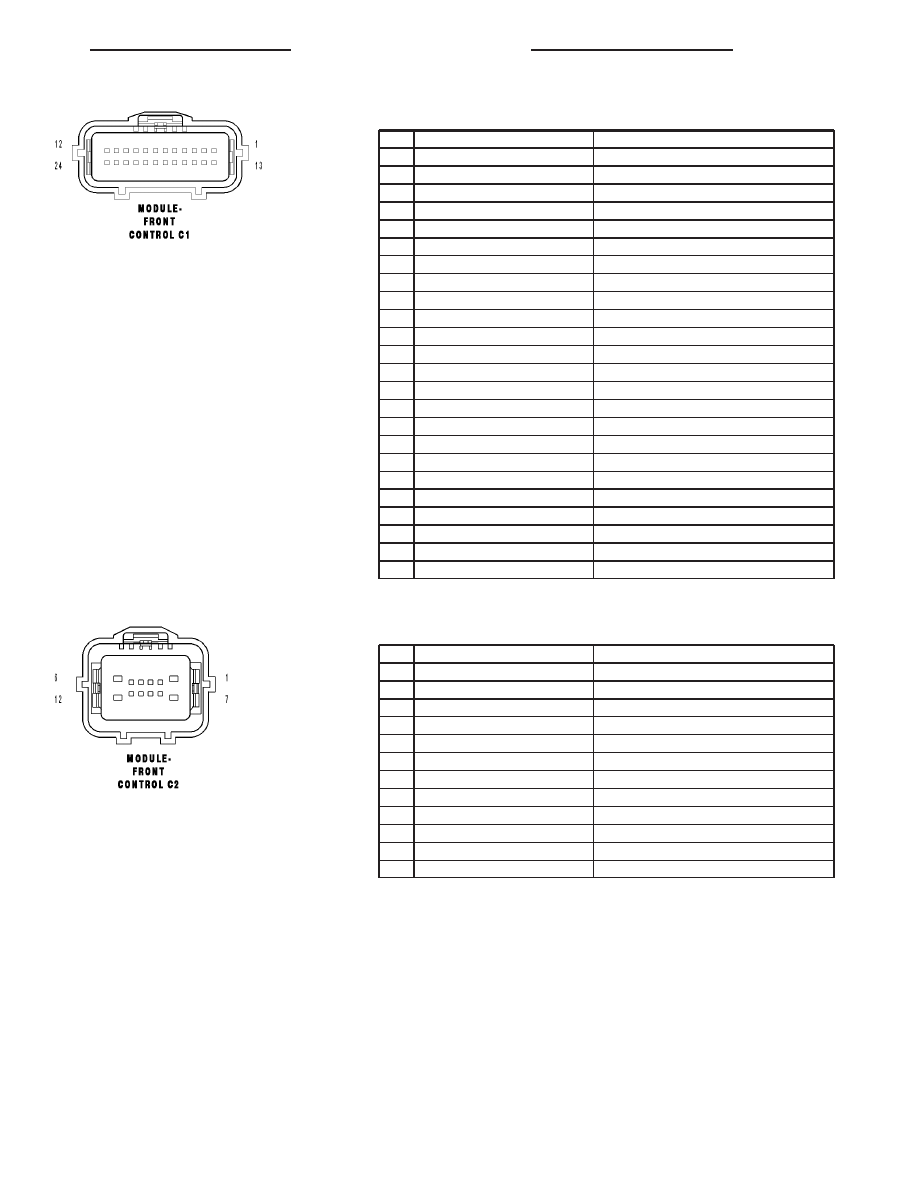

MODULE-FRONT CONTROL C1 - 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z116 18BK/VT

GROUND

2

D55 20WT/OR

CAN B BUS(+)

3

D54 20WT

CAN B BUS(-)

4

-

-

5

D52 20WT/LB

CAN C DIAGNOSTIC (+)

6

D51 20PK/RD

CAN C DIAGNOSTIC (-)

7

-

-

8

D65 20WT/LG

CAN C BUS(+)

9

D64 20WT/LB

CAN C BUS(-)

10

-

-

11

C18 20LB/BR

A/C PRESSURE SIGNAL

12

-

-

13

-

-

14

-

-

15

-

-

16

T103 20YL/OR

5 VOLT SUPPLY

17

D201 20WT/DG

MODE SENSOR A

18

W1 20BR/TN

WASHER FLUID LEVEL SWITCH SENSE

19

K25 20DB/VT

BATT TEMP SIGNAL

20

K91 20DB/YL

BATT TEMP RETURN

21

L50 18WT/LB

BRAKE LAMP SWITCH OUTPUT

22

Z117 18BK/WT

GROUND

23

-

-

24

Z965 18BK

GROUND

MODULE-FRONT CONTROL C2 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L44 18WT/TN

RIGHT LOW BEAM DRIVER

2

-

-

3

-

-

4

G31 20VT/OR

AAT SIGNAL

5

G931 20VT/BR

SENSOR GROUND

6

L43 18WT/DB

LEFT LOW BEAM DRIVER

7

L33 18WT/LG

LEFT HIGH BEAM DRIVER

8

L60 18WT/TN

RIGHT FRONT TURN SIGNAL CONTROL

9

-

-

10

L61 18WT/LG

LEFT FRONT TURN SIGNAL CONTROL

11

Z947 18BK

GROUND

12

L34 18WT/GY

RIGHT HIGH BEAM DRIVER

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

MODULE-FRONT CONTROL IPM - 49 WAY

CAV

CIRCUIT

FUNCTION

1

Z921

GROUND

2

A908

FUSED B(+)

3

A906

FUSED B(+)

4

A905

FUSED B(+)

5

A907

FUSED B(+)

6

A909

FUSED B(+)

7

L1

BACK-UP LAMP FEED

8

T315

SHIFT MOTOR CONTROL A

9

T316

SHIFT MOTOR CONTROL B

10

C115

DEFOGGER RELAY CONTROL

11

-

-

12

W10

FRONT WASHER PUMP MOTOR CONTROL

13

-

-

14

-

-

15

A920

FUSED B(+)

16

-

-

17

F202

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

Z118

GROUND

19

Z909

GROUND

20

-

-

21

L656

RIGHT TRAILER TOW BRAKE LAMP RELAY CON-
TROL

22

L655

LEFT TRAILER TOW BRAKE LAMP RELAY CONTROL

23

-

-

24

Z909

GROUND

25

Z118

GROUND

26

L139

FOG LAMP RELAY CONTROL

27

W5

WIPER ON/OFF RELAY CONTROL

28

-

-

29

W2

WIPER HIGH/LOW RELAY CONTROL

30

A955

ASD RELAY OUTPUT

31

W7

WIPER PARK SWITCH SENSE

32

Z909

GROUND

33

Z118

GROUND

34

L62

RIGHT REAR TURN SIGNAL CONTROL

35

G180

FCM SENSOR RETURN

36

-

-

37

-

-

38

-

-

39

-

-

40

T2

LOW/REVERSE SOLENOID CONTROL

41

Z118

GROUND

42

-

-

43

L63

LEFT REAR TURN SIGNAL CONTROL

44

-

-

45

T313

NOT USED

46

-

-

47

X4

HORN RELAY CONTROL

48

L779

PARK LAMP RELAY CONTROL

49

-

-

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

ND

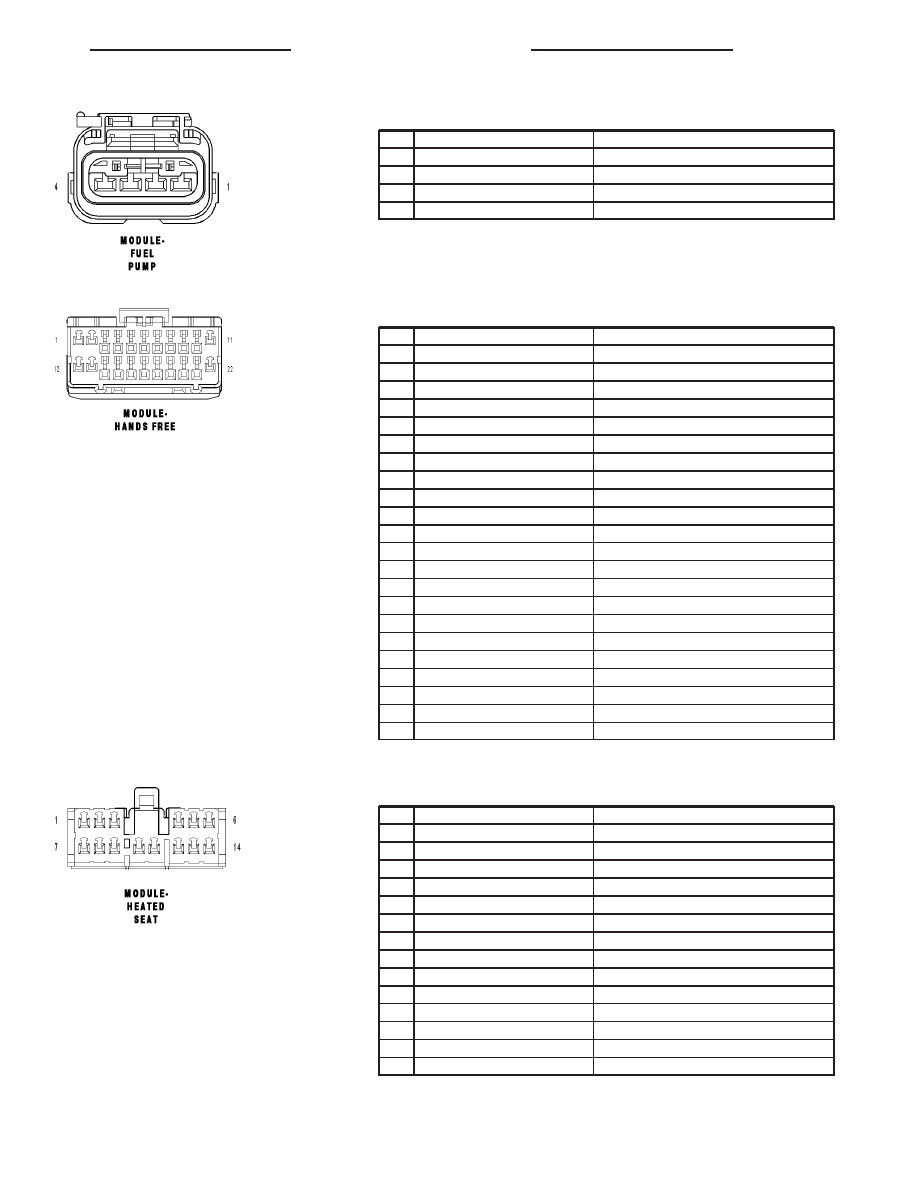

MODULE-FUEL PUMP - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z201 18BK

GROUND

2

N5 20DB/WT

FUEL LEVEL SENSOR RETURN

3

N4 20DB/YL

FUEL LEVEL SENSOR NO. 1 SIGNAL

4

N1 18DB/OR

FUEL PUMP RELAY OUTPUT

MODULE-HANDS FREE - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A918 18RD/LB

FUSED B(+)

2

-

-

3

-

-

4

D54 20WT

CAN B BUS(-)

5

X722 20LB/BK

MICROPHONE 2 IN (+)

6

-

-

7

-

-

8

X716 20GY/TN

CNV-HANDS FREE VOICE (+)

9

X776 20TN/GY

CNV-HANDS FREE VOICE (-)

10

X795 20DG

COMMON AUDIO OUTPUT

11

-

-

12

-

-

13

-

-

14

D55 20WT/OR

CAN B BUS(+)

15

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

16

X712 20DG/LB

MICROPHONE 1 IN (+)

17

X792 20LB/RD

MICROPHONE IN (-)

18

X735 20DB

HANDS FREE MICROPHONE SHIELD

19

-

-

20

X793 20LB/YL

MICROPHONE FEED

21

X835 20OR/GY

SENSOR GROUND

22

Z939 20BK

GROUND

MODULE-HEATED SEAT - 14 WAY

CAV

CIRCUIT

FUNCTION

1

P7 20LB/BK

DRIVER HEATED SEAT SWITCH OUTPUT

2

P144 20BK/LG

HEATED SEAT SENSOR RETURN

3

P130 18RD/TN

RIGHT SEAT HEATER B(+) DRIVER

4

F500 18VT/BR

FUSED IGNITION SWITCH OUTPUT (RUN)

5

P131 18RD/DG

LEFT SEAT HEATER B(+) DRIVER

6

F500 18VT/BR

FUSED IGNITION SWITCH OUTPUT (RUN)

7

P142 20TN/DB

HEATED SEAT TEMP SENSOR - RIGHT FRONT

8

P141 20TN/LB

HEATED SEAT TEMP SENSOR - LEFT FRONT

9

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH OUTPUT

10

P138 20VT/LG

PASSENGER SEAT LOW HEAT LED DRIVER

11

P140 20VT/BK

PASSENGER SEAT HIGH HEAT LED DRIVER

12

P137 20VT/DG

DRIVER SEAT LOW HEAT LED DRIVER

13

Z1 18BK

GROUND

14

P139 20VT/WT

DRIVER SEAT HIGH HEAT LED DRIVER

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47
