Dodge Dakota (ND). Manual - part 589

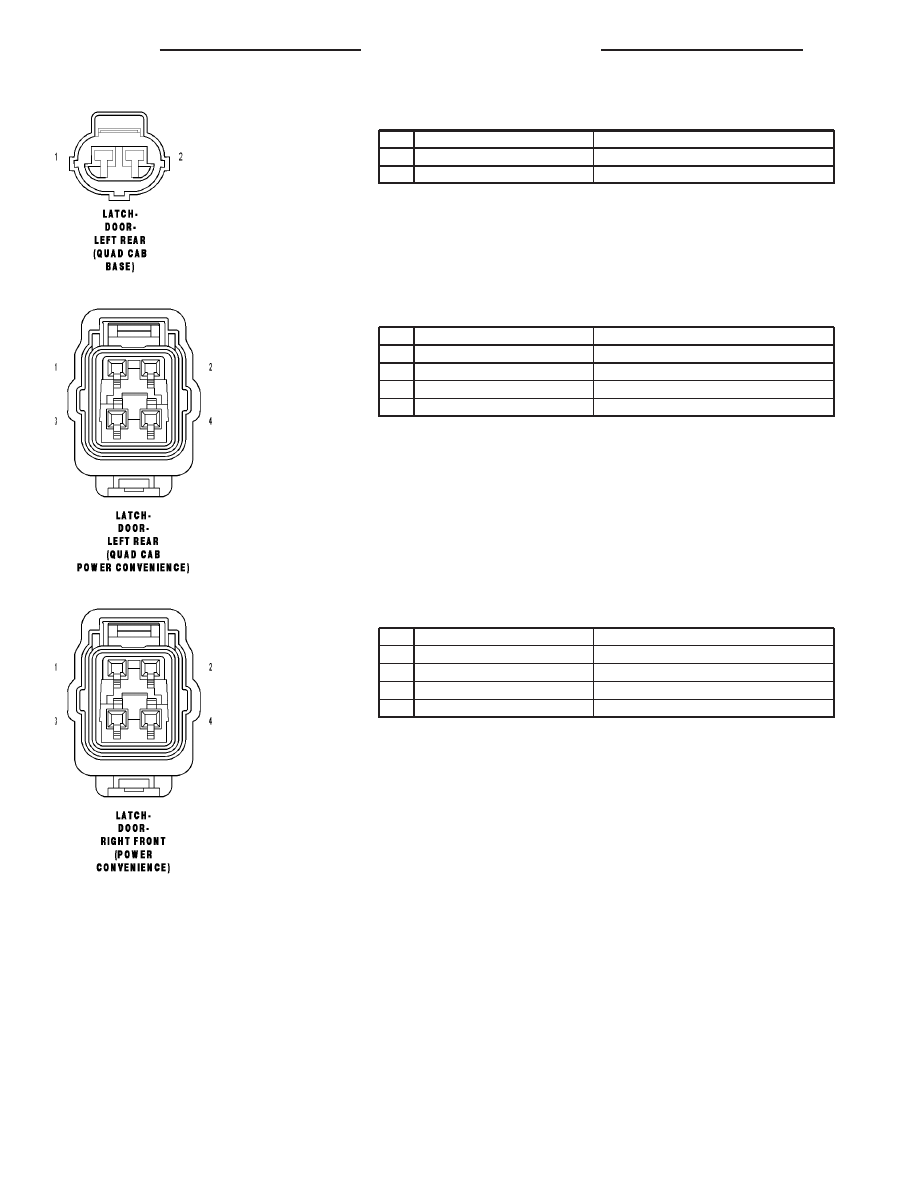

LATCH-DOOR-LEFT REAR (QUAD CAB BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z917 20BK

GROUND

LATCH-DOOR-LEFT REAR (QUAD CAB POWER CONVENIENCE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z941 20BK

GROUND

3

P5 18TN/OR

DOOR UNLOCK DRIVER LEFT REAR

4

P393 18LG

DOOR LOCK DRIVER LEFT DOORS

LATCH-DOOR-RIGHT FRONT (POWER CONVENIENCE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z944 20BK/LG

GROUND

3

G778 18VT/BK

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG/DB

DOOR LOCK DRIVER RIGHT DOORS

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

ND

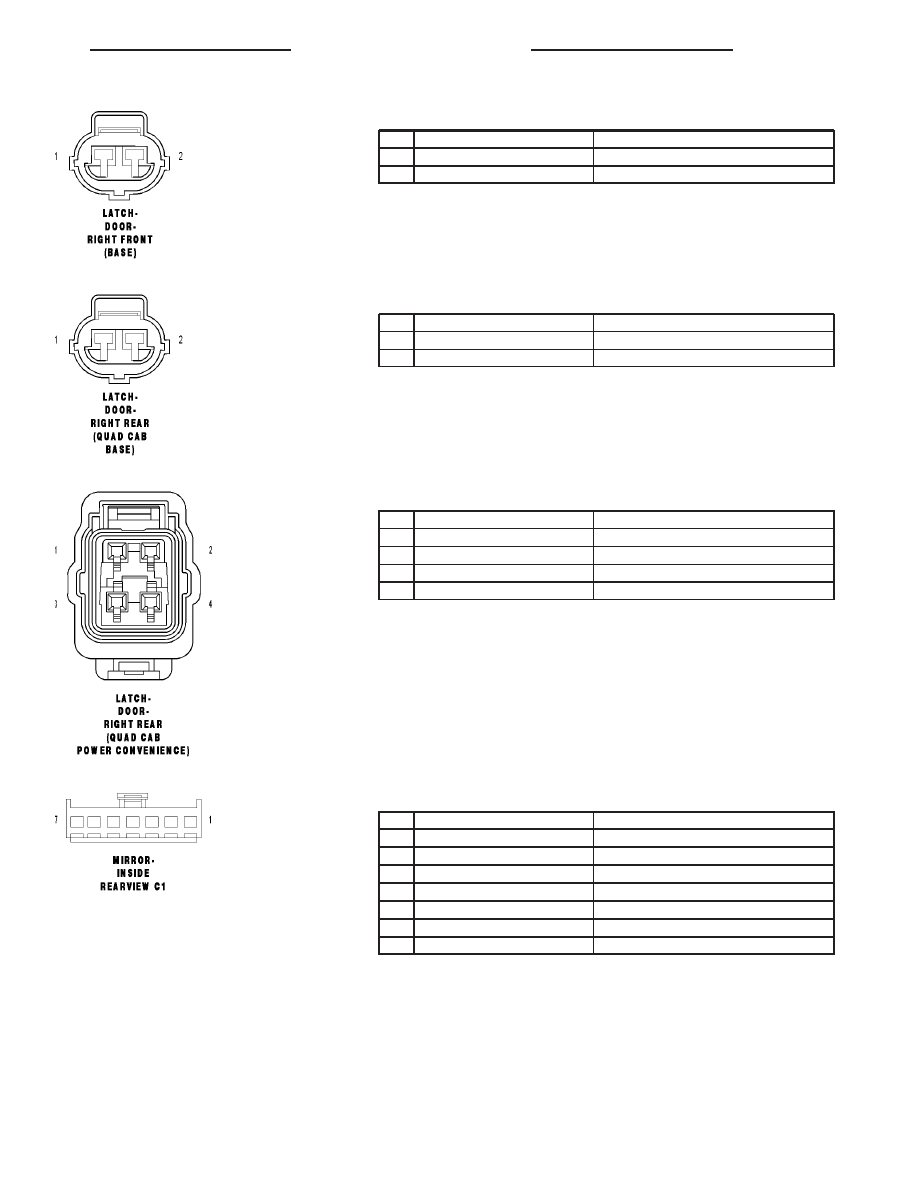

LATCH-DOOR-RIGHT FRONT (BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

PASSENGER DOOR AJAR SWITCH SENSE

2

Z917 20BK

GROUND

LATCH-DOOR-RIGHT REAR (QUAD CAB BASE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z917 20BK

GROUND

LATCH-DOOR-RIGHT REAR (QUAD CAB POWER CONVENIENCE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z927 20BK

GROUND

3

G778 18VT/BK

DOOR UNLOCK DRIVER RIGHT DOORS

4

P392 18LG/DB

DOOR LOCK DRIVER RIGHT DOORS

MIRROR-INSIDE REARVIEW C1 - 7 WAY

CAV

CIRCUIT

FUNCTION

1

F21 20BK/LB

FUSED IGNITION SWITCH OUTPUT (START)

2

Z957 20BK/GY

GROUND

3

L1 20BK/DG

BACK-UP LAMP FEED

4

-

-

5

-

-

6

-

-

7

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

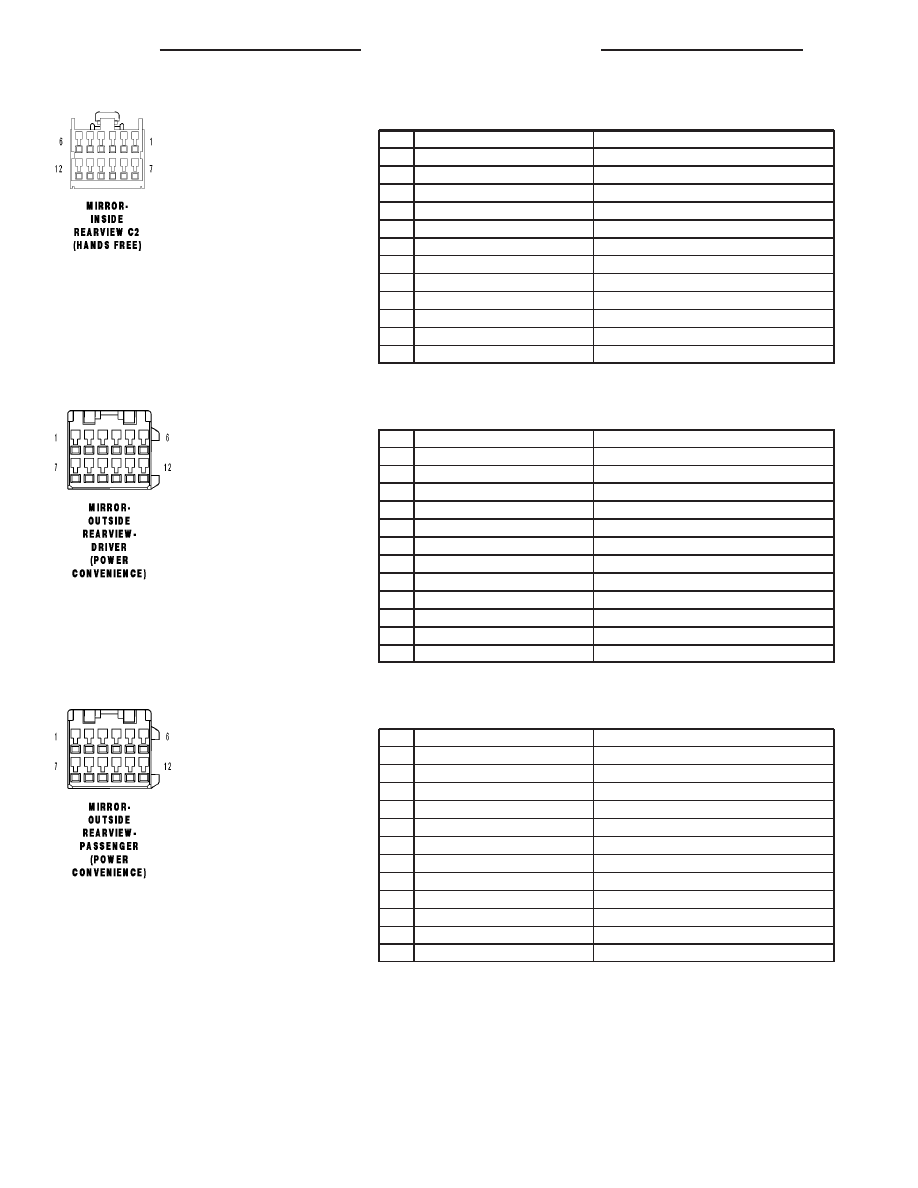

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BK/DB

MICROPHONE 2 IN (+)

5

X735 20BK/DG

HANDS FREE MICROPHONE SHIELD

6

X712 20BK/GY

MICROPHONE 1 IN (+)

7

X793 20BK/RD

MICROPHONE FEED

8

-

-

9

X730 20BK/OR

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK/TN

SENSOR GROUND

12

X792 20BK/VT

MICROPHONE IN (-)

MIRROR-OUTSIDE REARVIEW-DRIVER (POWER CONVENIENCE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20DB

DRIVER MIRROR VERTICAL DRIVER

2

P76 20TN/RD

MIRROR COMMON DRIVER

3

P75 20RD

DRIVER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

Z940 20BK

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

MIRROR-OUTSIDE REARVIEW-PASSENGER (POWER CONVENIENCE) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/DG

PASSENGER MIRROR VERTICAL DRIVER

2

P76 20TN/RD

MIRROR COMMON DRIVER

3

P74 20TN/YL

PASSENGER MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

Z944 20BK/LG

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

ND

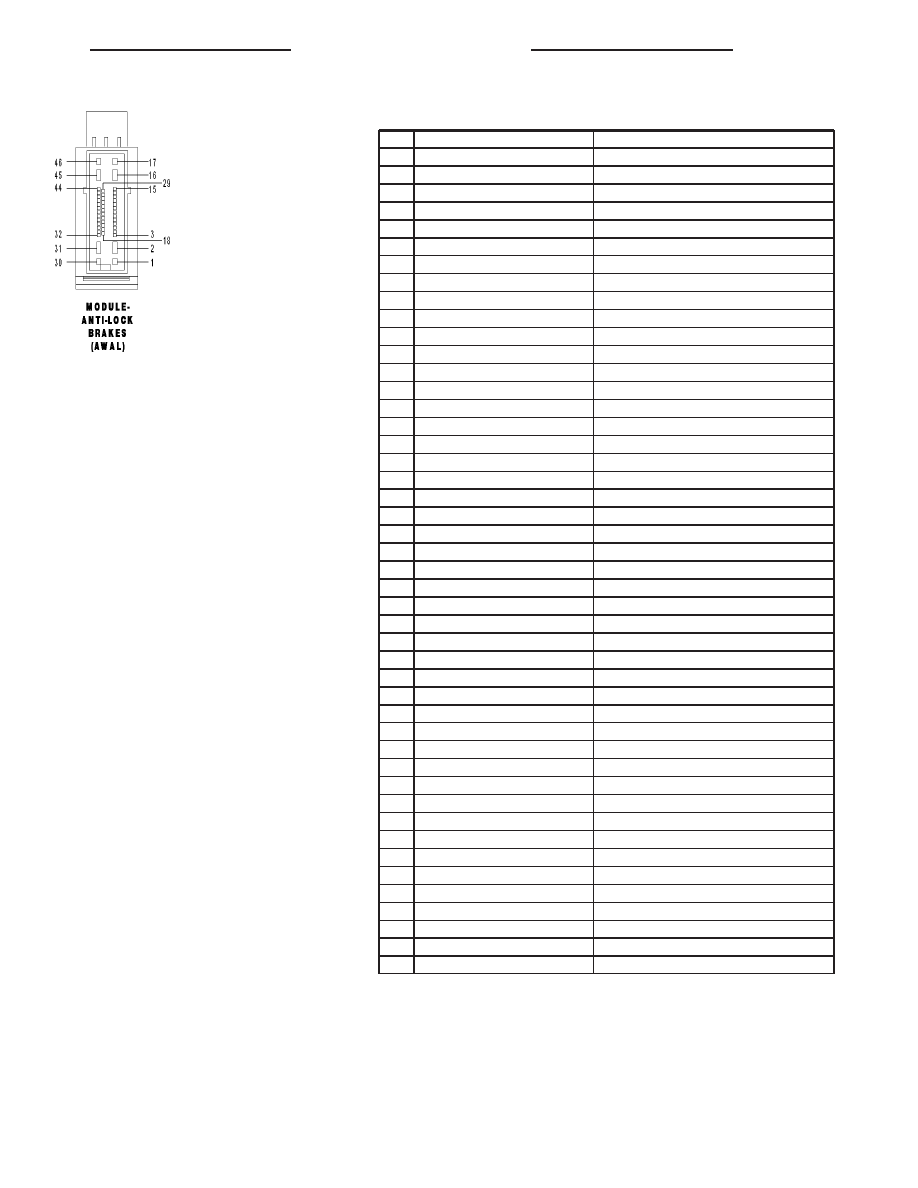

MODULE-ANTI-LOCK BRAKES (AWAL) - 46 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A111 18DG/RD

FUSED B(+)

3

D65 20WT/LG

CAN C BUS(+)

4

-

-

5

-

-

6

B29 20DG/WT

BRAKE SWITCH SIGNAL

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR SUPPLY

13

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

Z923 18BK

GROUND

17

-

-

18

D64 20WT/LB

CAN C BUS(-)

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR SUPPLY

27

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

28

-

-

29

-

-

30

-

-

31

A107 12TN/RD

FUSED B(+)

32

F500 20DG/PK

FUSED RUN RELAY OUTPUT

33

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

-

-

40

-

-

41

B22 20DG/YL

REAR WHEEL SPEED SENSOR SIGNAL

42

B222 20DG/WT

REAR WHEEL SPEED SENSOR SUPPLY

43

-

-

44

-

-

45

Z107 12BK/DG

GROUND

46

-

-

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43
