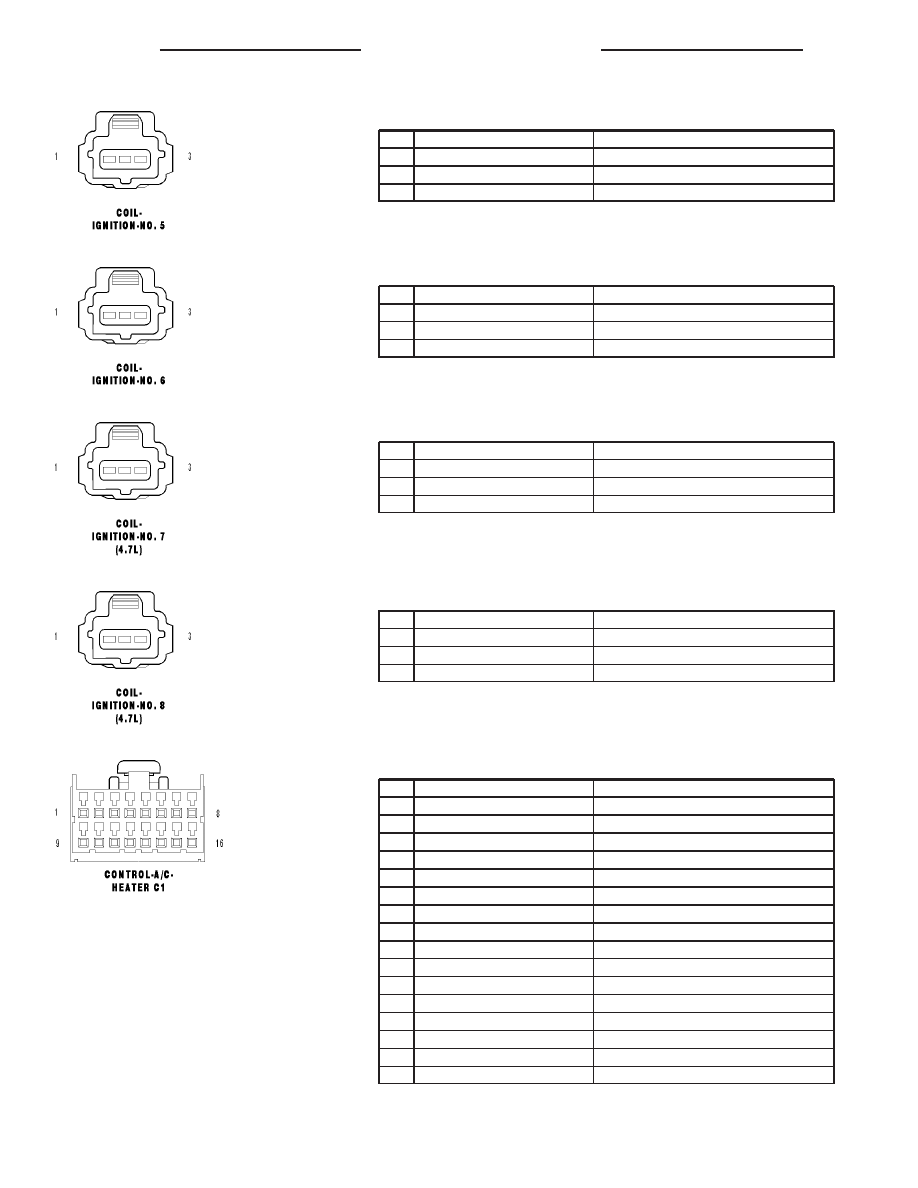

COIL-IGNITION-NO. 5 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K16 18DB/YL

COIL CONTROL NO. 5

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 6 - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K10 18DB/OR

COIL CONTROL NO. 6

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 7 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K97 18BR

COIL CONTROL NO. 7

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

COIL-IGNITION-NO. 8 (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K98 18DB/YL

COIL CONTROL NO. 8

2

A955 16RD

ASD RELAY OUTPUT

3

-

-

CONTROL-A/C-HEATER C1 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z24 20BK/OR

GROUND

3

-

-

4

-

-

5

-

-

6

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

7

C121 DB/DG

SENSOR GROUND

8

E12 20OR/GY

PANEL LAMPS DRIVER

9

C61 20DB/LG

BLEND DOOR DRIVER

10

C29 20DB

MODE DOOR 1 DRIVER

11

C32 20DB/TN

RECIRCULATION DOOR DRIVER

12

C801 20LB/RD

MODE DOOR 2 DRIVER

13

C34 20DB/LB

COMMON DOOR DRIVER

14

-

-

15

D54 20WT

CAN B BUS(-)

16

D55 20WT/OR

CAN B BUS(+)

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

ND

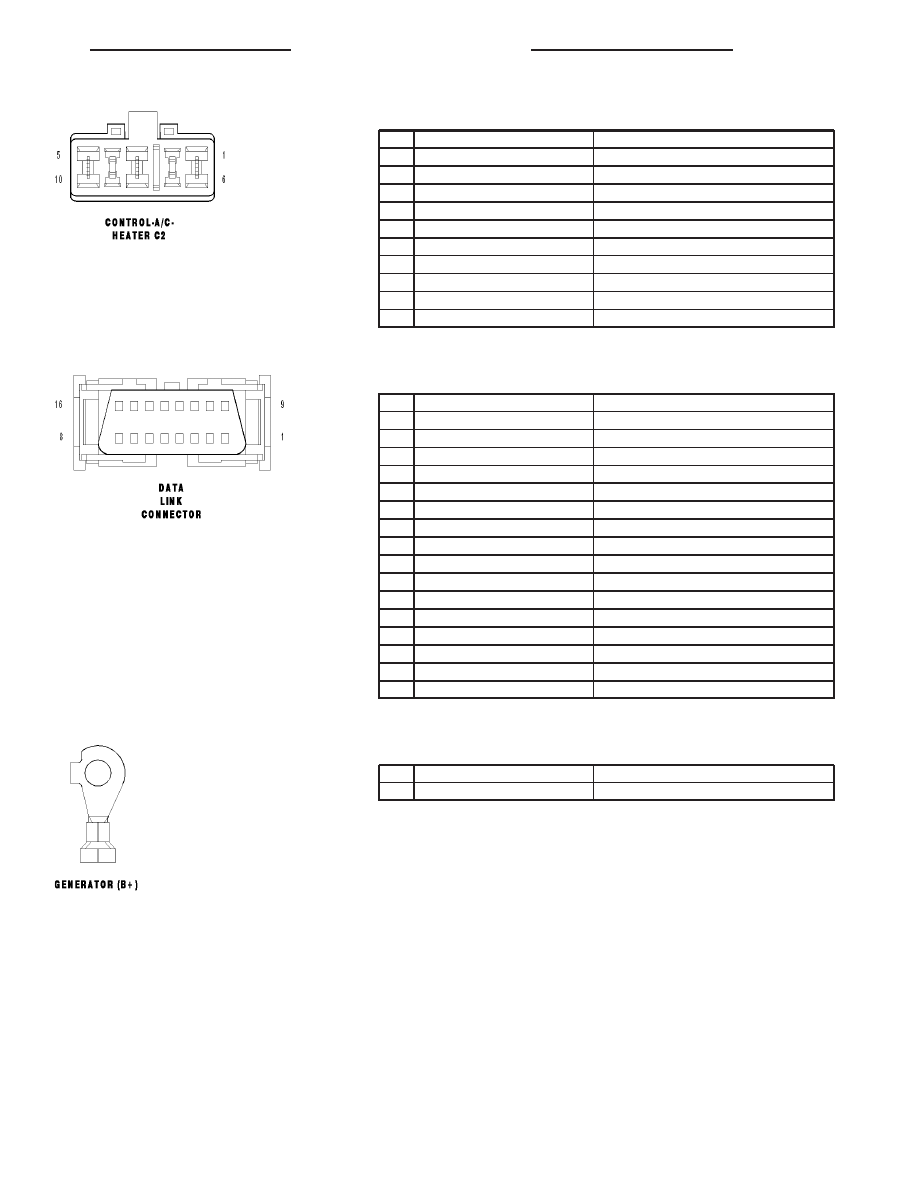

CONTROL-A/C-HEATER C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

C71 16DB/BR

BLOWER MOTOR LOW SPEED

3

C73 12DB/VT

BLOWER MOTOR M2 SPEED

4

-

-

5

Z961 12BK

GROUND

6

-

-

7

C72 14DB/OR

BLOWER MOTOR M1 SPEED

8

-

-

9

-

-

10

C75 12DB/GY

BLOWER MOTOR HIGH SPEED

DATA LINK CONNECTOR - 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

D52 20WT/LB

CAN C DIAGNOSTIC (+)

7

D21 20WT/GY

SCI TRANSMIT (PCM)

8

-

-

9

D16 20WT/OR

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20WT/LG

SCI RECEIVE (PCM)

13

-

-

14

D51 20PK/RD

CAN C DIAGNOSTIC (-)

15

D15 20BR/WT

SCI TRANSMIT (TCM)

16

A918 18RD/LB

FUSED B(+)

GENERATOR (B+) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A1 04RD

B(+)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

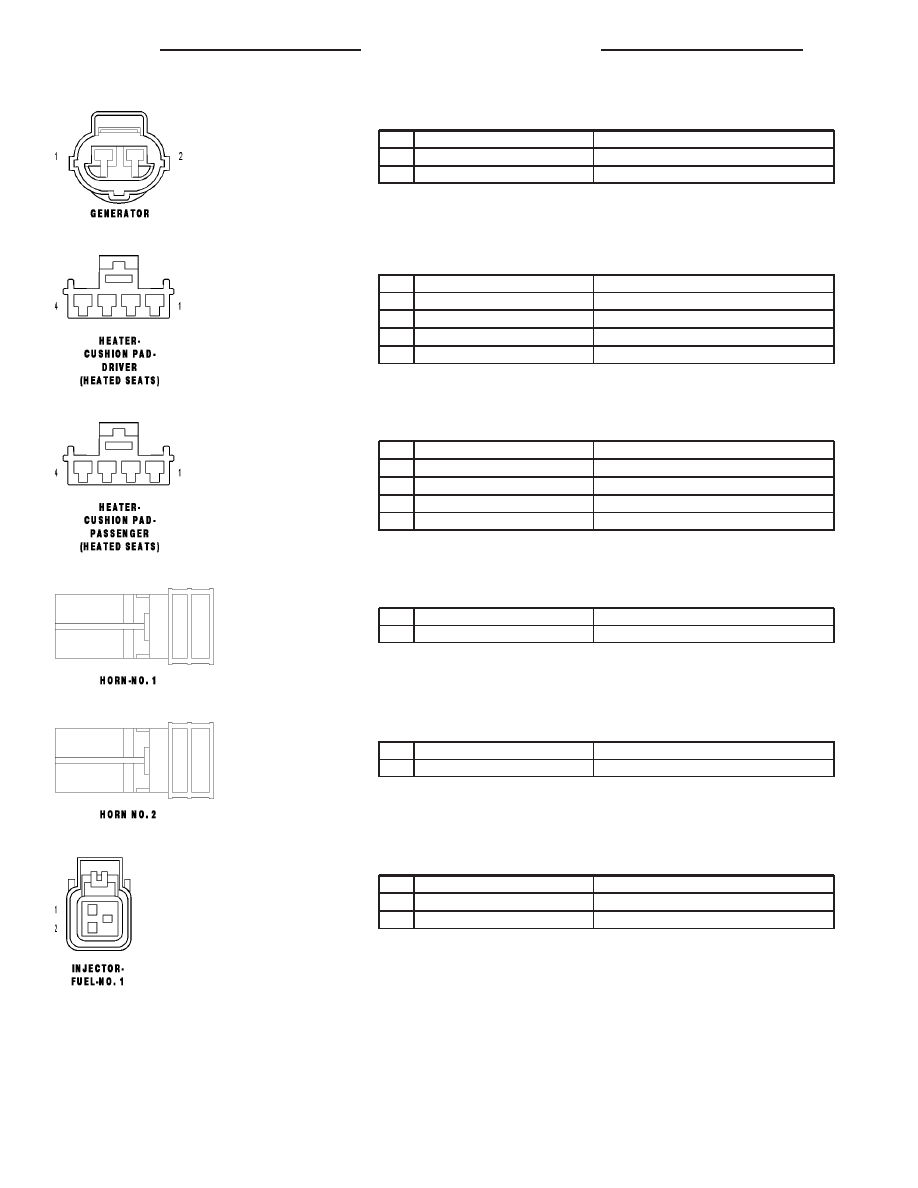

GENERATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K20 18BR/GY

GEN FIELD CONTROL

2

Z20 18BR/BK

GROUND

HEATER-CUSHION PAD-DRIVER (HEATED SEATS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P187 16LG/BR

LEFT SEAT HEATER B(+) DRIVER

2

P687 20TN/PK

HEATED SEAT TEMP SENSOR - LEFT FRONT

3

P968 20TN/LG

HEATED SEAT SENSOR RETURN

4

Z970 20BK

GROUND

HEATER-CUSHION PAD-PASSENGER (HEATED SEATS) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P188 16LG/VT

RIGHT SEAT HEATER B(+) DRIVER

2

P688 20TN/LG

HEATED SEAT TEMP SENSOR - RIGHT FRONT

3

P968 20TN/LG

HEATED SEAT SENSOR RETURN

4

Z969 20BK

GROUND

HORN-NO. 1 - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

HORN-NO. 2 - 1 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

INJECTOR-FUEL-NO. 1 - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18BR/YL

INJECTOR CONTROL NO. 1

2

A955 16RD

ASD RELAY OUTPUT

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

ND

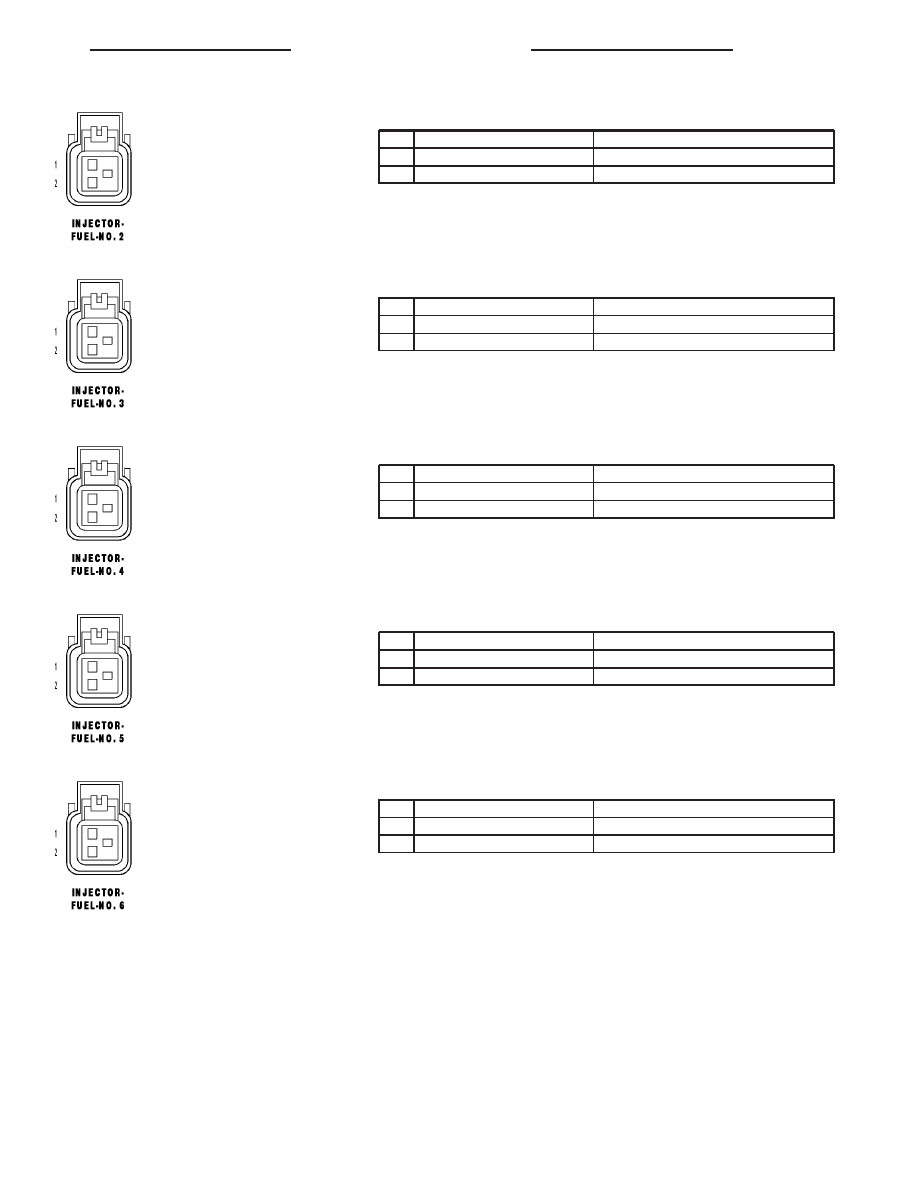

INJECTOR-FUEL-NO. 2 - 2 WAY
