Dodge Dakota (ND). Manual - part 585

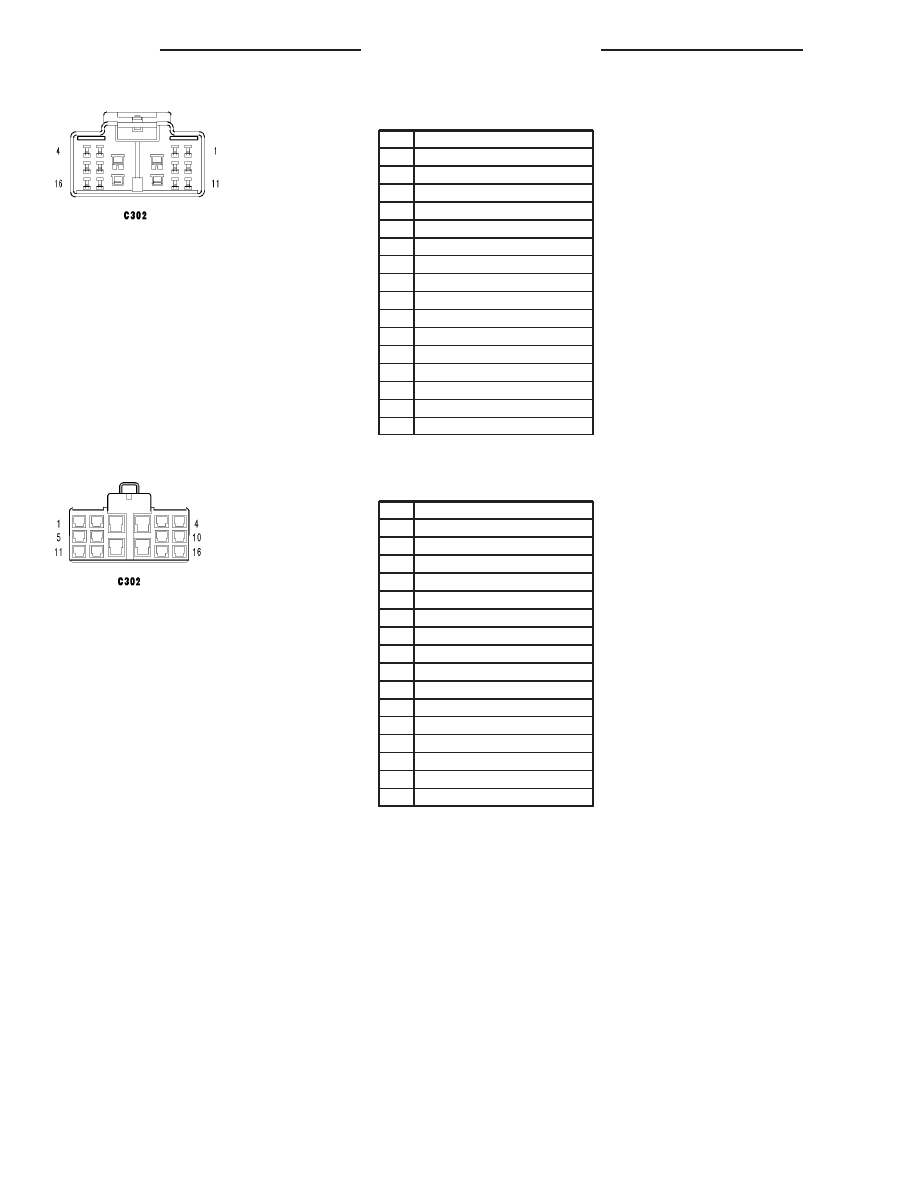

C302 - (BODY SIDE)

CAV

CIRCUIT

1

Z974 20BK/OR (EXCEPT BASE)

2

Z944 20BK/LG

3

P72 20TN/DG (EXCEPT BASE)

4

P76 20TN/RD (EXCEPT BASE)

5

P74 20TN/YL (EXCEPT BASE)

6

F30 14PK/YL (EXCEPT BASE)

7

Q16 14OR/TN (EXCEPT BASE)

8

Q15 14OR/LB (EXCEPT BASE)

9

Q26 14OR/GY (EXCEPT BASE)

10

C16 20DB/GY (EXCEPT BASE)

11

P392 18LG/DB

12

Z917 20BK (BASE)

13

-

14

-

15

-

16

-

C302 - (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Z974 20BK/OR (EXCEPT BASE)

2

Z944 20BK/LG

3

P72 20TN/DG (EXCEPT BASE)

4

P76 20TN/RD (EXCEPT BASE)

5

P74 20TN/YL (EXCEPT BASE)

6

F30 14PK/YL (EXCEPT BASE)

7

Q16 14OR/TN (EXCEPT BASE)

8

Q15 14OR/LB (EXCEPT BASE)

9

Q26 14OR/GY (EXCEPT BASE)

10

C16 20DB/GY (EXCEPT BASE)

11

P392 18LG/DB

12

-

13

-

14

-

15

-

16

-

8W - 80 - 24

8W-80 CONNECTOR PIN-OUTS

ND

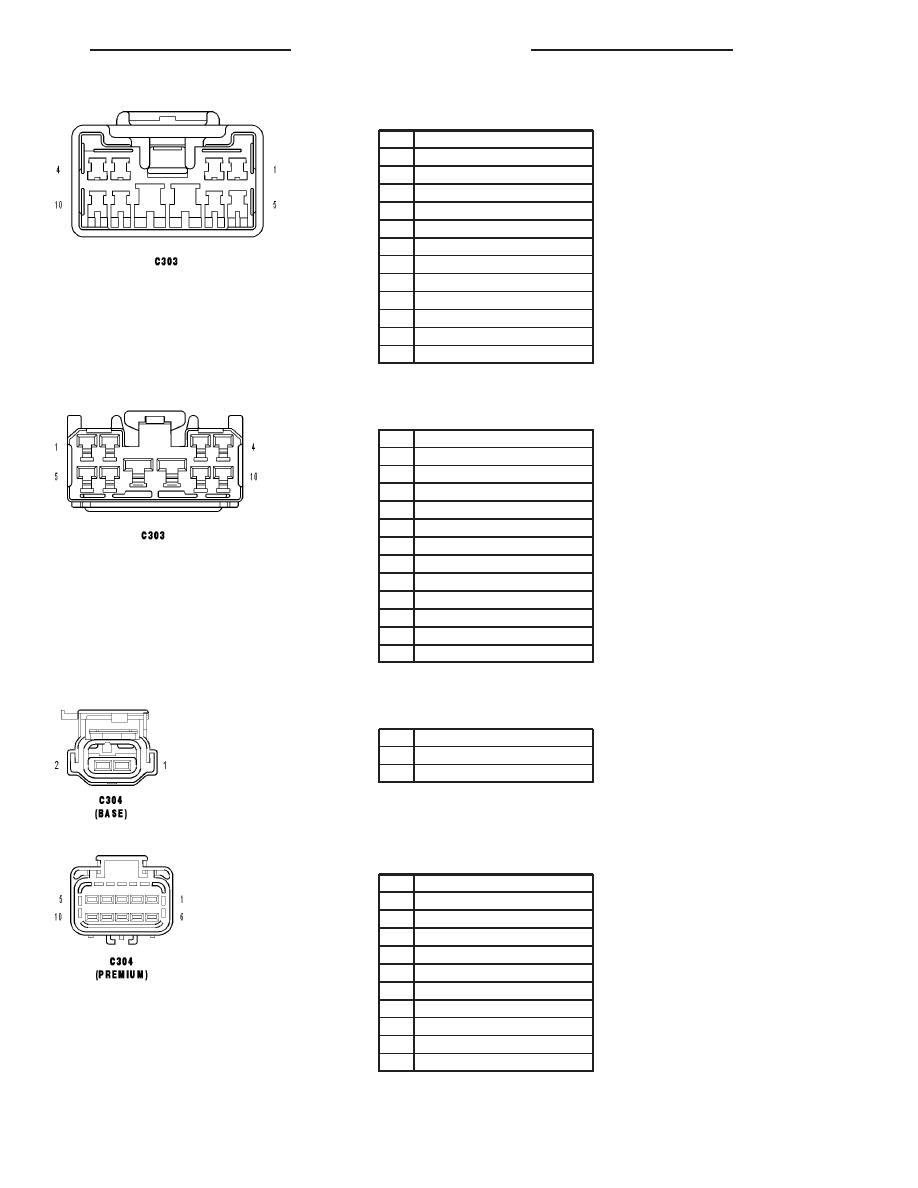

C303 - (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

X298 20GY/LG (PREMIUM AUDIO)

2

X208 20GY/DG (PREMIUM AUDIO)

3

-

4

-

5

X56 16DG/BR (BASE AUDIO)

5

X292 20DG/YL (PREMIUM AUDIO)

6

X54 16GY (BASE AUDIO)

6

X202 20DG/VT (PREMIUM AUDIO)

7

G74 20VT/WT

8

G160 20VT/LG (EXCEPT BASE)

9

G778 18VT/BK

10

-

C303 - (BODY SIDE)

CAV

CIRCUIT

1

X298 20GY/LG (PREMIUM AUDIO)

2

X208 20GY/DG (PREMIUM AUDIO)

3

-

4

-

5

X56 16DG/BR (BASE AUDIO)

5

X292 20DG/YL (PREMIUM AUDIO)

6

X54 16GY (BASE AUDIO)

6

X202 20DG/VT (PREMIUM AUDIO)

7

G74 20VT/WT

8

G160 20VT/LG (EXCEPT BASE)

9

G778 18VT/BK (EXCEPT BASE)

10

-

C304 (BASE) - (CONSOLE SIDE)

CAV

CIRCUIT

1

A12 16RD/TN

2

Z1 16BK

C304 (PREMIUM) - (BODY SIDE)

CAV

CIRCUIT

1

F525 16TN/PK

2

P968 20TN/LG

3

P687 20TN/PK

4

P688 20TN/LG

5

A901 16RD

6

-

7

P187 16LG/BR

8

P188 16LG/VT

9

-

10

Z738 18BK/WT

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 25

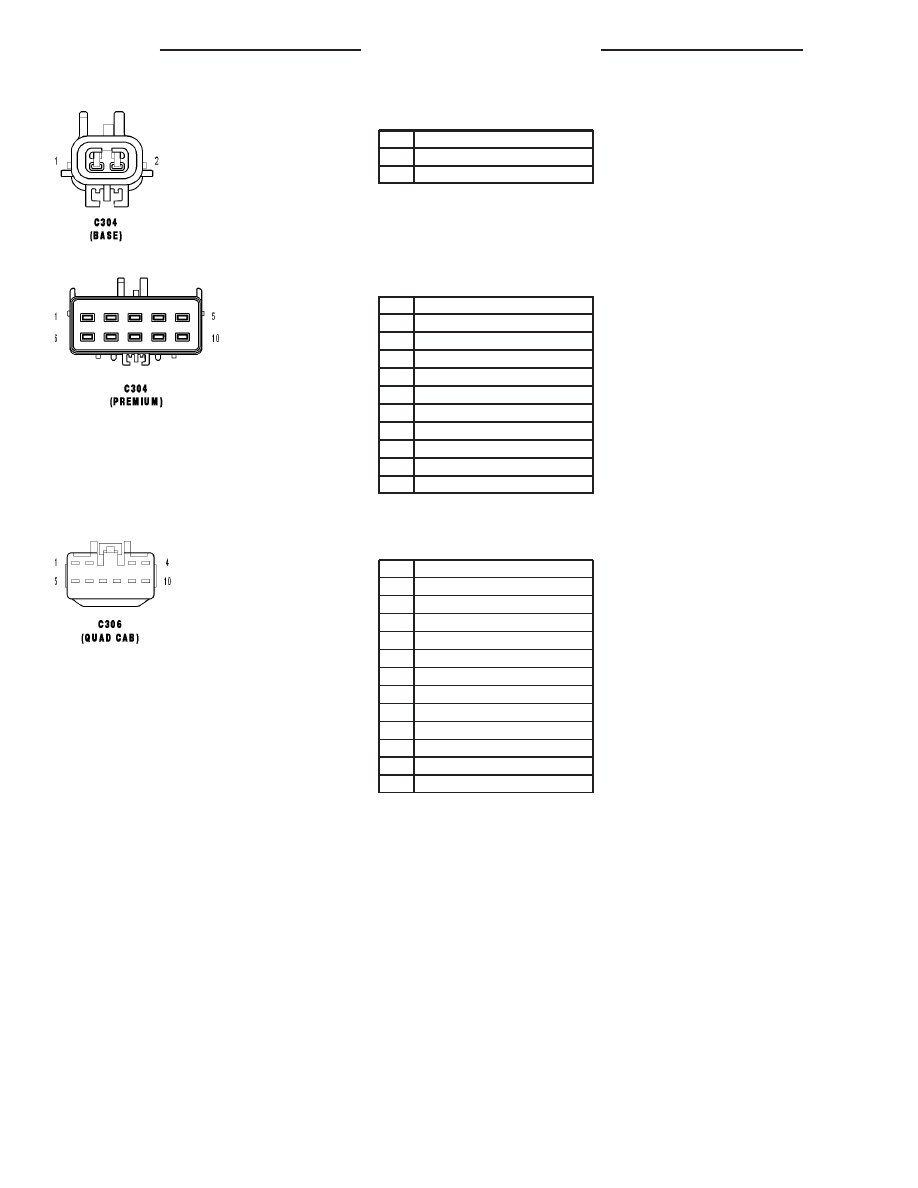

C304 (BASE) - (BODY SIDE)

CAV

CIRCUIT

1

A901 16RD

2

Z738 18BK/WT

C304 (PREMIUM) - (CONSOLE SIDE)

CAV

CIRCUIT

1

F500 18VT/BR

2

P144 20BK/LG

3

P141 20TN/LB

4

P142 20TN/DB

5

A12 16RD/TN

6

-

7

P131 18RD/DG

8

P130 18RD/TN

9

-

10

Z1 16BK

C306 (QUAD CAB) - (BODY SIDE)

CAV

CIRCUIT

1

X52 16GY/DB (BASE AUDIO)

1

X206 20DG/LG (PREMIUM AUDIO)

2

X58 16GY/OR (BASE AUDIO)

2

X296 20LG/GY (PREMIUM AUDIO)

3

Z927 20BK (EXCEPT BASE)

4

Q612 14OR/DB (EXCEPT BASE)

5

G76 20VT/YL

6

P392 18LG/DB (EXCEPT BASE)

7

Q15 14OR/LB (EXCEPT BASE)

8

Q412 14TN/YL (EXCEPT BASE)

9

G778 18VT/BK (EXCEPT BASE)

10

Z917 20BK (BASE AUDIO)

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

ND

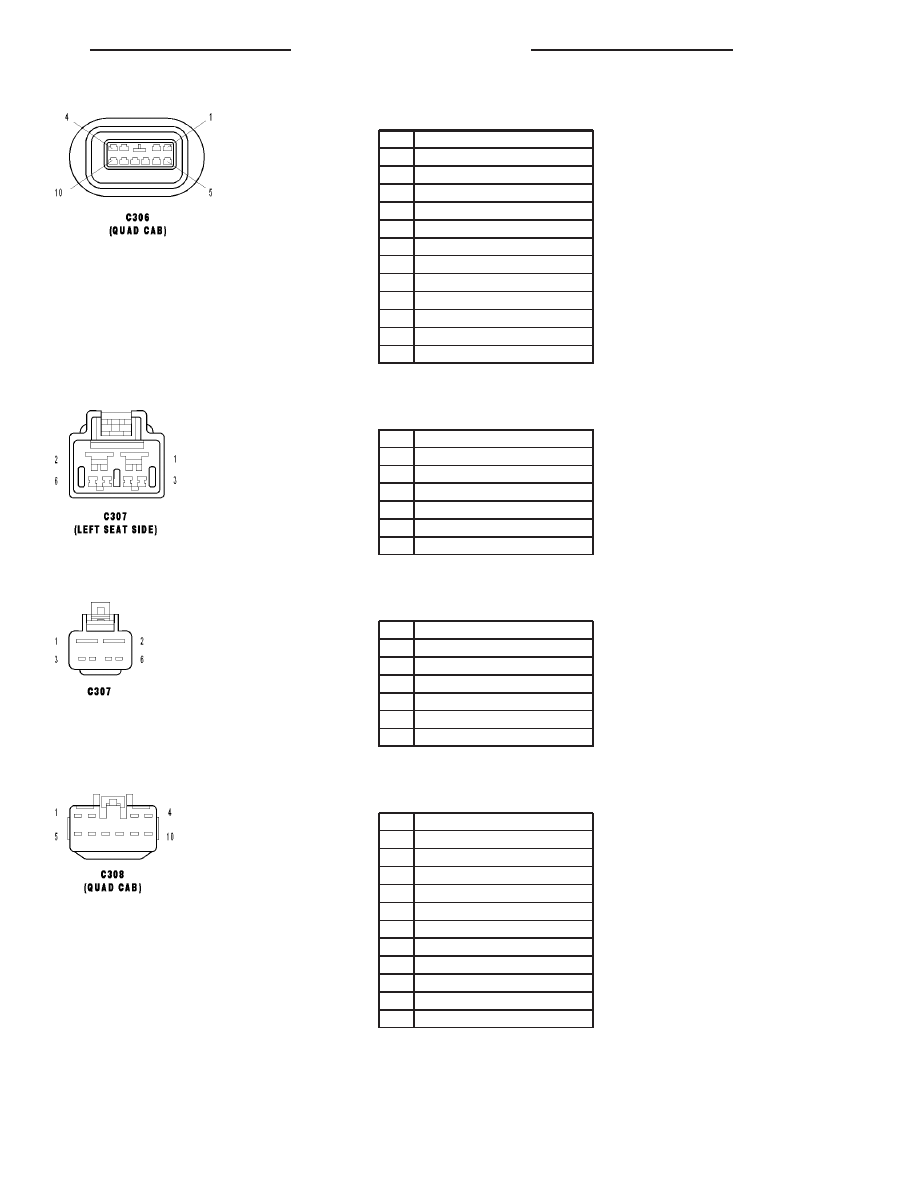

C306 (QUAD CAB) - (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

X52 16GY/DB (BASE)

1

X206 20DG/LG (EXCEPT BASE)

2

X58 16GY/OR (BASE)

2

X296 20LG/GY (EXCEPT BASE)

3

Z927 20BK (EXCEPT BASE)

4

Q612 14OR/DB (EXCEPT BASE)

5

G76 20VT/YL

6

P392 18LG/DB (EXCEPT BASE)

7

Q15 14OR/LB (EXCEPT BASE)

8

Q412 14TN/YL (EXCEPT BASE)

9

G778 18VT/BK (EXCEPT BASE)

10

Z917 20BK (BASE)

C307 - (LEFT SEAT SIDE)

CAV

CIRCUIT

1

Z975 12BK (EXCEPT BASE)

2

A915 10RD (EXCEPT BASE)

3

R261 20LB/WT

4

R57 20LG/GY

5

Z949 20BK

6

R263 20LB/VT

C307 - (BODY SIDE)

CAV

CIRCUIT

1

Z975 12BK (EXCEPT BASE)

2

A915 10RD (EXCEPT BASE)

3

R261 20LB/WT

4

R57 20LG/GY

5

Z949 20BK

6

R263 20LB/VT

C308 (QUAD CAB) - (BODY SIDE)

CAV

CIRCUIT

1

X51 16DG/DB (BASE AUDIO)

1

X205 18GY/LG (PREMIUM AUDIO)

2

X57 16DG/OR (BASE AUDIO)

3

Z941 20BK (EXCEPT BASE)

4

P5 18TN/OR (EXCEPT BASE)

5

G77 20VT/GY

6

Q611 14OR/RD (EXCEPT BASE)

7

P393 18LG (EXCEPT BASE)

8

Q15 14OR/LB (EXCEPT BASE)

9

Q411 14OR/BK (EXCEPT BASE)

10

Z917 20BK (BASE AUDIO)

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27
