Dodge Dakota (ND). Manual - part 594

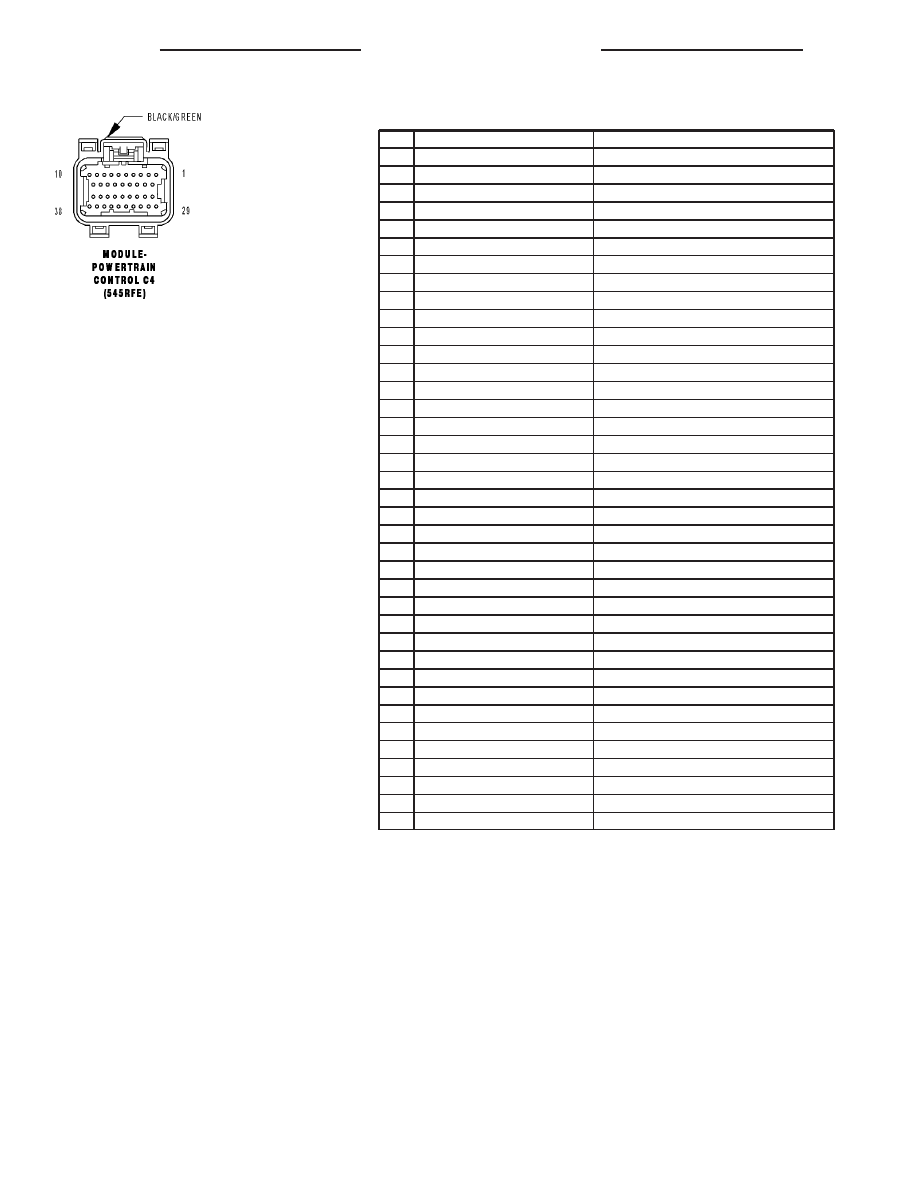

MODULE-POWERTRAIN CONTROL C4 (545RFE) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20YL/RD

OD SOLENOID CONTROL

2

T259 20YL/DG

4C SOLENOID CONTROL

3

-

-

4

T140 20BR/YL

MS SOLENOID CONTROL

5

-

-

6

T219 20DG/YL

2C SOLENOID CONTROL

7

-

-

8

T59 20VT/PK

UD SOLENOID CONTROL

9

-

-

10

T20 20DG/WT

L/R SOLENOID CONTROL

11

T118 20DG

PRESSURE CONTROL SOLENOID CONTROL

12

Z908 16BK

GROUND

13

Z977 16BK

GROUND

14

Z904 20BK

GROUND

15

T1 20YL/PK

TRS T1 SENSE

16

T3 20YL/PK

TRS T3 SENSE

17

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T15 20YL/BK

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

T48 20BR/YL

4C PRESSURE SWITCH SENSE

21

T29 20LB/RD

UD PRESSURE SWITCH SENSE

22

T9 20DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

T4 20BR/YL

TRS T2 SENSE

27

-

-

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20VT/RD

L/R PRESSURE SWITCH SENSE

30

T147 20BR/YL

2C PRESSURE SWITCH SENSE

31

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 20YL/PK

OUTPUT SPEED SENSOR SIGNAL

33

T52 20YL/PK

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SENSOR GROUND

35

T54 20YL/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20YL/PK

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

ND

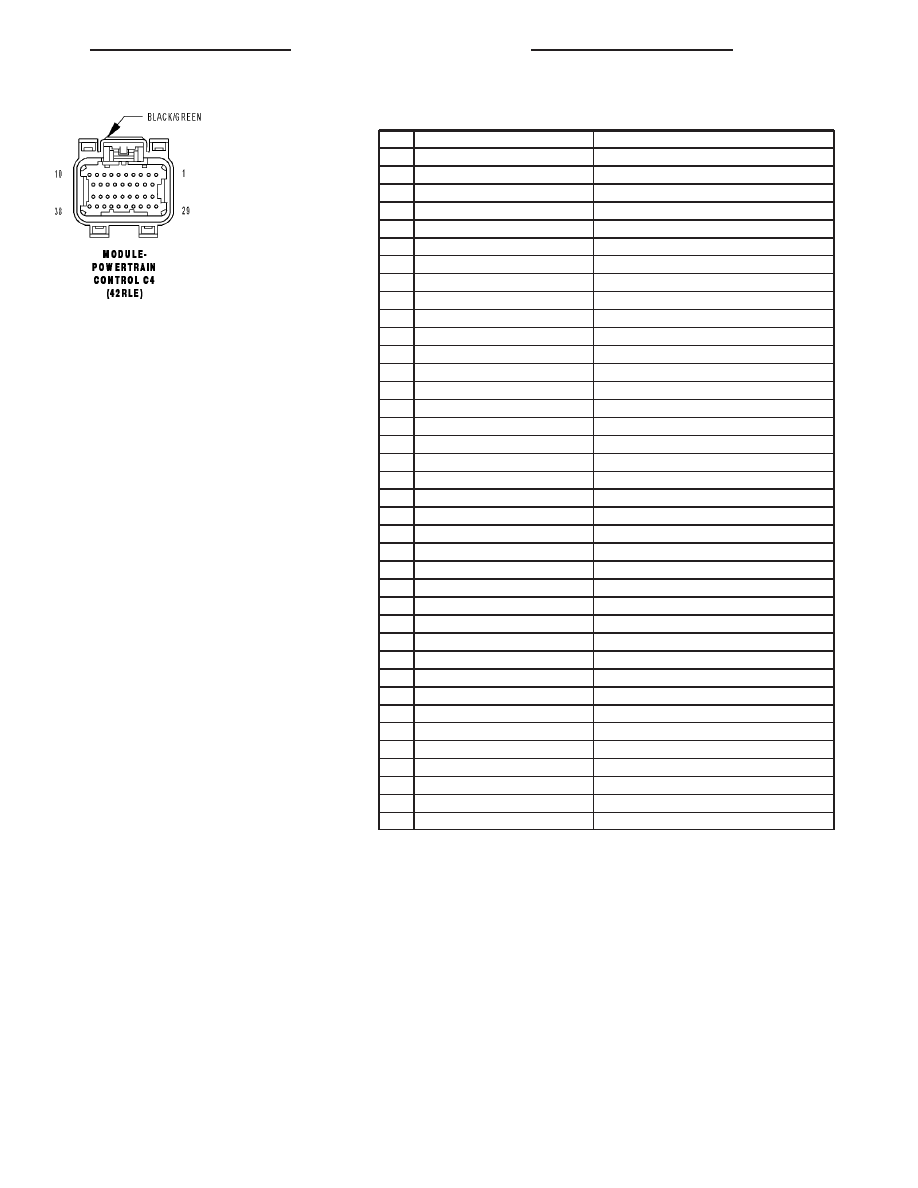

MODULE-POWERTRAIN CONTROL C4 (42RLE) - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20YL/RD

OD SOLENOID CONTROL

2

T59 20VT/PK

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 20YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 20DG/WT

L/R SOLENOID CONTROL

11

-

-

12

Z908 16BK

GROUND

13

Z977 16BK

GROUND

14

Z904 20BK

GROUND

15

T1 20YL/PK

TRS T1 SENSE

16

T3 20YL/PK

TRS T3 SENSE

17

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T15 20YL/BK

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 20DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20VT/RD

L/R PRESSURE SWITCH SENSE

30

T47 20YL/DG

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20YL/PK

OUTPUT SPEED SENSOR SIGNAL

33

T52 20YL/PK

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SENSOR GROUND

35

T54 20YL/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20YL/PK

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

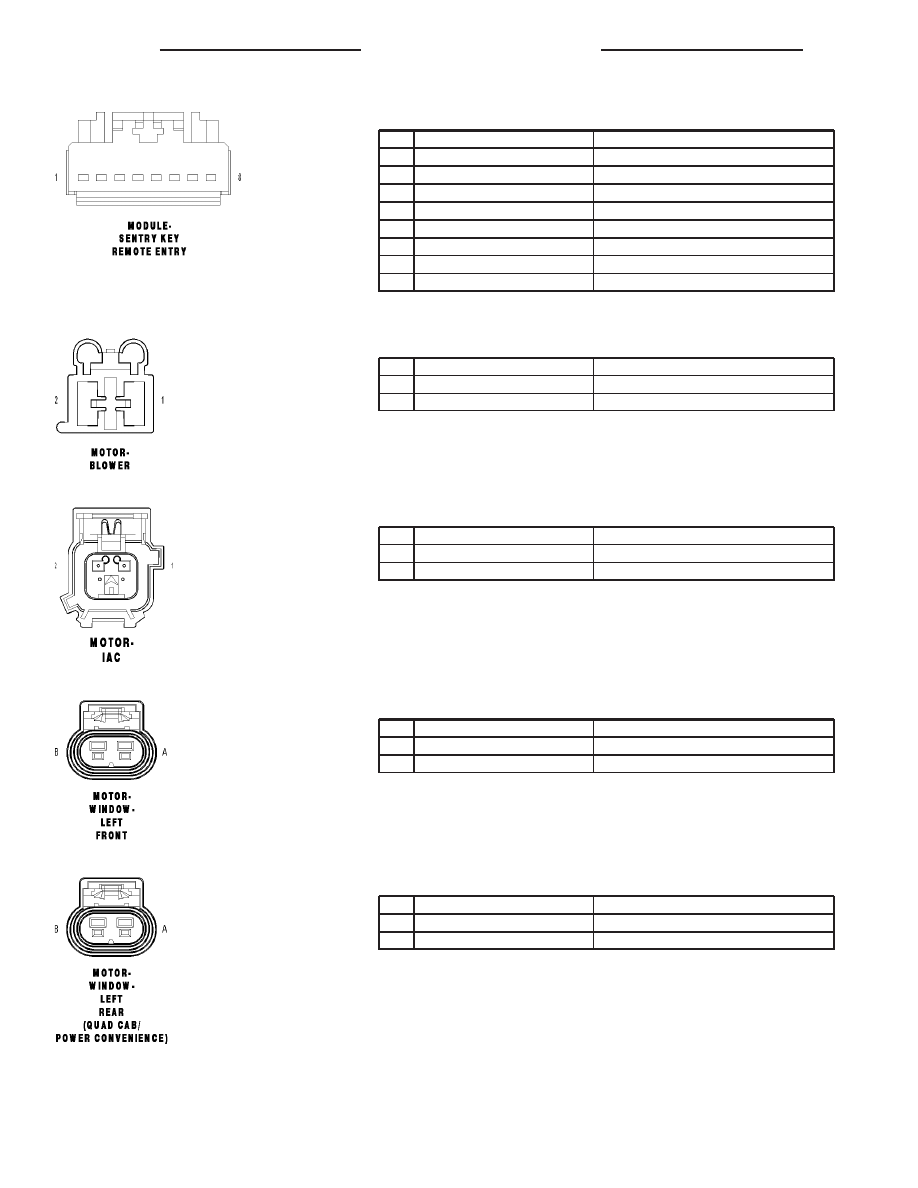

MODULE-SENTRY KEY REMOTE ENTRY - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

Z109 20BK/GY

GROUND

5

A918 18RD/LB

FUSED B(+)

6

D55 20WT/OR

CAN B BUS(+)

7

D54 20WT

CAN B BUS(-)

8

-

-

MOTOR-BLOWER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DB/YL

BLOWER MOTOR DRIVER

2

C7 12DB

BLOWER MOTOR SUPPLY

MOTOR-IAC - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/VT

IAC SIGNAL

2

K61 20VT/GY

IAC CONTROL

MOTOR-WINDOW-LEFT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q21 14OR/WT

DRIVER WINDOW DRIVER DOWN

B

Q11 14OR/LG

DRIVER WINDOW DRIVER UP

MOTOR-WINDOW-LEFT REAR (QUAD CAB/POWER CONVENIENCE) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q211 14TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

B

Q111 14TN/YL

LEFT REAR WINDOW DRIVER (UP)

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

ND

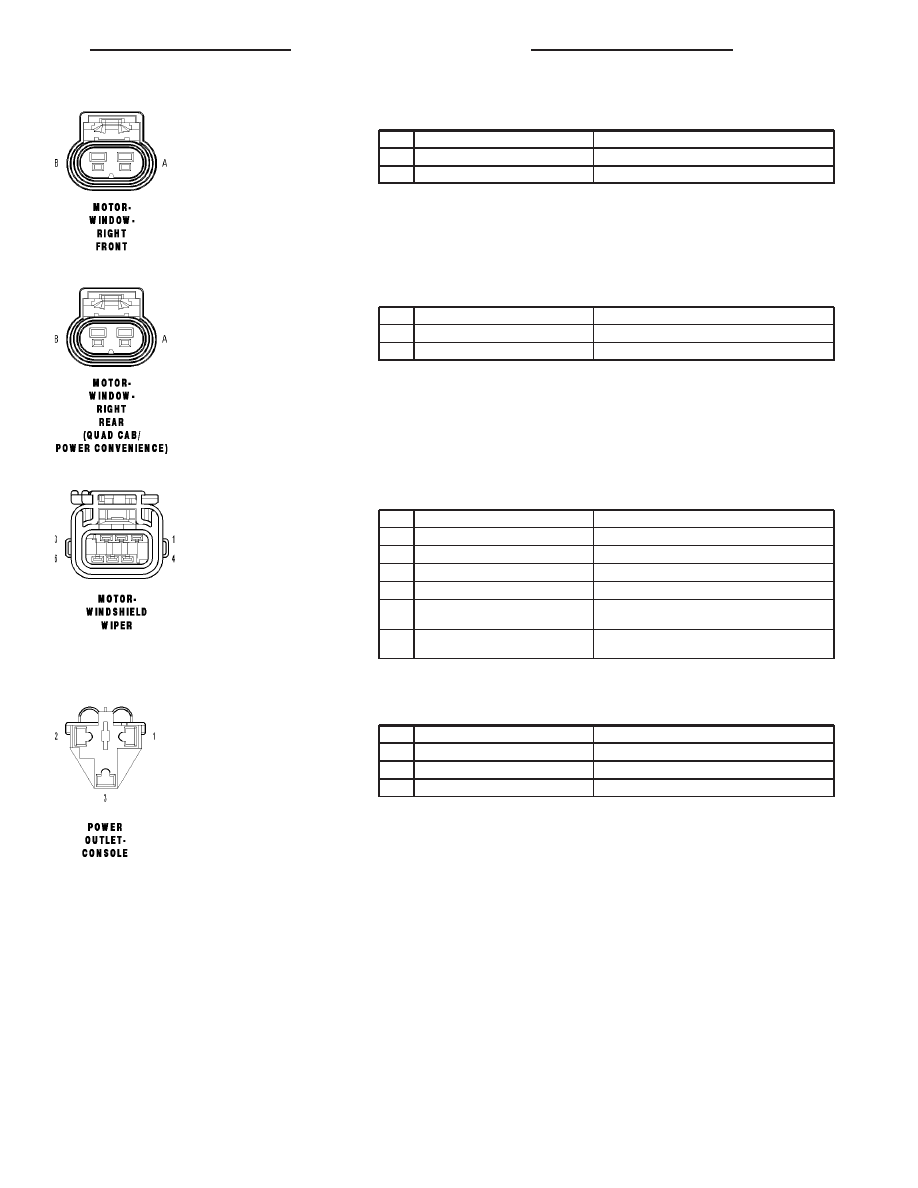

MOTOR-WINDOW-RIGHT FRONT - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q22 14OR/VT

PASSENGER WINDOW DRIVER DOWN

B

Q12 14OR/BR

PASSENGER WINDOW DRIVER UP

MOTOR-WINDOW-RIGHT REAR (QUAD CAB/POWER CONVENIENCE) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Q212 14OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

B

Q112 14OR/BR

RIGHT REAR WINDOW DRIVER (UP)

MOTOR-WINDSHIELD WIPER - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

W7 20BR/GY

FRONT WIPER PARK SWITCH SENSE

3

-

-

4

Z103 14BK/WT

GROUND

5

W3 14BR/WT

FRONT WIPER HIGH/LOW RELAY LOW SPEED OUT-
PUT

6

W4 14BR/OR

FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUT-
PUT

POWER OUTLET-CONSOLE - 3 WAY

CAV

CIRCUIT

FUNCTION

1

A12 16RD/TN

FUSED B(+)

2

-

-

3

Z1 16BK

GROUND

ND

8W-80 CONNECTOR PIN-OUTS
