299

8

В случае неисправности

F

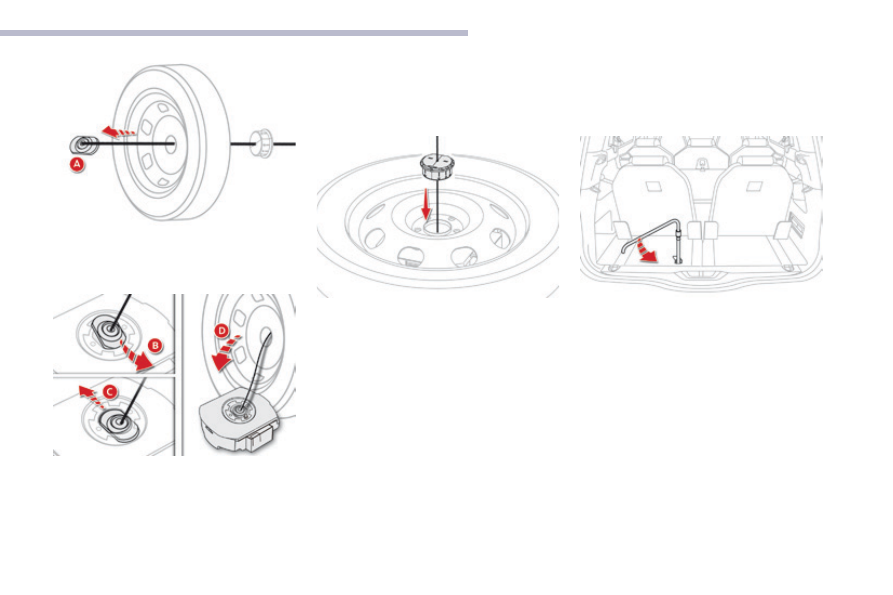

  вставьте крепление в отверстие

футляра с инструментами (B - C).

F

  вставьте центровку в ступицу колеса.

F

  положите колесо вместе с футляром

под задок автомобиля.

F

  уложите запасное колесо по центру

футляра с инструментами (D).

F

  поднимите колесо с футляром,

подтянув его к полу автомобиля путем
"отворачивания" гайки механизма
держателя при помощи баллонного
ключа и удлинителя.

F

  Затяните гайку до конца. после

полного сматывания троса, она будет
вращаться без сопротивления.

F

  убедитесь, что колесо плотно прилегло

к днищу всей своей плоскостью.

F

  поднимите колесо.

F

  протяните крепление через ступицу

колеса (A).

300

В случае неисправности

Демонтаж колеса

Меры предосторожности

установите автомобиль так, чтобы

он не мешал движению транспорта:

при этом площадка должна быть, по

возможности, твердой, горизонтальной

и нескользкой.

включите стояночный тормоз, если

он не находится в автоматическим

режиме, выключите зажигание и

включите первую передачу*, чтобы

заблокировать колеса.

проверьте, загорается ли контрольная

лампа тормоза и индикатор P на

рычаге стояночного тормоза.

установите для подстраховки упор 2

под колесо с противоположной

стороны от заменяемого.

убедитесь, что в автомобиле никого

не осталось, а пассажиры отошли

от автомобиля на безопасное

расстояние.

категорически запрещается

находиться под автомобилем,

стоящим только на домкрате;

пользуйтесь подставками.

Последовательность операций

F

  снимите колпачки с колесных болтов при помощи

съемника 4 (при наличии в комплектации).

F

  Наденьте переходник 5 на баллонный ключ 1,

чтобы отвернуть антикражный болт (при наличии

в комплектации).

F

  ослабьте затяжку остальных болтов (не

более чем на 1/4 оборота) при помощи только

баллонного ключа 1.

*  положение P в автоматической коробке

передач.

Не используйте:
-  домкрат для целей, не относящихся

к вывешиванию автомобиля,

-  других домкратов, кроме

поставленного производителем.

F

  установите пяту домкрата 3 на землю

и убедитесь, что она стоит точно под
передней

А или задней B опорной

точкой, расположенной в нижней части
кузова ближе к снимаемому колесу.

следите за тем, чтобы домкрат устойчиво
опирался на землю. На скользкой или
зыбкой почве он может соскользнуть или
осесть - не рискуйте собой!
домкрат должен упираться только в
места расположения точек A или B под
автомобилем - убедитесь, что головка
домкрата расположена точно по центру
опорной точки автомобиля. иначе кузов
может промяться, а домкрат под ним
просесть - не рискуйте собой!

301

8

В случае неисправности

F

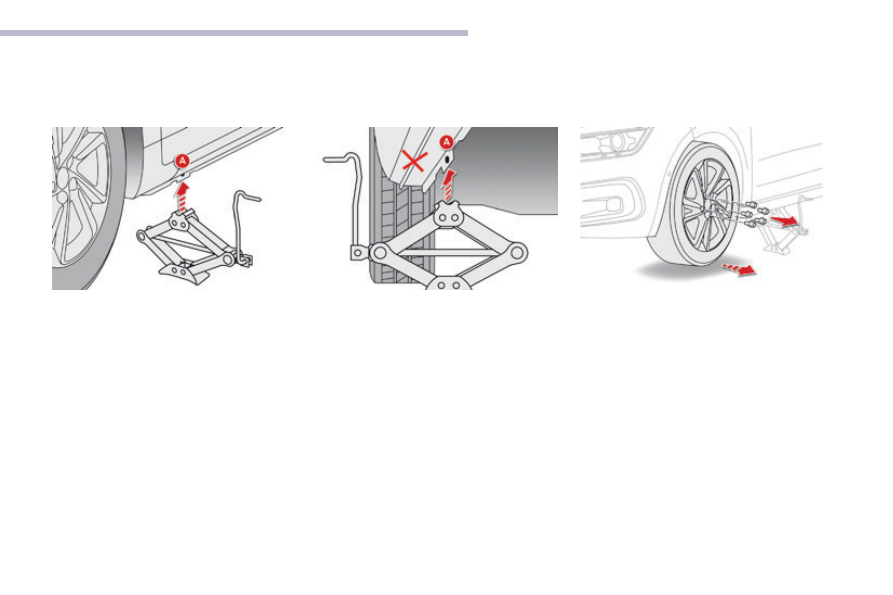

  Расправьте домкрат 3 так, чтобы его

головка уперлась в опорную точку

А

или B; при этом опорная поверхность A
или B автомобиля должна войти в
центральную часть головки домкрата.

F

  выньте колесные болты и сложите их в

чистое место.

F

  снимите колесо.

F

  поднимите автомобиль так, чтобы под

колесом образовалось пространство,
достаточное для беспрепятственной
установки накачанного запасного
колеса.

302

В случае неисправности

Установка колеса

F

  полностью опустите автомобиль.

F

  сложите домкрат 3 и уберите его.

Последовательность операций

F

  установите колесо на ступицу.

F

  Заверните болты вручную до упора.

F

  сделайте предварительную затяжку

антикражного болта баллонным
ключом 1 с переходником 5 (при
наличии в комплектации).

F

  сделайте предварительную затяжку

остальных болтов баллонным
ключом 1.

домкрат следует использовать только
для замены поврежденного колеса.
домкрату обслуживание не требуется.

домкрат отвечает требованиям
европейского регламента, определенного в
директиве 2006/42/EC на Машины и механизмы.
