Citroen C4 Picasso (2017 год). Руководство - часть 71

291

8

В случае неисправности

2. Накачивание

F

  поверните переключатель A в

положение "Накачивание".

F

  подключите электрошнур компрессора

к бортовой розетке 12 в.

F

  Еще раз запустите двигатель и оставьте

его работать.

при первой же возможности обратитесь
в сервисную сеть CITROËN или в
специализированный техцентр.
обязательно сообщите мастеру о том,
что вы воспользовались ремкомплектом.
он проверит шину и вынесет решение о
возможности ремонта или необходимости
замены поврежденной шины.

F

  отрегулируйте давление воздуха в шине

при помощи компрессора (чтобы подкачать:

переведите выключатель

В в положение "I";

чтобы спустить: переведите выключатель

В

в положение

"O" и нажмите на кнопку "C") до

рекомендованного для вашего автомобиля

параметра, указанного на этикетке в проеме

двери водителя.



Если после этого давление будет падать,

значит прокол не устранен. обратитесь

в сервисную сеть CITROËN или в

специализированный техцентр для устранения

неисправности.

F

  отсоедините комплект и уберите его на место.

F

  ведите автомобиль на умеренной скорости

(не более 80 км/ч), при этом пробег следует

ограничить расстоянием не более 200 км.

F

  вытяните во всю длину белый шланг G.

F

  подсоедините белый шланг к вентилю

отремонтированного колеса.

292

В случае неисправности

Извлечение шланга и картриджа

F

  поверните шланг 2 целиком влево так,

чтобы он дошел до корпуса.

F

  снимите с картриджа разъем 1,

повернув его на четверть оборота
против часовой стрелки.

F

  слегка извлеките шланг 2, затем

отсоедините разъем 3 подводящего
шланга, повернув его на четверть
оборота против часовой стрелки.

F

  уберите шланг 2.

F

  держите компрессор вертикально.

F

  отверните картридж 4, держа его за

нижнюю часть.

для установки нового картриджа и нового
шланга, проделайте эту процедуру в
обратном порядке.

Не испачкайтесь вытекающими остатками
герметика.
срок хранения герметика указан на
картридже.
Флакон с герметиком предназначен для
одноразового использования; даже если он
был слегка начат, его следует заменить.
Не выбрасывайте использованный
картридж куда попало, сдайте его в
сервисную сеть CITROËN или отнесите на
пункт сбора отходов.
Не забудьте купить новый картридж с
герметиком для ремонта шин в сервисной
сети CITROËN или в специализированном
техцентре.

293

8

В случае неисправности

Контрольная проверка давления / Подкачивание шин

компрессор можно также использовать
без впрыскивания герметика для
контроля давления в шинах или для их
подкачивания.

F

  поверните переключатель A в

положение "Накачивание".

F

  вытяните во всю длину белый

шланг G.

F

  подсоедините шланг к вентилю колеса.

F

  включите шнур компрессора в

бортовую розетку автомобиля 12 в.

F

  Запустите двигатель и оставьте его

работать.

F

  отрегулируйте давление воздуха

при помощи компрессора (чтобы
подкачать: переведите выключатель B
в положение

"I"; чтобы спустить:

переведите выключатель B в
положение

"O" и нажмите на кнопку C)

до рекомендованного для вашего
автомобиля параметра.

F

  отсоедините шланг и уберите весь

комплект.

в случае внесения изменений в
параметры давления в одной или
нескольких шинах, необходимо
перенастроить систему контроля
низкого давления в шинах.
см. рубрику "

Система контроля

низкого давления в шинах".

294

В случае неисправности

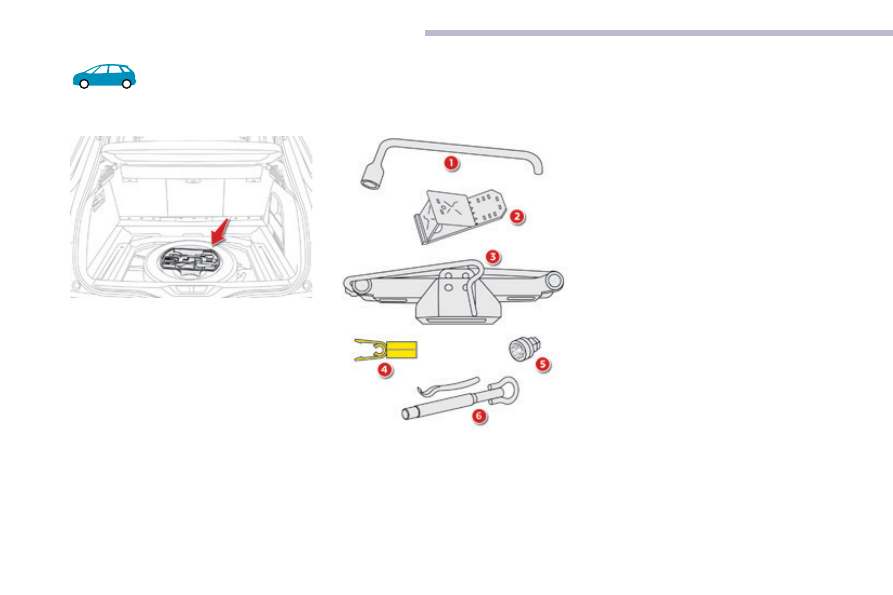

Запасное колесо

комплект инструментов расположен под
полом багажного отсека.
для доступа к ним нужно убрать коврик.

Доступ к инструментам

Перечень инструментов*

порядок действий при замене проколотого колеса запасным с использованием штатного комплекта инструментов.

перечисленные здесь инструменты

предназначены только для вашего

автомобиля и могут быть различными в

зависимости от комплектации автомобиля.

Не используйте их для других целей.

1.  Баллонный ключ.



служит для снятия колпака и

отворачивания болтов крепления колеса.

2.  упор для обеспечения неподвижности

автомобиля (отсутствует на версии с

Мкп).

3.  домкрат с рукояткой в сборе.



служит для поднятия автомобиля.

4.  съемник колпачков с головок колесных

болтов.



служит для снятия колпачков с болтов

на алюминиевых дисках.

5.  втулка для "антикражных" болтов

(в перчаточном ящике).



используется в качестве переходника

для отворачивания "антикражных"

болтов баллонным ключом.

6.  съемное кольцо для буксировки и

съемник передней заглушки.

дополнительную информацию о

Буксировке автомобиля см. в

соответствующей рубрике.

* в зависимости от варианта комплектации автомобиля.
