Citroen C4 Picasso (2017 год). Руководство - часть 72

295

8

В случае неисправности

F

  отверните расположенный по центру

колеса болт.

F

  уберите элементы крепления колеса

(болт и гайку).

F

  приподнимите и потяните на себя

запасное колесо.

F

  извлеките колесо из багажника.

так как ширина профиля
запасного колеса меньше ширины
установленных на автомобиле
колес, уложите проколотое колесо
на пол багажника.

Запасное колесо находится в багажнике под полом.

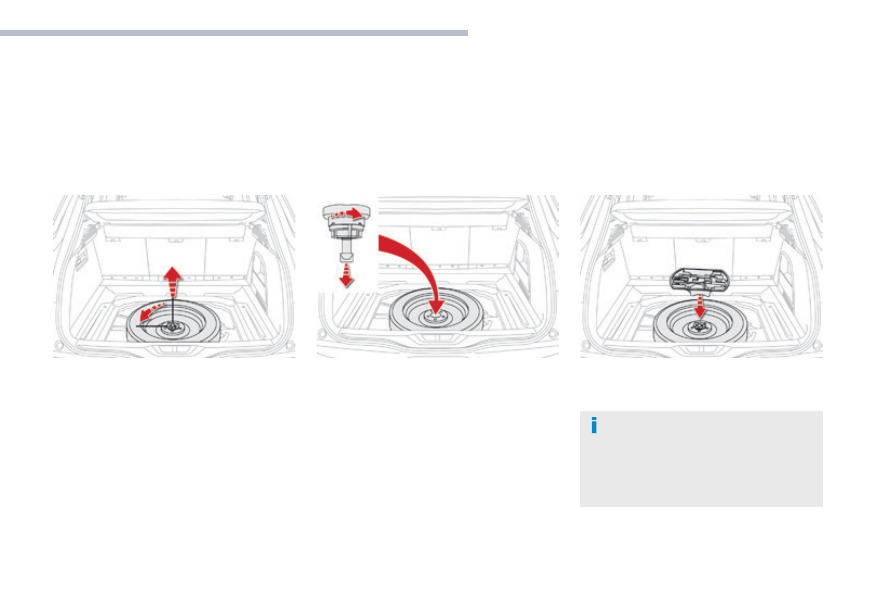

Доступ к запасному колесу

F

  уложите колесо в предназначенное для

него углубление.

F

  отверните на несколько оборотов гайку

на болте.

F

  установите элементы крепления (болт

и гайку) в центре колеса.

F

  Заверните гайку до упора, пока не

послышатся щелчки, чтобы прочно
закрепить колесо.

F

  уложите по центру колеса модуль,

поддерживающий полик багажника.

Извлечение колеса

Укладка запасного колеса на

место

296

В случае неисправности

Запасное колесо

порядок действий при замене проколотого колеса запасным с использованием штатного комплекта инструментов, поставляемого с автомобилем.

Часть инструментов находится в багажнике.
противооткатный клин 2 и удлинитель
ключа 6 расположены с правой стороны
обивки порога багажника.
Баллонный ключ 1 и буксирное кольцо 7
расположены с левой стороны обивки
порога багажника.

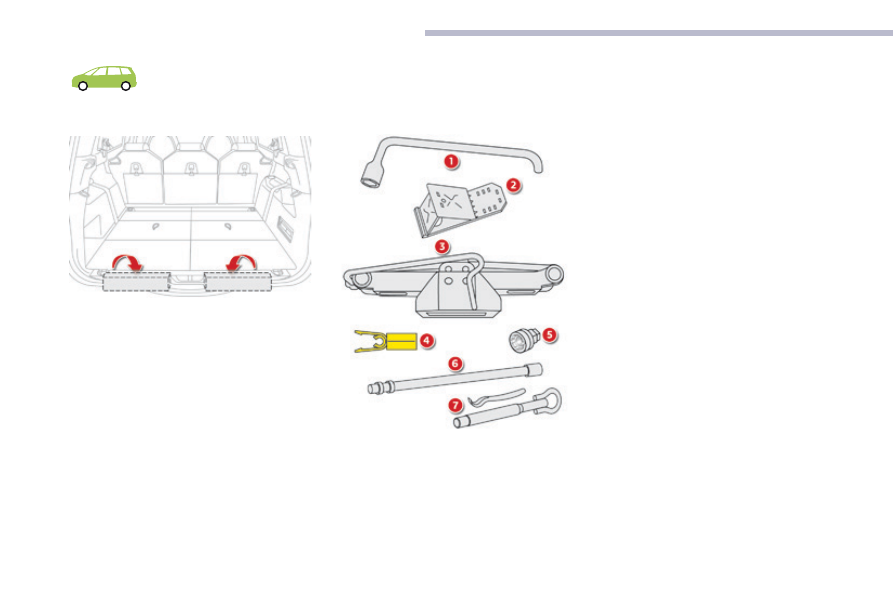

Доступ к инструментам*

3.  домкрат с ручкой в комплекте.



служит для вывешивания колеса.

4.  съемник колпачков с колесных болтов.



служит для снятия колпачков с болтов

на легкосплавных дисках.

5.  втулка для "антикражных" болтов

(в перчаточном ящике)



используется в качестве переходника

для отворачивания "антикражных"

болтов баллонным ключом.

6.  удлинитель ключа.



используется для завинчивания и

отвинчивания гайки троса лебедки.

7.  съемное кольцо для буксировки и

съемник передней заглушки.

дополнительную информацию о

Буксировке автомобиля см. в

соответствующей рубрике.

Колесо с колпаком

Перед тем как снять колесо, снимите

с него декоративный колпак, поддев его

баллонным ключом 1 возле воздушного

вентиля.

После установки колеса на место

установите на него декоративный колпак,

совместив его метку с воздушным

вентилем, а затем придавив его ладонью по

всей окружности.

все перечисленные здесь инструменты предназначены только

для вашего автомобиля и могут отличаться в зависимости от

его комплектации. Не используйте их для других целей.

1.  Баллонный ключ.



служит для снятия колпака и отворачивания болтов

крепления колеса.

2.  противооткатный клин для фиксации автомобиля на

месте (кроме автомобилей с механической кп).

*  в зависимости от варианта комплектации автомобиля.

комплект инструментов поставляется с запасным колесом.

остальные инструменты - домкрат 3 и
съемник колпачков с колесных болтов
на легкосплавных дисках 4 находятся в
футляре, вложенном в запасное колесо.
все это закреплено под днищем при
помощи лебедочного механизма.

Перечень инструментов*

297

8

В случае неисправности

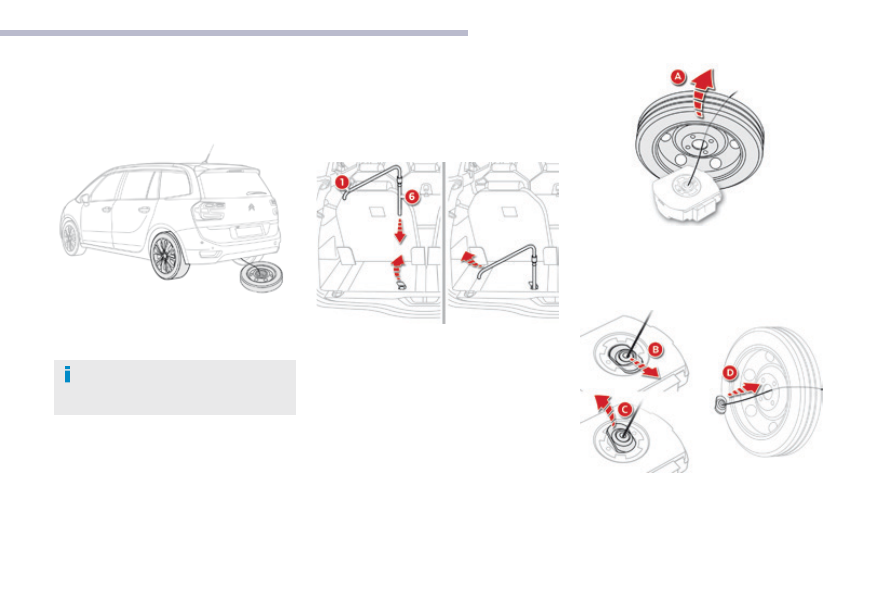

Извлечение запасного колеса

Запасное колесо находится в держателе
под днищем автомобиля.

Доступ к запасному колесу*

F

  освободите доступ к колесу и футляру,

действуя сзади автомобиля.

F

  поднимите колесо, чтобы достать

футляр с инструментами (A).

F

  сложите пол-"книжку" багажника и

установите на место левое сиденье
третьего ряда (при наличии в
автомобиле).

F

  приподнимите надрезанный край

коврика чтобы открыть доступ к гайке
лебедочного механизма запасного
колеса.

F

  Наденьте удлинитель 6 на ключ 1

и вращайте гайку, чтобы размотать
трос механизма держателя и опустить
запасное колесо на землю. ослабьте
трос так, чтобы можно было достать
колесо.

в держателе под днищем
помещается только
неполноразмерное колесо-докатка.

* в зависимости от варианта комплектации автомобиля.

F

  отсоедините деталь крепления от

крышки футляра (B - C).

F

  протяните крепление через ступицу

колеса, чтобы высвободить его (D).

298

В случае неисправности

проколотое колесо под днищем не
помещается. Его следует убрать
в багажник. положите его в чехол,
чтобы не испачкать багажник.

F

  Нажмите на язычок, сдвиньте крышку

футляра до середины и снимите ее,
чтобы достать остальные инструменты
(домкрат и съемник колпачков с болтов
крепления легкосплавных дисков).

Укладка лебедки и запасного

колеса на место

F

  сложите соответствующие инструменты

в футляр и закройте его крышкой.

F

  положите футляр на землю.

Уборка инструмента

F

  сложите инструменты в футляр и

уберите его в багажник.

F

  смотайте трос лебедки, вращая ключ

по часовой стрелке: после его полного
сматывания сопротивление вращению
перестает ощущаться.

F

  остальные инструменты сложите в

вещевые отделения багажника.

после замены проколотого колеса
запасным, необходимо обязательно
поднять лебедку и инструментальный
футляр под днище автомобиля перед
тем как продолжить движение.
