303

8

В случае неисправности

Установка неполноразмерного

запасного колеса-"галеты"

Если автомобиль оборудован колесами
на алюминиевых дисках, то при
установке запасного колеса-"галеты"
обнаружится, что головки болтов не
доходят до его обода. это нормально,
так как колесо прижимается
коническими фасками болтов.

После замены колеса

для правильной укладки проколотого
колеса в багажник (

не в нишу для

неполноразмерного колеса)

снимите с него колпак.
при движении на неполноразмерном
колесе не превышайте скорость
80 км/ч.
в кратчайшие сроки после замены
проверьте затяжку колесных болтов и
давление воздуха в запасном колесе
в сервисной сети CITROËN или в
специализированном техцентре.
отремонтированное колесо следует
сразу же установить на автомобиль.

F

  Затяните антикражный болт баллонным

ключом 1 с переходником 5 (при
наличии в комплектации).

F

  Затяните остальные болты при помощи

только баллонного ключа 1.

F

  установите колпачки на все болты (при

наличии в комплектации).

F

  сложите инструменты в

предназначенный для них модуль.

давление воздуха в шинах указано в этой
табличке.

304

В случае неисправности

Замена лампы

следите за правильной установкой
цоколя ламп типа H7..., так как от
этого зависит качество освещения.

Внимание! Высокое

напряжение!

ксеноновые лампы (D5S-25W)

следует заменять только в

сервисной сети CITROËN или в

специализированном техцентре.

Передние световые приборы

1.  адаптивные фары ближнего света

(D5S-25W).

2.  Фары дальнего света (H7-55W).

3.  дневные ходовые огни / стояночные огни



(6 LED-светодиодов).

4.  указатели поворотов



(6 LED-светодиодов).

5.  противотуманные фары (H11-55W).

1.  Фары ближнего света (H7-55W).

2.  Фары дальнего света (H7-55W).

3.  дневные ходовые огни / стояночные огни



(4 LED-светодиода).

4.  указатели поворотов (PWY24W).

5.  противотуманные фары (H11-55W).

в определенных погодно-климатических
условиях (например, при низкой температуре,
высокой влажности и т.д.) на внутренней
поверхности стекол фар и задних фонарей
на короткое время может оседать конденсат -
это обычное явление; он исчезает в течение
нескольких минут после включения фар.

LED-светодиоды

Замену светодиодов осуществляйте
в сервисной сети CITROËN или в
специализированном техцентре.

На моделях с ксеноновыми лампами

На моделях с галогенными лампами

305

8

В случае неисправности

Адаптивные фары ближнего

света (ксеноновые)

Фары дальнего света (ксеноновые)

F

  снимите защитный пластиковый кожух,

потянув для этого за язычок фиксатора.

F

  протолкните разъем.

F

  извлеките лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

ксеноновые лампы D5S следует
заменять только в сервисной сети
CITROËN или в специализированном
техцентре в связи с риском получить
удар током.
в случае выхода из строя одной из
двух ламп D5S рекомендуется также
заменить лампу и с другой стороны.

стекла фар изготовлены из поликарбоната
и имеют защитное покрытие:
F



запрещается очищать их от грязи

сухой или абразивной тканью, а

также с использованием моющих

средств или растворителей,

F

  пользуйтесь смоченной в мыльной воде

мягкой губкой или моющим составом с
нейтральной кислотностью pH,

F

  при смывании въевшейся грязи

высоконапорной струей не
задерживайте ее на оптических блоках,
фонарях и краях их стекол, чтобы не
повредить защитное лаковое покрытие
и уплотнительные прокладки.

лампу следует заменять по истечении
продолжительного времени после
выключения фары (во избежание серьезного
ожога).
F

  Не касайтесь лампы пальцами,

пользуйтесь лоскутом неворсистой ткани.

в целях предохранения фар от повреждения,
в них следует устанавливать только лампы
с ограничением ультрафиолетового спектра
излучения (UV).
при замене сгоревшей лампы новой
соблюдайте ее номиналы и технические
характеристики.

306

В случае неисправности

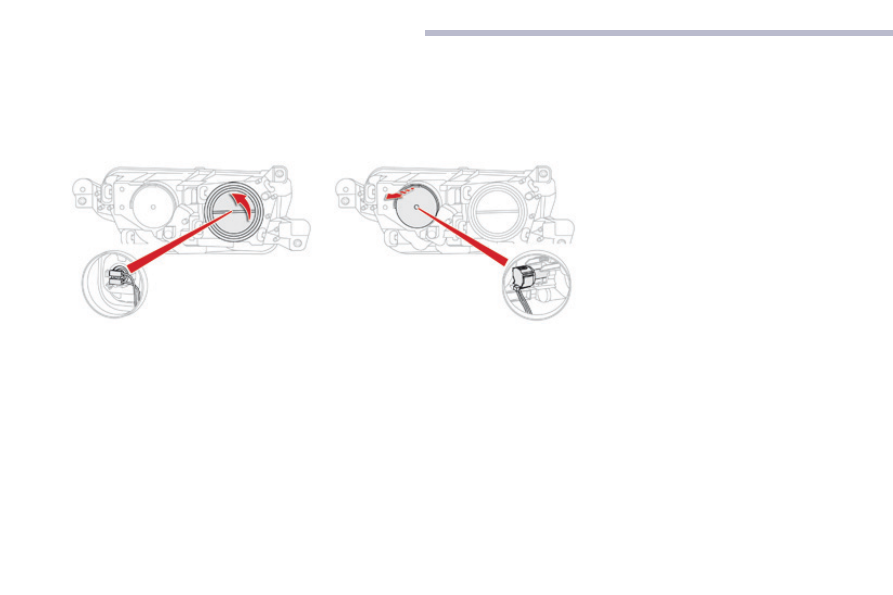

Фары ближнего света

(галогенные)

F

  снимите защитный пластиковый кожух,

потянув язычок.

F

  протолкните разъем.

F

  выньте лампу и замените ее.

установка на место осуществляется в
обратной последовательности.

Фары дальнего света

(галогенные)

F

  поверните защитный пластиковый

кожух и снимите его.

F

  отсоедините разъем электропроводки.

F

  снимите фиксаторы.

F

  выньте лампу и замените ее.

установка на место осуществляется в
обратной последовательности.
