Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 736

WARNING: On vehicles equipped with airbags, dis-
able the airbag system before attempting any steer-
ing wheel, steering column, or instrument panel
component diagnosis or service. Disconnect and
isolate the negative battery (ground) cable, then
wait two minutes for the airbag system capacitor to
discharge before performing further diagnosis or
service. This is the only sure way to disable the air-
bag system. Failure to take the proper precautions
could result in accidental airbag deployment and
possible personal injury or death.

NOTE: The HVAC housing must be removed from
the vehicle and disassembled for service of the A/C
evaporator, heater core and the mode-air and blend-
air doors.

NOTE: The instrument panel and HVAC housing are
removed from the vehicle together as an assembly.

(1) Recover the refrigerant from the refrigerant

system (Refer to 24 - HEATING & AIR CONDITION-
ING/PLUMBING

-

STANDARD

PROCEDURE

-

REFRIGERANT SYSTEM RECOVERY).

(2) Drain the engine cooling system (Refer to 7 -

COOLING - STANDARD PROCEDURE - COOLING
SYSTEM DRAIN).

(3) Disconnect and isolate the negative battery

cable.

(4) Remove the instrument panel and HVAC hous-

ing from the vehicle as an assembly (Refer to 23 -
BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - REMOVAL).

(5) Disconnect

HVAC

wire

harness

from

the

instrument panel wire harness connector at the left
side of the HVAC housing.

(6) Remove the two nuts and two bolts that secure

the HVAC housing to the instrument panel (Fig. 8).

(7) Separate the HVAC housing from the instru-

ment panel.

DISASSEMBLY

NOTE: The HVAC housing must be removed from
the vehicle and disassembled for service of the A/C
evaporator, heater core and the mode-air and blend-
air doors.

(1) Remove the HVAC housing from the vehicle

and place it on the workbench (Refer to 24 - HEAT-
ING & AIR CONDITIONING/DISTRIBUTION/HVAC
HOUSING - REMOVAL).

(2) Disconnect the HVAC wire harness connectors

from the blower motor, blower motor resistor or
power module (depending on application), evaporator
temperature sensor and each actuator.

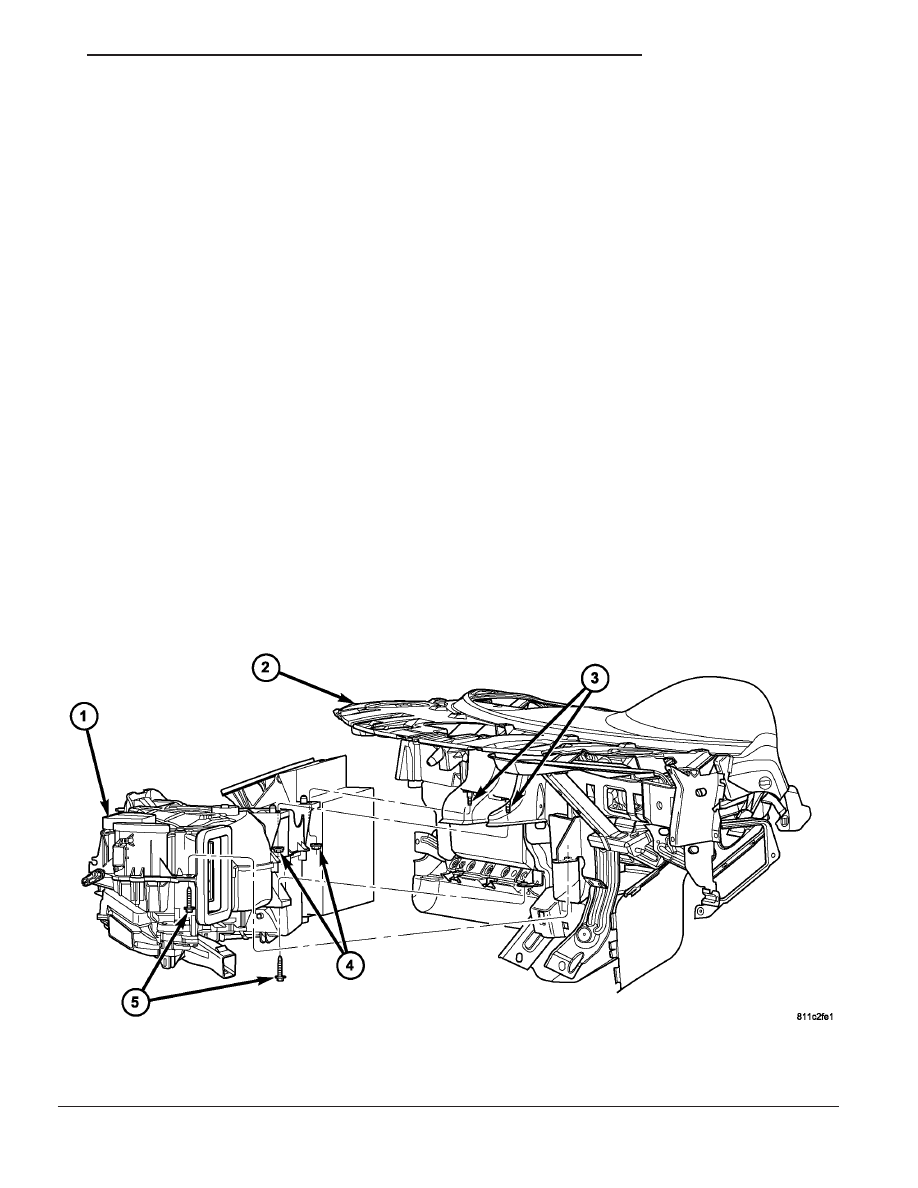

Fig. 8 HVAC Housing

1 - HVAC HOUSING
2 - INSTRUMENT PANEL
3 - MOUNTING STUD (2)

4 - NUT (2)
5 - BOLT (2)

JR

DISTRIBUTION

24 - 43

HVAC HOUSING (Continued)

(3) Remove the two screws that secure the HVAC

harness connector to the HVAC housing and remove
the HVAC wire harness (Fig. 9).

(4) Remove the screws that secure the blower

motor to the HVAC housing and remove the blower
motor.

(5) Remove the screws that secure the blower

motor resistor or power module (depending on appli-
cation) to the HVAC housing and remove it from the
housing.

(6) Remove the screws that secure the air inlet

housing to the HVAC housing and remove the air
inlet housing.

(7) Remove the three screws that secure the recir-

culation door actuator to the air inlet housing and
remove the actuator (Fig. 10).

(8) Remove the screw that secures the recircula-

tion door actuator gear to the air inlet housing and
remove the gear (Fig. 11).

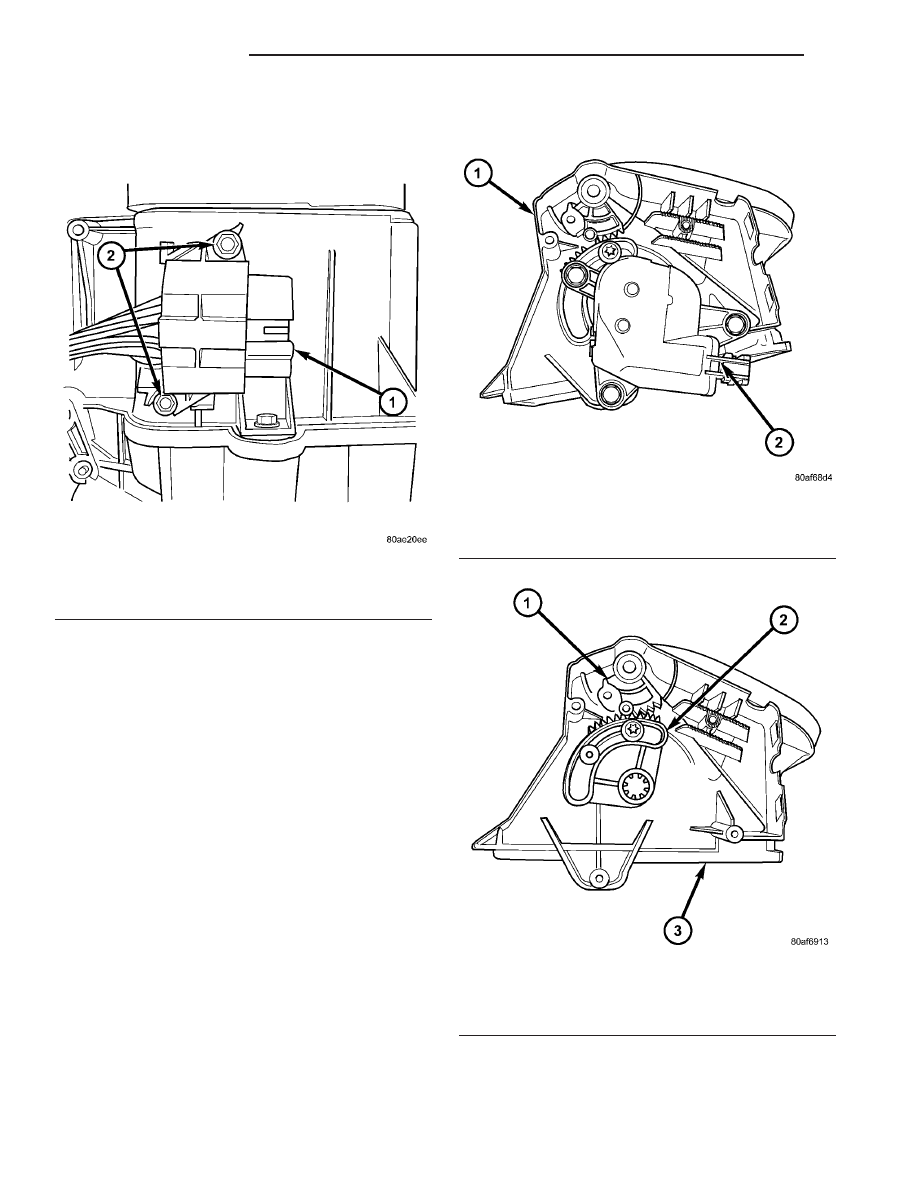

Fig. 9 HVAC Wire Harness Connector

1 - WIRE HARNESS CONNECTOR
2 - SCREW (2)

Fig. 10 Recirculation Door Actuator

1 - HVAC AIR INLET HOUSING
2 - RECIRCULATION DOOR ACTUATOR

Fig. 11 Recirculation Door Actuator Gear

1 - DOOR GEAR
2 - ACTUATOR GEAR
3 - HVAC AIR INLET HOUSING

24 - 44

DISTRIBUTION

JR

HVAC HOUSING (Continued)

(9) Using a small screwdriver, depress the recircu-

lation door gear release and remove the recirculation
door gear from the recirculation door shaft (Fig. 12).

NOTE: If the seals on the recirculation-air door is
deformed

or

damaged,

the

air

door

must

be

replaced.

(10) Tilt the gear end of the recirculation-air door

up and pull the door out of the air inlet housing.

NOTE: If either foam seal is deformed or damaged,
it must be replaced.

(11) Carefully remove the foam seals from the

heater core and the evaporator tube mounting flange
of the HVAC housing (Fig. 13).

(12) Remove the screws that secure the upper and

lower HVAC housing halves together and separate
the housing halves (Fig. 14).

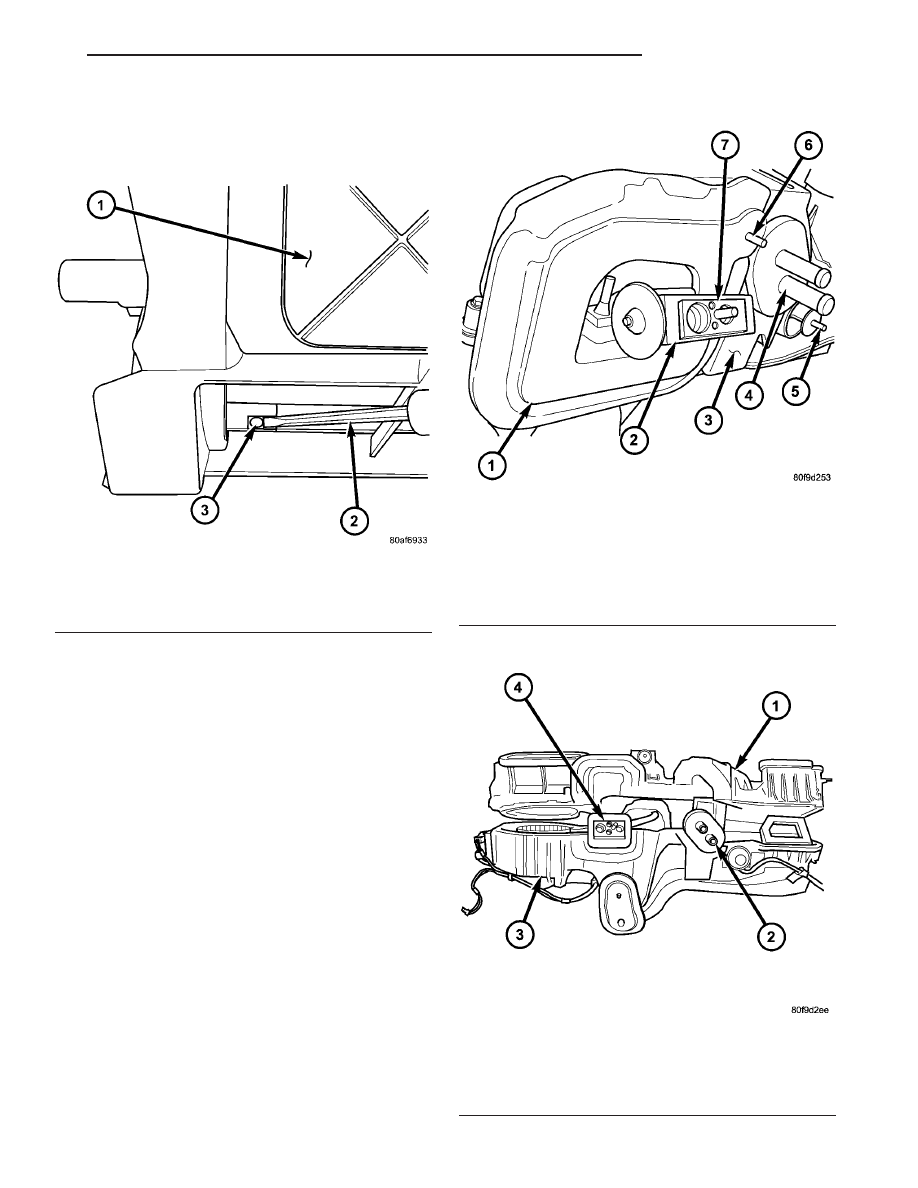

Fig. 12 Recirculation Door Release

1 - RECIRCULATION DOOR
2 - SCREWDRIVER
3 - DOOR GEAR RELEASE

Fig. 13 HVAC Housing Seals

1 - EVAPORATOR SEAL
2 - A/C EXPANSION VALVE
3 - HVAC HOUSING
4 - HEATER CORE TUBES
5 - HVAC HOUSING STUD
6 - HVAC HOUSING STUD
7 - EXPANSION VALVE BOLT (2)

Fig. 14 HVAC Housing

1 - HVAC HOUSING (TOP HALF)
2 - HEATER CORE
3 - HVAC HOUSING (BOTTOM HALF)
4 - A/C EVAPORATOR

JR

DISTRIBUTION

24 - 45

HVAC HOUSING (Continued)

(13) Using a flat blade pry tool, disengage the lock-

ing tab on the access plate of the evaporator temper-
ature sensor. Turn the access plate clockwise one-
quarter turn and push the access plate inside of the
HVAC housing (Fig. 15), then orientate the plate in
such a way that it can be removed from the housing.

(14) Remove the evaporator temperature sensor

probe from the A/C evaporator and remove the sensor
(Fig. 16).

(15) Lift the A/C evaporator out of the bottom half

of the HVAC housing (Fig. 17).

(16) Lift the heater core out of the bottom half of

the HVAC housing (Fig. 18).

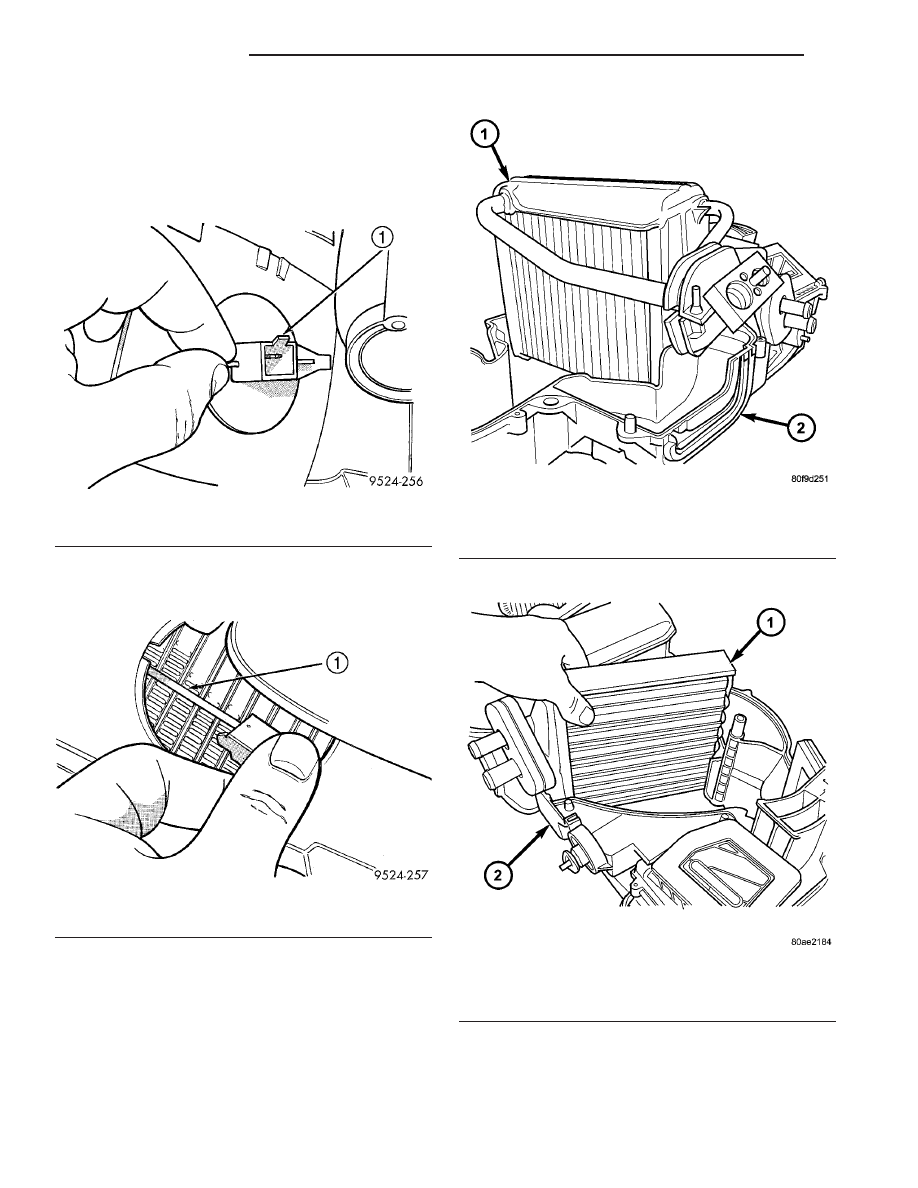

Fig. 15 Evaporator Temperature Sensor

1 - ACCESS PLATE

Fig. 16 Remove Probe

1 - EVAPORATOR TEMPERATURE SENSOR PROBE

Fig. 17 A/C Evaporator

1 - A/C EVAPORATOR
2 - HVAC HOUSING (LOWER HALF)

Fig. 18 Heater Core

1 - HEATER CORE
2 - HVAC HOUSING (BOTTOM HALF)

24 - 46

DISTRIBUTION

JR

HVAC HOUSING (Continued)
