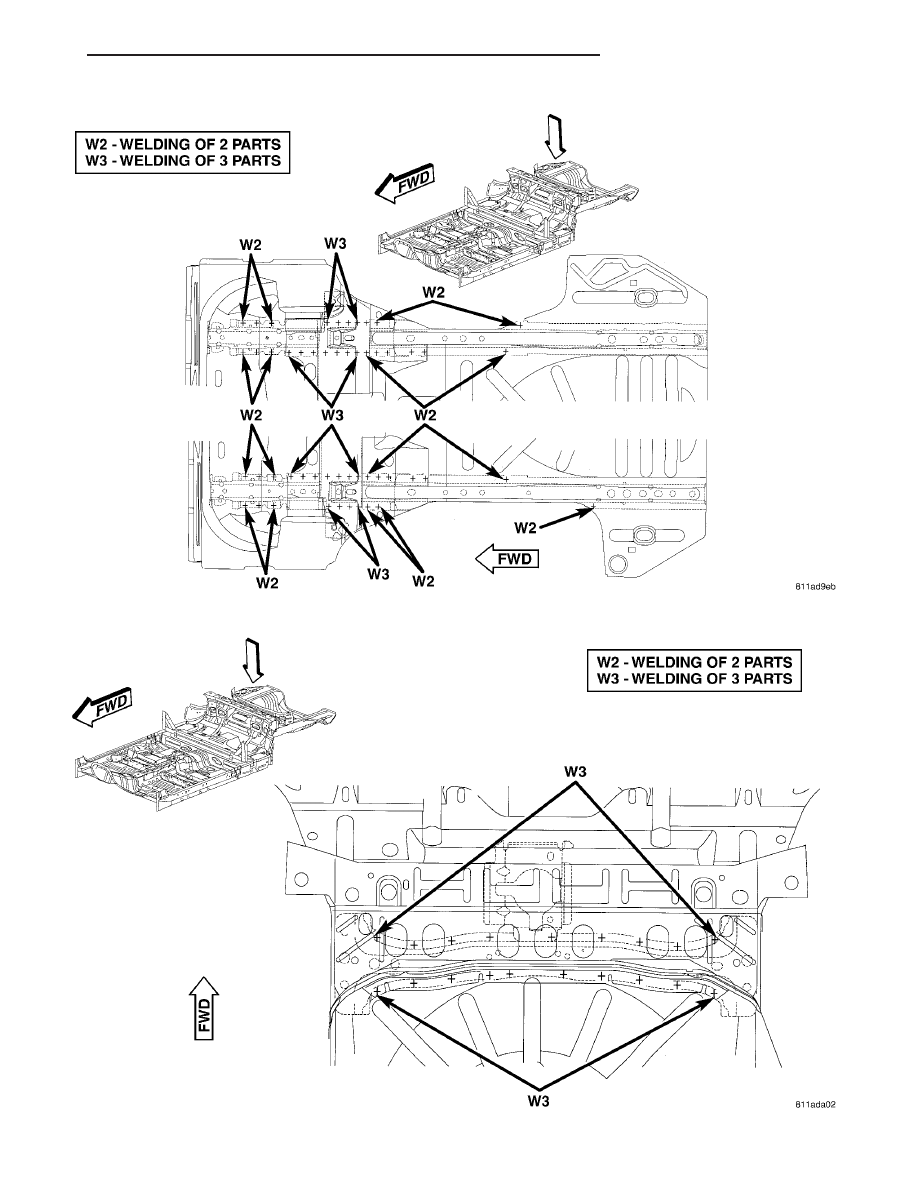

Fig. 193 SIDE RAILS, CENTER SIDE RAIL EXTENSIONS TO REAR FLOOR PAN

Fig. 194 REAR SUSPENSION CROSSMEMBER, SEAT BACK SUPPORT TO REAR FLOOR PAN

JR

BODY STRUCTURE

23 - 269

WELD LOCATIONS (Continued)

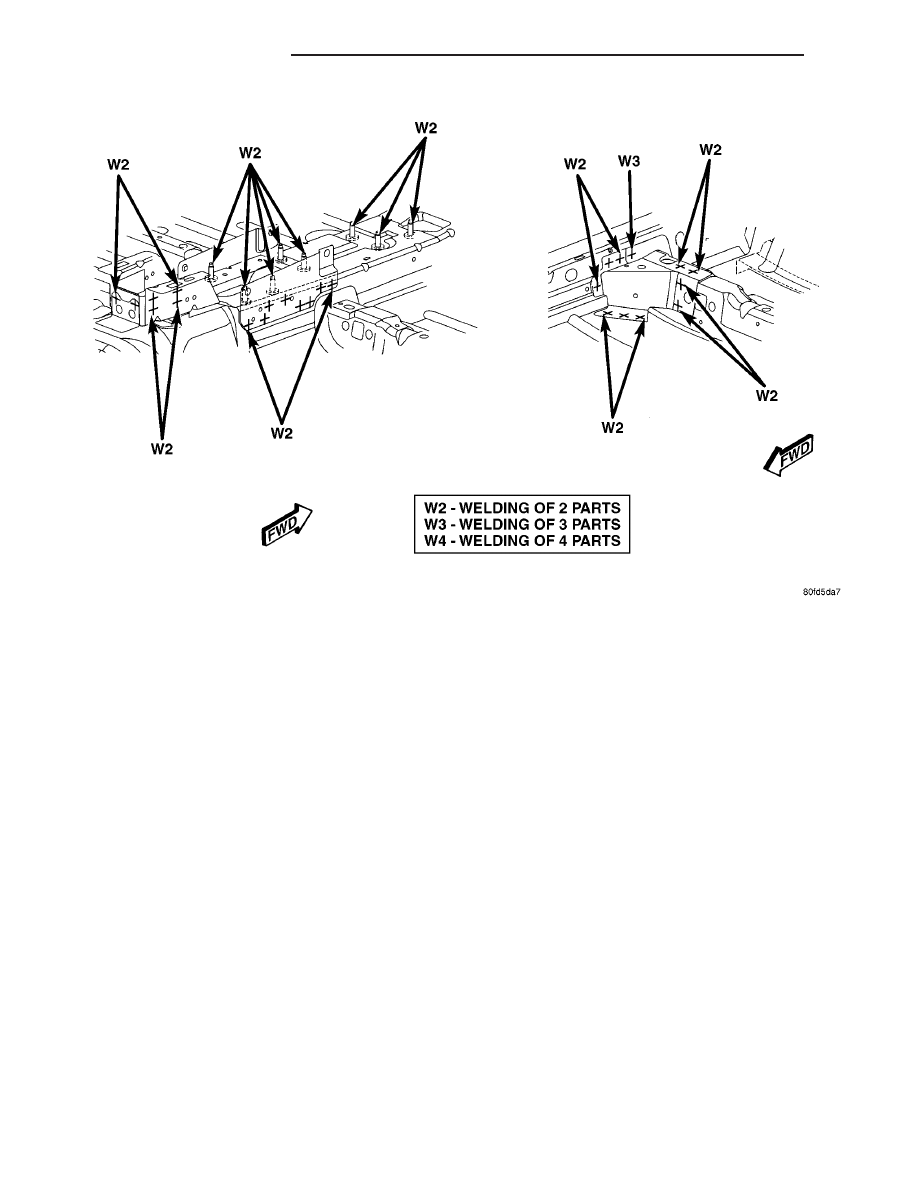

Fig. 195 PARK BRAKE BRACKET AND SHIFTER MOUNTING STUDS TO FRONT CONSOLE

23 - 270

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

SPECIFICATIONS - WELD LOCATIONS - JR-41
ONLY

INDEX

DESCRIPTION

FIGURE

REAR RAIL BUMPER REINFORCEMENT ATTACHING REINFORCEMENT TO CENTER

FLOOR PAN SIDE RAIL

196

CENTER PILLAR REINFORCEMENT TO INNER CENTER PILLAR TO INNER SIDE

ROOF RAIL TO INNER SIDE

197

TAPPING PLATES, RETAINER & REINFORCEMENT TO CENTER PILLAR

REINFORCEMENT

198

OUTER WHEELHOUSE TO UPPER INNER QUARTER PANEL REINFORCEMENT

199

INNER WINDSHIELD FRAME TO OUTER WINDSHIELD FRAME TO HINGE PILLAR

REINFORCEMENT

200

CENTER PILLAR REINFORCEMENT & SILL BEAM REINFORCEMENT TO BODY SIDE

APERTURE

201

CENTER PILLAR REINFORCEMENT TO BODY SIDE APERTURE

202

CENTER PILLAR REINFORCEMENT TO CENTER ROOF SUPPORT TO BODY SIDE

APERTURE

203

LOWER DECK OPENING REINFORCEMENT TO LOWER DECK OPENING PANEL

204

CHILD SEAT TETHERS ANCHOR & SHOULDER BELT REINFORCEMENT TO SHELF

PANEL

205

INNER BODY SIDE SILL TO DASH PANEL TO COWL SIDE PANEL

206

INNER TO OUTER WINDSHIELD FRAME, OUTER LOAD BEAM & HINGE PILLAR

REINFORCEMENT TO BODY SIDE APERTURE

207

CENTER PILLAR REINFORCEMENT TO INNER CENTER PILLAR TO BODY SIDE

APERTURE

208

INNER CENTER PILLAR, WINDSHIELD FRAME & INNER ROOF RAIL TO BODY SIDE

APERTURE

209

HINGE PILLAR REINFORCEMENT TO SILL BEAM TO SIDE SILL REINFORCEMENT

210

OUTER REAR WHEELHOUSE & SEAT BELT ANCHOR REINFORCEMENT TO BODY

SIDE APERTURE

211

INNER QUARTER PANEL REINFORCEMENT TO INNER QUARTER PANEL TO BODY

SIDE APERTURE

212

DRIP RAIL/ROOF SUPPORT TO BODY SIDE APERTURE

213

OUTER WINDSHIELD FRAME TO INNER WINDSHIELD FRAME TO COWL SIDE PANEL

214

OUTER REAR WHEELHOUSE & REAR SILL TO BODY SIDE APERTURE ROOF BOWS

TO CENTER PILLAR REINFORCEMENT

215

REAR INNER WHEELHOUSE TO REAR OUTER WHEELHOUSE

216

INNER BODY SILL TO HINGE PILLAR REINFORCEMENT TO SILL BEAM TO BODY

SIDE APERTURE

217

INNER SILL EXTENSION TO SIDE SILL REINFORCEMENT TO BODY SIDE APERTURE

& INNER REAR WHEELHOUSE

218

REAR SHELF SUPPORT TO WHEELHOUSE TO REAR OUTER WHEELHOUSE

219

UPPER OUTER LOAD BEAM TO UPPER INNER LOAD BEAM TO BODY SIDE

APERTURE

220

JR

BODY STRUCTURE

23 - 271

WELD LOCATIONS (Continued)

DESCRIPTION

FIGURE

INNER BODY SIDE SILL TO COWL SIDE PANEL TO BODY SIDE APERTURE TO DASH

PANEL

221

REAR SHELF PANEL SUPPORTS TO WHEELHOUSE TO SHELF PANEL

REINFORCEMENT

222

LOWER DECK OPENING PANEL TO QUARTER EXTENSION TO REAR FLOOR PAN

223

REAR FLOOR PAN SIDE RAIL TO LOWER DECK OPENING PANEL/REAR

WHEELHOUSE TO QUARTER EXTENSION TO REAR FLOOR PAN

224

INNER WINDSHIELD FRAME TO WINDSHIELD FRAME & REAR WINDOW FRAME TO

UPPER INNER QUARTER PANEL TO OUTER ROOF PANEL

225

REAR BUMPER ATTACHING REINFORCEMENT TO REAR RAIL BUMPER ATTACHING

BRACKET

226

REAR SHELF PANEL SUPPORT TO REINFORCEMENT TO INNER REAR

WHEELHOUSE TO REAR SHOCK MOUNTING BRACKET

227

INNER UPPER QUARTER PANEL TO REINFORCEMENT TO OUTER REAR

WHEELHOUSE TO BODY SIDE APERTURE

228

INNER UPPER QUARTER PANEL REINFORCEMENT TO BODY SIDE APERTURE TO

OUTER QUARTER PANEL

229

FRONT CONSOLE BRACKET TO FRONT FLOOR PAN

230

CROSSMEMBER REINFORCEMENT, CROSSMEMBER TO REAR FLOOR PAN

231

INNER REAR WHEELHOUSE TO REAR FLOOR PAN

232

SILL EXTENSION REAR WHEELHOUSE TO REAR FLOOR PAN

233

INNER BODY SIDE SILL TO COWL SIDE PANEL

234

23 - 272

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
