Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 719

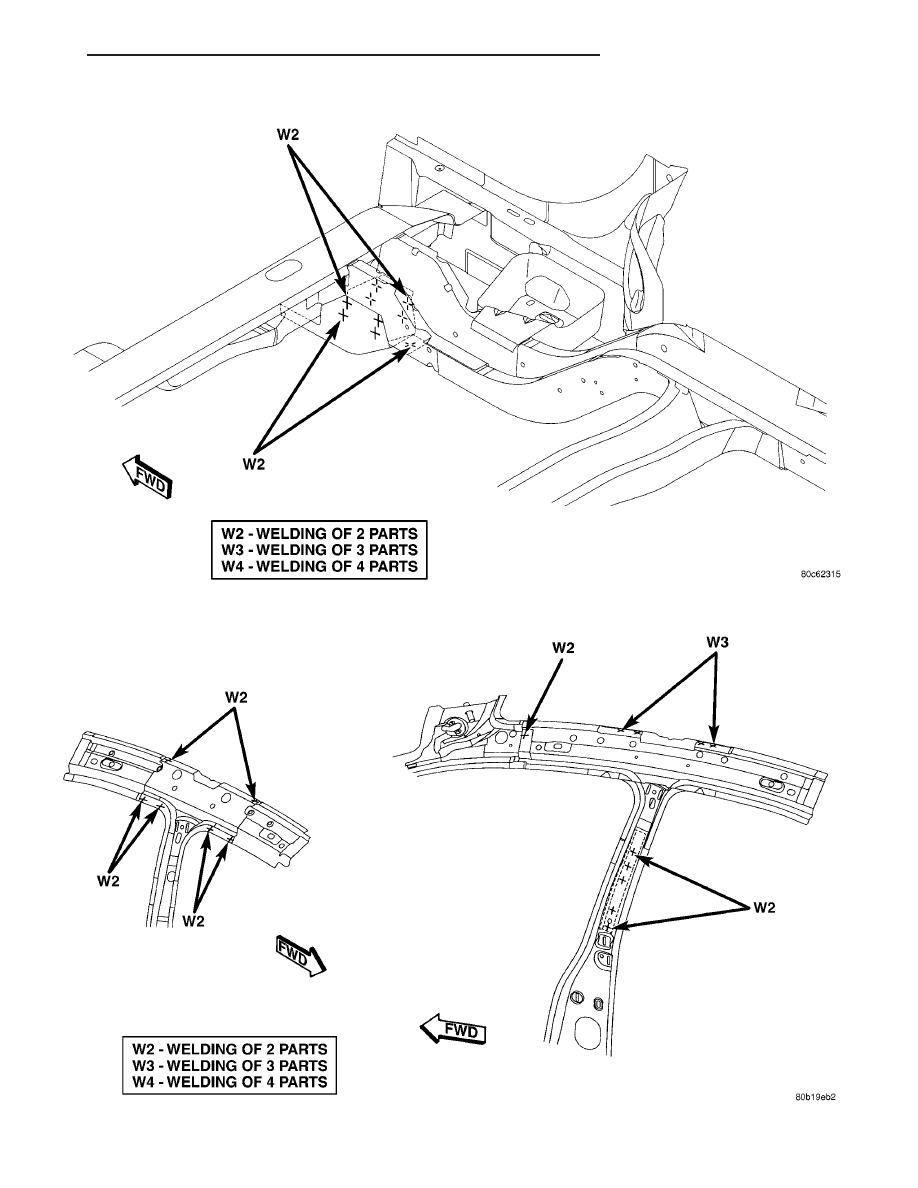

Fig. 196 REAR RAIL BUMPER REINFORCEMENT ATTACHING REINFORCEMENT TO CENTER FLOOR PAN SIDE RAIL

Fig. 197 CENTER PILLAR REINFORCEMENT TO INNER CENTER PILLAR TO INNER SIDE ROOF RAIL TO IN

JR

BODY STRUCTURE

23 - 273

WELD LOCATIONS (Continued)

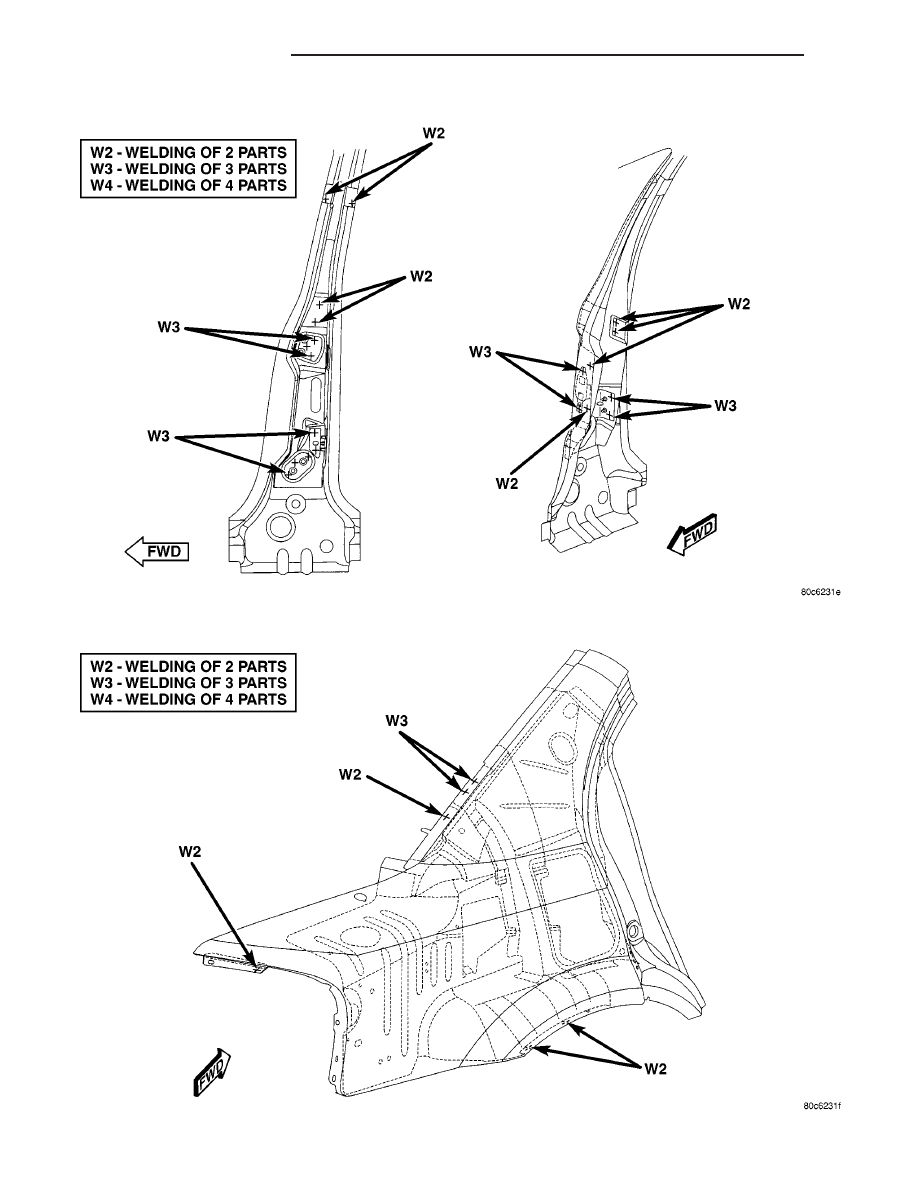

Fig. 198 TAPPING PLATES, RETAINER & REINFORCEMENT TO CENTER PILLAR REINFORCEMENT

Fig. 199 OUTER WHEELHOUSE TO UPPER INNER QUARTER PANEL REINFORCEMENT

23 - 274

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

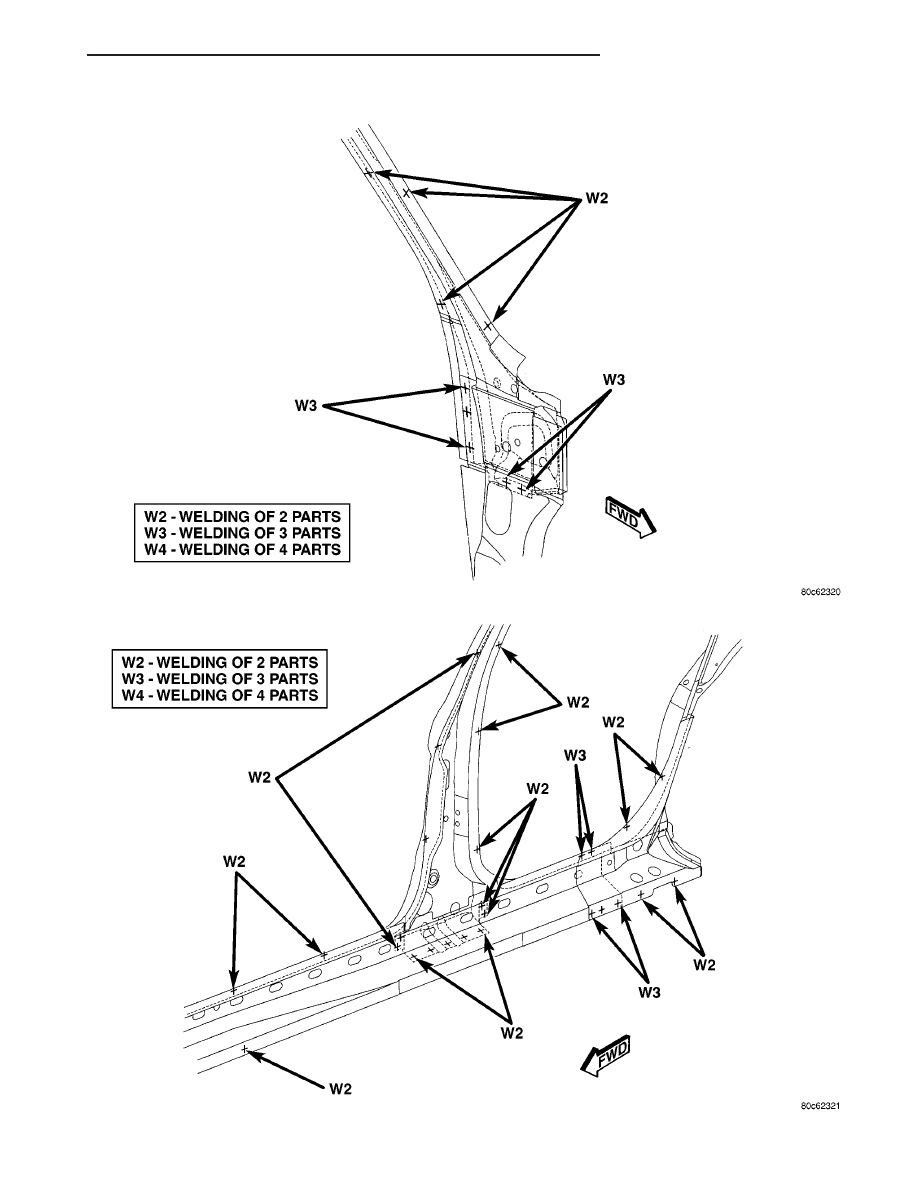

Fig. 200 INNER WINDSHIELD FRAME TO OUTER WINDSHIELD FRAME TO HINGE PILLAR REINFORCEMENT

Fig. 201 CENTER PILLAR REINFORCEMENT & SILL BEAM REINFORCEMENT TO BODY SIDE APERTURE

JR

BODY STRUCTURE

23 - 275

WELD LOCATIONS (Continued)

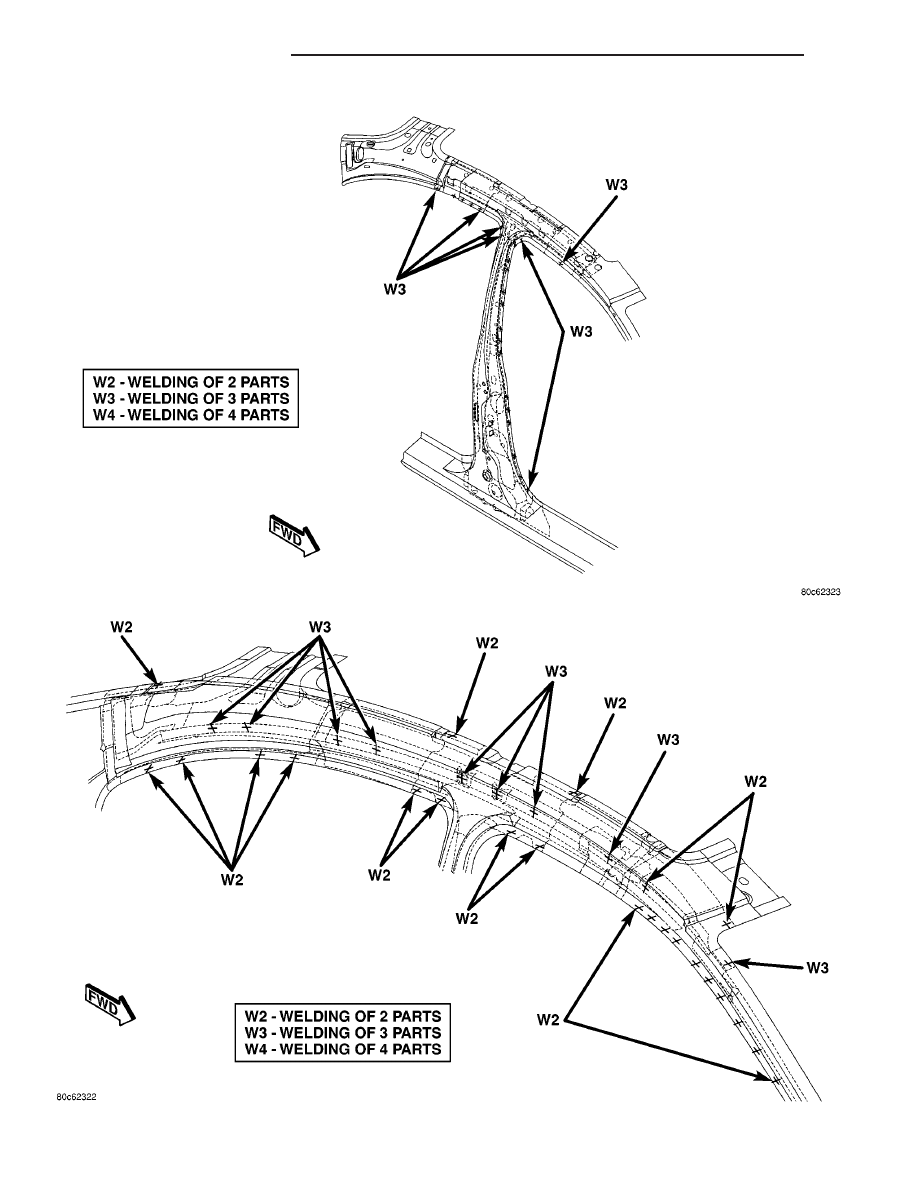

Fig. 202 CENTER PILLAR REINFORCEMENT TO BODY SIDE APERTURE

Fig. 203 CENTER PILLAR REINFORCEMENT TO CENTER ROOF SUPPORT TO BODY SIDE APERTURE

23 - 276

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
