Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 717

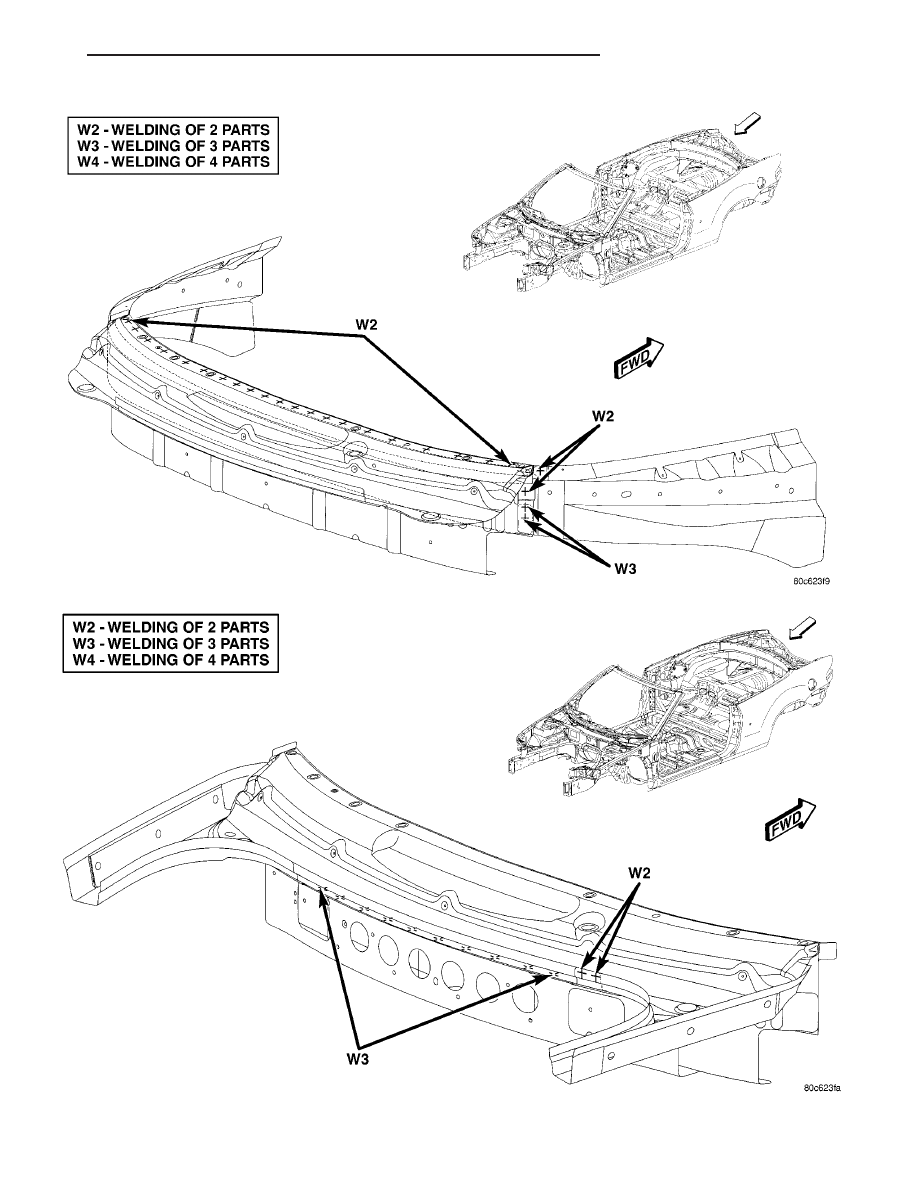

Fig. 187 FRONT UPPER DECK PANEL TROUGH TO UPPER DECK PANEL TROUGH

Fig. 188 UPPER DECK TROUGH PANEL TO UPPER DECK PANEL FRONT REINFORCEMENT TO DECK

PANEL REAR REINFORCEMENT

JR

BODY STRUCTURE

23 - 265

WELD LOCATIONS (Continued)

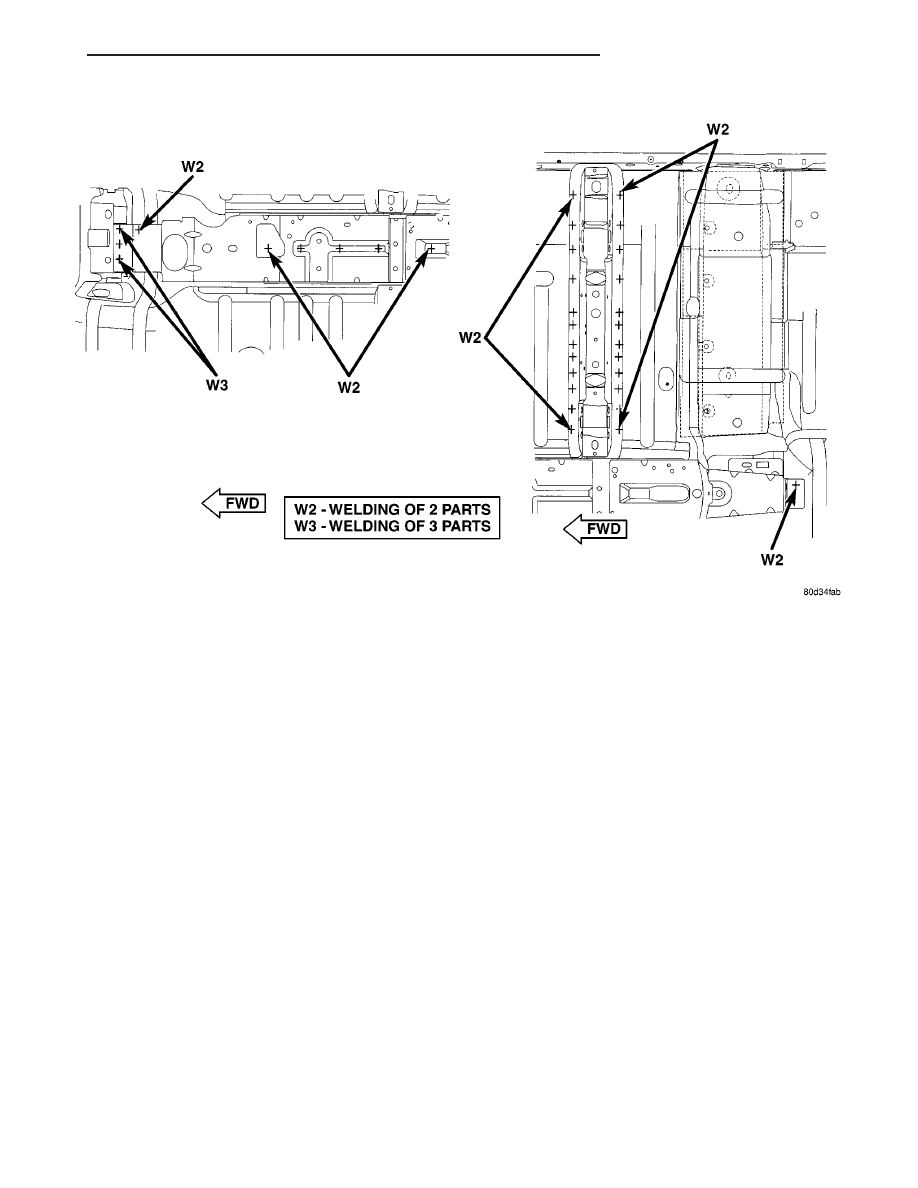

Fig. 189 WHEELHOUSE UPPER DECK REINFORCEMENT TO UPPER DECK REAR REINFORCEMENT AND

UPPER FRONT REINFORCEMENT

Fig. 190 UPPER DECK PANEL FRONT REINFORCEMENT TO WHEELHOUSE UPPER DECK

REINFORCEMENT EXTENSION

23 - 266

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

Fig. 191 FRONT CONSOLE BRACKET TO FRONT FLOOR PAN

JR

BODY STRUCTURE

23 - 267

WELD LOCATIONS (Continued)

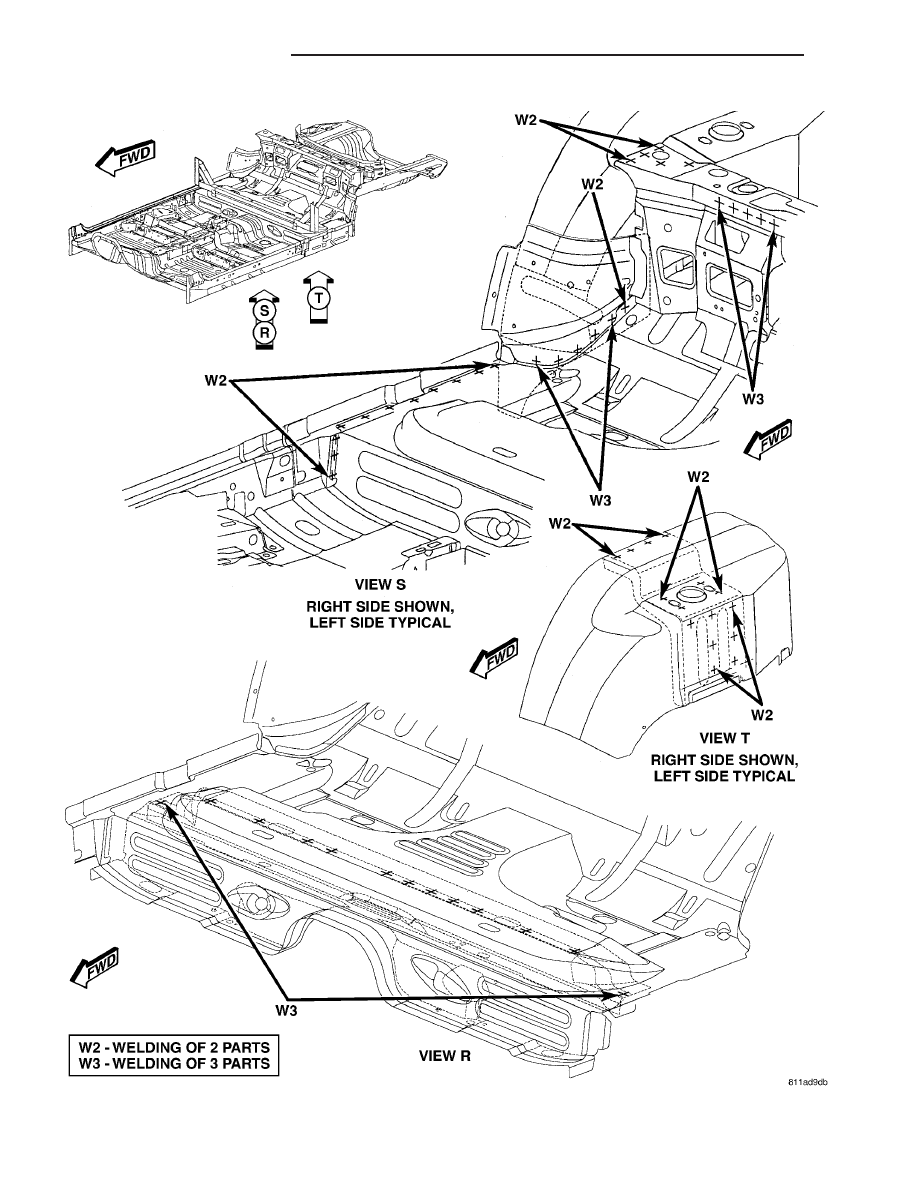

Fig. 192 INNER SIDE SILL, CROSSMEMBER REINFORCEMENT, CROSSMEMBER TO REAR FLOOR PAN

23 - 268

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
