Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 716

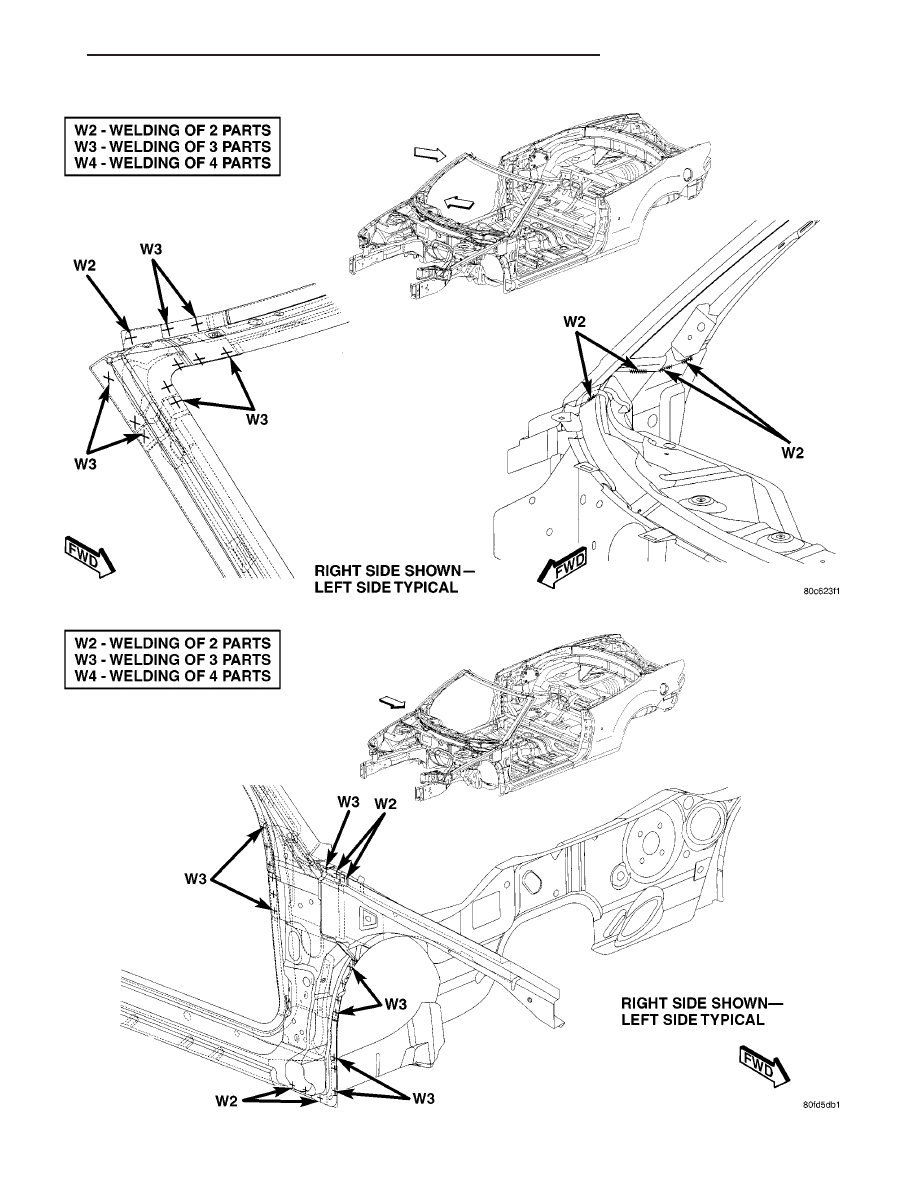

Fig. 179 OUTER WINDSHIELD SIDE FRAME TO INNER WINDSHIELD SIDE FRAME

Fig. 180 INNER AND OUTER WINDSHIELD FRAME TO OUTER BODY SIDE PANEL TO INNER UPPER

JR

BODY STRUCTURE

23 - 261

WELD LOCATIONS (Continued)

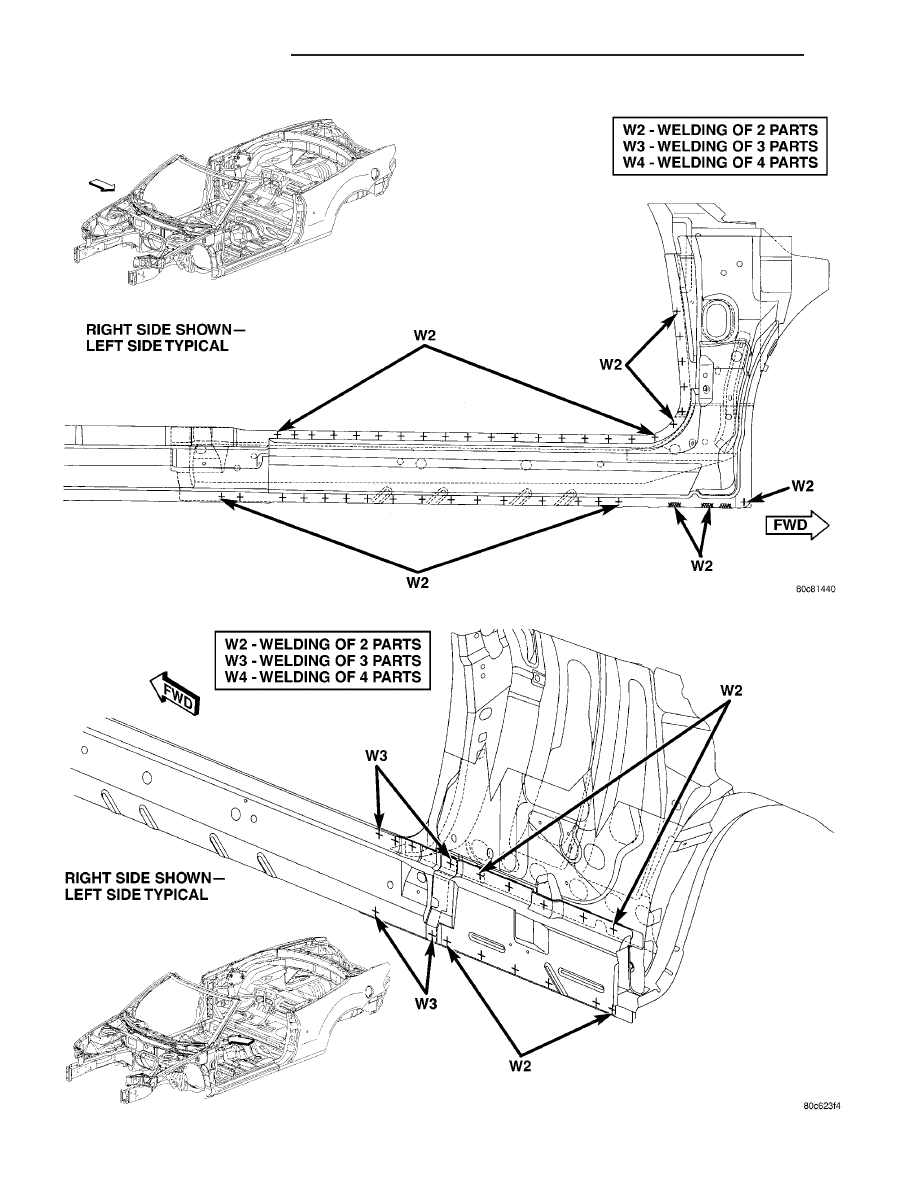

Fig. 181 INNER AND OUTER BODY SIDE SILL TO COWL SIDE PANEL

Fig. 182 INNER BODY SIDE SILL TO OUTER BODY SIDE PANEL TO INNER SIDE SILL EXTENSION

23 - 262

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

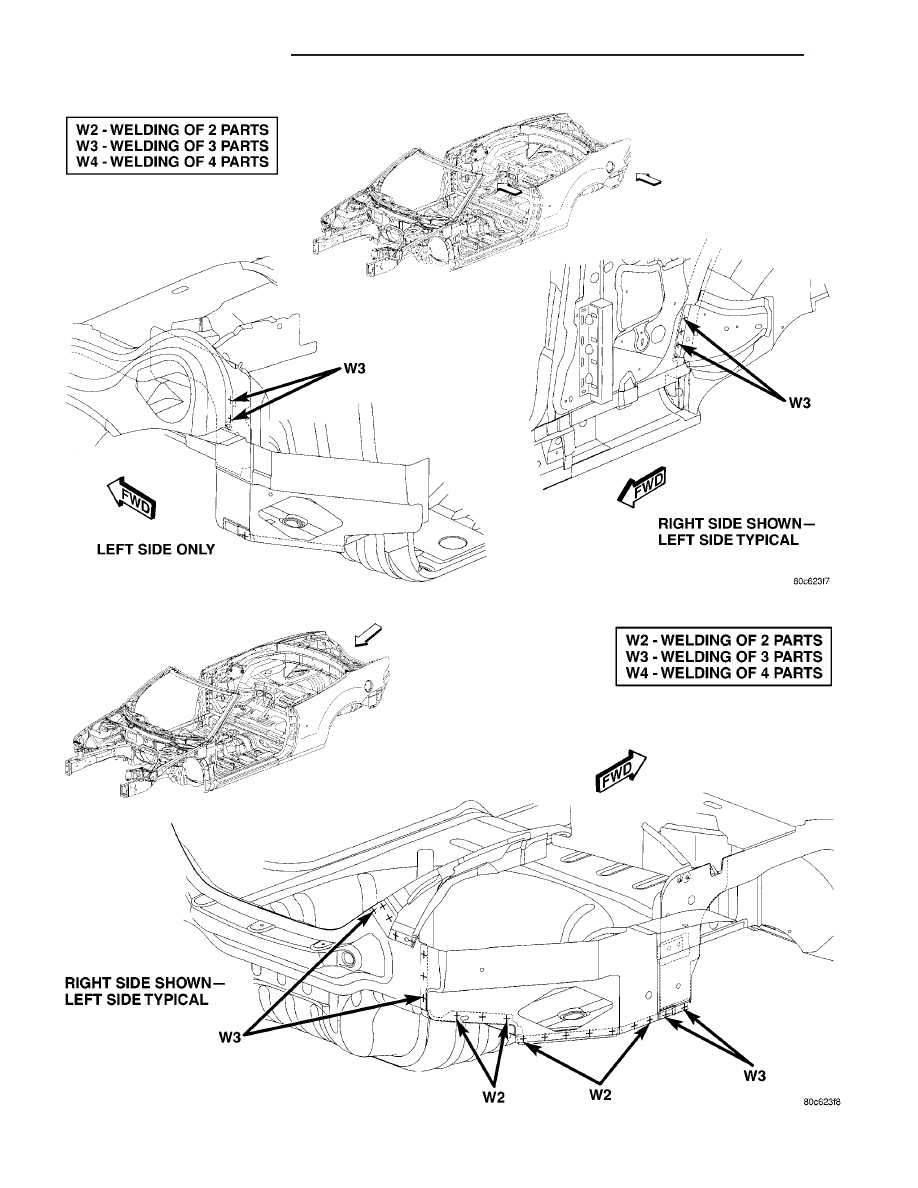

Fig. 183 INNER REAR WHEELHOUSE TO INNER QUARTER PANEL TO REAR INNER WHEELHOUSE

QUARTER EXTENSION

Fig. 184 LOWER OUTER QUARTER PANEL EXTENSION TO REAR INNER QUARTER PANEL TO REAR INNER

WHEELHOUSE

JR

BODY STRUCTURE

23 - 263

WELD LOCATIONS (Continued)

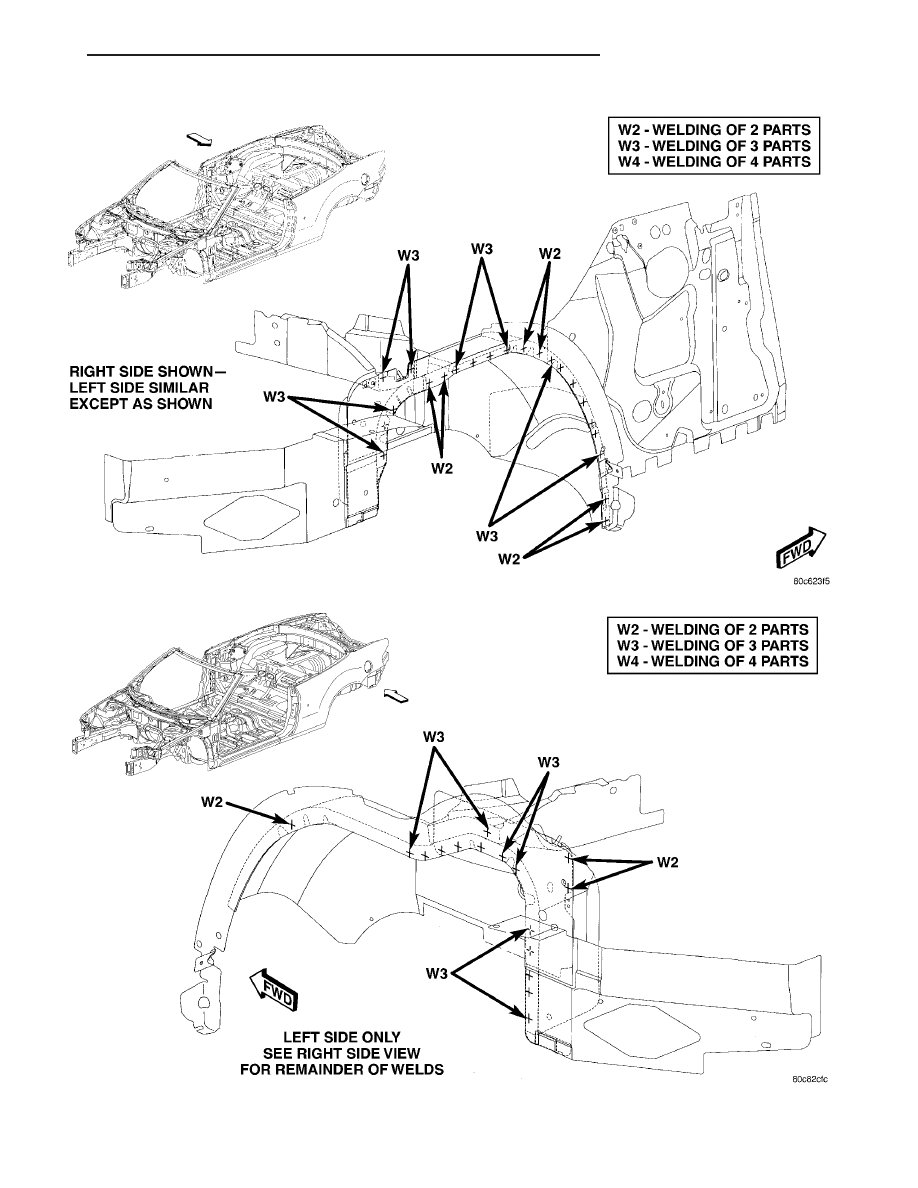

Fig. 185 REAR INNER QUARTER PANEL TO INNER WHEELHOUSE EXTENSION TO FRONT INNER QUARTER PANEL

Fig. 186 LOWER REAR QUARTER PANEL EXTENSION TO REAR FLOOR PAN AND LOWER DECK PANEL

23 - 264

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
