Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 715

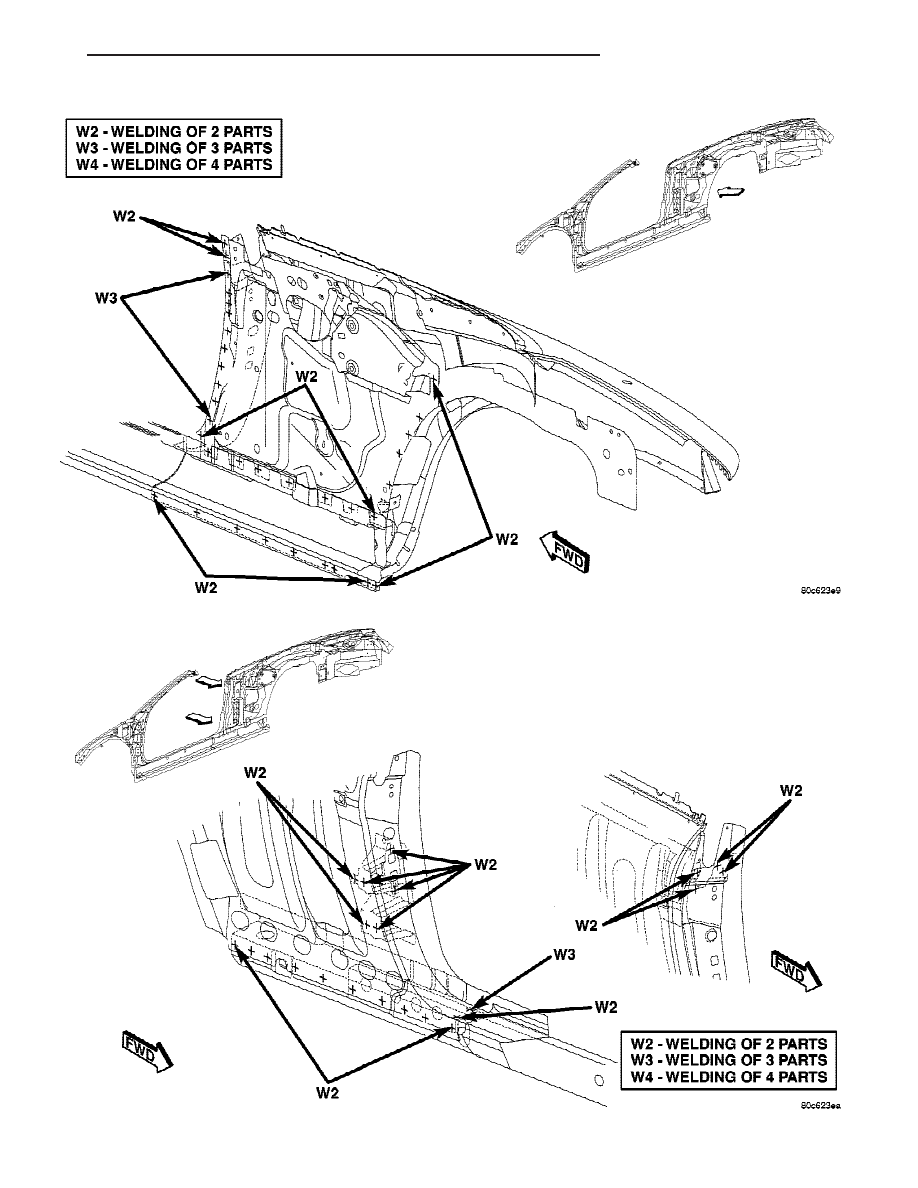

Fig. 171 OUTER QUARTER PANEL TO QUARTER PANEL REINFORCEMENT TO INNER QUARTER PANEL

Fig. 172 OUTER BODY SIDE PANEL TO FRONT OUTER QUARTER PANEL REINFORCEMENT

JR

BODY STRUCTURE

23 - 257

WELD LOCATIONS (Continued)

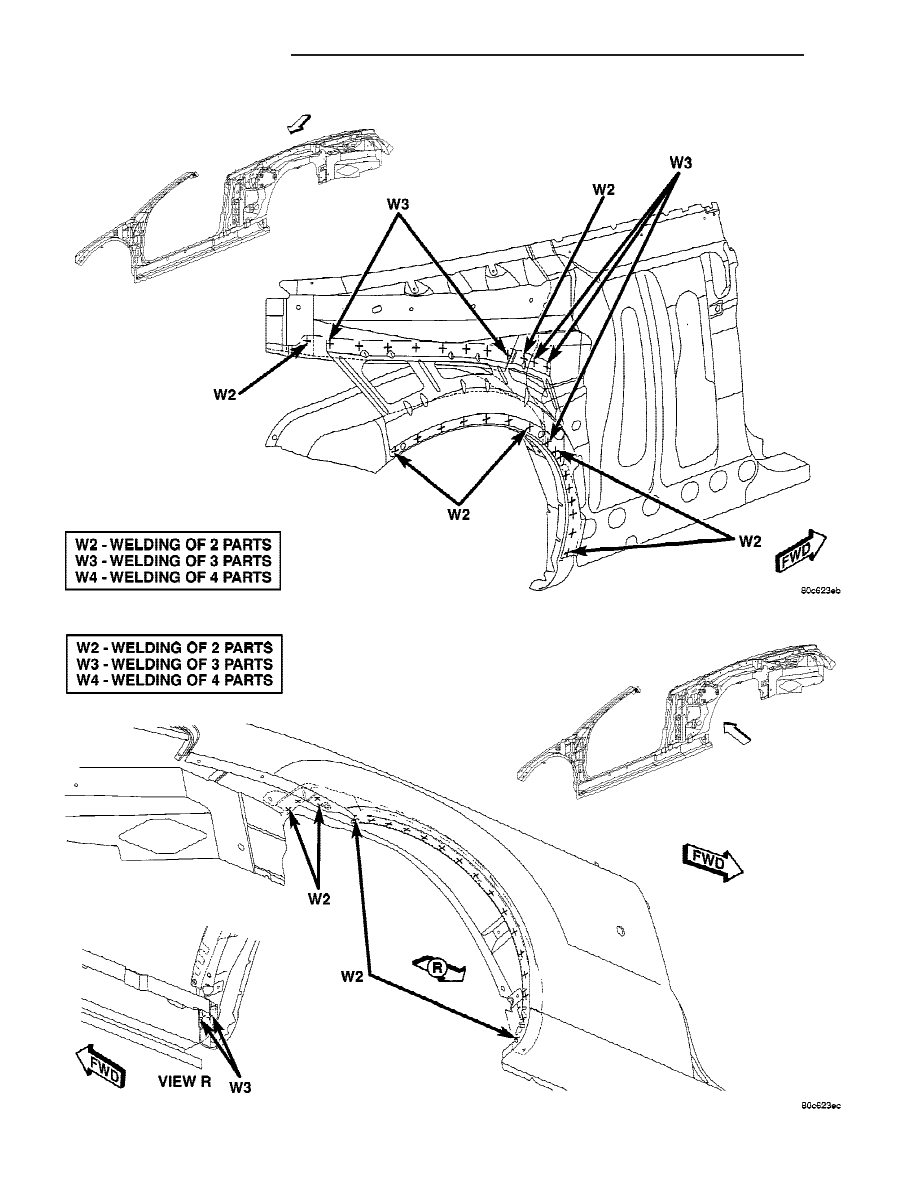

Fig. 173 OUTER REAR WHEELHOUSE TO OUTER QUARTER PANEL REINFORCEMENT

Fig. 174 OUTER REAR WHEELHOUSE TO OUTER QUARTER PANEL

23 - 258

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

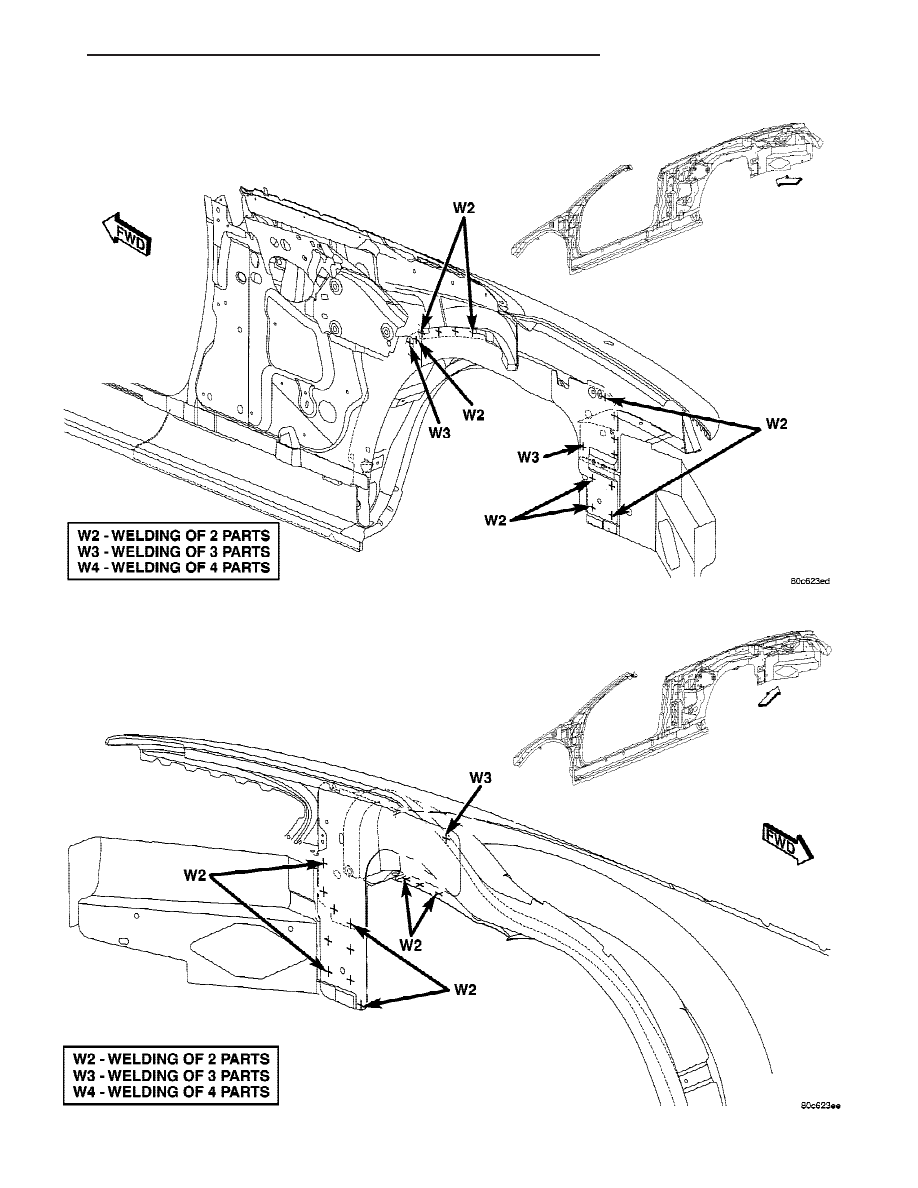

Fig. 175 INNER QUARTER WHEELHOUSE EXTENSION TO OUTER QUARTER WHEELHOUSE

Fig. 176 INNER REAR QUARTER PANEL TO REAR LOWER QUARTER PANEL EXTENSION

JR

BODY STRUCTURE

23 - 259

WELD LOCATIONS (Continued)

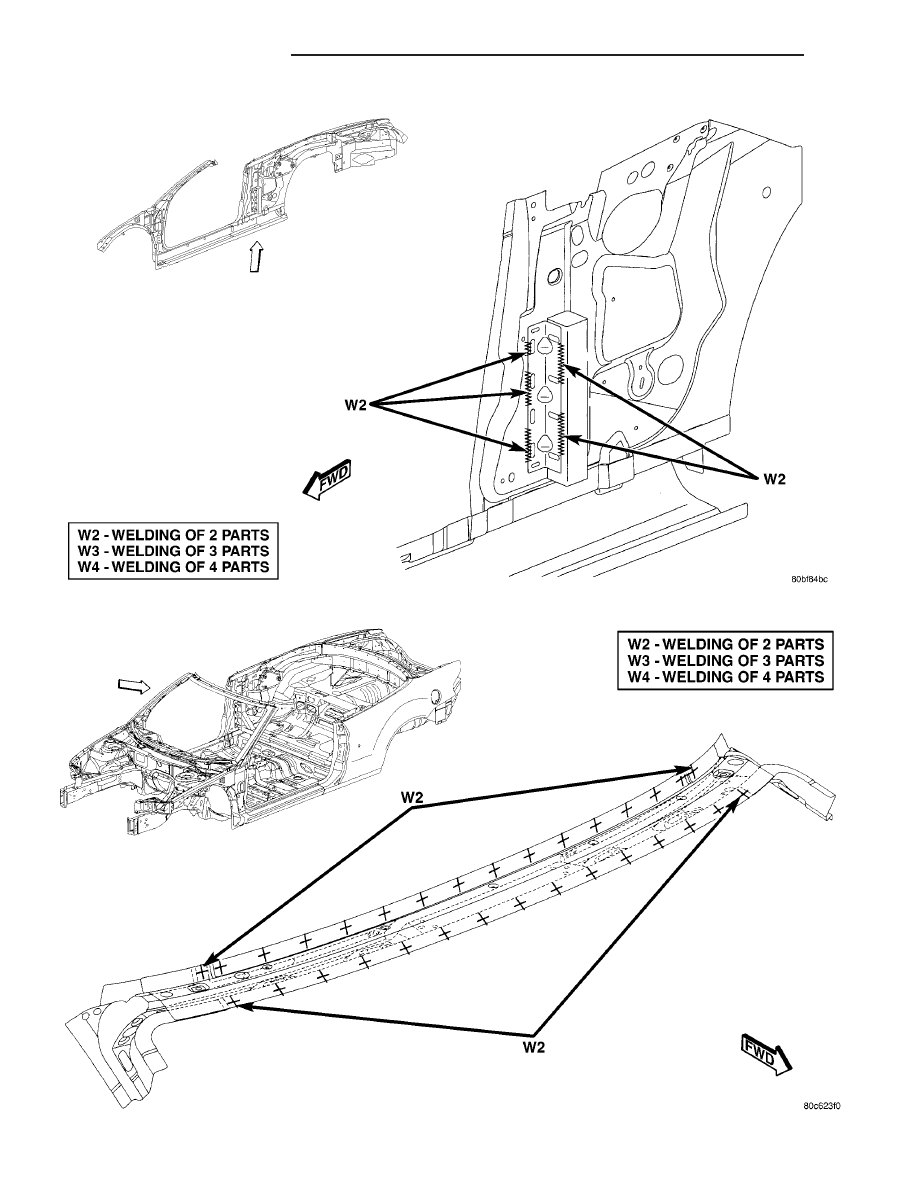

Fig. 177 REAR REINFORCEMENT BRACKET TO REAR SEAT FLOOR PAN REINFORCEMENT TO REAR

INNER QUARTER PANEL

Fig. 178 LOWER WINDSHIELD HEADER TO UPPER WINDSHIELD HEADER

23 - 260

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
