Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 714

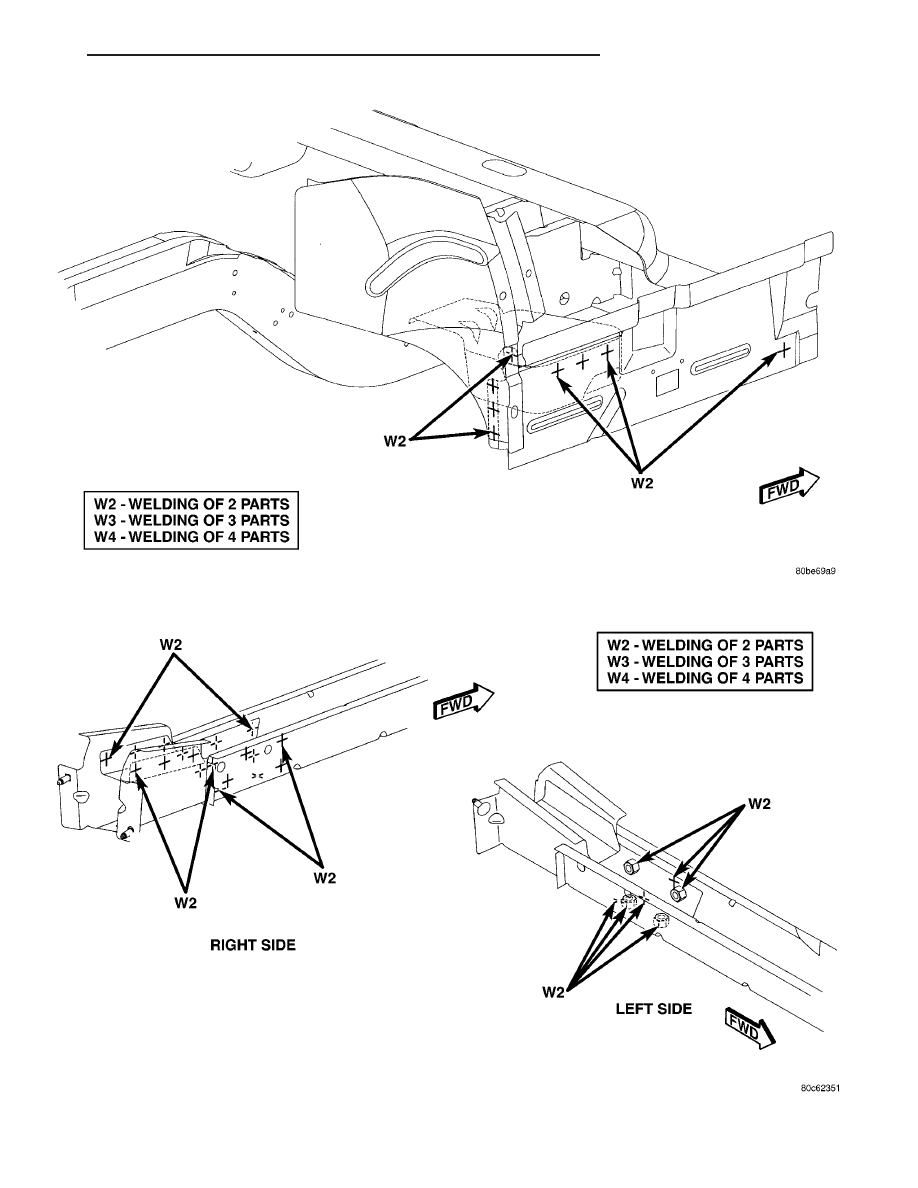

Fig. 163 REAR WHEELHOUSE CROSSMEMBER SUPPORT AND REAR FLOOR PAN BRACKET TO

SHOULDER BELT SUPPORT GUSSET

Fig. 164 SHOULDER BELT SUPPORT GUSSET AND INNER REAR WHEELHOUSE CROSSMEMBER

SUPPORT TO REAR FLOOR PAN BRACKET

JR

BODY STRUCTURE

23 - 253

WELD LOCATIONS (Continued)

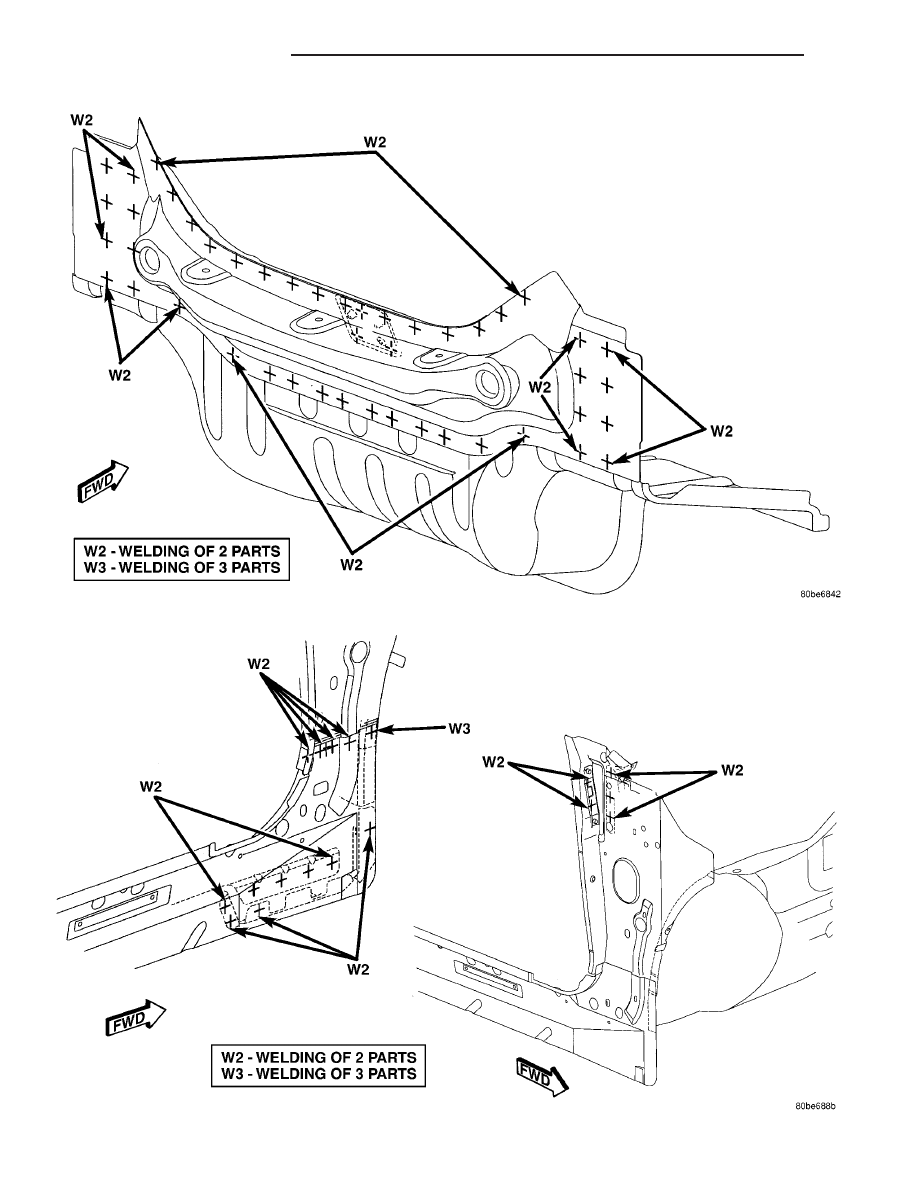

Fig. 165 DECK OPENING REINFORCEMENT AND STRIKER PLATE REINFORCEMENT TO LOWER DECK OPENING

Fig. 166 INNER BODY SIDE SILL TO COWL SIDE PANEL

23 - 254

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

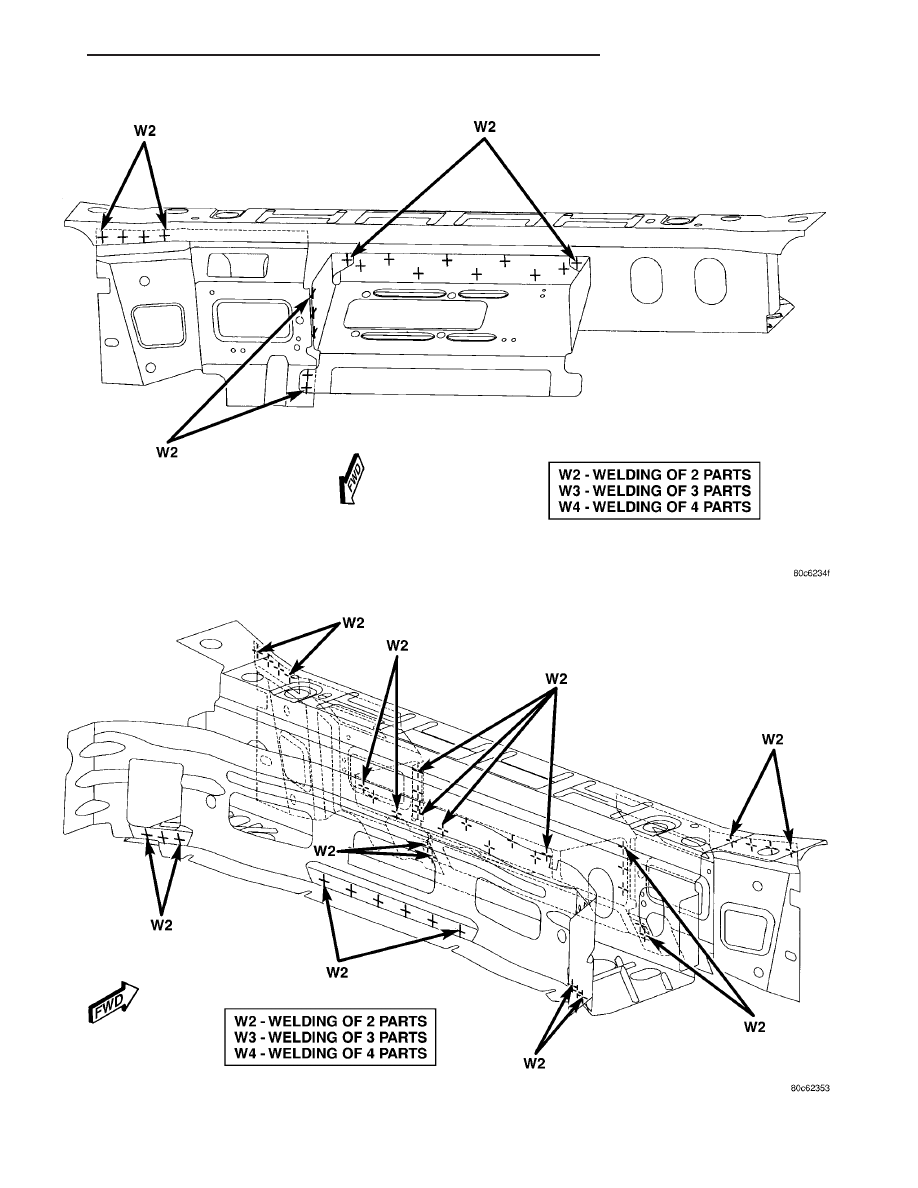

Fig. 167 SILL EXTERIOR PANEL AND REAR RAIL EXTENSION TO INNER SILL EXTENSION

Fig. 168 REAR FLOOR PAN SIDE RAIL AND REAR BUMPER ATTACHING REINFORCEMENT TO REAR RAIL EXTENSION

JR

BODY STRUCTURE

23 - 255

WELD LOCATIONS (Continued)

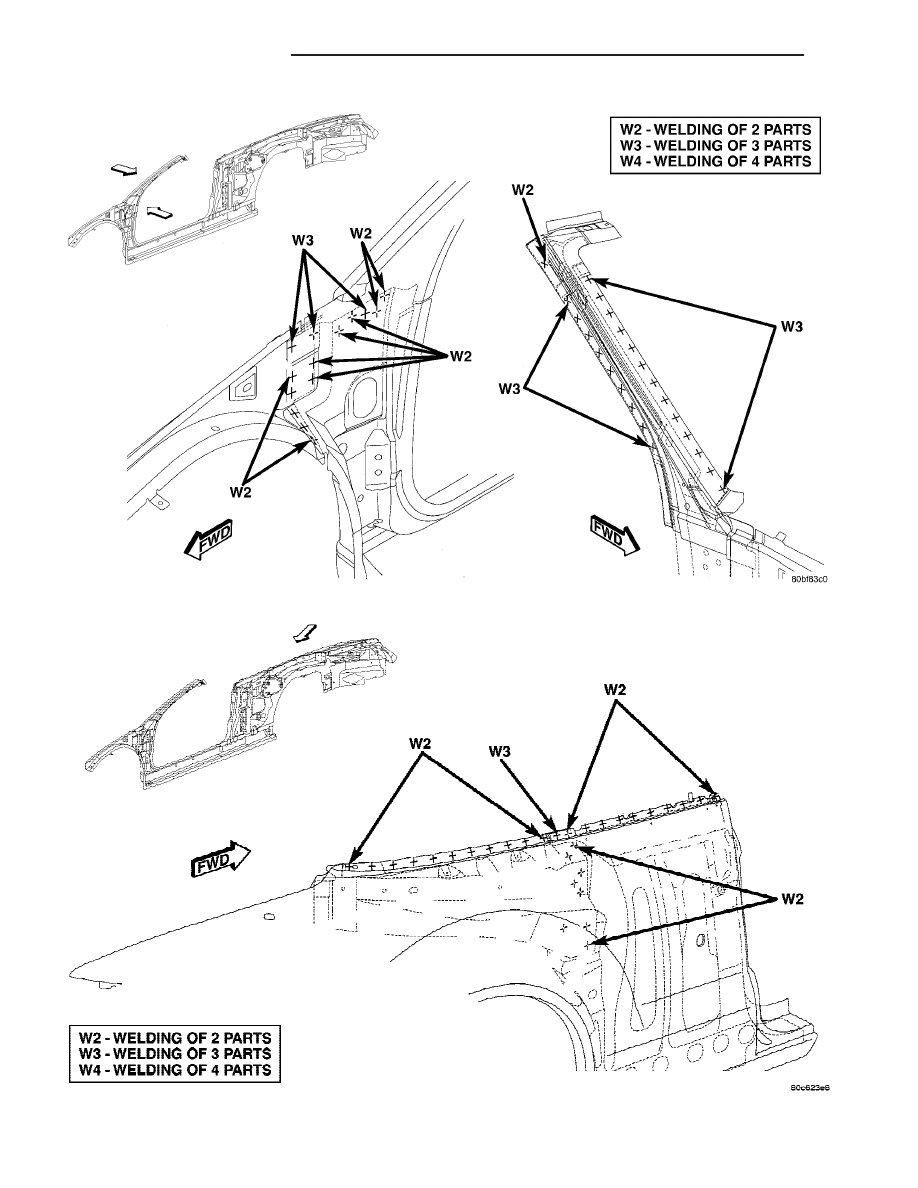

Fig. 169 OUTER WINDSHIELD FRAME TO INNER REINFORCEMENT TO INNER WINDSHIELD FRAME TO

UPPER LOAD PATH BEAM

Fig. 170 OUTER QUARTER PANEL REINFORCEMENT TO OUTER BELT REINFORCEMENT TO OUTER

QUARTER PANEL

23 - 256

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
