Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 712

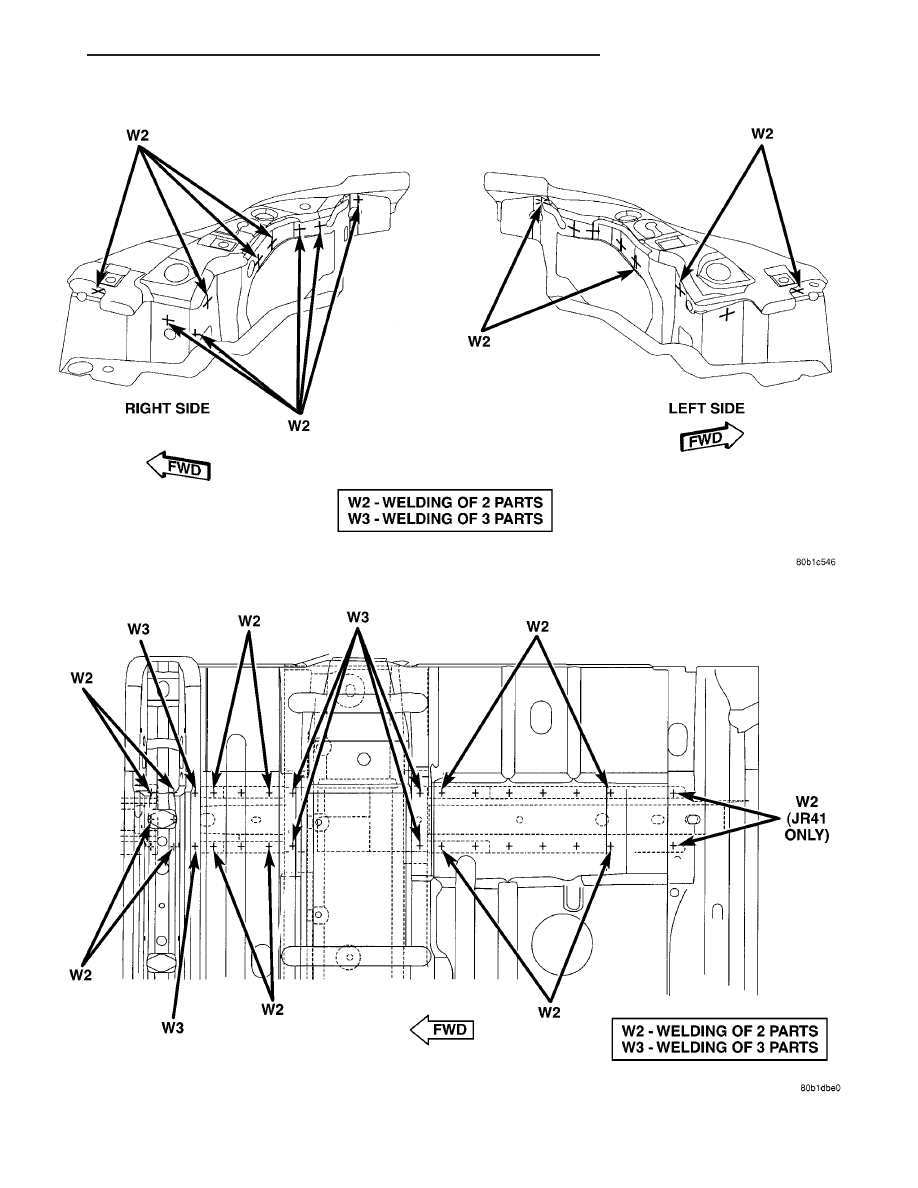

Fig. 154 BUMPER EXTENSION TO FRONT BUMPER MOUNTING BRACKET FRONT SIDE RAIL PLATE TO

FRONT

Fig. 155 WINDSHIELD WIPER TAPPING PLATE TO WINDSHIELD WIPER CENTER ATTACHING PLATE &

LOWER WIPER MODULE PLENUM BRACKET

JR

BODY STRUCTURE

23 - 245

WELD LOCATIONS (Continued)

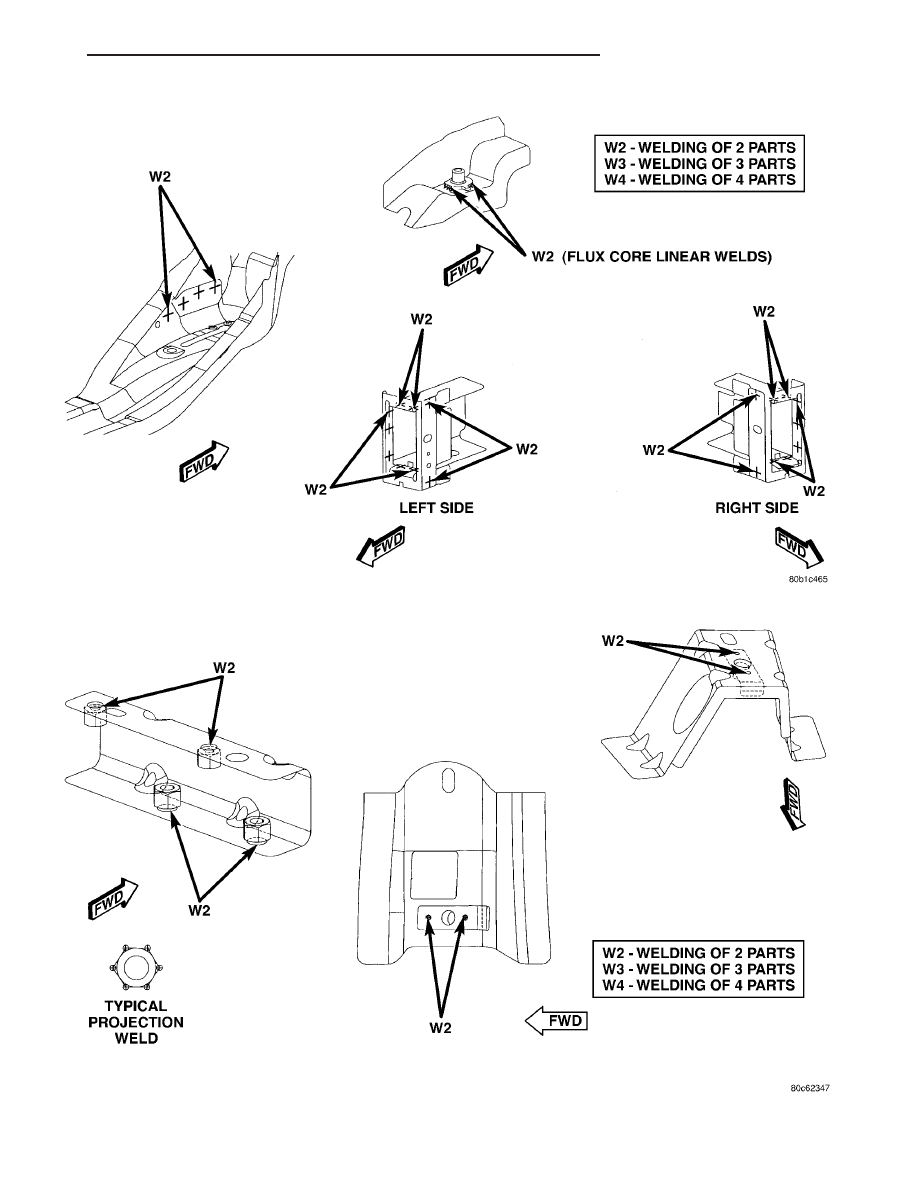

Fig. 156 WHEELHOUSE DEADENER PANEL & DASH PANEL DEADENER PANEL TO DASH PANEL

Fig. 157 PLENUM LOWER SUPPORT PLENUM CLOSURE & WINDSHIELD WIPER SUPPORT TO LOWER

COWL PLENUM

23 - 246

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)

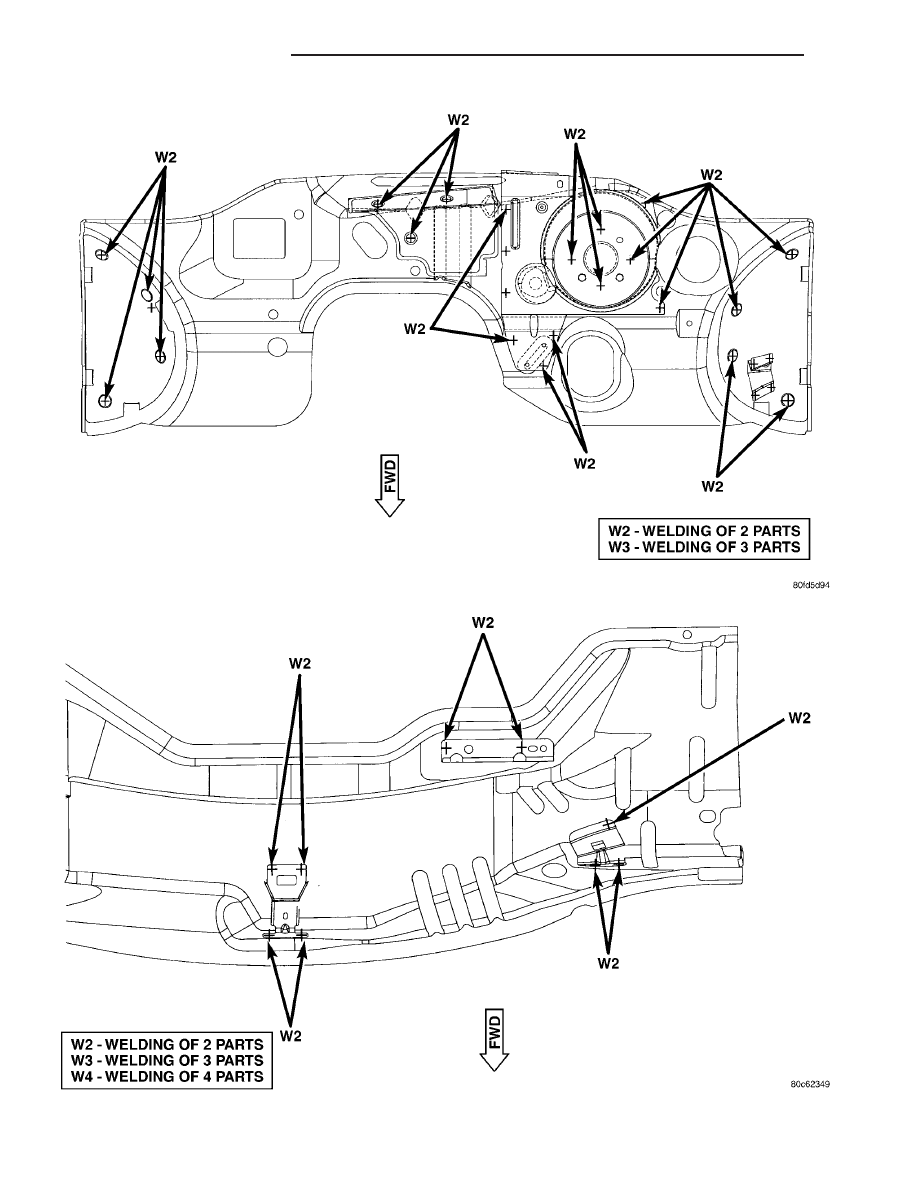

Fig. 158 HEADLAMP MOUNTING REINFORCEMENT TO HEADLAMP MOUNTING PANEL

Fig. 159 FRONT FLOOR PAN RAIL EXTENSION & REINFORCEMENT TO FRONT FLOOR PAN RAIL

JR

BODY STRUCTURE

23 - 247

WELD LOCATIONS (Continued)

SPECIFICATIONS - WELD LOCATIONS - JR-27
ONLY

INDEX

DESCRIPTION

FIGURE

PARK BRAKE BRACKET AND SHIFTER MOUNTING STUDS TO FRONT CONSOLE

MOUNTING BRACKET/SEAT TRACK REINFORCEMENT TO FRONT FLOOR PAN

160

REAR SEAT REINFORCEMENT REAR FLOOR PAN BRACKET AND INNER REAR

WHEELHOUSE CROSSMEMBER SUPPORTS TO REAR FLOOR PAN

161

REAR SEAT REINFORCEMENT, REAR FLOOR PAN BRACKET AND SHOULDER BELT

SUPPORT GUSSET TO REAR FLOOR PAN

162

REAR WHEELHOUSE CROSSMEMBER SUPPORT AND REAR FLOOR PAN BRACKET

TO SHOULDER BELT SUPPORT GUSSET

163

SHOULDER BELT SUPPORT GUSSET AND INNER REAR WHEELHOUSE

CROSSMEMBER SUPPORT TO REAR FLOOR PAN BRACKET

164

DECK OPENING REINFORCEMENT AND STRIKER PLATE REINFORCEMENT TO

LOWER DECK OPENING

165

INNER BODY SIDE SILL TO COWL SIDE PANEL

166

SILL EXTERIOR PANEL AND REAR RAIL EXTENSION TO INNER SILL EXTENSION

167

REAR FLOOR PAN SIDE RAIL AND REAR BUMPER ATTACHING REINFORCEMENT

TO REAR RAIL EXTENSION

168

OUTER WINDSHIELD FRAME TO INNER REINFORCEMENT TO INNER WINDSHIELD

FRAME TO UPPER LOAD PATH BEAM

169

OUTER QUARTER PANEL REINFORCEMENT TO OUTER BELT REINFORCEMENT TO

OUTER QUARTER PANEL

170

OUTER QUARTER PANEL TO QUARTER PANEL REINFORCEMENT TO INNER

QUARTER PANEL

171

OUTER BODY SIDE PANEL TO FRONT OUTER QUARTER PANEL REINFORCEMENT

172

OUTER REAR WHEELHOUSE TO OUTER QUARTER PANEL REINFORCEMENT

173

OUTER REAR WHEELHOUSE TO OUTER QUARTER PANEL

174

INNER QUARTER WHEELHOUSE EXTENSION TO OUTER QUARTER WHEELHOUSE

175

INNER REAR QUARTER PANEL TO REAR LOWER QUARTER PANEL EXTENSION

176

REAR REINFORCEMENT BRACKET TO REAR SEAT FLOOR PAN REINFORCEMENT

TO REAR INNER QUARTER PANEL

177

LOWER WINDSHIELD HEADER TO UPPER WINDSHIELD HEADER

178

OUTER WINDSHIELD SIDE FRAME TO INNER WINDSHIELD SIDE FRAME

179

INNER AND OUTER WINDSHIELD FRAME TO OUTER BODY SIDE PANEL TO INNER

UPPER LOAD PATH BEAM

180

INNER AND OUTER BODY SIDE SILL TO COWL SIDE PANEL

181

INNER BODY SIDE SILL TO OUTER BODY SIDE PANEL TO INNER SIDE SILL

EXTENSION

182

INNER REAR WHEELHOUSE TO INNER QUARTER PANEL TO REAR INNER

WHEELHOUSE QUARTER EXTENSION

183

LOWER OUTER QUARTER PANEL EXTENSION TO REAR INNER QUARTER PANEL

TO REAR INNER WHEELHOUSE

184

23 - 248

BODY STRUCTURE

JR

WELD LOCATIONS (Continued)
