Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 695

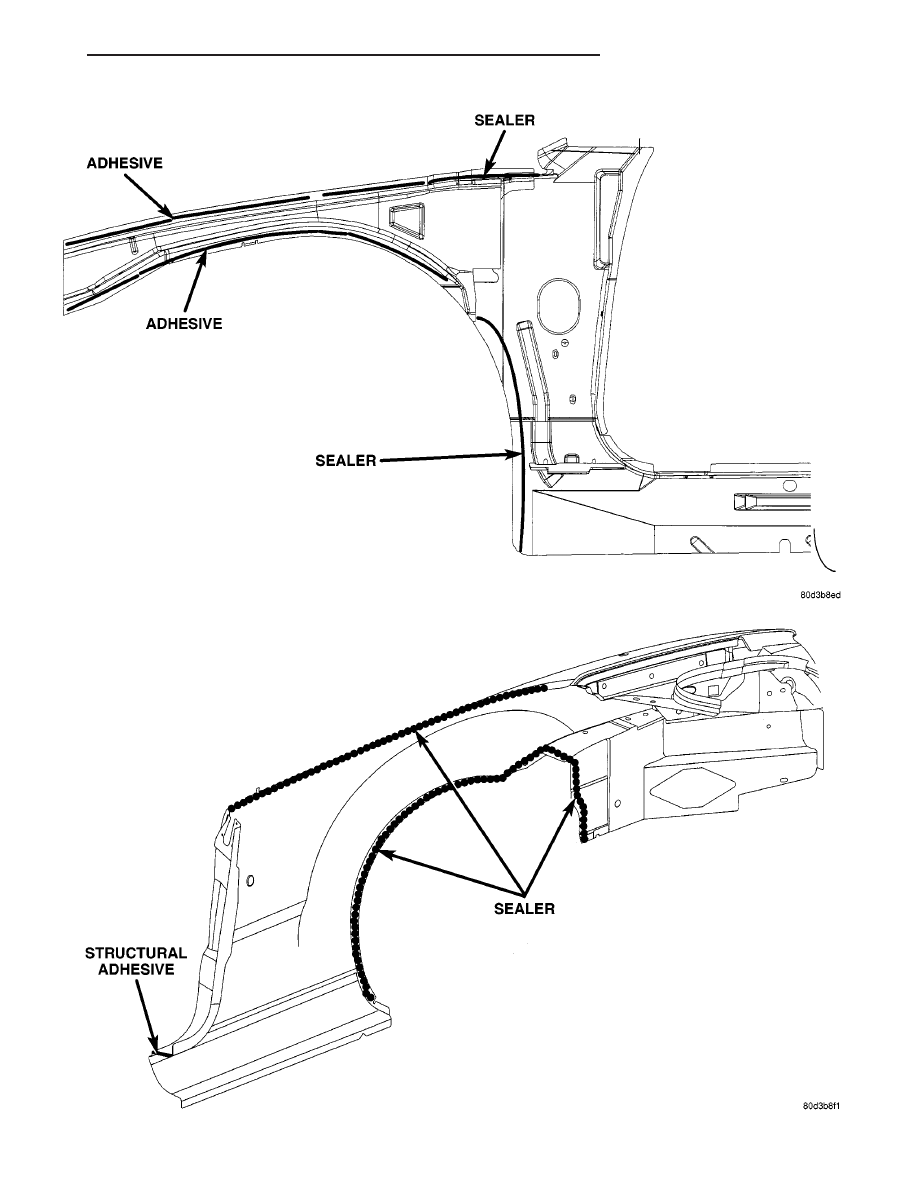

Fig. 40 INNER & OUTER UPPER LOAD PATH BEAM, COWL SIDE PANEL

Fig. 41 OUTER QUARTER PANEL

JR

BODY STRUCTURE

23 - 177

SEALER LOCATIONS (Continued)

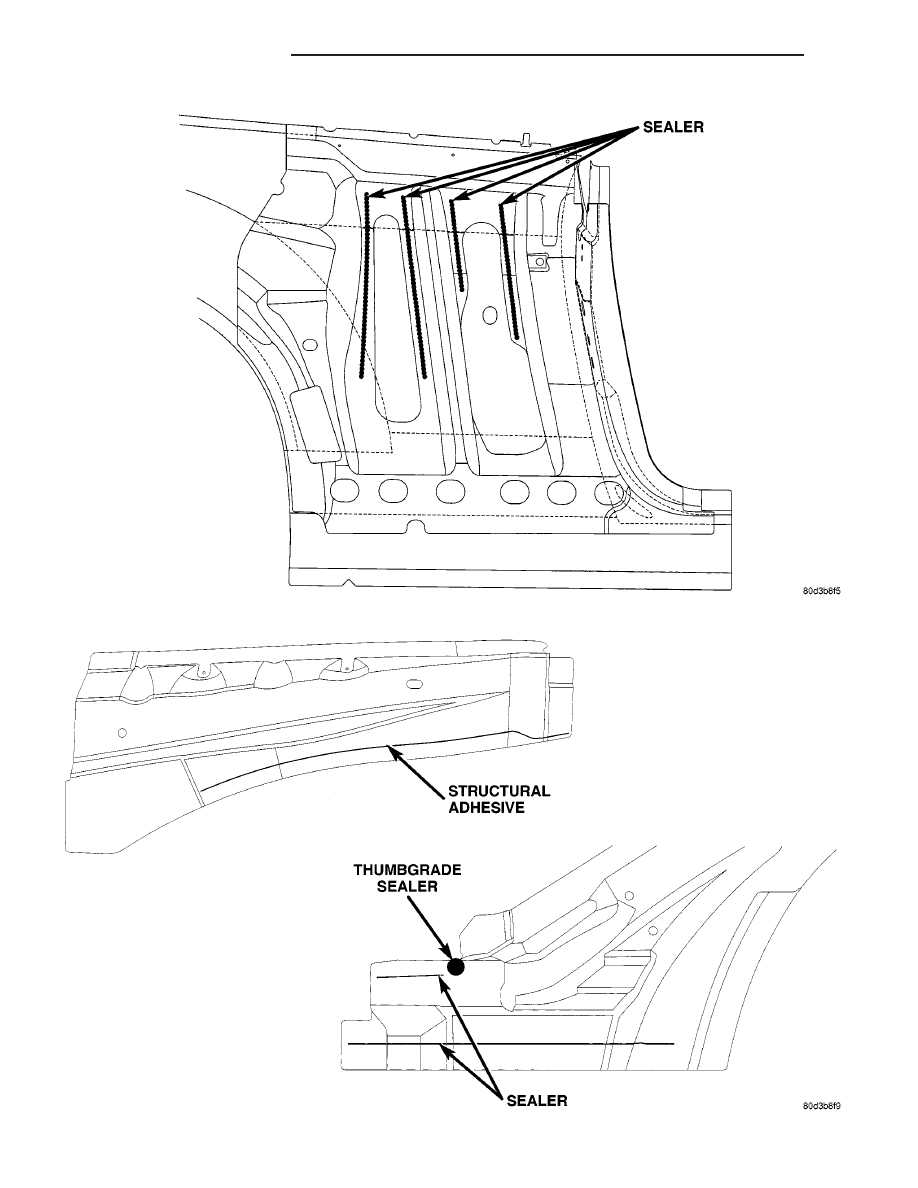

Fig. 42 OUTER QUARTER PANEL & SHELF ASSEMBLY

Fig. 43 BODY SIDE APERTURE - INNER

23 - 178

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

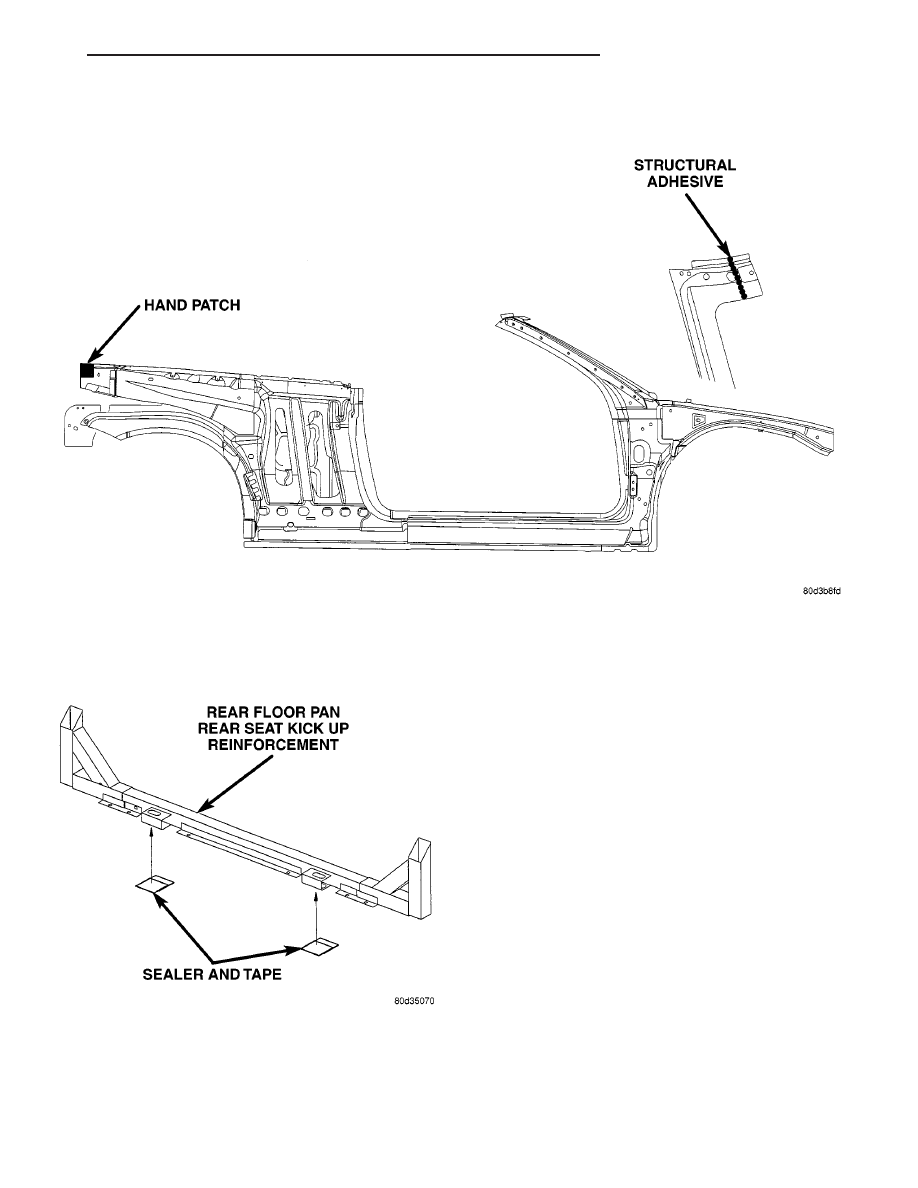

Fig. 44 INNER BODY SIDE APERTURE

Fig. 45 BAFFLES SEAL & TAPE

JR

BODY STRUCTURE

23 - 179

SEALER LOCATIONS (Continued)

SPECIFICATIONS - SEALER LOCATIONS -
JR-41 ONLY

INDEX

DESCRIPTION

FIGURE

SILL INNER EXTENSION TO REAR FLOOR PAN

46

INNER BODY SILL TO FRONT FLOOR PAN

47

INNER LOWER DECK OPENING TO TAIL LAMP EXTENSION

48

LOWER DECK OPENING TO REAR FLOOR PAN

49

DASH PANEL TO COWL INNER PANEL

50

SILL INNER EXTENSION TO INNER REAR WHEELHOUSE

51

SHELF PANEL TO INNER BODY SIDE APERTURE

52

INNER REAR WHEELHOUSE TO REAR FLOOR PAN

53

REAR WHEELHOUSE

54

REAR SHOCK TOWER BRACKET

55

LOWER REAR FLOOR PAN TO LOWER DECK OPENING

56

ROOF TO

9

A

9

PILLAR

57

TAIL LAMP EXTENSION TO QUARTER PANEL & DRAIN THROUGH

58

TAIL LAMP EXTENSION TO LOWER DECKLID PANEL

59

QUARTER PANEL TO DRAIN TROUGH

60

REAR SHELF PANEL REINFORCEMENT TO DRAIN TROUGH

61

ROOF DRIP RAIL SEAL SUPPORT

62

QUARTER DRIP RAIL SEAL SUPPORT

63

QUARTER PANEL TO BODY SIDE APERTURE DOOR FRAME JOINT

64

QUARTER PANEL TO BODY SIDE APERTURE DOG LEG

65

ROOF FLANGE TO QUARTER PANEL FLANGE

66

FRONT DOOR LOWER HEM FLANGE

67

REAR DOOR LOWER HEM FLANGE

68

DECKLID HEM FLANGE

69

FRONT FLOOR PAN TO REAR FLOOR PAN

70

INNER UPPER LOAD BEAM & COWL SIDE PANEL

71

WINDSHIELD OPENING SIDE FRAME & BODY SIDE APERTURE

72

OUTER UPPER LOAD BEAM & BODY SIDE APERTURE

73

COWL SIDE PANEL, BODY SIDE APERTURE & INNER SIDE SILL

74

ROOF SUPPORT, DRIP RAIL & ROOF PANEL

75

23 - 180

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
