Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 693

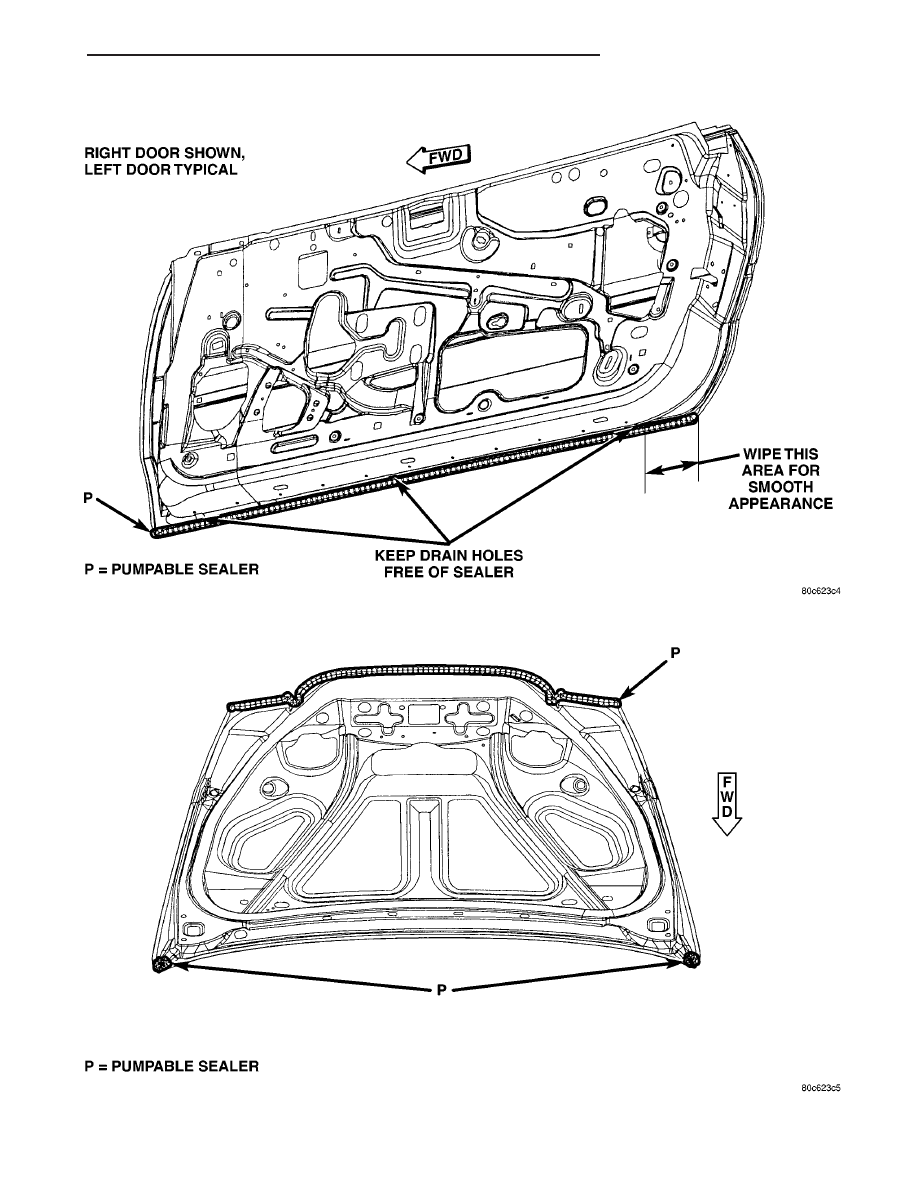

Fig. 24 FRONT DOOR LOWER HEM FLANGE

Fig. 25 DECKLID HEM FLANGE

JR

BODY STRUCTURE

23 - 169

SEALER LOCATIONS (Continued)

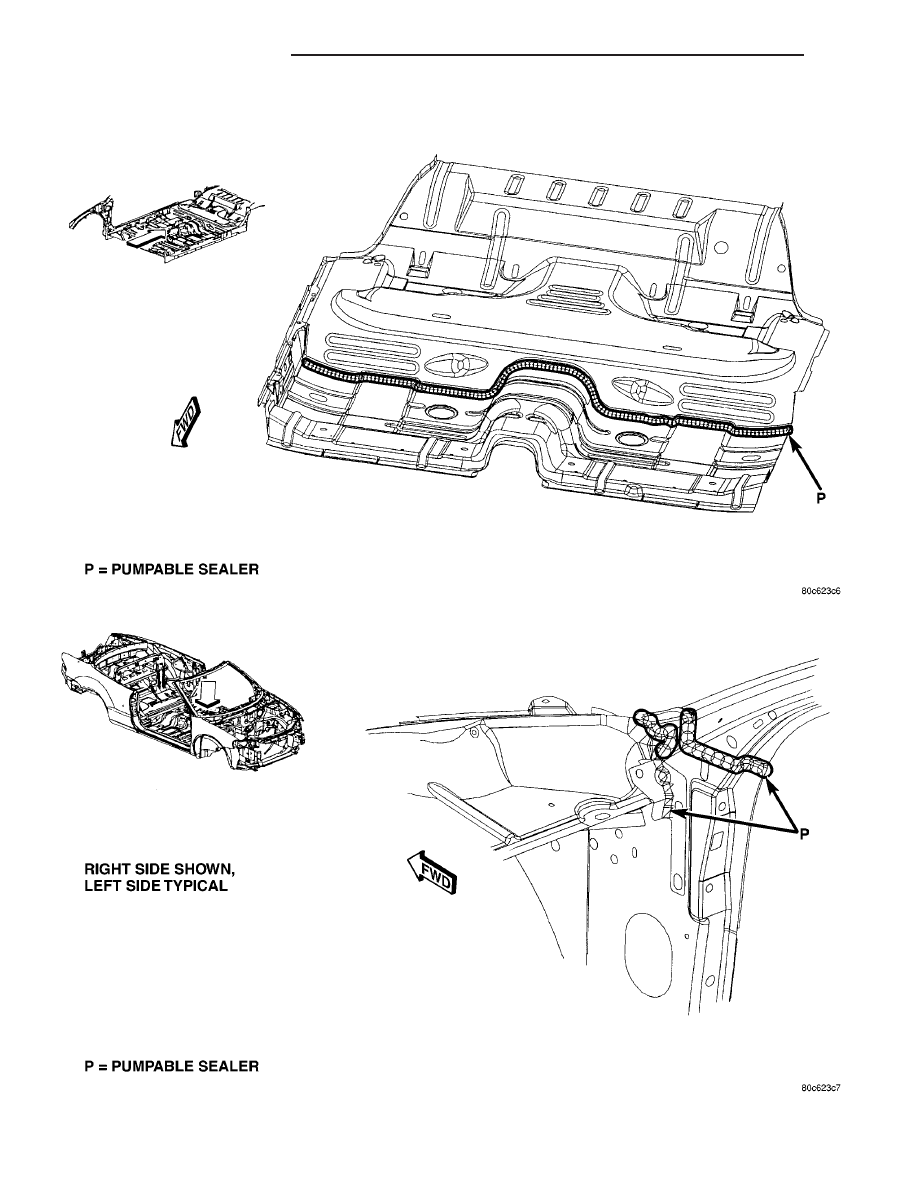

Fig. 26 FRONT FLOOR PAN TO REAR FLOOR PAN

Fig. 27 A-PILLAR TO COWL PLENUM PANEL

23 - 170

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

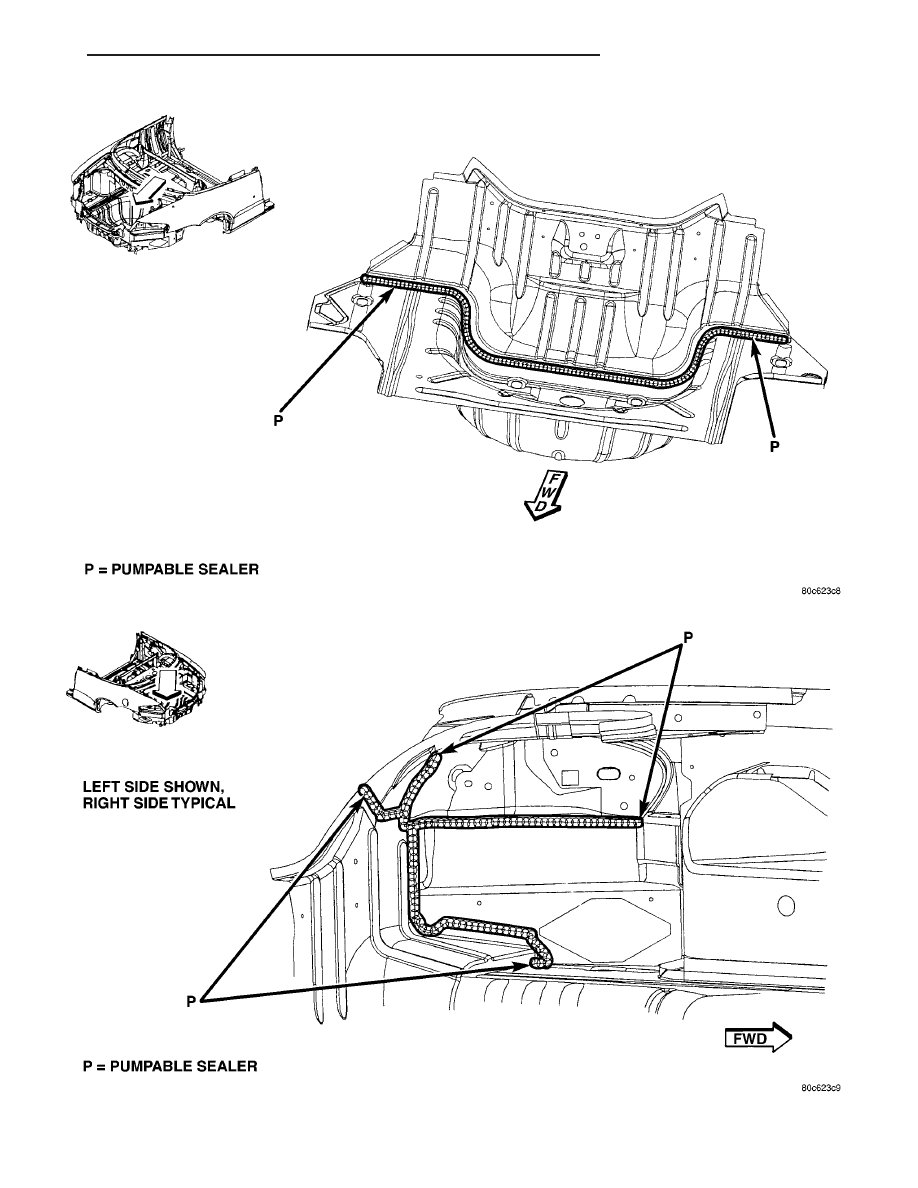

Fig. 28 LOWER DECK OPENING TO REAR FLOOR PAN

Fig. 29 LOWER INNER DECK OPENING TO TAIL LAMP EXTENSION

JR

BODY STRUCTURE

23 - 171

SEALER LOCATIONS (Continued)

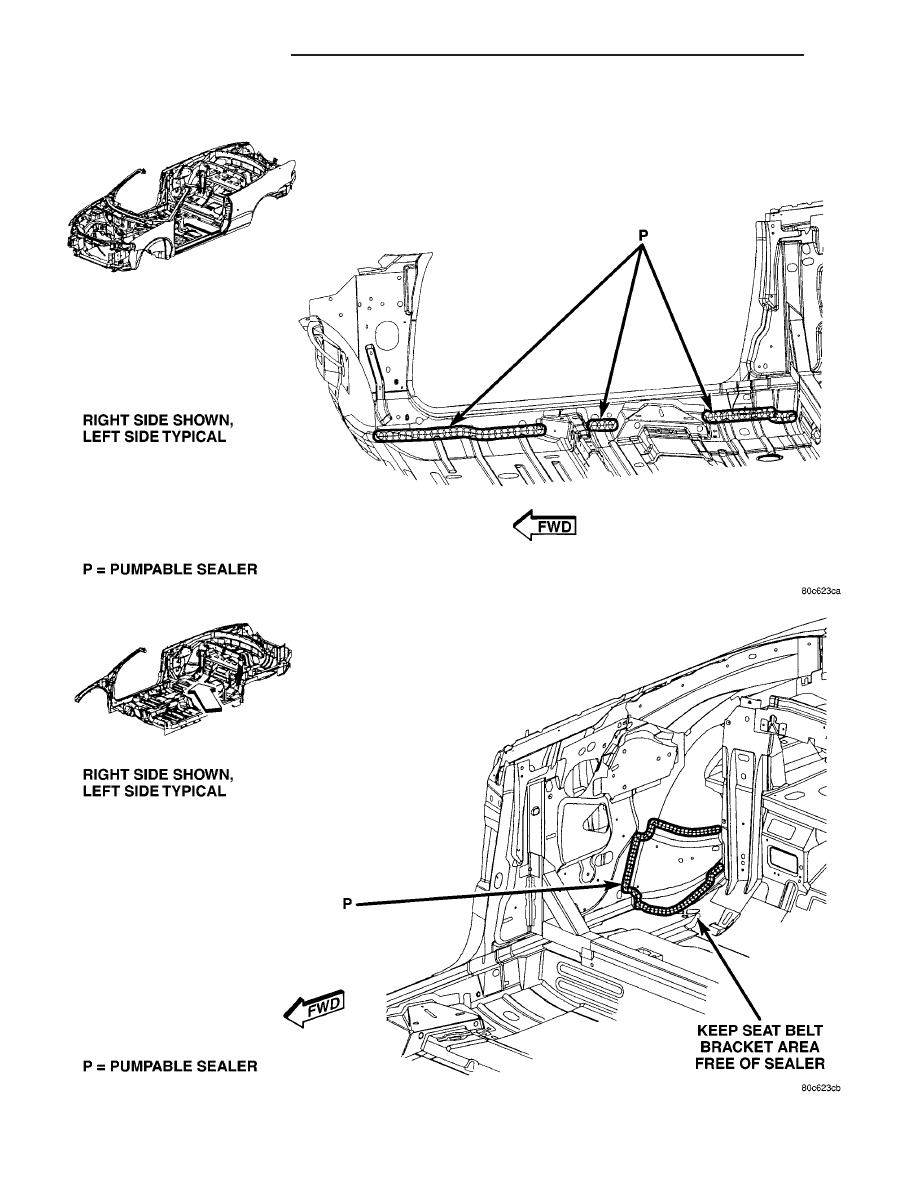

Fig. 30 INNER BODY SILL TO FRONT FLOOR PAN

Fig. 31 INNER SILL EXTENSION TO SHOULDER BELT SUPPORT REINFORCEMENT

23 - 172

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
