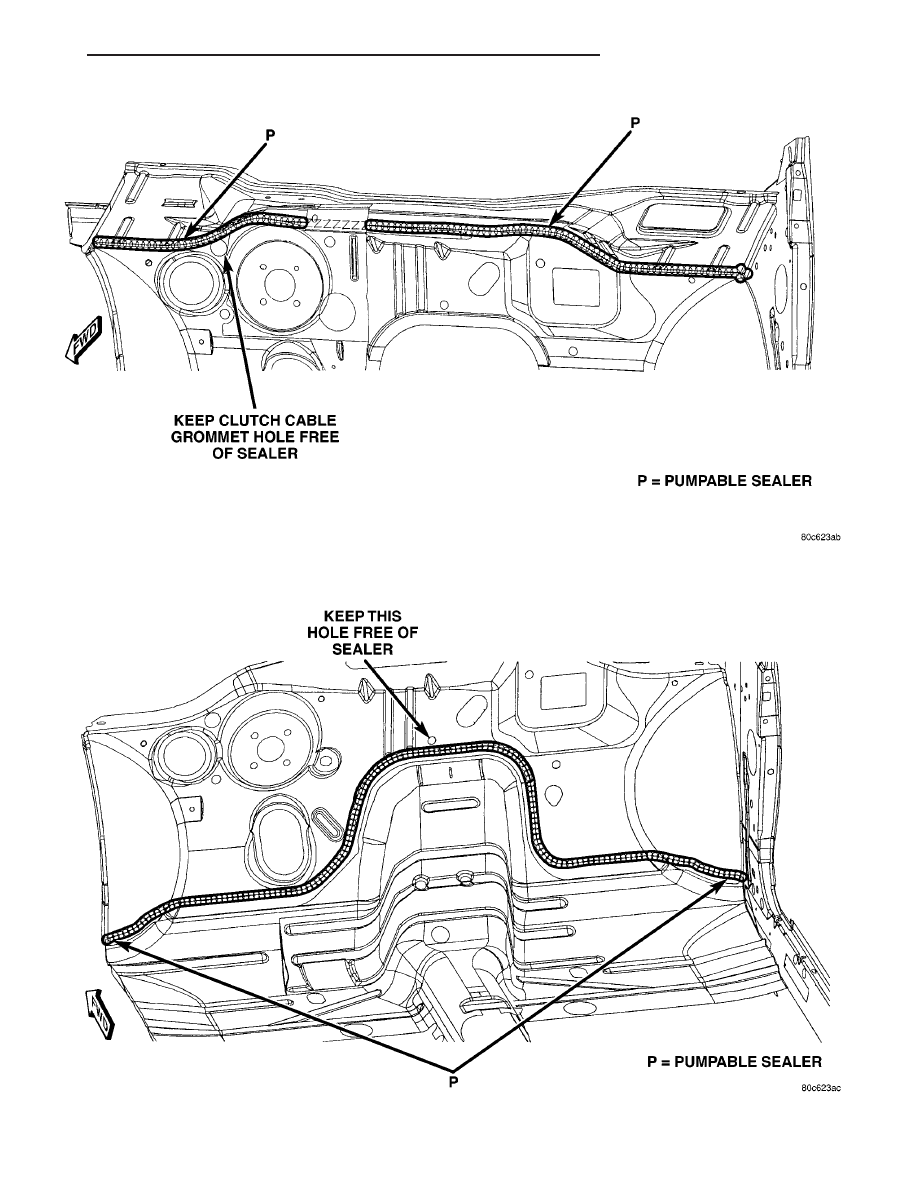

Fig. 10 DASH PANEL TO LOWER COWL PLENUM PANEL

Fig. 11 DASH PANEL TO FRONT FLOOR PAN

JR

BODY STRUCTURE

23 - 161

SEALER LOCATIONS (Continued)

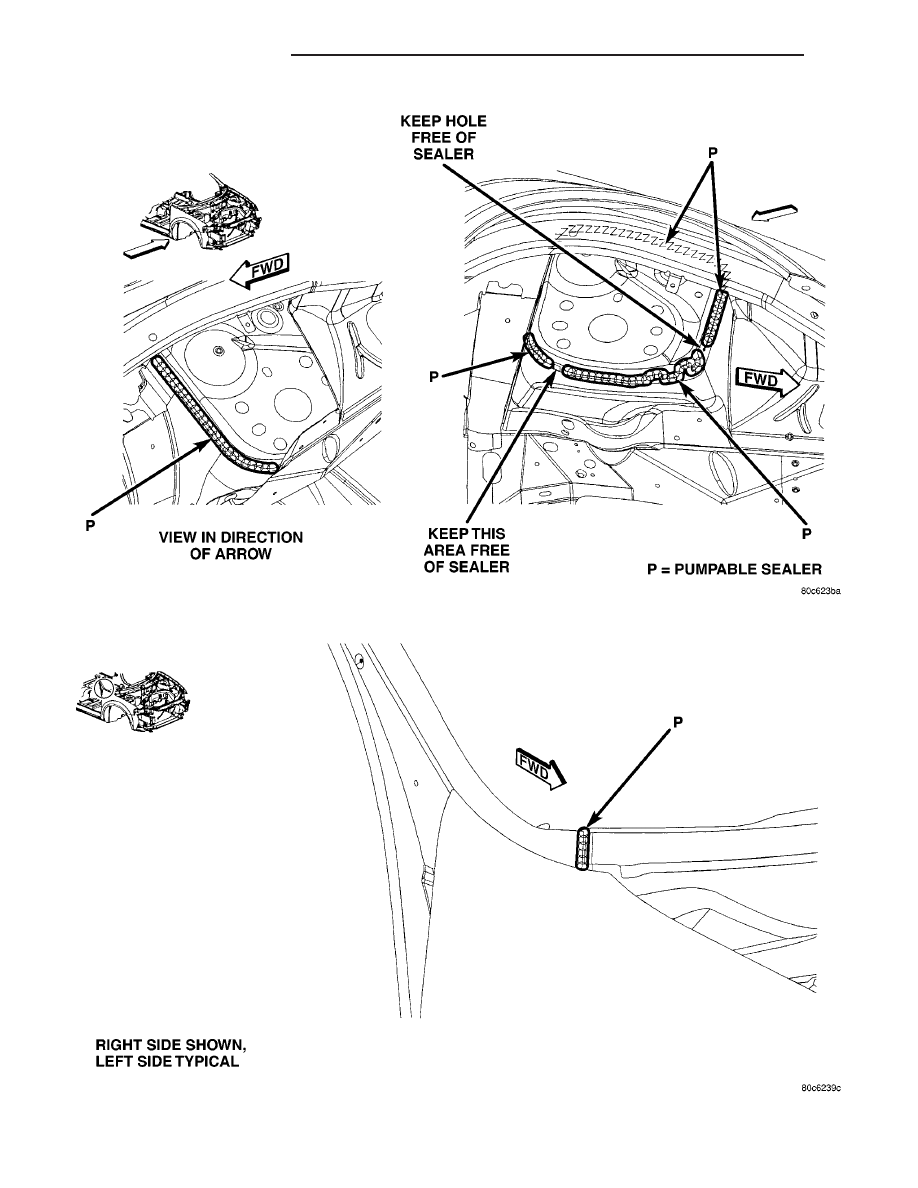

Fig. 12 FRONT SUSPENSION UPPER MOUNTING

Fig. 13

(

A

(

PILLAR TO UPPER COWL

23 - 162

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

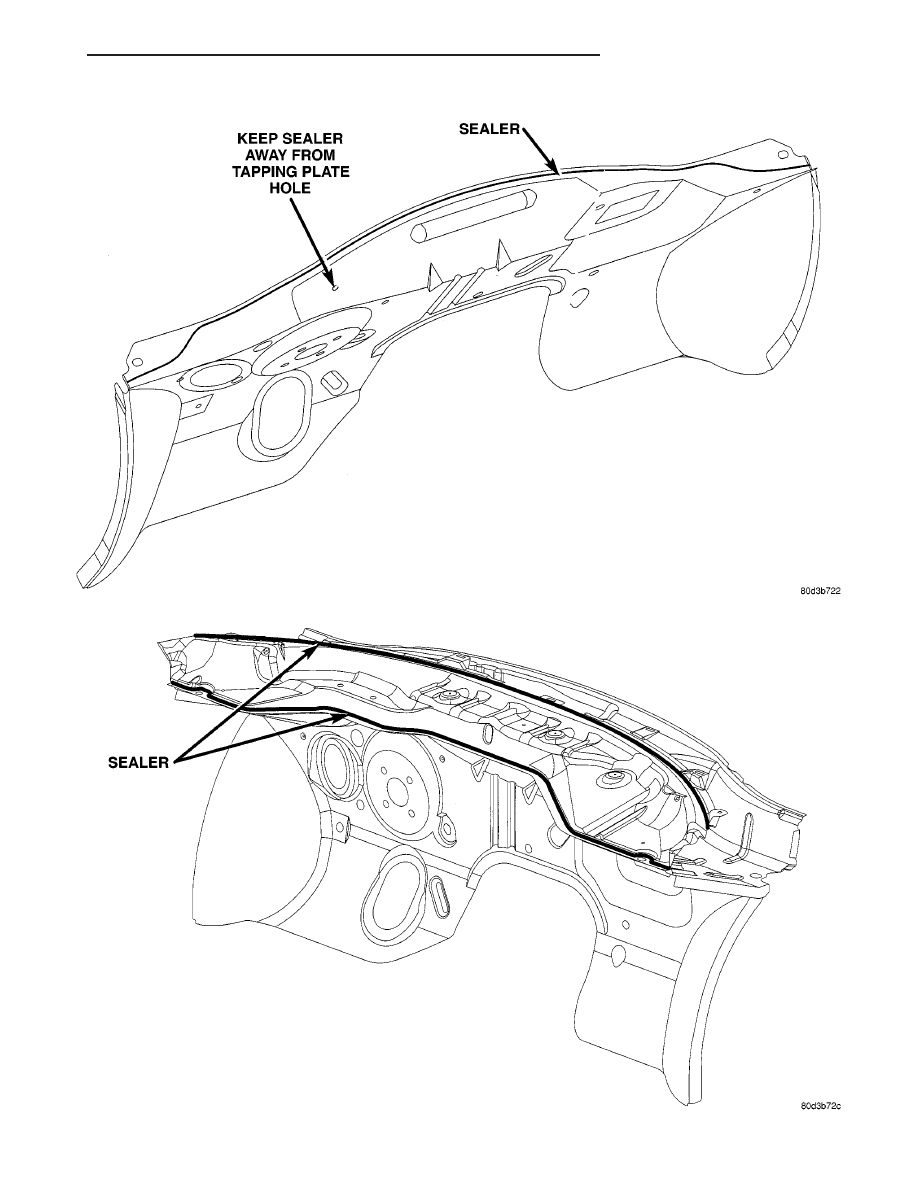

Fig. 14 DASH PANEL & LOWER COWL PLENUM

Fig. 15 COWL PLENUM CLOSURE, LOWER COWL PLENUM & UPPER COWL PLENUM

JR

BODY STRUCTURE

23 - 163

SEALER LOCATIONS (Continued)

SPECIFICATIONS - SEALER LOCATIONS -
JR-27 ONLY

INDEX

DESCRIPTION

FIGURE

WINDSHIELD HEADER FRAME TO A-PILLAR

16

TAIL LAMP EXTENSION TO QUARTER PANEL AND DRAIN TROUGH

17

TAIL LAMP EXTENSION TO LOWER DECKLID PANEL

18

QUARTER PANEL TO DRAIN TROUGH

19

REAR SHELF PANEL REINFORCEMENT TO DRAIN TROUGH

20

A-PILLAR TO BODY SIDE OUTER PANEL

21

OUTER QUARTER TO BODY SIDE OUTER DOG LEG

22

LOWER DECK TO DRAIN TROUGH EXTENSION

23

FRONT DOOR LOWER HEM FLANGE

24

DECKLID HEM FLANGE

25

FRONT FLOOR PAN TO REAR FLOOR PAN

26

A-PILLAR TO COWL PLENUM PANEL

27

LOWER DECK OPENING TO REAR FLOOR PAN

28

LOWER INNER DECK OPENING TO TAIL LAMP EXTENSION

29

INNER BODY SILL TO FRONT FLOOR PAN

30

INNER SILL EXTENSION TO SHOULDER BELT SUPPORT REINFORCEMENT

31

INNER REAR WHEEL HOUSING TO EXTENSION

32

REAR FLOOR PAN DECKLID INNER AREA - RIGHT SIDE

33

REAR FLOOR PAN DECKLID INNER AREA - LEFT SIDE

34

REAR WHEEL HOUSE - LEFT SIDE

35

REAR WHEEL HOUSE - RIGHT SIDE

36

REAR SHOCK TOWER BRACKET

37

OUTER DECKLID TO OUTER DECKLID EXTENSION

38

UPPER & LOWER COWL PLENUM & COWL SIDE PANEL

39

INNER & OUTER UPPER LOAD PATH BEAM, COWL SIDE PANEL

40

OUTER QUARTER PANEL

41

OUTER QUARTER PANEL & SHELF ASSEMBLY

42

BODY SIDE APERTURE - INNER

43

INNER BODY SIDE APERTURE

44

BAFFLES SEAL & TAPE

45

23 - 164

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
