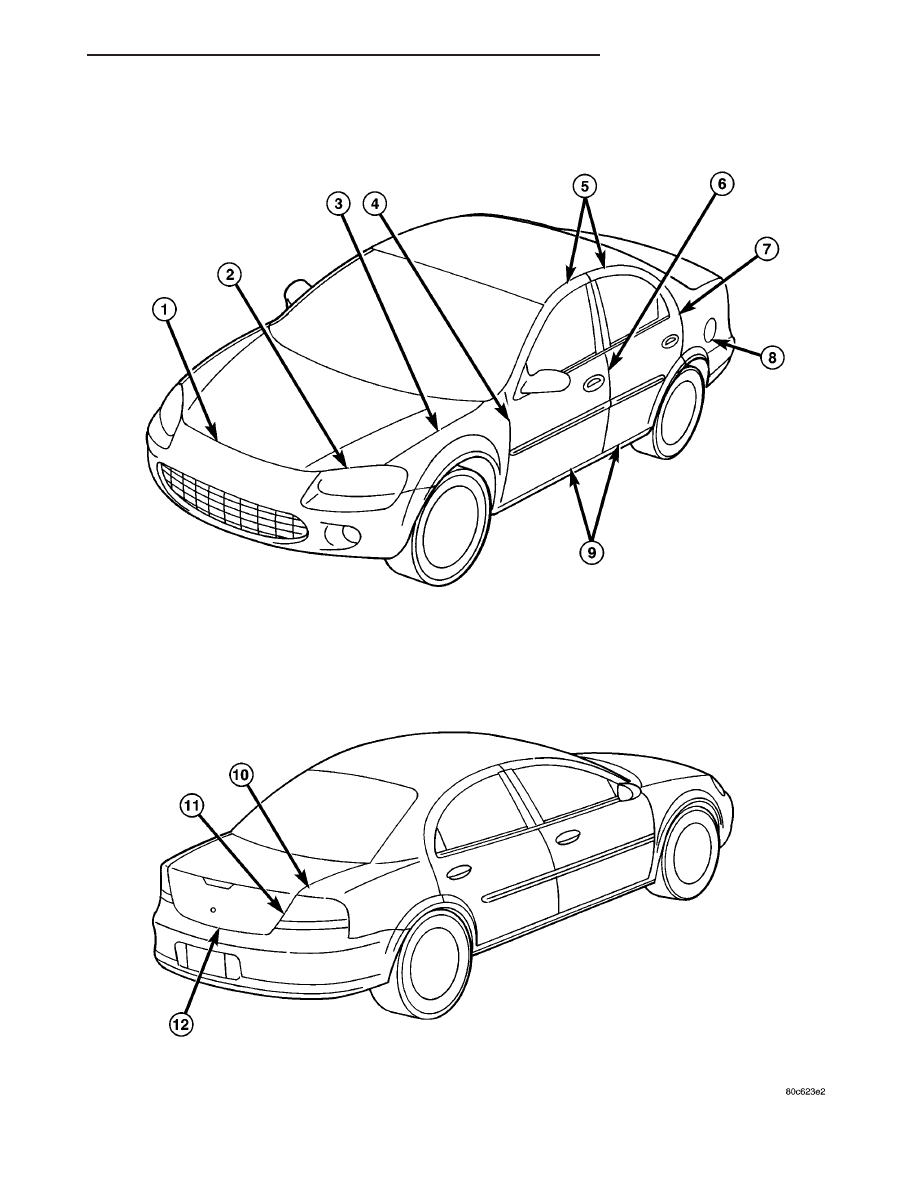

Fig. 2 BODY GAP AND FLUSH MEASUREMENTS

JR

BODY STRUCTURE

23 - 153

GAP AND FLUSH (Continued)

LOCATION

GAP

FLUSH

1

Fascia to Hood

6.0 Blending to 8.0 ± 2.5
Parallel within 2.5

1.6 Under Flush ± 2.5
Consistent within 2.5

2

Headlamp to Hood

8.0 ± 2.5 Parallel within 2.0

7.0 Blending to 4.0 ± 1.5

3

Hood to Fender

4.0 ± 1.0 Parallel within 1.5

0.5 Under Flush ± 1.5
Consistent within 1.5

4

Fender to Front Door

5.0 ± 1.0 Parallel within 2.5

0.8 Over Flush ± 1.5
Consistent within 2.0

5

Front and Rear Doors to Roof

6.0 ± 1.5 Parallel within 2.0

Front Door 2.2 Over Flush ±
2.0 Rear Door Flush ± 2.0
Consistent within 1.5

6

Front Door to Rear Door

5.0 ± 1.0 Parallel within 1.5

Flush ± 1.5 Consistent within
2.0

7

Rear Door to Quarter Panel

4.5 ± 1.0 Parallel within 1.5

Flush ± 1.5 Consistent within
2.0

8

Fuel Filter Door to Quarter Panel

3.0 ± 0.75 Uniform within 1.0

0.5 Under Flush ± 1.0

9

Front and Rear Doors at Sill

6.0 ± 1.5 Parallel within 2.0

Front Door 5.5 Under Flush
Rear Door 6.5 Under Flush ±
1.5 Consistent within 2.5

10

Deck Lid to Quarter Panel

4.5 ± 1.0 Parallel within 1.0

Flush ± 1.5 Consistent within
1.5

11

Tail Lamp to Deck Lid

4.9 ± 1.5 LH & RH to be
within 2.0

0.5 Over Flush to 0.5 Under
Flush ± 2.0

12

Fascia to Deck Lid

6.3 to 7.0 ± 2.0 Parallel
within 2.0

0.3 Under Flush to 0.3 Over
Flush ± 2.0 Consistent within
2.0

NOTE:

NOTE: ALL MEASUREMENTS ARE IN mm

OPENING DIMENSIONS

SPECIFICATIONS

SPECIFICATIONS - BODY OPENING
DIMENSION - JR-27

INDEX

DESCRIPTION

FIGURE

WINDSHIELD OPENING

3

TRUNK OPENING

4

DOOR OPENINGS

5

23 - 154

BODY STRUCTURE

JR

GAP AND FLUSH (Continued)

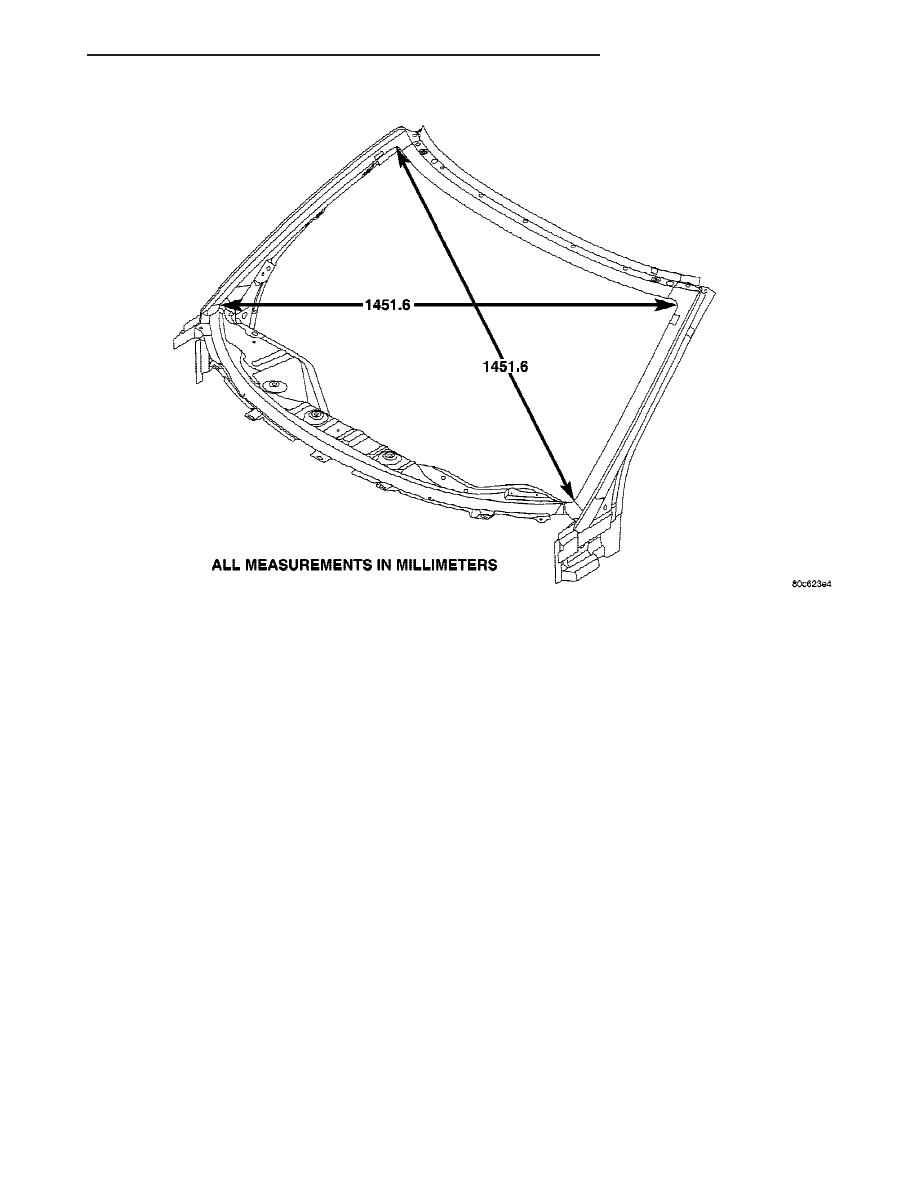

Fig. 3 WINDSHIELD OPENING

JR

BODY STRUCTURE

23 - 155

OPENING DIMENSIONS (Continued)

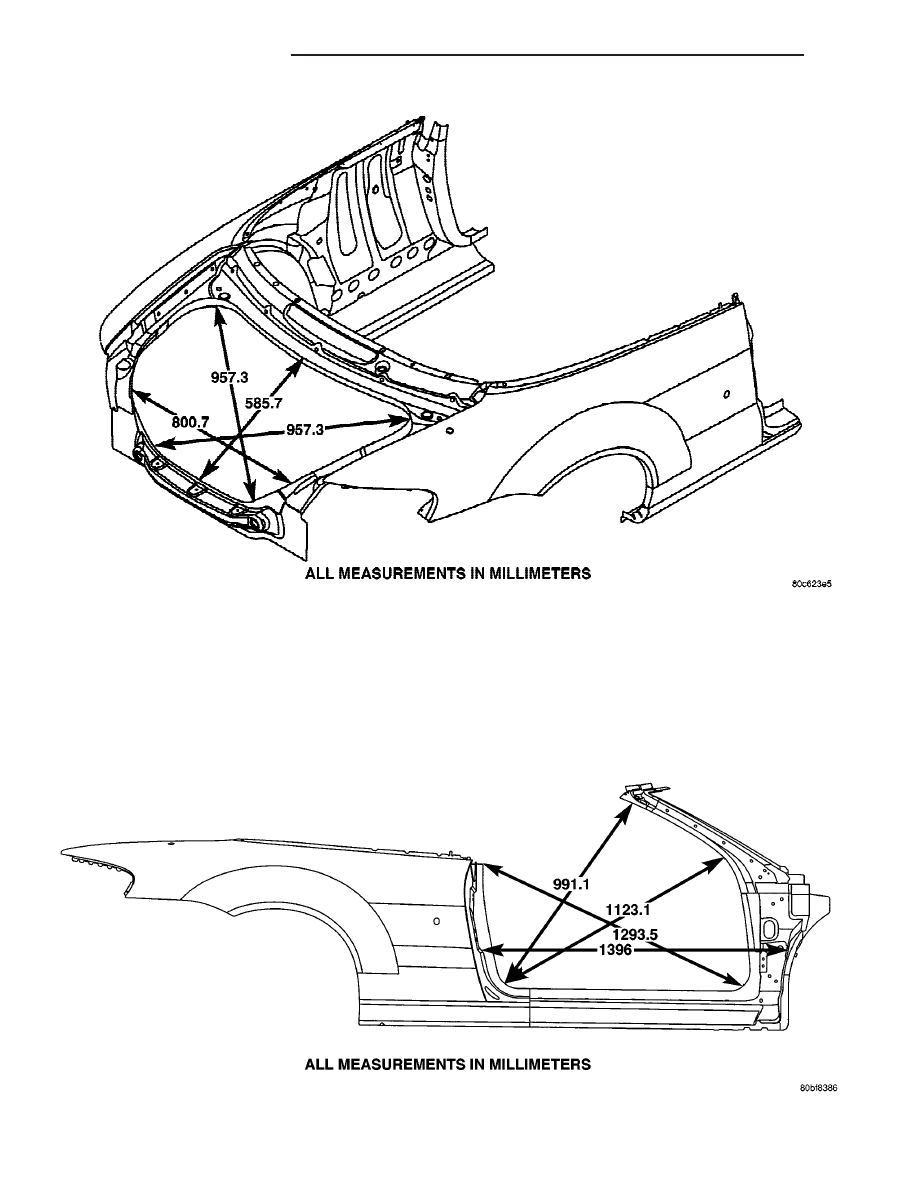

Fig. 4 TRUNK OPENING

Fig. 5 DOOR OPENING

23 - 156

BODY STRUCTURE

JR

OPENING DIMENSIONS (Continued)
