HEADER WEATHERSTRIP
RETAINER/MOLDING

REMOVAL

(1) Partially raise convertible top.
(2) Remove header and A-pillar weatherstrip as

necessary to gain access.

(3) Remove screws attaching A-pillar weatherstrip

retainer to header weatherstrip retainer.

(4) Remove screws attaching header weatherstrip

retainer to header panel (Fig. 15).

(5) Remove retainer from vehicle.

INSTALLATION

(1) Clean any residual seal material from header

panel.

(2) Position header weatherstrip retainer on vehicle.
(3) Install screws attaching retainer to header

panel. Install center screw first and then work out-
ward.

(4) Install screws attaching A-pillar weatherstrip

retainer to header retainer.

(5) Install L foam in upper corner starting at

upper screw on the A-pillar retainer.

(6) Install L foam in upper corner starting at

upper screw on A-pillar.

(7) Install header and A-pillar weatherstrip.
(8) Lower and secure convertible top.

OUTER DOOR BELT
WEATHERSTRIP

REMOVAL

(1) Remove door glass.
(2) Remove screws attaching outer belt weather-

strip to outer door panel (Fig. 16).

(3) Remove outer belt weatherstrip from the vehicle.

INSTALLATION

(1) Position outer belt weatherstrip on vehicle.
(2) Install screws to hold outer weatherstrip to

outer door panel.

(3) Install door glass.

QUARTER PANEL
WEATHERSTRIP

REMOVAL

(1) Remove door sill trim panel.
(2) Remove push in fasteners holding weatherstrip

to B-pillar.

(3) Remove weatherstrip from door opening flange.
(4) Remove quarter panel weatherstrip from vehi-

cle (Fig. 17).

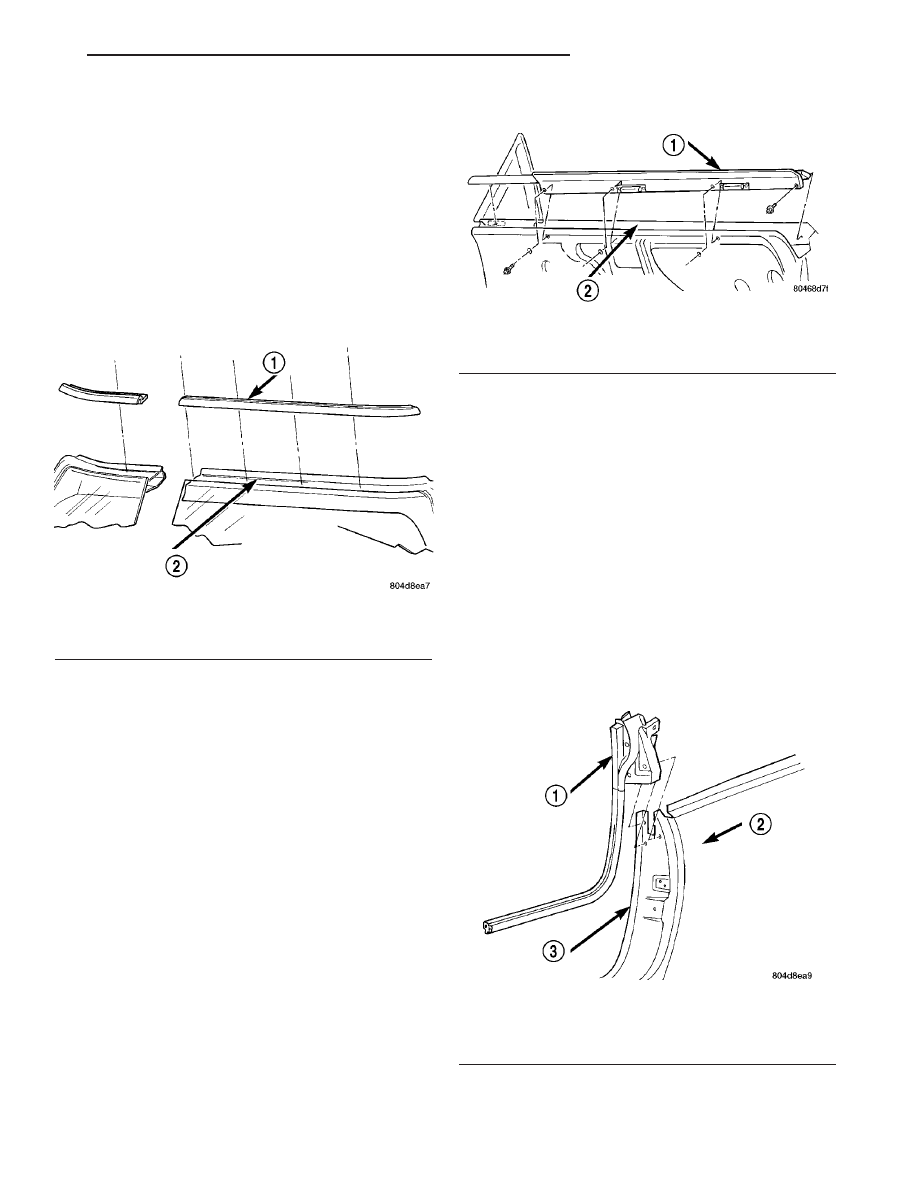

Fig. 15 Header Weatherstrip Retainer

1 - HEADER WEATHERSTRIP RETAINER
2 - HEADER

Fig. 16 Door Outer Belt Weatherstrip

1 - DOOR OUTER BELT WEATHERSTRIP
2 - OUTER DOOR PANEL

Fig. 17 Quarter Panel Weatherstrip

1 - QUARTER PANEL WEATHERSTRIP
2 - QUARTER PANEL
3 - DOOR OPENING FLANGE

JR

WEATHERSTRIP/SEALS

23 - 145

INSTALLATION

(1) Position panel weatherstrip onto vehicle.
(2) Install weatherstrip to door opening flange.
(3) Install push in fasteners attaching weather-

strip to B-pillar.

(4) Install door sill trim panel.

QUARTER PANEL OUTER BELT
WEATHERSTRIP/MOLDING

REMOVAL

(1) Lower convertible top to midway position.
(2) Lower quarter glass to full down position.
(3) Remove quarter trim panel.
(4) Remove screws attaching quarter panel outer

belt weatherstrip/molding to outer quarter panel.

(5) Loosen appropriate side of upper deck molding.
(6) Pull upward at one end of outer belt weather-

strip to separate from vehicle.

(7) Remove outer belt weatherstrip from vehicle.

INSTALLATION

(1) Position quarter panel outer belt weatherstrip/

molding on vehicle.

(2) Push outer belt weatherstrip/molding down-

ward until weatherstrip/molding is fully seated.

(3) Install screws attaching outer belt weatherstrip

to outer quarter panel.

(4) Tighten fasteners for upper belt molding.
(5) Install quarter trim panel.
(6) Raise and secure convertible top.

REAR DOOR B-PILLAR DOOR
SEAL

REMOVAL

(1) Using a suitable heat gun, warm seal to

approximately 100° F to ease adhesive separation.

(2) Peel B-pillar seal from upper door frame, top to

bottom (Fig. 18).

(3) Clean adhesive residue from door frame.

INSTALLATION

(1) If original seal is reused, clean adhesive resi-

due from back of seal.

(2) Apply body side molding tape to back of seal.
(3) Peel protective paper from back of tape.
(4) Place cutout in seal around screw head at bot-

tom of seal location.

(5) Align seal to edge of door frame.
(6) Press adhesive onto door frame.

REAR DOOR GLASS RUN
WEATHERSTRIP

REMOVAL

(1) Remove door glass. (Refer to 23 - BODY/

DOORS - REAR/DOOR GLASS - REMOVAL)

(2) Pull glass run weatherstrip from door glass

opening frame (Fig. 19).

INSTALLATION

(1) Install glass run weatherstrip to door glass

opening frame.

(2) Install door glass. (Refer to 23 - BODY/DOORS

- REAR/DOOR GLASS - INSTALLATION)

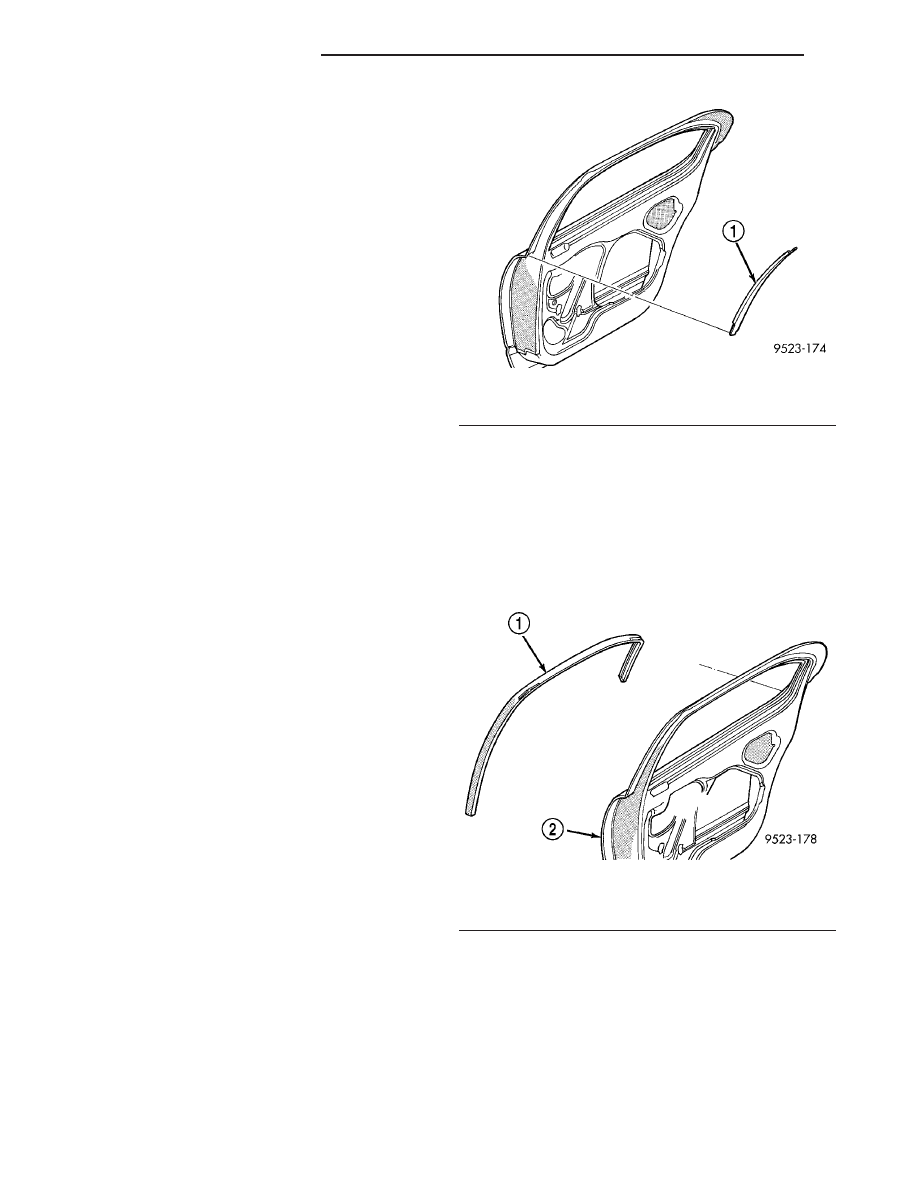

Fig. 18 Rear Door B-Pillar Seal

1 - B-PILLAR SEAL

Fig. 19 Door Glass Run Weatherstrip

1 - GLASS RUN WEATHERSTRIP
2 - REAR DOOR

23 - 146

WEATHERSTRIP/SEALS

JR

QUARTER PANEL WEATHERSTRIP (Continued)

REAR DOOR INNER BELT
WEATHERSTRIP

REMOVAL

(1) Remove rear door trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL)

(2) Pull upward at front end of inner belt weather-

strip.

(3) Remove inner belt weatherstrip from vehicle

(Fig. 20).

INSTALLATION

(1) Place inner belt weatherstrip into position.
(2) Push downward on the inner belt weatherstrip.
(3) Install rear door trim panel. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - INSTALLA-
TION)

REAR DOOR OUTER BELT
MOLDING

REMOVAL

(1) Remove screw attaching forward end of mold-

ing to rear door (Fig. 21).

(2) Disengage clips attaching rearward end of belt

molding to rear door.

(3) Using a rubber mallet and block of wood, tap

upward at each clip attaching belt molding to door
(Fig. 22).

(4) Remove belt molding from door.

INSTALLATION

(1) Place belt molding into position.

(2) Push or tap downward at each clip attaching

belt molding to door.

(3) Engage clips attaching rearward end of belt

molding to rear door.

(4) Install screw attaching forward end of molding

to rear door.

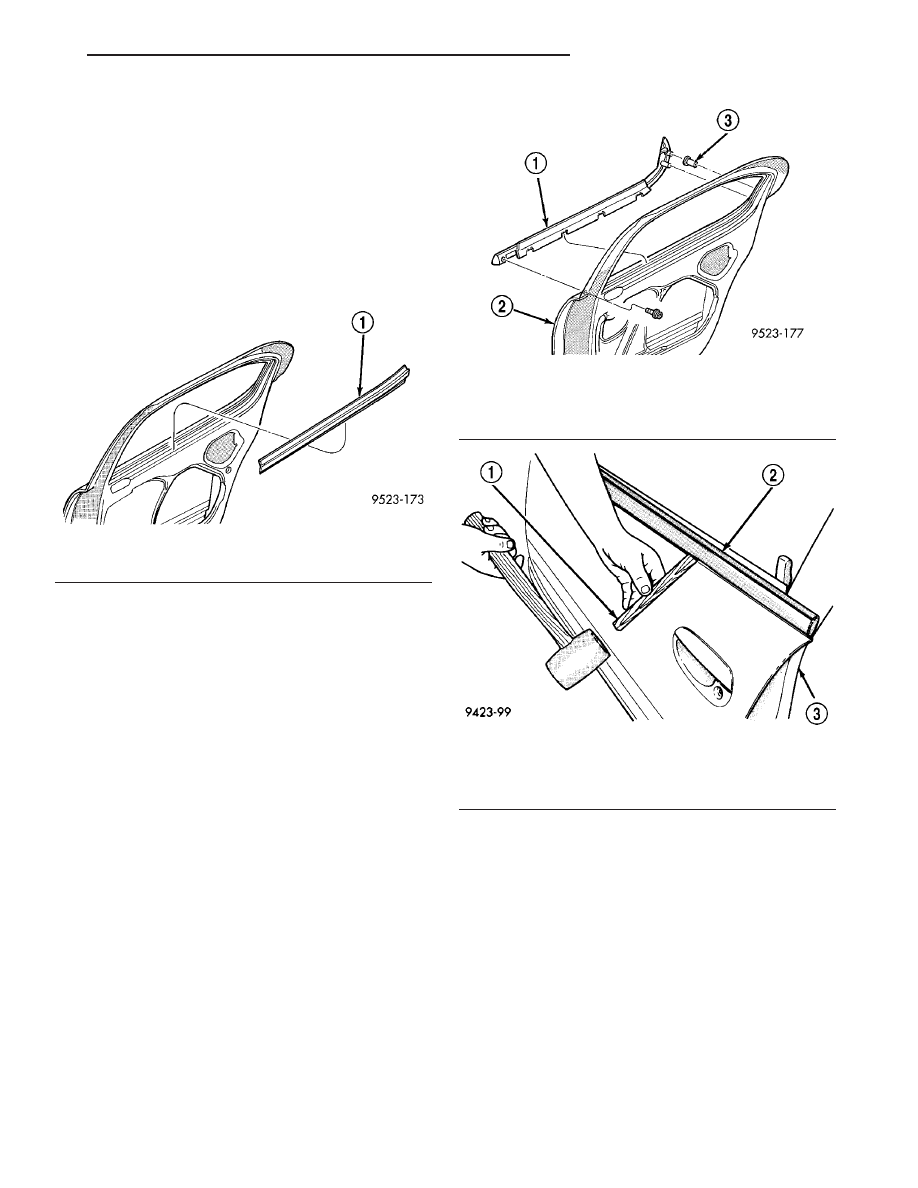

Fig. 20 Rear Door Inner Belt Weatherstrip

1 - INNER BELT WEATHERSTRIP

Fig. 21 Rear Door Outer Belt Molding

1 - OUTSIDE BELT MOLDING
2 - REAR DOOR
3 - BARREL CLIP

Fig. 22 Outer Belt Molding Removal

1 - WOOD BLOCK
2 - BELT MOLDING
3 - DOOR

JR

WEATHERSTRIP/SEALS

23 - 147

SECONDARY SILL
WEATHERSTRIP

REMOVAL

(1) Open door.
(2) Using fork tool C-4829, disengage push in fas-

teners attaching secondary sill weatherstrip to bot-
tom of door.

(3) Remove secondary sill weatherstrip from vehi-

cle (Fig. 23).

INSTALLATION

(1) Place secondary sill weatherstrip into position.
(2) Install push in fasteners attaching secondary

sill weatherstrip to bottom of door.

(3) Close door.

SIDE RAIL WEATHERSTRIP

REMOVAL

FRONT

(1) Partially raise convertible top.
(2) Remove push in fasteners attaching weather-

strip to retainer.

(3) Remove weatherstrip from vehicle (Fig. 24).

CENTER

(1) Partially raise convertible top.
(2) Remove push in fasteners attaching weather-

strip to retainer.

(3) Remove weatherstrip from vehicle (Fig. 25).

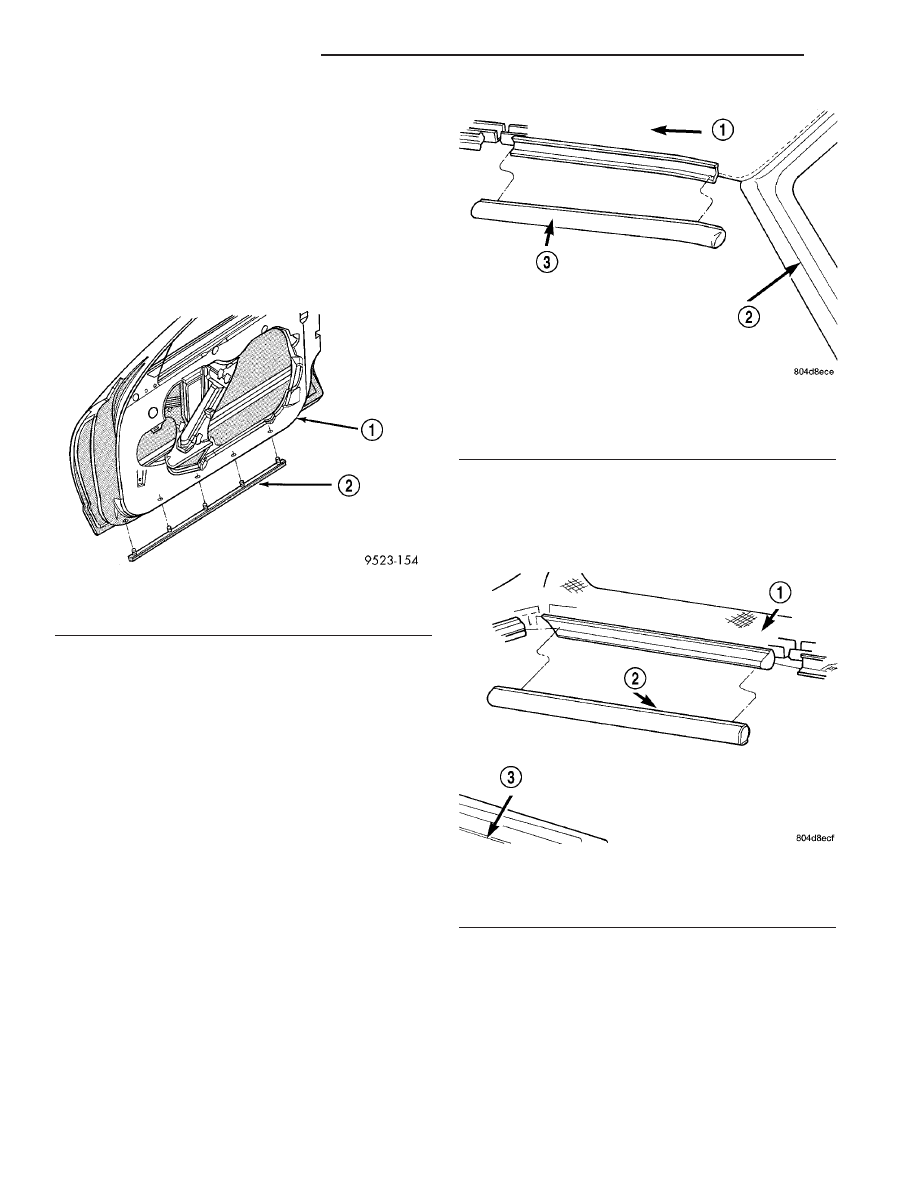

Fig. 23 Secondary Sill Weatherstrip – Typical

1 - DOOR
2 - SECONDARY SILL WEATHERSTRIP

Fig. 24 Front Side Rail Weatherstrip

1 - CONVERTIBLE TOP
2 - A-PILLAR
3 - FRONT SIDE RAIL WEATHERSTRIP

Fig. 25 Center Side Rail Weatherstrip

1 - CONVERTIBLE TOP
2 - CENTER SIDE RAIL WEATHERSTRIP
3 - QUARTER PANEL

23 - 148
