DOOR INNER BELT
WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Pull upward on rear edge of inner belt weath-

erstrip (Fig. 3).

(3) Remove weatherstrip from vehicle.

INSTALLATION

(1) Start leading edge of weatherstrip on vehicle.
(2) Press the leading edge of the weatherstrip for-

ward until edge is tight to the mirror flag.

(3) Press weatherstrip into position on door panel.
(4) Install door trim panel.

DOOR OPENING TRIM WELT

REMOVAL

(1) Using trim stick, special tool C-4755, remove

one end of door opening trim welt from door opening
flange.

(2) Remove welt from vehicle (Fig. 4).

INSTALLATION

(1) Position door opening trim welt on vehicle.
(2) Butt end of welt to edge of header/A–pillar

weatherstrip.

(3) Push door opening welt onto door opening

flange.

DRIP RAIL WEATHERSTRIP

REMOVAL

(1) Open front and rear doors.
(2) Remove two screws (Fig. 5).

(3) Position splash shield out of way.
(4) Starting at the bottom of the A-pillar, pull the

drip rail weatherstrip from the windshield side molding.

(5) Pull the drip rail weatherstrip from the roof

rail pinch flange above door openings.

(6) Remove drip rail weatherstrip from vehicle

(Fig. 6).

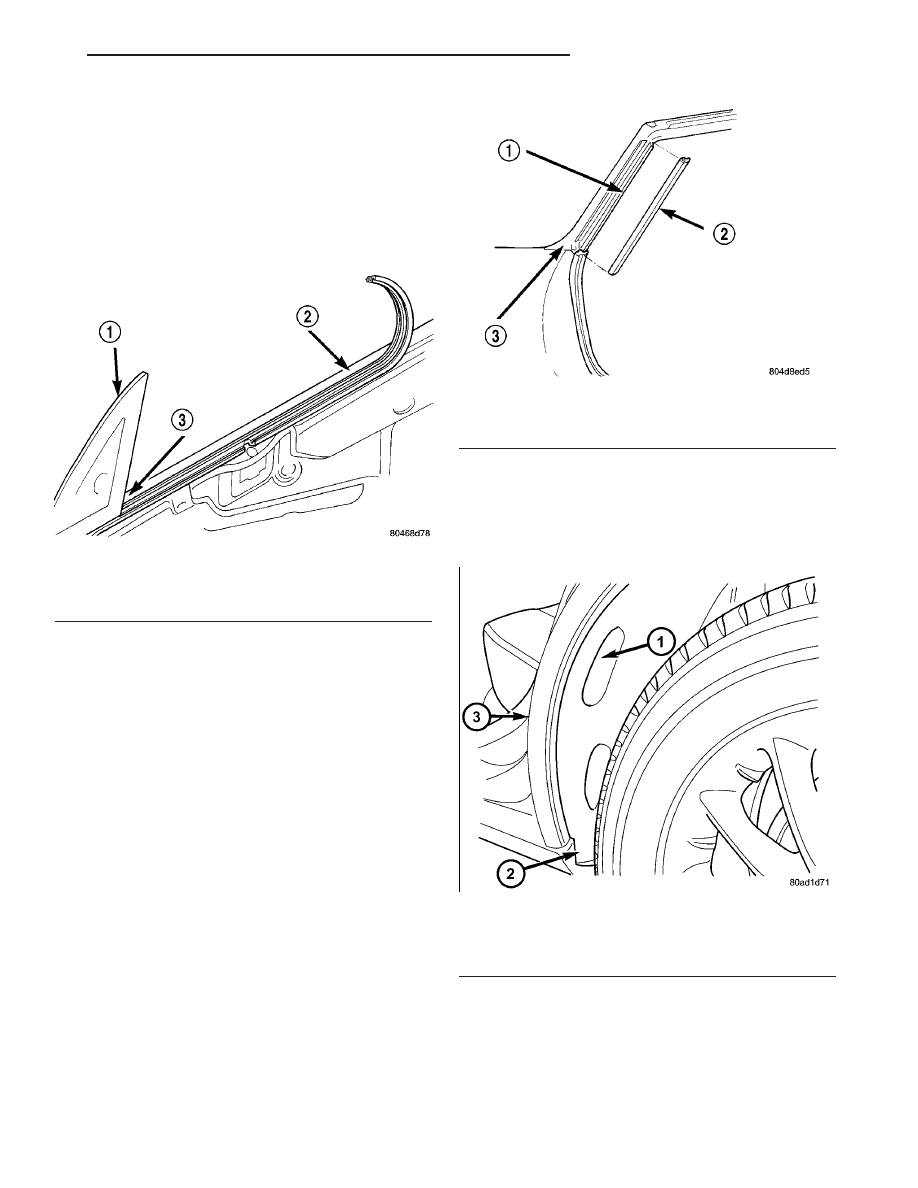

Fig. 3 Door Inner Belt Weatherstrip

1 - MIRROR FLAG/GLASS CHANNEL
2 - INNER BELT WEATHERSTRIP
3 - START THIS END FIRST

Fig. 4 Door Opening Trim Welt

1 - DOOR OPENING FLANGE
2 - DOOR OPENING TRIM WELT
3 - HEADER A-PILLAR WEATHERSTRIP

Fig. 5 Splash Shield

1 - FASTENERS
2 - SPALSH SHIELD
3 - DRIP RAIL WEATHERSTRIP

JR

WEATHERSTRIP/SEALS

23 - 141

INSTALLATION

(1) Place drip rail weatherstrip into position.
(2) Push drip rail weatherstrip on to the roof rail

pinch flange above door openings.

(3) Starting at the bottom of the A-pillar, push the

drip rail weatherstrip on to the windshield side molding.

(4) Position splash shield.
(5) Install two screws.
(6) Close front and rear doors.

FRONT & REAR DOOR
OPENING WEATHERSTRIP

REMOVAL

(1) Open door.
(2) Remove door sill plate.
(3) Pull weatherstrip from pinch flange around

door opening (Fig. 7).

INSTALLATION

Position the splice in the door opening weather-

strip in the center of the bottom of the opening and
reverse the preceding operation.

(1) Push weatherstrip on to pinch flange around

door opening.

(2) Install door sill plate.
(3) Close door.

FRONT DOOR GLASS RUN
WEATHERSTRIP

REMOVAL

(1) Remove door glass. (Refer to 23 - BODY/DOOR

- FRONT/DOOR GLASS - REMOVAL)

(2) Remove bolt attaching bottom of front lower

run channel to inner door panel.

(3) Pull glass run weatherstrip from door glass

opening frame.

(4) Remove lower run channel through opening at

top of door (Fig. 8).

INSTALLATION

(1) Install lower run channel through opening at

top of door.

(2) Push glass run weatherstrip to door glass open-

ing frame.

(3) Install bolt attaching bottom of front lower run

channel to inner door panel.

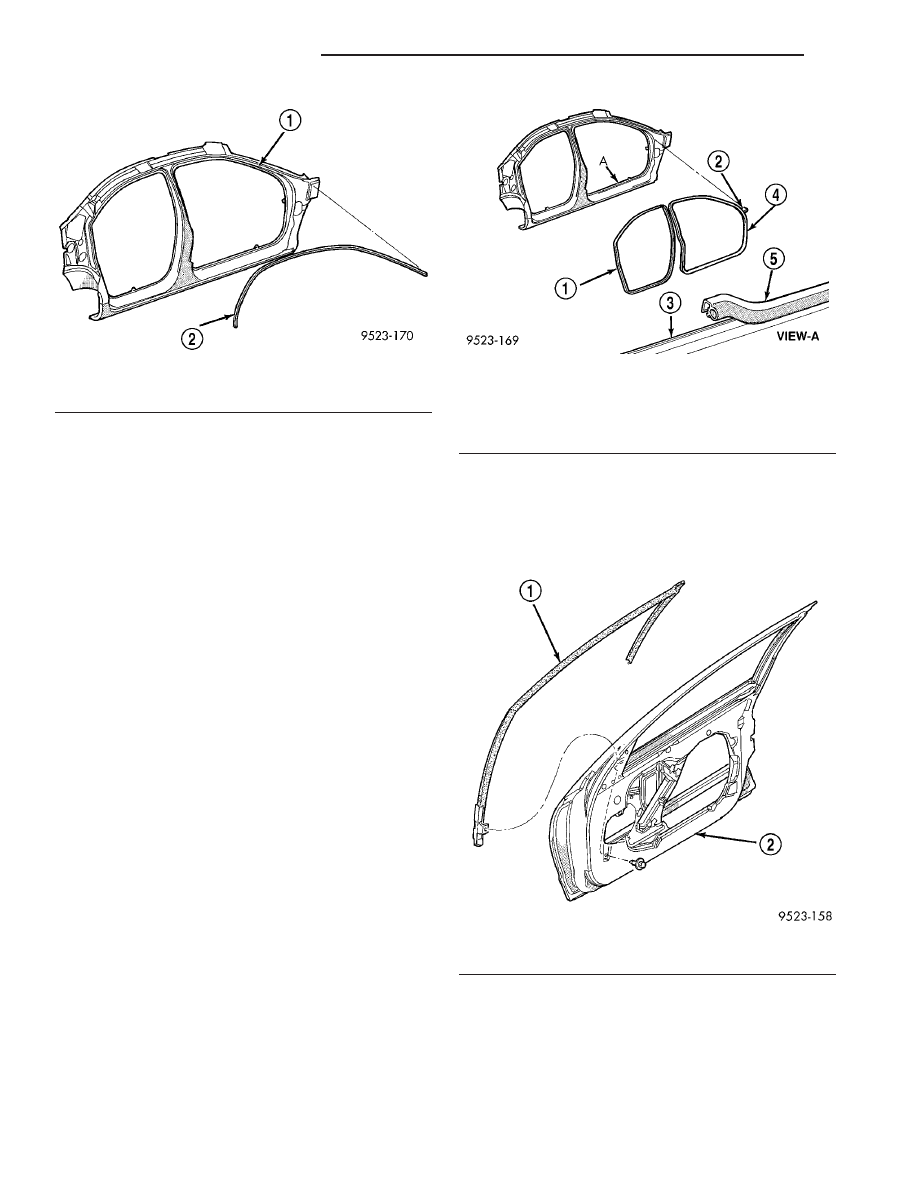

Fig. 6 Drip Rail Weatherstrip

1 - DRIP RAIL
2 - DRIP RAIL WEATHERSTRIP

Fig. 7 Door Opening Weatherstrips

1 - REAR DOOR WEATHERSTRIP
2 - A-PILLAR SEAL
3 - PINCH FLANGE
4 - FRONT DOOR WEATHERSTRIP
5 - WEATHERSTRIP

Fig. 8 Door Glass Run Weatherstrip

1 - GLASS RUN WEATHERSTRIP
2 - FRONT DOOR

23 - 142

WEATHERSTRIP/SEALS

JR

DRIP RAIL WEATHERSTRIP (Continued)

(4) Install door glass. (Refer to 23 - BODY/DOOR -

FRONT/DOOR GLASS - INSTALLATION)

FRONT DOOR INNER BELT
WEATHERSTRIP

REMOVAL

(1) Remove front door trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL)

(2) Pull upward at rear end of inner belt weather-

strip.

(3) Remove inner belt weatherstrip from vehicle

(Fig. 9).

INSTALLATION

(1) Place inner belt weatherstrip into position.
(2) Start weatherstrip at the front and rear edge

door. Press downward on the inner belt weatherstrip
till it is fully seated.

(3) Install front door trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - INSTALLA-
TION)

FRONT DOOR OUTER BELT
MOLDING

REMOVAL

(1) Remove screw attaching rearward end of mold-

ing to front door (Fig. 10).

(2) Using a rubber mallet and block of wood, tap

upward at each clip attaching belt molding to door
(Fig. 11).

(3) Lift up on the rear of the belt molding and pull

rearward to remove.

INSTALLATION

(1) Place belt molding in position.
(2) Using your hand press downward at each clip

attaching belt molding to door till in position.

(3) Install screw attaching rearward end of mold-

ing to front door.

HEADER / A-PILLAR
WEATHERSTRIP

REMOVAL

(1) Partially raise convertible top.
(2) Remove inside rear view mirror.
(3) Remove sun visors.
(4) Remove header trim panel.

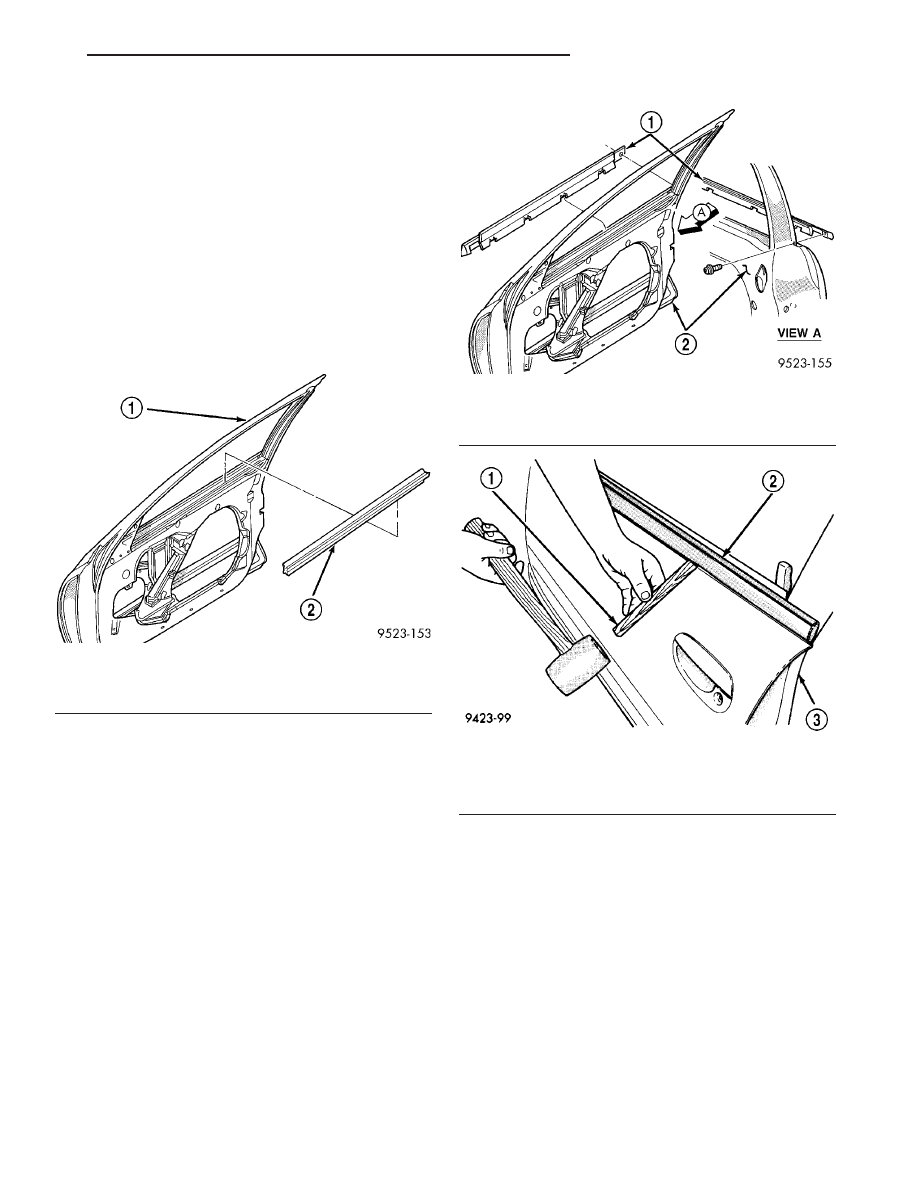

Fig. 9 Front Door Inner Belt Weatherstrip

1 - FRONT DOOR
2 - INNER BELT WEATHERSTRIP

Fig. 10 Front Door Outer Belt Molding

1 - OUTSIDE BELT MOLDING
2 - FRONT DOOR

Fig. 11 Front Door Outer Belt Molding Removal

1 - WOOD BLOCK
2 - BELT MOLDING
3 - DOOR

JR

WEATHERSTRIP/SEALS

23 - 143

FRONT DOOR GLASS RUN WEATHERSTRIP (Continued)

(5) Remove both door sill trim panels.
(6) Remove

nuts

holding

header

and A-pillar

weatherstrip at upper corners of windshield (Fig. 12).

(7) Remove push in fasteners at lower corners of

windshield holding weatherstrip to A-pillar.

(8) Remove header and A-pillar weatherstrip from

vehicle.

(9) Clean any residual seal material from header

panel.

INSTALLATION

CAUTION: Ensure that the butyl patch and butyl
rope at each corner of the windshield is present
and in good condition (Fig. 13). The butyl is critical
for the water management system. Replace as nec-
essary.

(1) Install new L foam starting at upper screw on

A-pillar retainer.

(2) Install new L foam starting at upper screw on

A-pillar retainer (Fig. 14).

(3) Position header and A-pillar weatherstrip on

vehicle.

(4) Secure weatherstrip into retainers at header

and A-pillar.

(5) Install nuts at upper corners of windshield.
(6) Install push in fasteners at lower corners of

windshield.

(7) Install door sill trim panels.
(8) Install header trim panel.
(9) Install sun visors.
(10) Install inside rear view mirror.
(11) Lower and secure convertible top.

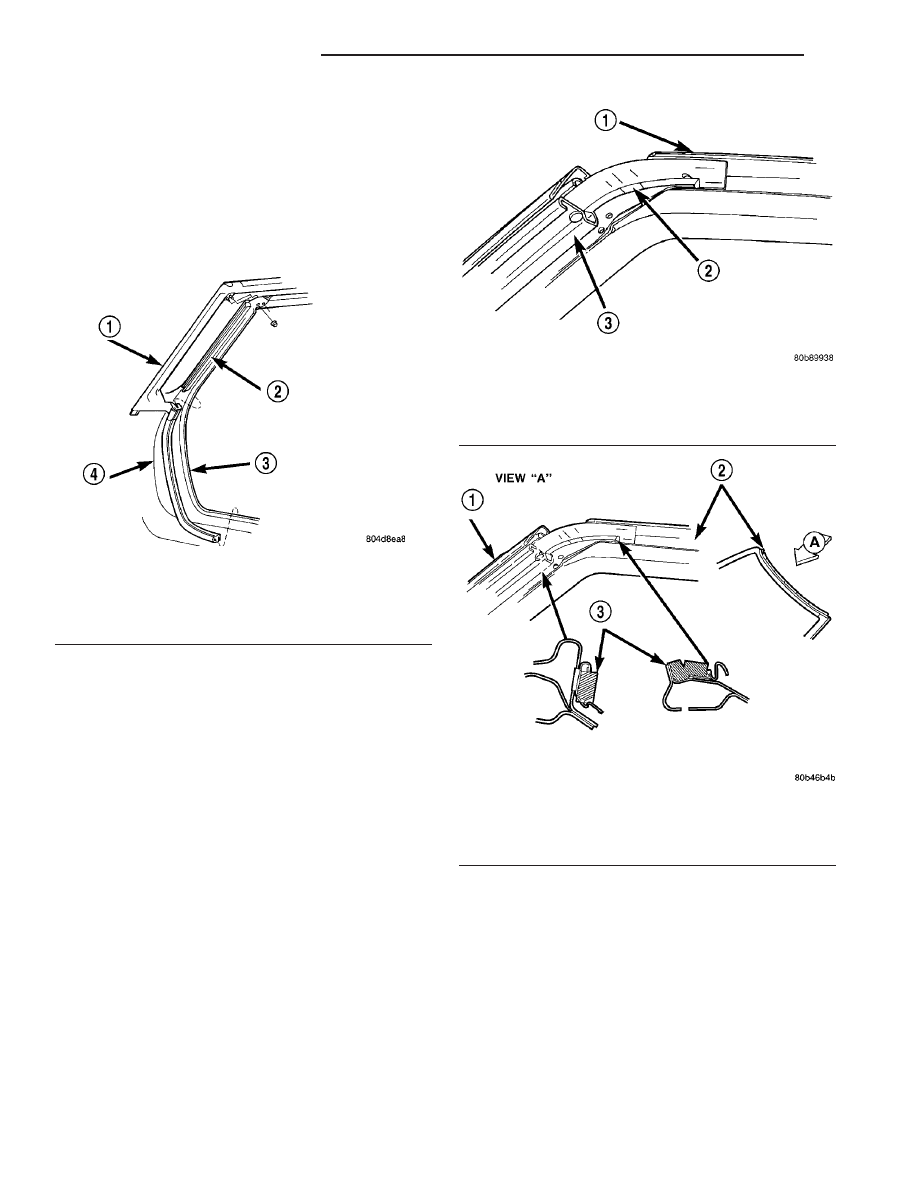

Fig. 12 Header/A-Pillar Weatherstrip

1 - HEADER/A-PILLAR WEATHERSTRIP
2 - A-PILLAR WEATHERSTRIP RETAINER
3 - DOOR OPENING FLANGE
4 - FENDER

Fig. 13 Butyl Patch and L – FOAM

1 - HEADER WEATHERSTRIP RETAINER
2 - L-SHAPE FOAM ROPE
3 - A-PILLAR WEATHERSTRIP RETAINER

Fig. 14 L Shape Foam Location

1 - A-PILLAR
2 - HEADER
3 - L SHAPE FOAM

23 - 144

WEATHERSTRIP/SEALS

JR

HEADER / A-PILLAR WEATHERSTRIP (Continued)
