Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 694

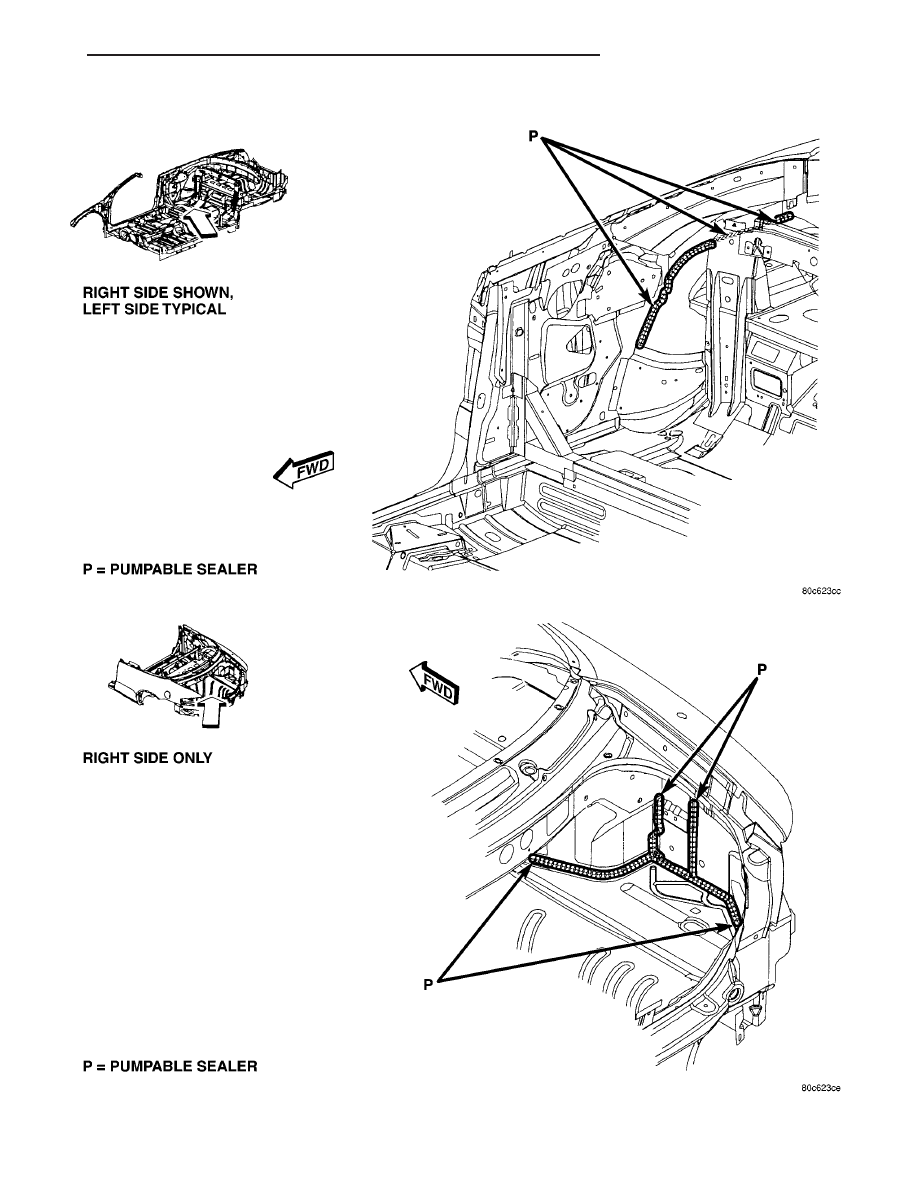

Fig. 32 INNER REAR WHEEL HOUSING TO EXTENSION

Fig. 33 REAR FLOOR PAN DECKLID INNER AREA - RIGHT SIDE

JR

BODY STRUCTURE

23 - 173

SEALER LOCATIONS (Continued)

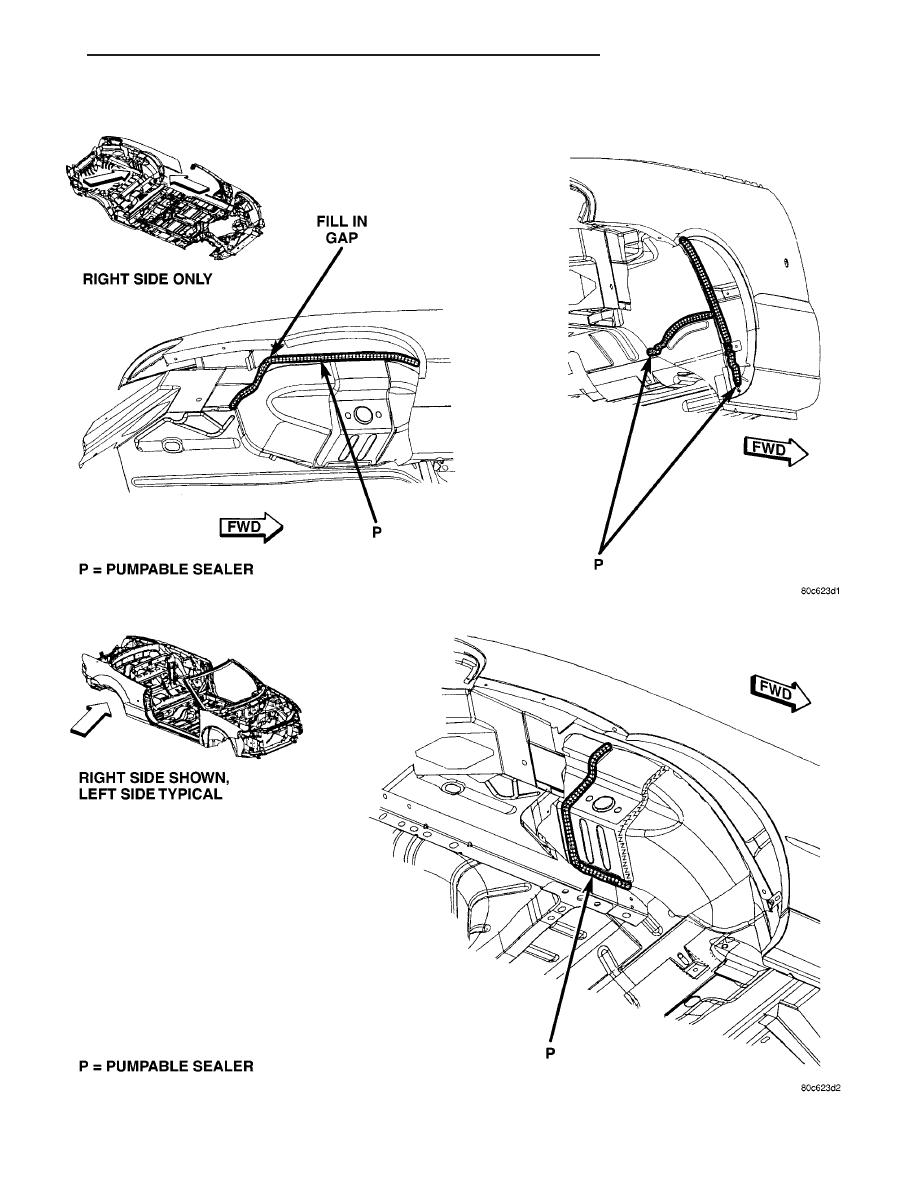

Fig. 34 REAR FLOOR PAN DECKLID INNER AREA - LEFT SIDE

Fig. 35 REAR WHEEL HOUSE - LEFT SIDE

23 - 174

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

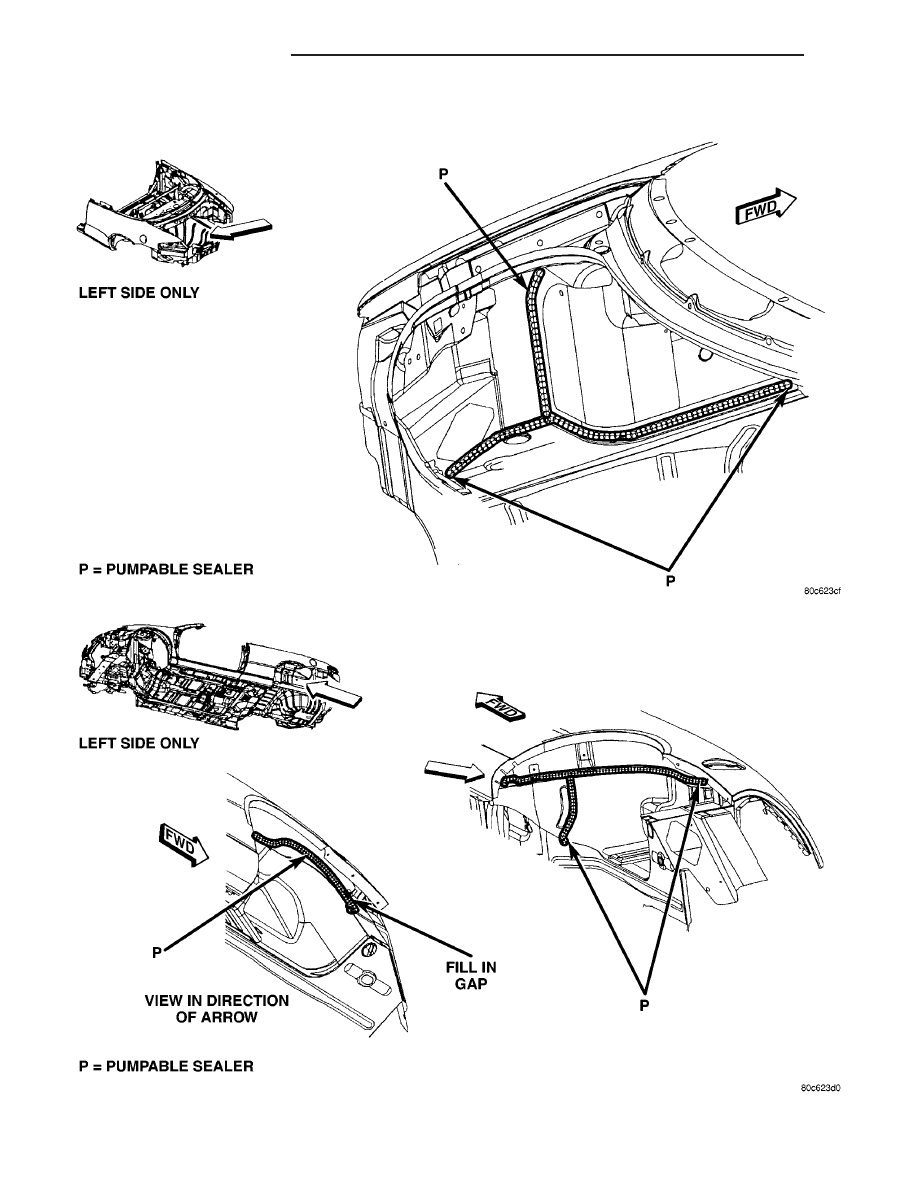

Fig. 36 REAR WHEEL HOUSE - RIGHT SIDE

Fig. 37 REAR SHOCK TOWER BRACKET

JR

BODY STRUCTURE

23 - 175

SEALER LOCATIONS (Continued)

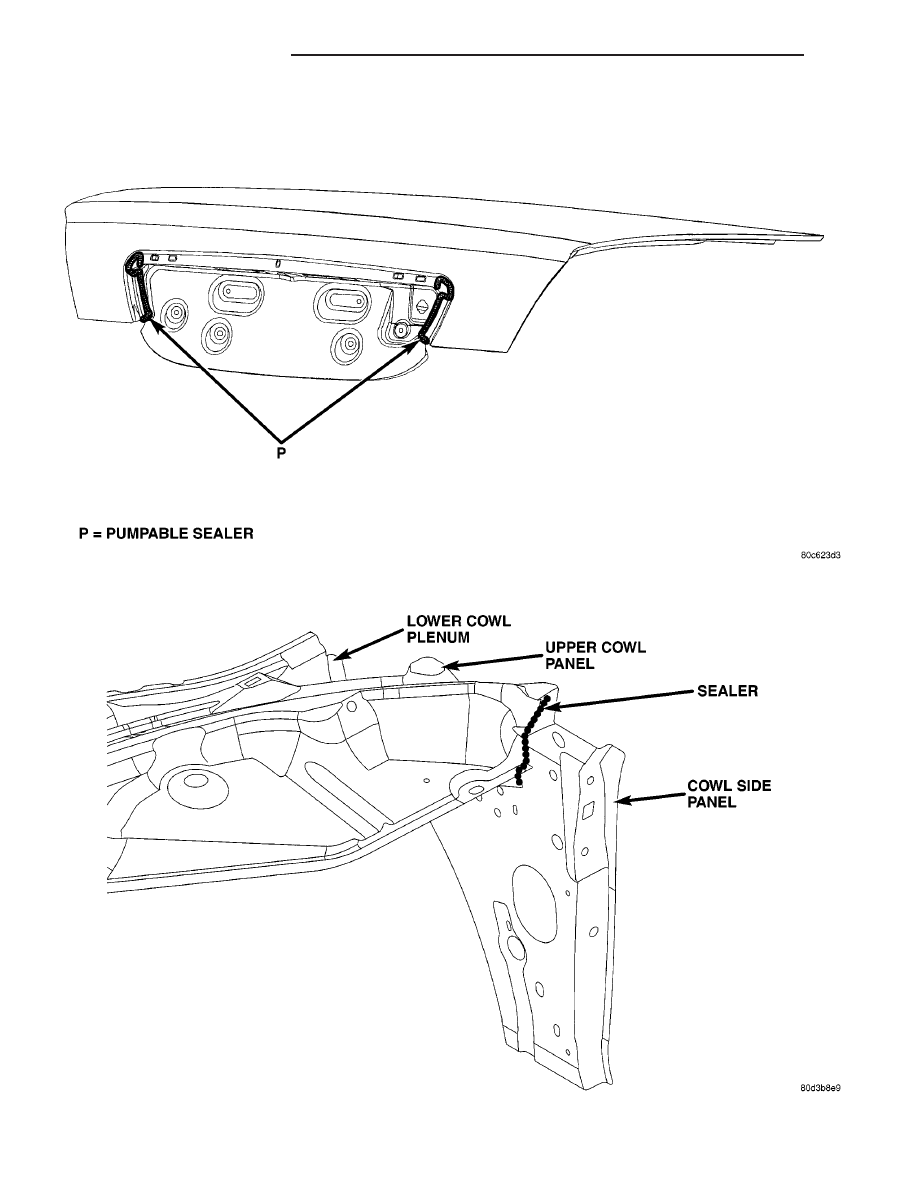

Fig. 38 OUTER DECKLID TO OUTER DECKLID EXTENSION

Fig. 39 UPPER & LOWER COWL PLENUM & COWL SIDE PANEL

23 - 176

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
