Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 696

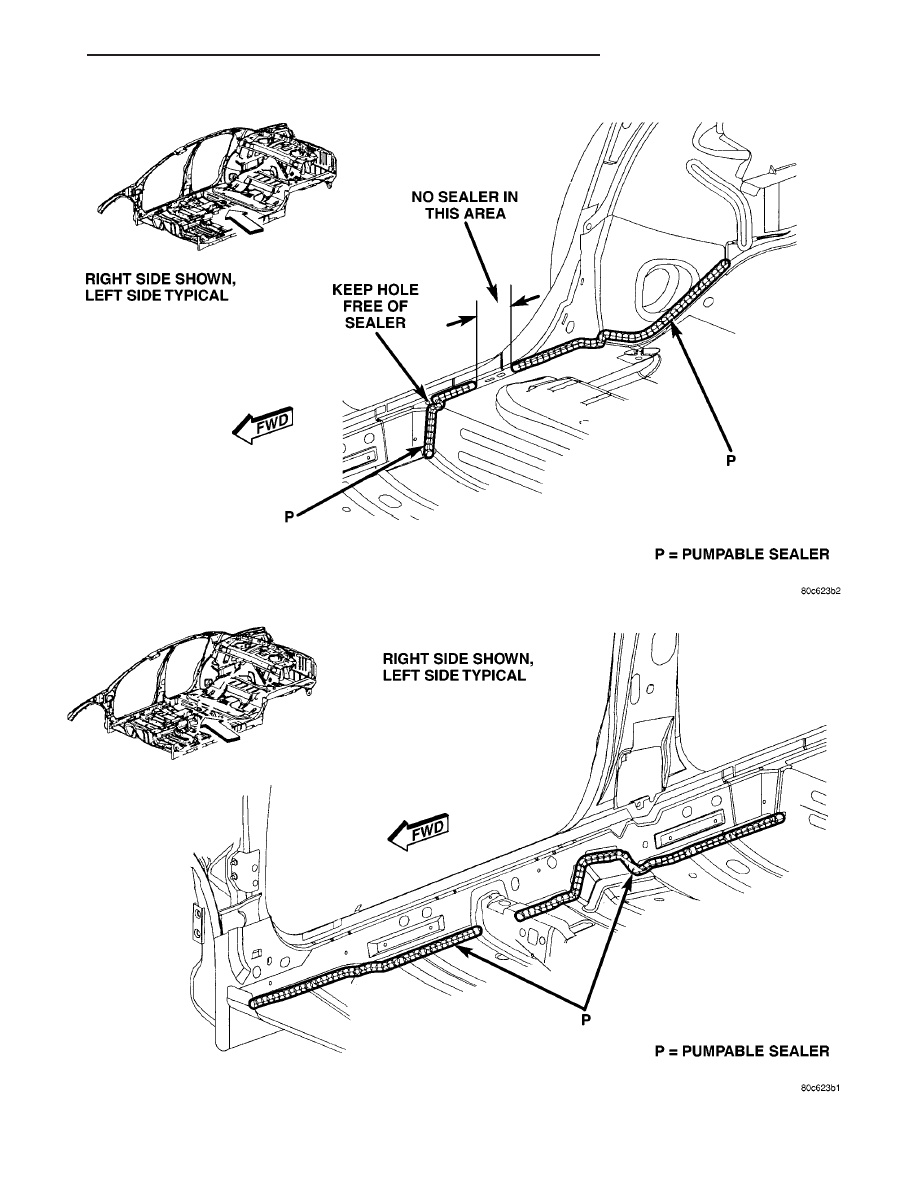

Fig. 46 SILL INNER EXTENSION TO REAR FLOOR PAN

Fig. 47 INNER BODY SILL TO FRONT FLOOR PAN

JR

BODY STRUCTURE

23 - 181

SEALER LOCATIONS (Continued)

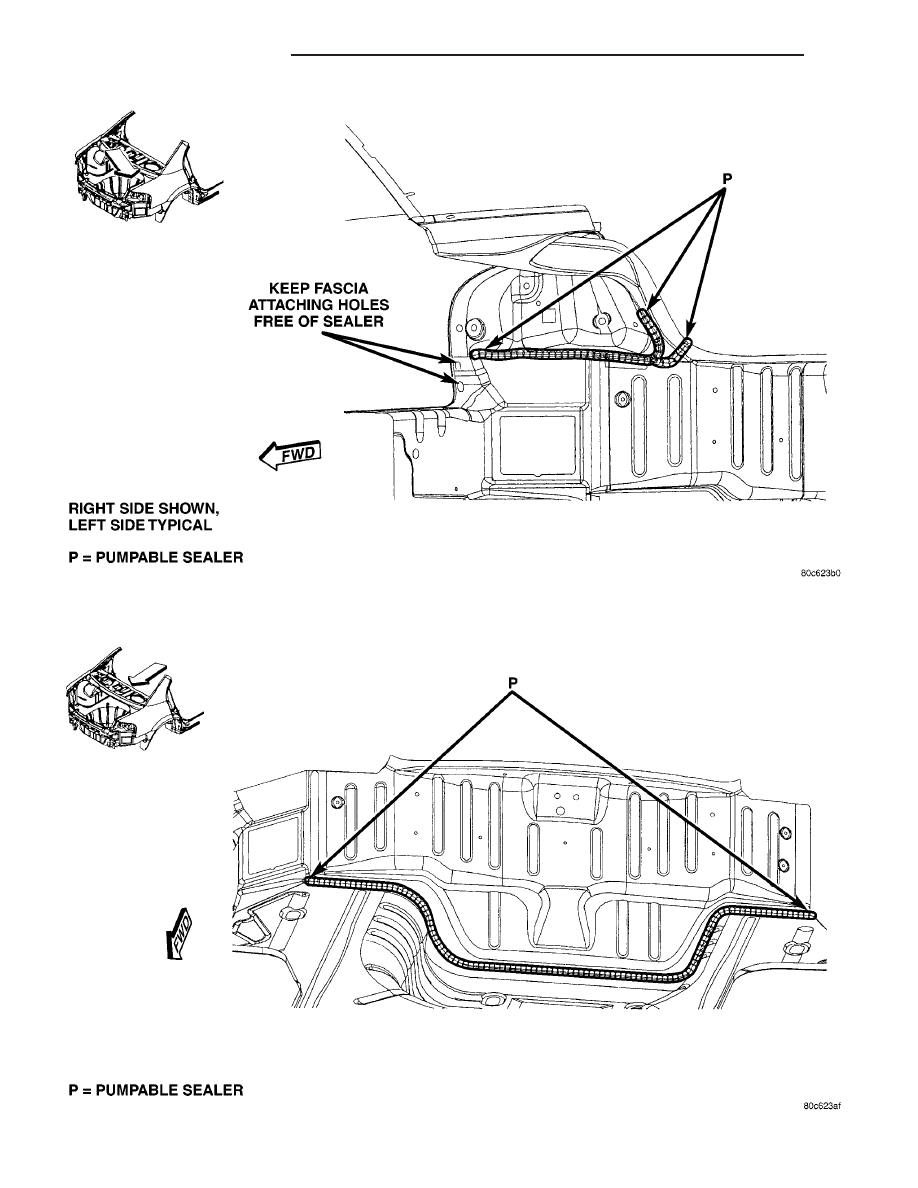

Fig. 48 INNER LOWER DECK OPENING TO TAIL LAMP EXTENSION

Fig. 49 LOWER DECK OPENING TO REAR FLOOR PAN

23 - 182

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)

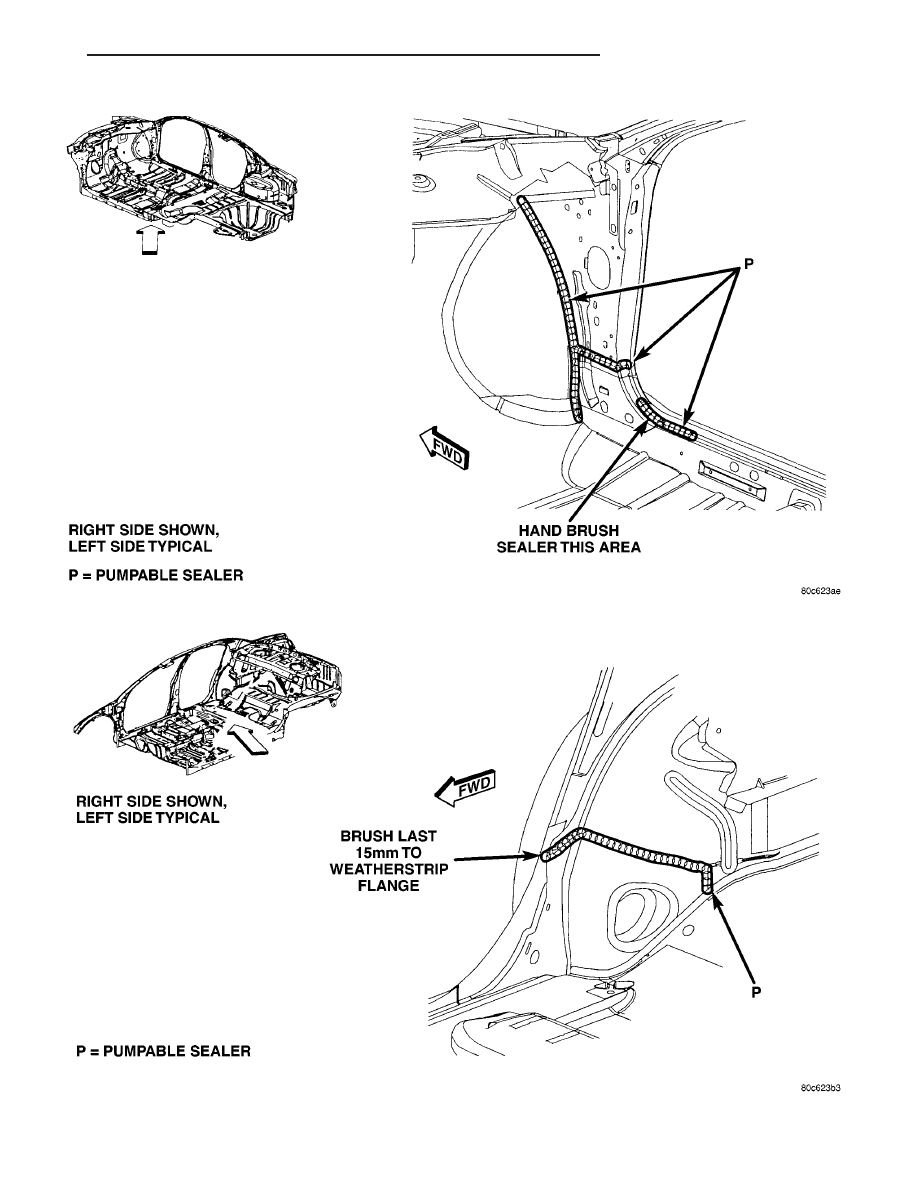

Fig. 50 DASH PANEL TO COWL INNER PANEL

Fig. 51 SILL INNER EXTENSION TO INNER REAR WHEELHOUSE

JR

BODY STRUCTURE

23 - 183

SEALER LOCATIONS (Continued)

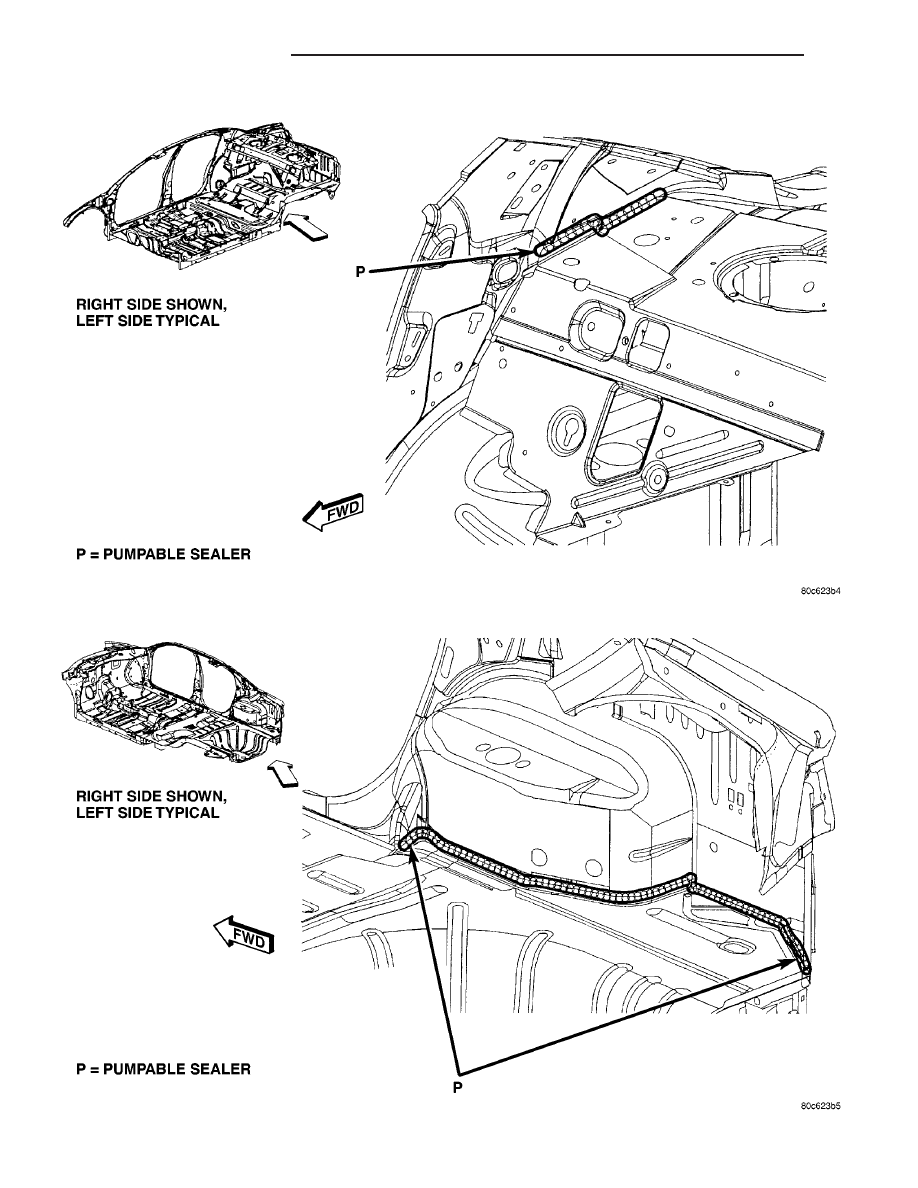

Fig. 52 SHELF PANEL TO INNER BODY SIDE APERTURE

Fig. 53 INNER REAR WHEELHOUSE TO REAR FLOOR PAN

23 - 184

BODY STRUCTURE

JR

SEALER LOCATIONS (Continued)
