Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 683

(1) Remove rear window moldings.
(2) Remove upper quarter trim panel.
(3) Disengage wire connectors from rear window

defogger, and rear window mounted radio antenna, if
so equipped.

(4) Remove C-pillar applique, if so equipped.

WARNING: WEAR EYE AND HAND PROTECTION
WHEN HANDLING SAFETY GLASS. PERSONAL
INJURY CAN RESULT.

CAUTION: Do not damage body or trim finish when
cutting out glass or applying fence primer.

(5) Cut the urethane around the perimeter of the

rear window glass. (Refer to 23 - BODY/STATION-
ARY GLASS/WINDSHIELD - REMOVAL).

(6) Remove the rear window from the vehicle.

INSTALLATION

For a description of tools and adhesive systems

that are recommended for use in this procedure
(Refer to 23 - BODY/STATIONARY GLASS/WIND-
SHIELD - INSTALLATION).

WARNING:

DO

NOT

OPERATE

THE

VEHICLE

WITHIN 24 HOURS OF WINDSHIELD INSTALLATION.
IT TAKES AT LEAST 24 HOURS FOR URETHANE
ADHESIVE TO CURE. IF IT IS NOT CURED, THE
WINDSHIELD MAY NOT PERFORM PROPERLY IN
AN ACCIDENT. BE SURE TO REFER TO THE URE-
THANE MANUFACTURER’S DIRECTIONS FOR CUR-
ING TIME SPECIFICATIONS, AND DO NOT USE
ADHESIVE AFTER ITS EXPIRATION DATE.
CAUTION: Open the left front door glass before
installing the rear window to avoid pressurizing the
passenger compartment if a door is slammed
before the urethane bonding is fully cured. Water
leaks can result

(1) Prepare the work area, window fence, and

glass the same way as described in the Windshield

section of this group (Refer to 23 - BODY/STATION-
ARY GLASS/WINDSHIELD - INSTALLATION).

(2) Place fence spacers at the locations shown (Fig.

11).

(3) Install the rear window molding on glass.
(4) Apply a 10 mm (0.4 in.) bead of urethane along

center line of window fence.

(5) Install the glass in the same manner described

in the Windshield section of this group (Refer to 23 -
BODY/STATIONARY

GLASS/WINDSHIELD

-

INSTALLATION) (Fig. 11).

(6) Connect rear window defogger wiring, and rear

window mounted radio antenna, if so equipped.

(7) Install C-pillar applique, and interior trim.
(8) After urethane has cured, water test rear win-

dow to verify repair. Verify rear window defogger
operation.

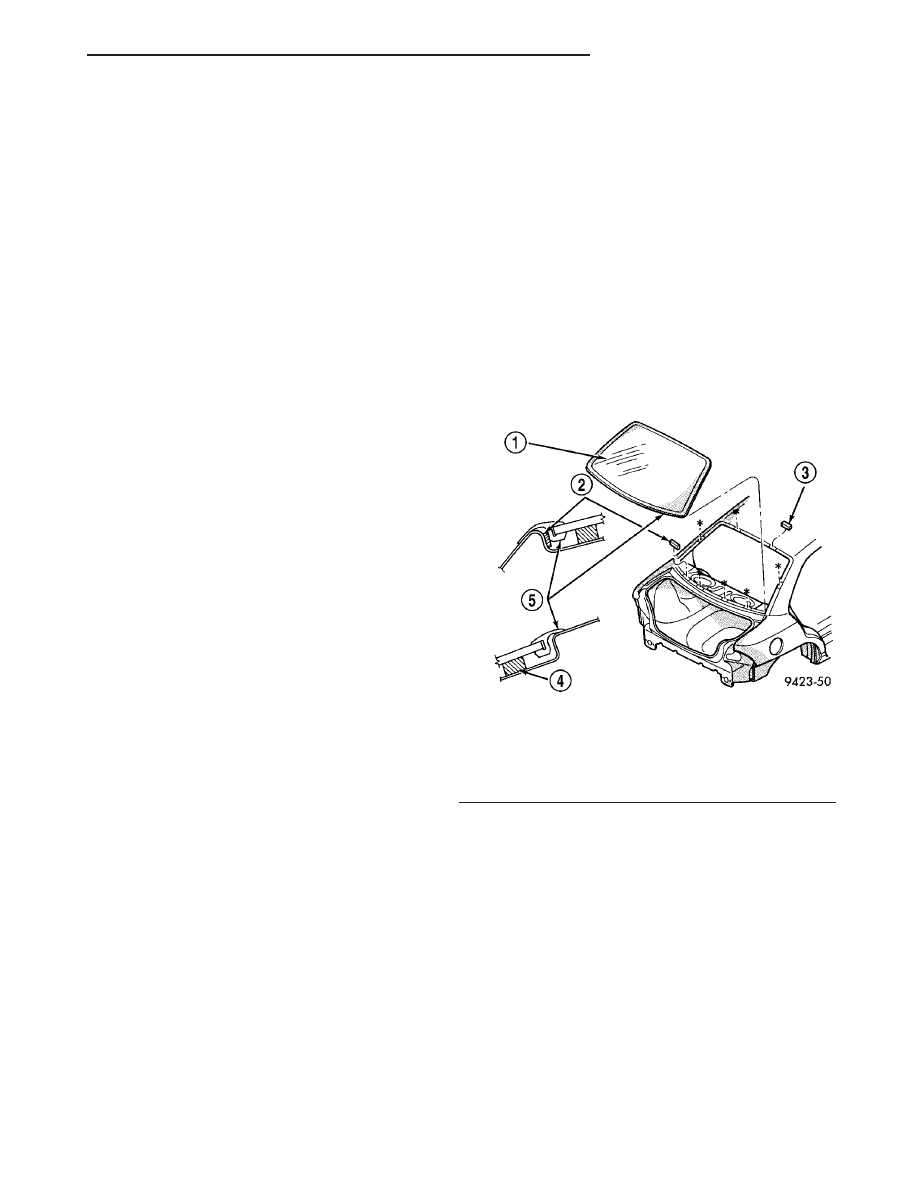

Fig. 11 Rear Window Glass – Typical

1 - REAR WINDOW GLASS
2 - SHIM
3 - SPACERS
4 - URETHANE
5 - MOLDING

JR

STATIONARY GLASS

23 - 129

BACKLITE (Continued)

SUNROOF

TABLE OF CONTENTS

page

page

SUNROOF

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 130

DIAGNOSIS AND TESTING - SUNROOF

. . . . . 130

SUNROOF CONTROL SWITCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 132

SUNROOF DRIVE MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 133

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . 133

SUNROOF GLASS PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 134

ADJUSTMENTS

ADJUSTMENT

. . . . . . . . . . . . . . . . . . . . . . . 134

SUNROOF GLASS PANEL SEAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 134

SUNROOF HOUSING DRAIN HOSE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 135

SUNROOF MODULE ASSEMBLY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 136

OPENING TRIM LACE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 136

SUNSHADE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 137

WIND DEFLECTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 138

SUNROOF

DESCRIPTION

WARNING: Keep fingers and other body parts out
of sunroof opening at all times.

The sunroof features a power sliding glass panel

and a sunshade which can be manually positioned
anywhere along its travel, rearward of glass panel
front edge.

The sunroof is electrically operated from a three

switches located on the windshield header, rearward
of the map lamp. To operate the sunroof the ignition
switch must be in either the Accessory or On/Run
position. One switch (vent) is a push button type and
opens the sunroof to the vent position only. The other
switch (open/close) is a rocker type for opening and
closing the sunroof. Pressing and releasing the open
button once the sunroof will express open and the
wind deflector will raise. If the button is pressed a
second time the sunroof will stop in that position.
Pressing and holding the close button will close the
sunroof. If the close button is released the sunroof
will stop in that position.

DIAGNOSIS AND TESTING - SUNROOF

Before beginning sunroof diagnostics verify that all

other power accessories are in proper operating con-
dition. Refer to Sunroof Diagnostic Chart for possible
causes. If not, a common electrical problem may
exist. (Refer to 8 - ELECTRICAL/WIRING DIA-
GRAM INFORMATION - DESCRIPTION) for circuit,
splice and component descriptions. Check the condi-
tion of the circuit protection (20 amp circuit breaker
in cavity 19 of the Junction Block). Inspect all wiring
connector pins for proper engagement and continuity.
Check for battery voltage at the power sunroof con-
troller, (Refer to 8W - WIRING DIAGRAMS), for cir-
cuit information. If battery voltage of more than 10
volts is detected at the controller, proceed with the
following tests (the controller will not operate at less
than 10 volts).

Before beginning diagnosis for wind noise or water

leaks, verify that the problem was not caused by
releasing the control switch before the sunroof was
fully closed. The sunroof module has a water man-
agement system. If however, the sunroof glass is in a
partial closed position, high pressure water may be
forced beyond the water management system bound-
aries and onto the headlining.

23 - 130

SUNROOF

JR

SUNROOF DIAGNOSIS CHART

SYMPTOM

POSSIBLE CAUSE

Sunroof motor inoperative.

Faulty control switch.

Faulty circuit ground between sunroof electronics module, control
switch, and body harness.

Faulty power circuit between sunroof electronics module, control
switch, and body harness.

Faulty sunroof drive motor.

Faulty sunroof electronics module.

Faulty sunroof drive motor or electronics module.

Audible whine when switch is depressed,
sunroof does not operate.

Faulty sunroof drive motor.

Binding cable.

Audible clicking or ratcheting when switch is
pressed, sunroof does not operate.

Broken or worn drive cable.

Worn drive motor gear.

Mechanisms not synchronized.

Sunroof vents and opens, but does not
close.

Binding cable.

Faulty circuit.

Faulty control switch.

Faulty sunroof electronic module.

Faulty drive motor.

Sunroof vents, but does not open.

Binding cable or mechanism.

Faulty circuit.

Faulty switch.

Faulty sunroof electronic module.

Sunroof does not vent

Binding cable or mechanism.

Faulty circuit.

Faulty control switch.

Faulty sunroof electronic module.

Sunroof water leak.

Drain tubes clogged or kinked or disconnected from the sunroof.

Glass panel improperly adjusted.

Faulty glass panel seal.

Gurgling sound from sunroof

Low spot in drain hose routing, allowing water to stand.

Wind noise from sunroof.

Front of glass panel too high or rear too low.

Wind deflector not deploying.

Glass not centered in opening.

Faulty glass panel seal.

Rattles from open sunroof while driving

Loose or broken attaching hardware.

Worn or broken mechanism.

JR

SUNROOF

23 - 131

SUNROOF (Continued)

WATER DRAINAGE AND WIND NOISE DIAGNOSIS

The sliding glass panel is designed to minimize

seal water entry with a snug fit between the roof and
the seal. The fit can be checked by inserting a piece
of paper between the roof and the seal. The piece of
paper should have some resistance when pulled out
when the glass panel is in the closed position. The
sunroof housing will drain off a minimum amount of
water. Excessive wind noise could result if the gap
clearances are exceeded. The sunroof glass panel may
need to be adjusted. (Refer to 23 - BODY/SUNROOF/
GLASS PANEL - DESCRIPTION).

Adequate drainage is provided by a drain trough in

the sunroof housing which encircles the sliding glass
panel and leads to drain hoses. If a wet headliner or
other water leak complaints are encountered, before
performing any adjustments, first ensure that the
drainage system is not plugged or disconnected. Use
a pint container to pour water into the sunroof hous-
ing drain trough. If water flow is restricted, use com-
pressed air to blow out any material plugging the
drain system. Retest system again.

To further check for a disconnected drain hose:
(1) Remove A-pillar trim, sun visors, and map

lamps/mini console.

(2) Remove sunroof opening trim lace. (Refer to 23

-

BODY/SUNROOF/OPENING

TRIM

LACE

-

REMOVAL).

(3) Lower headliner as necessary to gain access to

sunroof housing drain tubes. (Refer to 23 - BODY/IN-
TERIOR/HEADLINER - REMOVAL).

(4) Repair as necessary.

SUNROOF CONTROL SWITCH

REMOVAL

(1) Using a flat blade tool, release switch from the

headliner (Fig. 1).

(2) Disconnect the wire connector from the switch.

INSTALLATION

(1) Connect the wire connector to the control

switch.

(2) Install control switch into headliner.
(3) Test sunroof operation.

SUNROOF DRIVE MOTOR

REMOVAL

NOTE: The sunroof system is timed from the fac-
tory so that the motor shuts off automatically when
the sunroof window reaches a certain position.
Extreme care must be taken when removing the
motor from the sunroof module assembly or this
timing may be thrown off causing damage to the
sunroof system. Anytime the motor needs to be
removed from the module assembly the sunroof
window must be in the FULLY CLOSED POSITION if
possible.
If glass panel is not in the fully closed position and
the motor is removed or inoperative, (Refer to 23 -
BODY/SUNROOF/DRIVE MOTOR - ADJUSTMENTS)

(1) Remove A-pillar trim (Refer to 23 - BODY/IN-

TERIOR/A-PILLAR TRIM - REMOVAL)

(2) Remove sun visors (Refer to 23 - BODY/INTE-

RIOR/SUN VISOR - REMOVAL)

(3) Remove map lamps/mini console
(4) Disconnect the control switch wire connector.
(5) Remove sunroof opening trim lace. (Refer to 23

-

BODY/SUNROOF/OPENING

TRIM

LACE

-

REMOVAL).

(6) Remove headliner as necessary to gain access

to sunroof drive motor. (Refer to 23 - BODY/INTERI-
OR/HEADLINER - REMOVAL).

(7) Disconnect the drive motor wire harness con-

nectors.

(8) Remove drive motor attaching screws.
(9) Remove motor from the sunroof housing

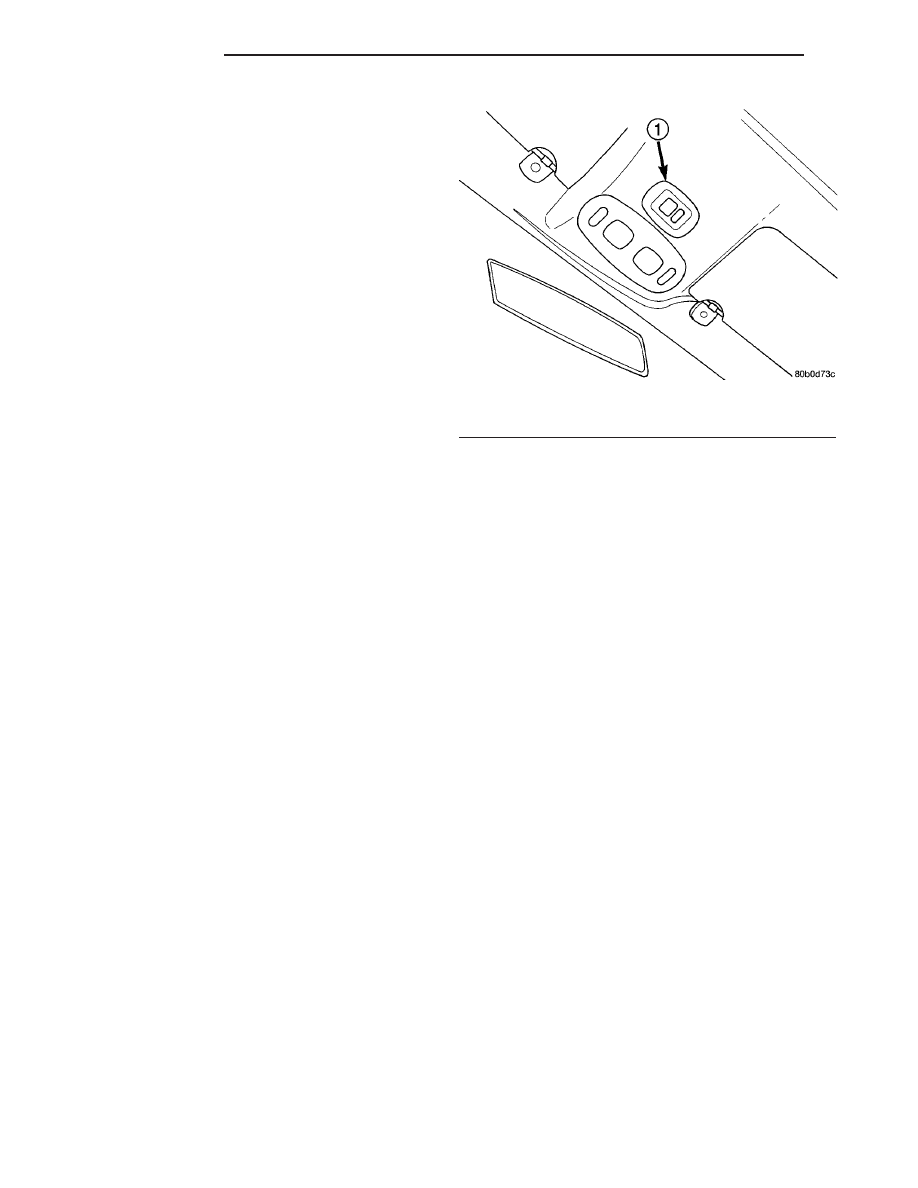

Fig. 1 Sunroof Control Switch

1 - SUN ROOF CONTROL SWITCH

23 - 132

SUNROOF

JR

SUNROOF (Continued)
