SEATS

TABLE OF CONTENTS

page

page

HEADREST

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 106

FRONT SEAT

DESCRIPTION - JR-27 ONLY

. . . . . . . . . . . . . 107

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 108

REMOVAL - MANUAL - JR-27 ONLY

. . . . . . 108

REMOVAL - POWER - JR-27

. . . . . . . . . . . . 108

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 109

INSTALLATION - MANUAL - JR-27

. . . . . . . . 109

INSTALLATION - POWER - JR-27 ONLY

. . . 109

FRONT SEAT BACK

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 110

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 110

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 111

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . . 111

FRONT SEAT BACK COVER

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 112

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 112

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 113

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 114

FRONT SEAT CUSHION SIDE SHIELDS

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 114

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 115

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 115

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 115

FRONT SEAT CUSHION

REMOVAL - FRONT

. . . . . . . . . . . . . . . . . . . . 115

INSTALLATION - FRONT

. . . . . . . . . . . . . . . . . 115

FRONT SEAT CUSHION COVER

REMOVAL - FRONT SEAT CUSHION COVER

. 116

INSTALLATION - FRONT SEAT CUSHION

COVER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

REAR SEAT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 117

REAR SEAT CUSHION

REMOVAL

REMOVAL - REAR

. . . . . . . . . . . . . . . . . . . . 118

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 118

INSTALLATION

INSTALLATION - REAR

. . . . . . . . . . . . . . . . 118

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 118

REAR SEAT CUSHION COVER

REMOVAL

REMOVAL - REAR SEAT CUSHION COVER

. 119

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 119

INSTALLATION

INSTALLATION - REAR SEAT CUSHION

COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 119

REAR SEAT BACK

REMOVAL

REMOVAL - FOLDING BACK

. . . . . . . . . . . . 119

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 119

INSTALLATION

INSTALLATION - FOLDING BACK

. . . . . . . . 120

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 120

REAR SEAT BACK COVER

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . . . 120

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . . . 120

SEAT ADJUSTERS

REMOVAL

REMOVAL - FRONT SEAT ADJUSTER –

POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

REMOVAL - MANUAL ADJUSTER

. . . . . . . . 121

INSTALLATION

INSTALLATION - FRONT SEAT ADJUSTER –

POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

INSTALLATION - MANUAL ADJUSTER

. . . . . 121

SEAT BACK LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 122

SEAT BACK RECLINER

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 122

REMOVAL - JR-27 ONLY

. . . . . . . . . . . . . . . 122

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 122

INSTALLATION - JR-27 ONLY

. . . . . . . . . . . 123

JR

SEATS

23 - 105

HEADREST

REMOVAL

(1) Raise head restraint slightly.
(2) Insert a stiff wire into the hole on the right

hand side head restraint sleeve/guide and push to
release latch (Fig. 1).

(3) At the same time, press the button on the head

restraint sleeve/guide left hand side and pull upward
to release the head restraint.

(4) Remove head restraint from seat back.

INSTALLATION

(1) Place head restraint in position.
(2) Push head restraint down into the lock posi-

tion.

(3) Raise head restraint to ensure it locks at the

last stop.

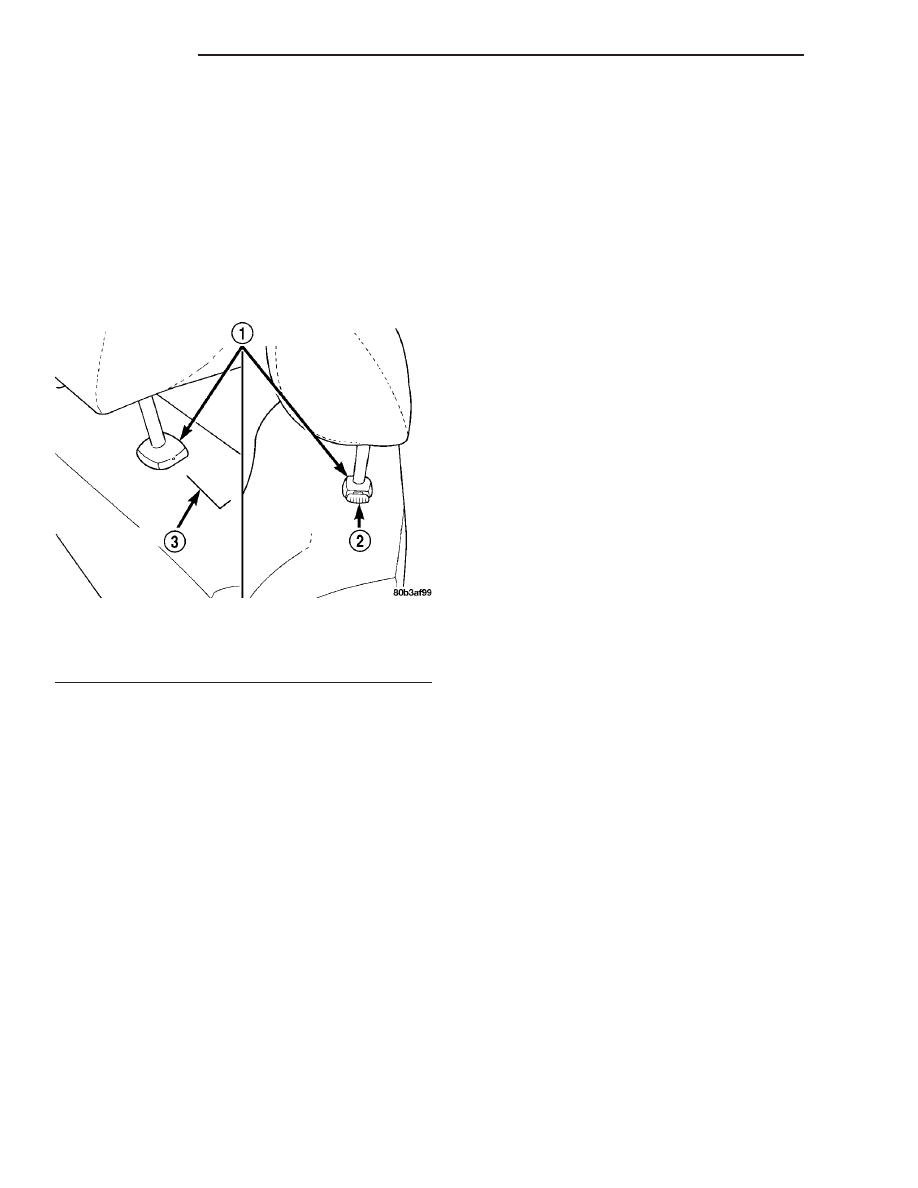

Fig. 1 Head Restraint Removal

1 - SLEEVE GUIDE
2 - BUTTON
3 - STIFF WIRE

23 - 106

SEATS

JR

FRONT SEAT

DESCRIPTION - JR-27 ONLY

Refer to (Fig. 2) for more information while servic-

ing the front seat.

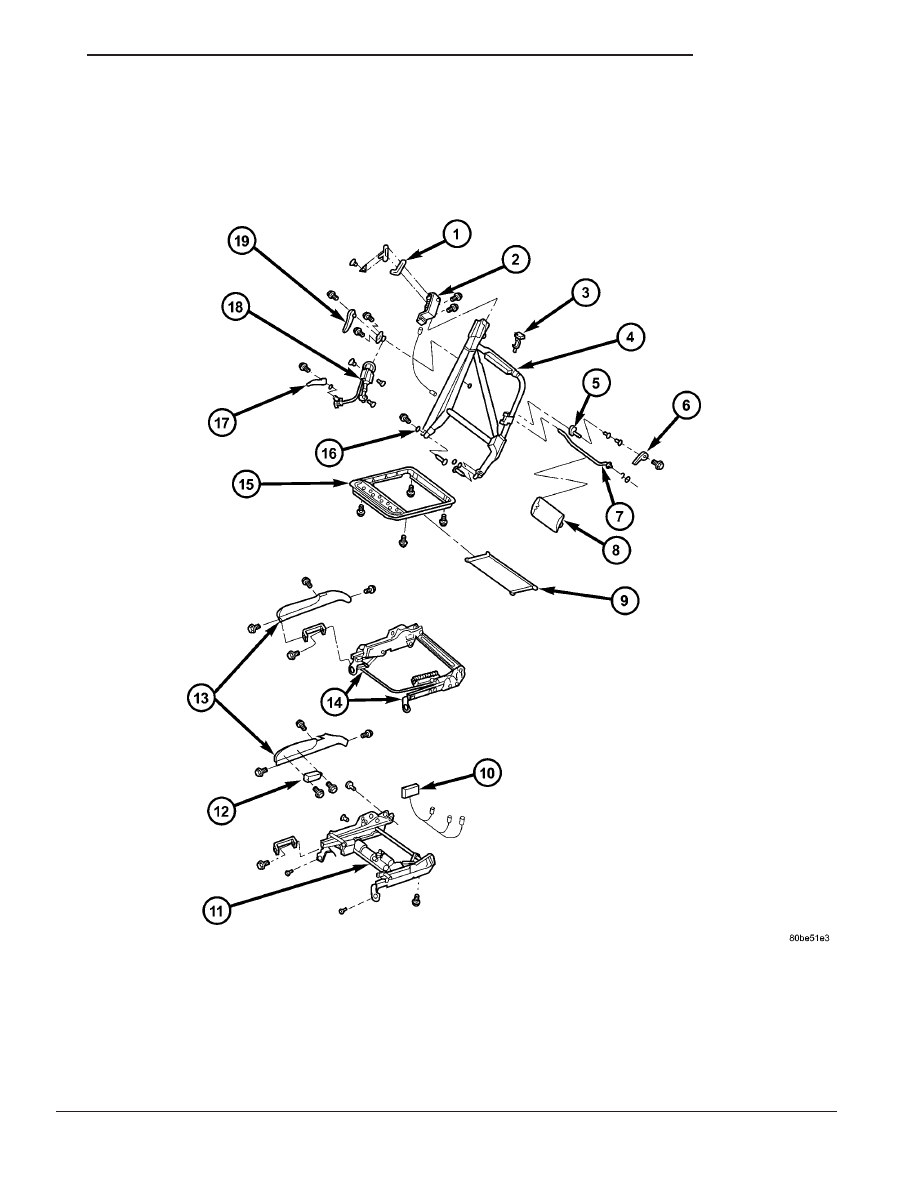

Fig. 2 Front Seat Exploded View

1 - SEAT BELT TRIM BEZEL
2 - SEAT BELT RETRACTOR
3 - HEADREST SLEEVE
4 - SEAT BACK FRAME ASSEMBLY
5 - LUMBAR CAM ASSEMBLY
6 - LUMBAR HANDLE
7 - LUMBAR ROD ASSEMBLY
8 - LUMBAR BACKREST
9 - SEAT SUSPENSION
10 - POWER SEAT WIRING HARNESS

11 - POWER SEAT ADJUSTER ASSEMBLY
12 - POWER SEAT SWITCH
13 - SEAT SIDE SHIELD
14 - MANUAL SEAT ADJUSTER ASSEMBLY
15 - CUSHION FRAME ASSEMBLY
16 - MEMORY DUMP CAM
17 - LOWER RECLINER HANDLE
18 - RECLINER ASSEMBLY
19 - UPPER RECLINER HANDLE

JR

SEATS

23 - 107

REMOVAL

REMOVAL

(1) Position seat far enough forward to gain access

to rear mount bolts on floor.

(2) Remove bolts holding rear of seat track to floor

(Fig. 3).

(3) Slide seat rearward.
(4) Remove bolts attaching front of the seat track

to floor kick up.

(5) Disconnect negative battery cable, if electrical

seat.

(6) Disconnect front seat wire harness connector

from body harness connector.

CAUTION: Caution should be taken not to handle
seat by adjuster release bar when removing spring
loaded seat from vehicle.

(7) Remove front seat from vehicle.

REMOVAL - MANUAL - JR-27 ONLY

(1) Move seat to full forward position.
(2) Remove rear inboard bolt attaching seat to

floor pan.

(3) Remove rear outboard bolts attaching seat to

side sill pylon.

(4) Position seat in full rearward position.
(5) Remove front inboard and outboard bolts hold-

ing seat to floor pan crossmember (Fig. 4).

(6) Tilt seat rearward and disconnect seat belt pre-

tensioner wire connector.

(7) Remove seat from vehicle.

REMOVAL - POWER - JR-27

(1) Move seat to full forward position.
(2) Remove rear inboard bolt attaching seat to

floor pan.

(3) Remove rear outboard bolts attaching seat to

side sill pylon.

(4) Position seat in full rearward position.
(5) Remove

front

inboard

and

outboard

bolts

attaching seat to floor pan crossmember (Fig. 4).

(6) Tilt seat rearward and disconnect wire connec-

tor to seat belt pretensioner and power seat mecha-
nism.

(7) Remove seat from vehicle.

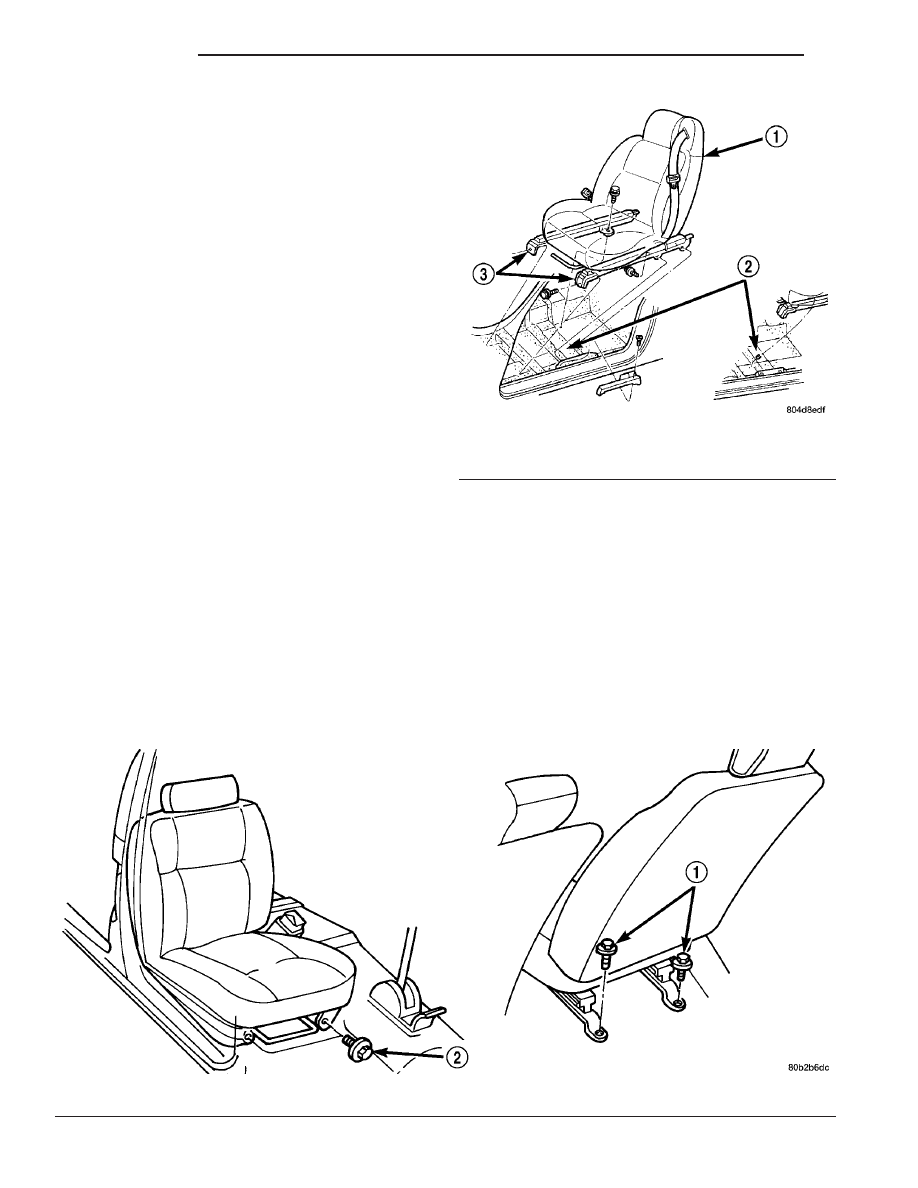

Fig. 3 Front Seat Removal

1 - REAR BOLTS

2 - FRONT BOLTS

Fig. 4 Front Seat

1 - FRONT SEAT
2 - FLOOR PAN CROSSMEMBER
3 - FRONT SEAT TRACK

23 - 108

SEATS

JR

FRONT SEAT (Continued)
