ADJUSTABLE QUARTER GLASS JR-27

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 101

ADJUSTMENTS

QUARTER GLASS ADJUSTMENT

. . . . . . . . 101

ADJUSTABLE QUARTER
GLASS JR-27

REMOVAL

(1) Raise quarter glass to full up position, if possi-

ble, to aid in removal.

(2) Remove quarter trim panel.
(3) Partially lower convertible top.
(4) Disconnect wire connector to power window

motor.

(5) Remove fasteners holding quarter window mod-

ule to inner quarter panel (Fig. 1).

(6) Lift quarter window module upward and out

opening at top of quarter panel.

(7) Separate quarter glass from quarter window

module (Fig. 2).

INSTALLATION

(1) Lower quarter window module into position

through opening in top of quarter panel.

(2) Install fasteners holding quarter window mod-

ule to inner quarter panel.

(3) Connect wire connector to power window motor.
(4) Raise glass lift channel to full up position.
(5) Position quarter glass on quarter window mod-

ule.

(6) Loosely install fasteners holding quarter glass

to quarter window module.

(7) Lower and secure convertible top.
(8) Adjust quarter glass as necessary (Refer to 23 -

BODY/ADJUSTABLE QUARTER GLASS - ADJUST-
MENTS).

(9) Install quarter trim panel.

ADJUSTMENTS

QUARTER GLASS ADJUSTMENT

NOTE: The door glass must be properly adjusted
prior to performing any quarter glass adjustments.
(Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS -
ADJUSTMENTS)

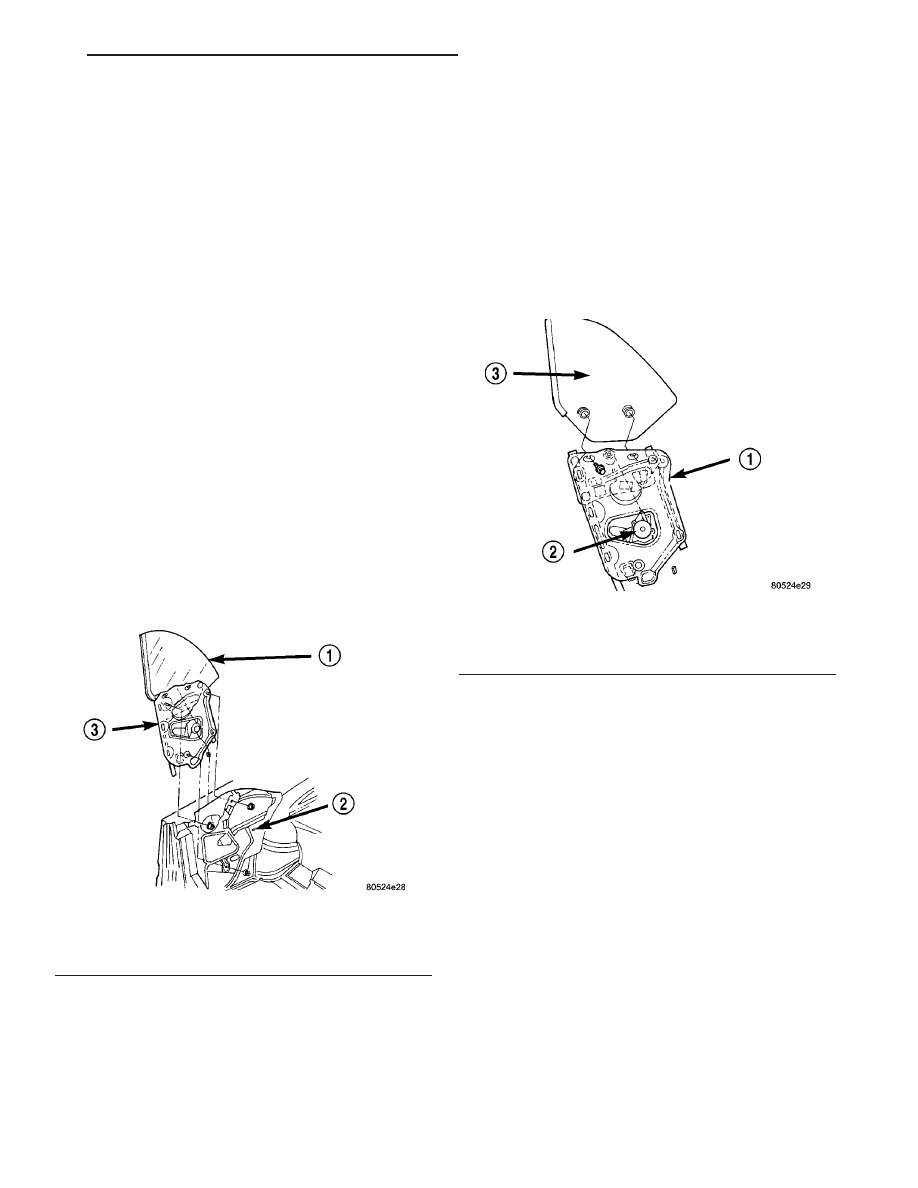

Fig. 1 Quarter Window Module

1 - QUARTER GLASS
2 - INNER QUARTER PANEL
3 - QUARTER WINDOW MODULE

Fig. 2 Quarter Glass

1 - QUARTER WINDOW MODULE
2 - POWER QUARTER WINDOW MOTOR
3 - QUARTER GLASS

JR

ADJUSTABLE QUARTER GLASS JR-27

23 - 101

UP-STOP ADJUSTMENTS

NOTE: Up-stop nuts are behind the quarter panel
speakers, and can be accessed without removing
the trim panel.

(1) Remove the speaker cover, speaker and speaker

cup, if equipped. Peel back the sealing patch to
access forward up-stop. (Fig. 3)

(2) Remove center and rear side rail weatherstrips

from side rail weatherstrip retainer channels.

(3) Loosen up-stop nuts.
(4) Raise quarter glass.
(5) Slide up-stop to achieve proper glass to weath-

erstrip retainer gap. (Fig. 4)

(6) Tighten all fasteners.
(7) Install center and rear side rail weatherstrips

to side rail weatherstrip retainer channels.

(8) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(9) Verify that the top edge of the door glass is

beneath the lip of the weatherstrip.

(10) Re-apply

the

sealing

patch.

Install

the

speaker cup, speaker and speaker cover.

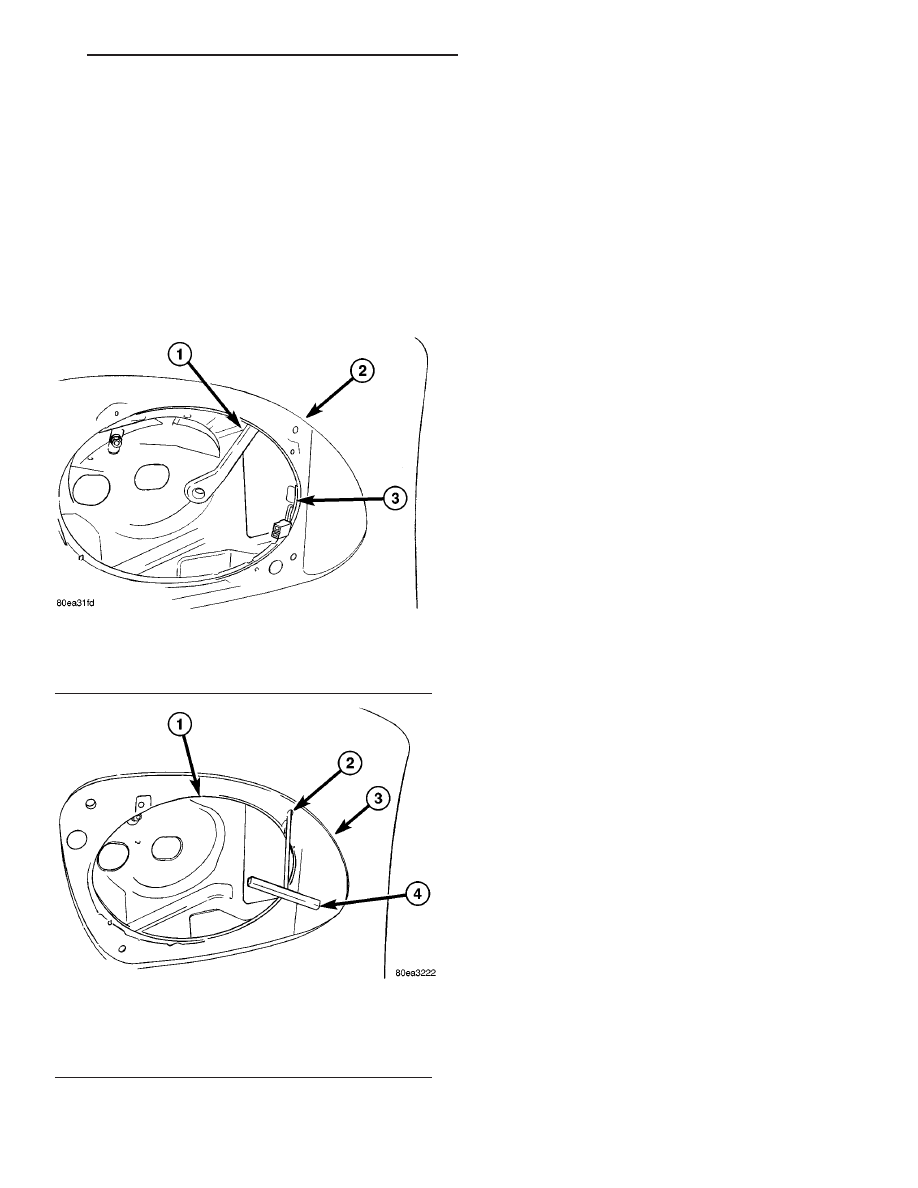

Fig. 3 UP STOP ADJUSTMENTS

1 - REAR UP STOP BOLT
2 - FRONT UP STOP BOLT
3 - QUARTER TRIM PANEL
4 - SPEAKER OPENING

Fig. 4 QUARTER GLASS ADJUSTMENT SPECIFICATIONS

23 - 102

ADJUSTABLE QUARTER GLASS JR-27

JR

ADJUSTABLE QUARTER GLASS JR-27 (Continued)

BOTTOM OF GLASS – INBOARD/OUTBOARD
ADJUSTMENTS

(1) Remove the speaker cover, speaker and speaker

cup, if equipped.

(2) Using a suitable offset wrench, loosen the

upper forward jack screw set nut. (Fig. 5)

(3) Using a suitable allen wrench (Fig. 6), rotate

the jack-screw to achieve the proper gap between the
door glass and the quarter glass seal (Fig. 4). Tighten
all fasteners prior to measuring the gaps.

(4) Install speaker cup, if equipped, speaker and

cover.

TOP OF GLASS – INBOARD/OUTBOARD
ADJUSTMENTS

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL)

NOTE: Alternatively, the lower adjustment can be
accessed through a hole at the bottom of the quar-
ter trim panel. This hole can be located by remov-
ing the rear seat cushion. (Refer to 23 - BODY/
SEATS/SEAT CUSHION - REMOVAL)

(2) Remove center and rear side rail weatherstrips

from side rail weatherstrip retainer channels.

(3) Using a suitable wrench, loosen the lower jack

screw jam nuts.

(4) Raise quarter glass.
(5) Using a suitable allen wrench, rotate jack-

screws to achieve the proper gap between the door
glass weatherstrip retainer channel. (Fig. 4)

(6) Verify that the quarter glass maintains even

contact with the outer belt weatherstrip.

(7) Install center and rear side rail weatherstrips

to side rail weatherstrip retainer channels.

(8) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(9) Tighten all fasteners.
(10) Verify that the top edge of the door glass is

beneath the lip of the weatherstrip with glass in the
full up position.

(11) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION)

GLASS – FRONT/REAR ADJUSTMENT

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL)

(2) Remove center and rear side rail weatherstrips

from side rail weatherstrip retainer channels.

(3) Loosen glass attachment bolts.
(4) Raise quarter glass and position correctly. (Fig.

4)

(5) Tighten all fasteners.
(6) Install center and rear side rail weatherstrips

to side rail weatherstrip retainer channels.

(7) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(8) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION)

QUARTER GLASS ALIGNMENT VERIFICATION

(1) Raise door glass to full up position.

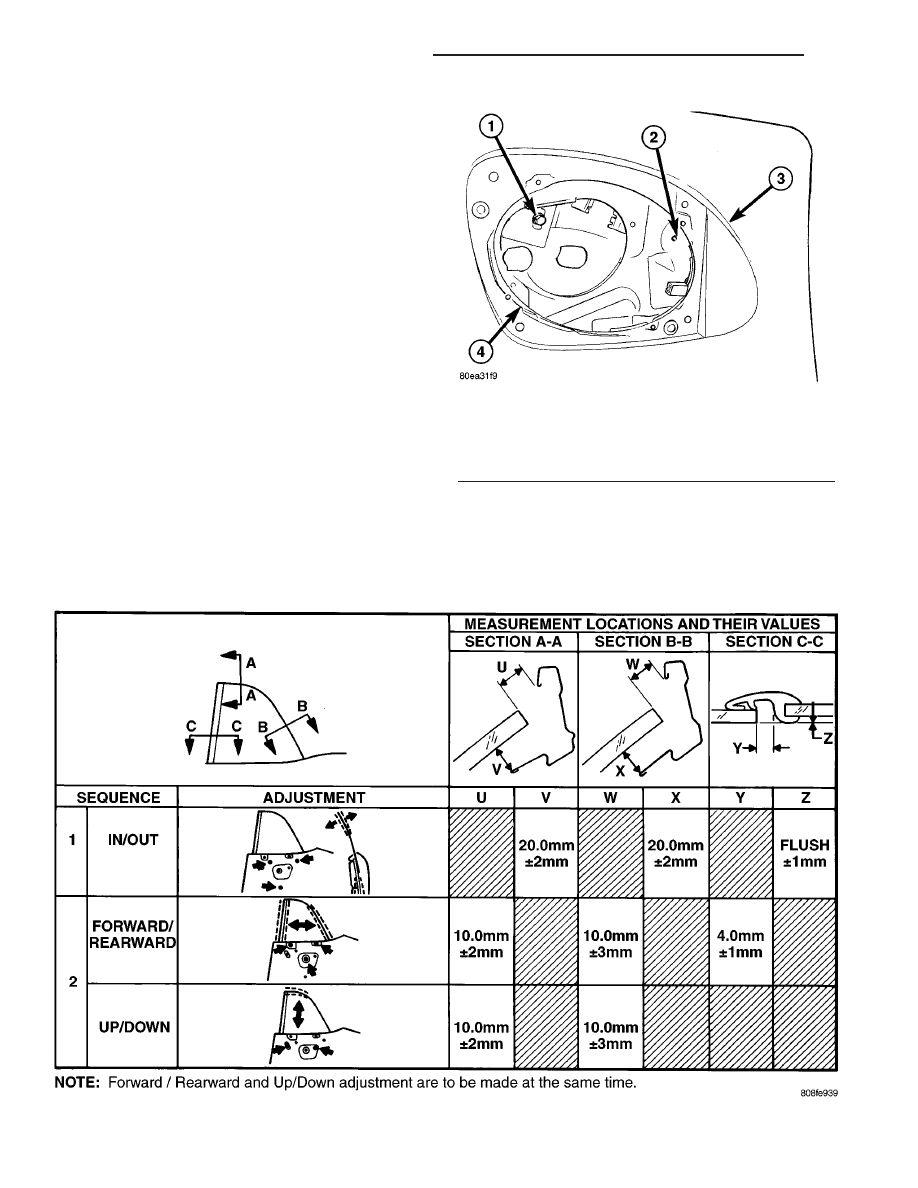

Fig. 5 FORWARD JACK SCREW ADJUSTMENT

1 - JACK SCREW ADJUSTMENT
2 - QUARTER TRIM PANEL
3 - SPEAKER OPENING

Fig. 6 IN/OUT ALLEN ADJUSTMENT

1 - SPEAKER OPENING
2 - TRIM PANEL HOLE
3 - QUARTER TRIM PANEL
4 - ALLEN WRENCH

JR

ADJUSTABLE QUARTER GLASS JR-27

23 - 103

ADJUSTABLE QUARTER GLASS JR-27 (Continued)

(2) Cycle quarter glass between full up and full

down positions.

(3) Verify that quarter glass operates smoothly and

maintains correct alignment to convertible top and
door glass.

NOTE: The alignment to door glass can be checked
with the “paper strip test”. Place a piece of paper
on the quarter glass seal and close the door. Slide
the paper along the length of the seal - there should
be some resistance to pulling the paper out. (Fig. 7)

(4) Verify that quarter glass weatherstrip fully

contacts door glass.

(5) Verify that no scissoring of the door glass and

weatherstrip occurs.

(6) If any of the above conditions are found,

(a) Adjust quarter glass.
(b) Adjust the door glass as necessary to cure

the condition.

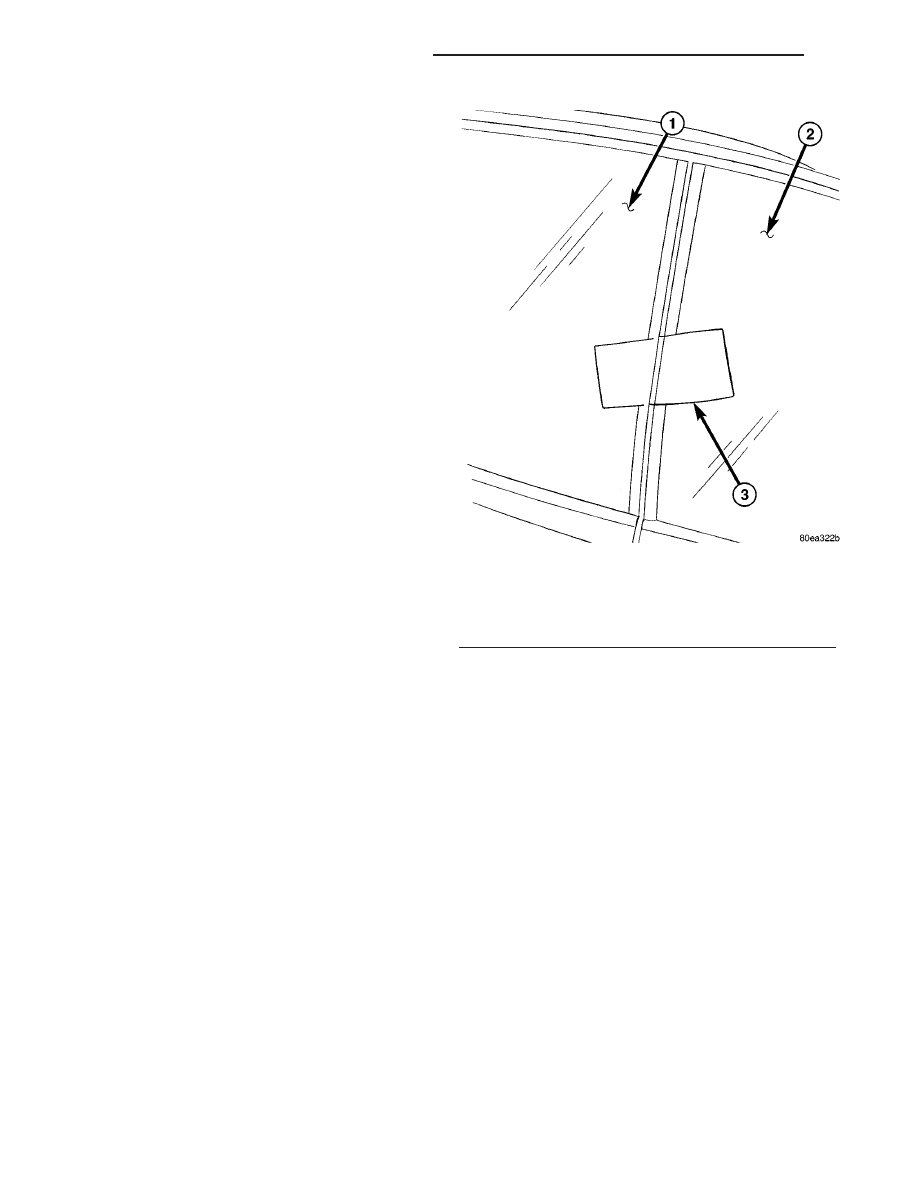

Fig. 7 QUARTER GLASS ADJUSTMENT

VERIFICATION

1 - DOOR GLASS
2 - QUARTER GLASS
3 - PAPER STRIP

23 - 104

ADJUSTABLE QUARTER GLASS JR-27

JR

ADJUSTABLE QUARTER GLASS JR-27 (Continued)
